Chery QQ6 S21 производился в период с 2006 по 2011 год, оснащался моторами объемом 1,1 и 1,3 литра. На некоторых рынках модель продавалась под брендами Chery Jaggi, Chery Cowin и Chery S21. В этой статье мы подробно разберем расположение и назначение предохранителей и реле для Chery QQ6, включая схемы блоков предохранителей Chery QQ, фото-иллюстрации различных вариантов исполнения и точные места установки. Особое внимание уделим предохранителю, отвечающему за прикуриватель в Chery S21.
Функции предохранителей и реле в Chery QQ6 могут варьироваться в зависимости от года выпуска автомобиля и страны поставки.
Расположение блока предохранителей в салоне Chery QQ6

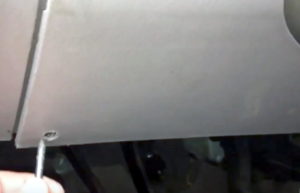

Главный монтажный блок предохранителей и реле Chery S21 в интерьере автомобиля находится в нижней части торпедо на стороне водителя, за защитной панелью. Чтобы получить доступ к блоку предохранителей Chery QQ, необходимо снять два крепежных элемента.

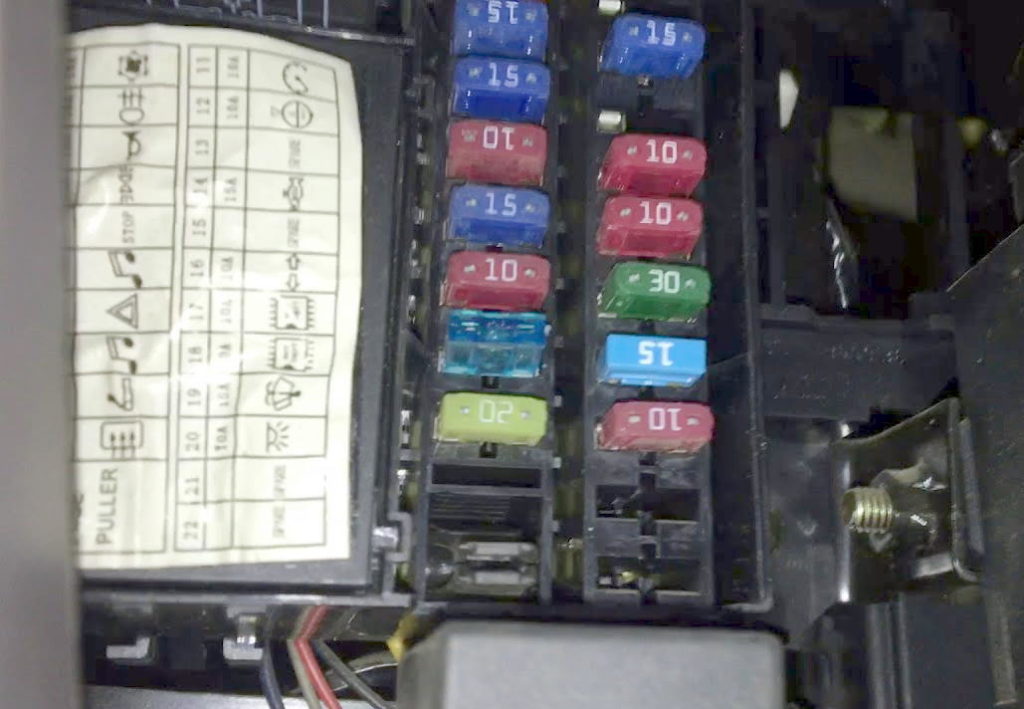

Внешний вид блока предохранителей и реле Chery QQ6 будет примерно таким.

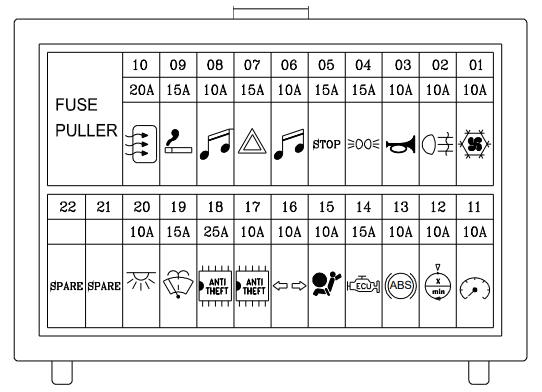

Расшифровка схемы блока предохранителей Chery QQ6
Предохранитель номер 9 на 15 А отвечает за функционирование прикуривателя в Chery QQ6 S21.
Вблизи могут располагаться реле системы отопления, поворотников и дворников в Chery QQ.
Блок предохранителей и реле под капотом Chery QQ6
В моторном отсеке основной блок предохранителей Chery S21 установлен рядом с аккумуляторной батареей слева и защищен пластиковой крышкой.

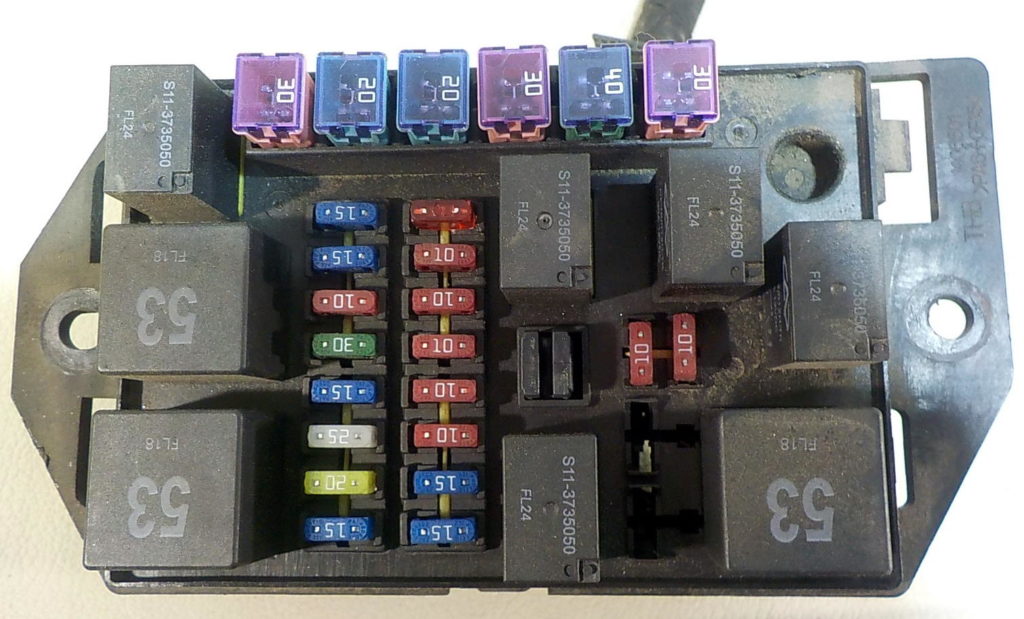

Иллюстративное фото блока под капотом

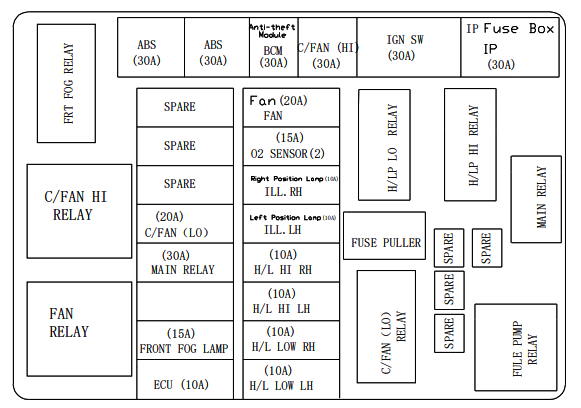

Схема блока предохранителей под капотом Chery QQ
Расшифровка назначения предохранителей и реле
- H/L Hi — Фары дальний свет в Chery QQ6
- H/L Lo — Фары ближний свет
- O2 SEN — датчик кислорода
- FAN — вентилятор охлаждения
- С/FAN — вентилятор кондиционера Chery S21
- FUEL PUMP RELAY — реле топливного насоса
- FOG LAMP — противотуманные фары
Если у вас остались вопросы по предохранителям Chery QQ6 или реле Chery Cowin, оставляйте их в комментариях ниже.
