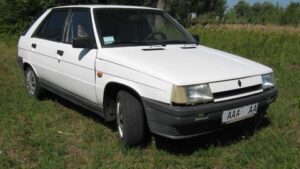

Renault 9 и Renault 11 — компактный семейный автомобиль, выпускавшийся в период с 1981 по 1988 год. В этой статье мы подробно разберем расположение блоков предохранителей и реле в Renault 9 и Renault 11, а также предоставим схему блока предохранителей Renault 11 и 9 для удобства ремонта и диагностики.

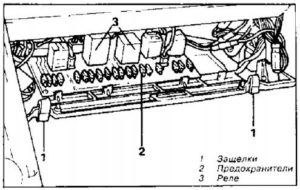

Блок с предохранителями и реле в салоне Renault 9 и 11
Блок предохранителей в Renault 9 и Renault 11 размещен в нише для ног переднего пассажира, под бардачком или перчаточным ящиком. Чтобы добраться до предохранителей Renault 11 и 9, просто опустите панель вниз.
Для доступа к блоку предохранителей и реле в Renault 9 и 11 нажмите на фиксаторы и опустите панель вниз, чтобы открыть ее полностью.

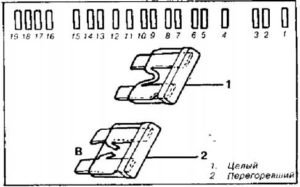

Схема блока предохранителей Renault 11 и 9
Если предохранитель в Renault 9 или Renault 11 перегорел, это проявляется в отключении защищаемых им электрических потребителей. При замене на новый, если проблема повторяется, обязательно выявите и устраните неисправность, прежде чем устанавливать следующий предохранитель в блоке Renault 11 и 9.
Категорически запрещено использовать предохранители большего номинала или заменять их проволокой и фольгой: это грозит перегревом проводки и возможным возгоранием в автомобиле Renault 9 и 11.
Расположение реле в Renault 9 и 11
Реле в блоке предохранителей Renault 11 и 9 интегрированы в электрические цепи для управления различными функциями. Они размещены непосредственно на панели предохранителей. Замена реле проста: вытащите старое из гнезда и вставьте новое. Реле не подлежат ремонту, так как герметичны. В случае подозрений на неисправность, протестируйте, установив запасное реле в Renault 9 или 11.
Некоторые реле установлены отдельно:
- Реле-прерыватели поворотников и аварийной сигнализации в Renault 11 и 9 находятся рядом с выключателем стоп-сигналов под приборной панелью.
- Реле прерывистого режима стеклоочистителя расположено на панели предохранителей Renault 9 и 11. Для замены отключите многоштыревой разъем и отвинтите фиксирующие винты.
Плавкая вставка на аккумуляторе в Renault 9 и 11
На положительной клемме аккумулятора в Renault 9 и Renault 11 предусмотрена плавкая вставка для защиты основной цепи. В случае короткого замыкания в ключевых линиях, таких как цепь стартера, вставка сгорит, разорвав цепь. Проверить ее состояние можно визуально или с помощью тестовой лампы в автомобиле Renault 11 и 9.
