Daihatsu Move 4 поколения производился с 2006 по 2010 год, включая модели 2006, 2007, 2008, 2009 и 2010 годов выпуска. Daihatsu Move 5 поколение собиралось в 2011, 2012, 2013 и 2014 годах. В этой статье мы подробно рассмотрим схемы предохранителей и реле для Дайхатсу Мув 2006-2014 годов, включая расположение блоков, их фото-иллюстрации и назначения. Особо выделим предохранитель прикуривателя и розетки для удобства замены и диагностики электрики.
Расположение и функции предохранителей с реле могут варьироваться в зависимости от года производства и комплектации электрической системы вашего Дайхатсу Мув. Рекомендуем сверяться с документацией автомобиля.
Блок в салоне

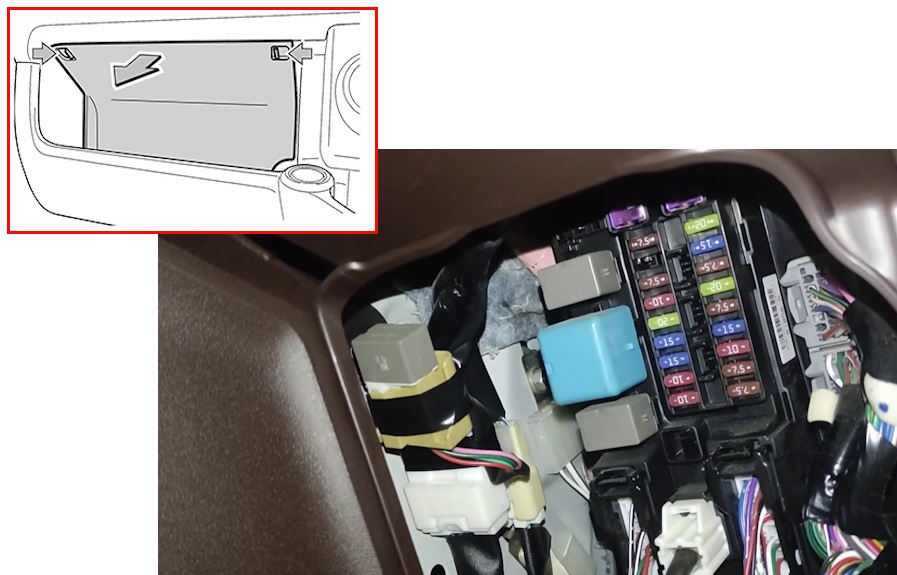

Блок предохранителей и реле в интерьере Дайхатсу Мув расположен в нижней секции приборной панели, для легкого доступа при диагностике или замене элементов электрики.
Вариант 1
Проверяйте функции по схеме на внутренней стороне крышки блока предохранителей для точной идентификации.
Схема блока предохранителей в салоне
Назначение предохранителей
| 1 ACC | 7,5A Аудиосистема, зеркала заднего вида, система бесключевого доступа |
| 2 ECU IG1 | 7,5A Подушка безопасности, ABS, система курсовой устойчивости VSC, электро усилитель руля, система автоматического выравнивания фар |
| 3 HORN/HAZ | 10A Звуковой сигнал, аварийная сигнализация, система бесключевого доступа |
| 4 AM2 | 20A AM2 |
| 5 D/L | 15A Бесключевой доступ, система бесключевого доступа |
| 6 AM1 | 15A AM1 |
| 7 TAIL | 10A Задние фонари, габаритные огни, подсветка номерного знака |
| 8 ETCS | 10A ЭБУ системы электронного впрыска топлива (EFI) |
| 9 FR WIPER | 20A Передний стеклоочиститель, передний стеклоомыватель |
| 10 RR WIPER | 15A Задний стеклоочиститель, задний стеклоомыватель |
| 11 FOG RH | 7,5A Передние противотуманные фары (правые) |
| 12 DEFOG | 20A Обогрев заднего стекла |
| 13 FOG LH | 7,5A Передние противотуманные фары (левые) |
| 14 SOCKET | 15A Разъем для подключения аксессуаров, прикуриватель |
| 15 E/G | 10A Система зажигания, компьютер системы электронного впрыска топлива (EFI) |
| 16 ECU IG2 | 7,5A Компьютер системы электронного впрыска топлива (EFI), автоматическая коробка передач (AT), система «стоп-старт» |
| 17 IG1/BACK | 7,5A Кондиционер, управление отопителем, подсветка заднего фонаря |
| Door | Дверь |
Предохранитель прикуривателя и розетки — это номер 14 на 15A, ключевой для подключения внешних устройств в Дайхатсу Мув.

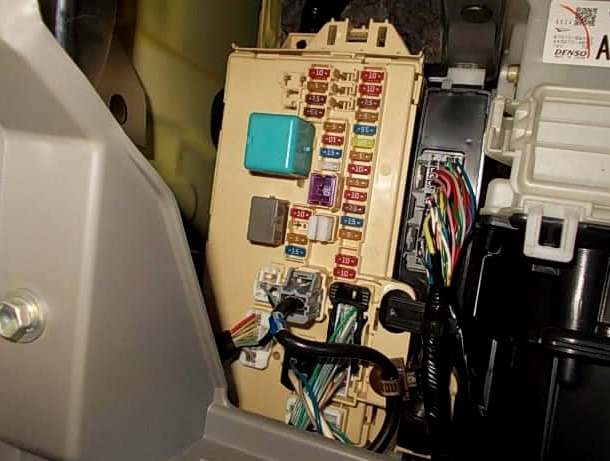

Вариант 2

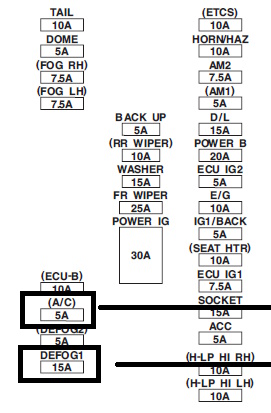

Схема блока предохранителей вариант 2
Обозначение предохранителей
| TAIL | 10А Габаритные огни |
| DOME | 5А Освещение салона |
| FOG RH | 7,5А Правая противотуманная фара |
| FOG LH | 7,5А Левая противотуманная фара |
| ETCS | 10А Электронная дроссельная заслонка |
| HORN/HAZ | 10А Звуковой сигнал / аварийка |
| AM2 | 7,5А Линия зажигания AM2 |
| AM1 | 5А Линия зажигания AM1 |
| D/L | 15А Центральный замок дверей |
| BACK UP | 5А Питание памяти (ЭБУ, часы, магнитола) |
| RR WIPER | 10А Задний стеклоочиститель |
| WASHER | 15А Насос омывателя |
| FR WIPER | 25А Передние стеклоочистители |
| POWER IG | 30А Главное питание по зажиганию |
| POWER B | 20А Постоянное питание от АКБ |
| ECU IG2 | 5А Питание ЭБУ (линия IG2) |
| E/G | 10А Двигатель (Engine control) |
| IG1/BACK | 5А Зажигание IG1 / резерв |
| SEAT HTR | 10А Подогрев сидений |
| ECU IG1 | 7,5А Питание ЭБУ (линия IG1) |
| SOCKET | 15А Розетка / прикуриватель |
| ACC | 15А Питание аксессуаров |
| H-LP HI RH | 10А Дальний свет правой фары |
| H-LP HI LH | 10А Дальний свет левой фары |
| ECU-B | 10А Постоянное питание ЭБУ |
| A/C | 5А Кондиционер |
| DEF | 5А Управление обогревом |
| DEFOG | 15А Обогрев заднего стекла |
BACK UP (5A) — сгорание приводит к сбросу настроек; AM1 / AM2 — важны для пуска мотора; POWER IG (30A) — основной для зажигания; ECU-B / ECU IG1 / IG2 — влияют на функционирование двигателя в Дайхатсу Мув.
Блок под капотом

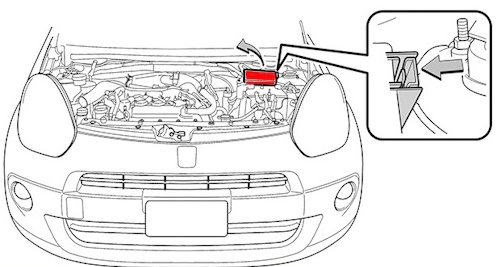

В подкапотном пространстве Дайхатсу Мув блок предохранителей и реле размещен в задней части моторного отсека, поблизости от аккумуляторной батареи, для удобства обслуживания электрической системы.

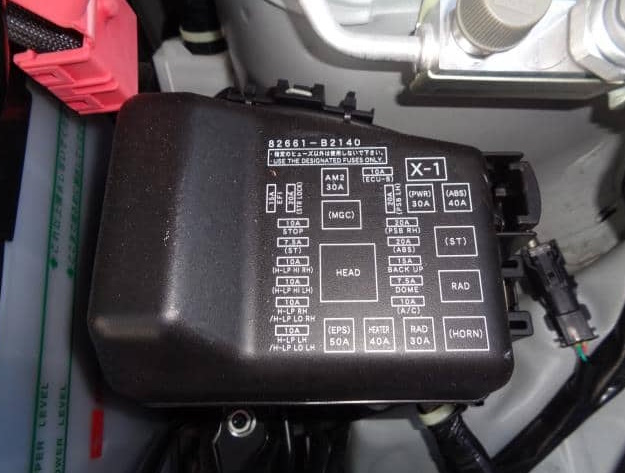

Фото — пример расположения

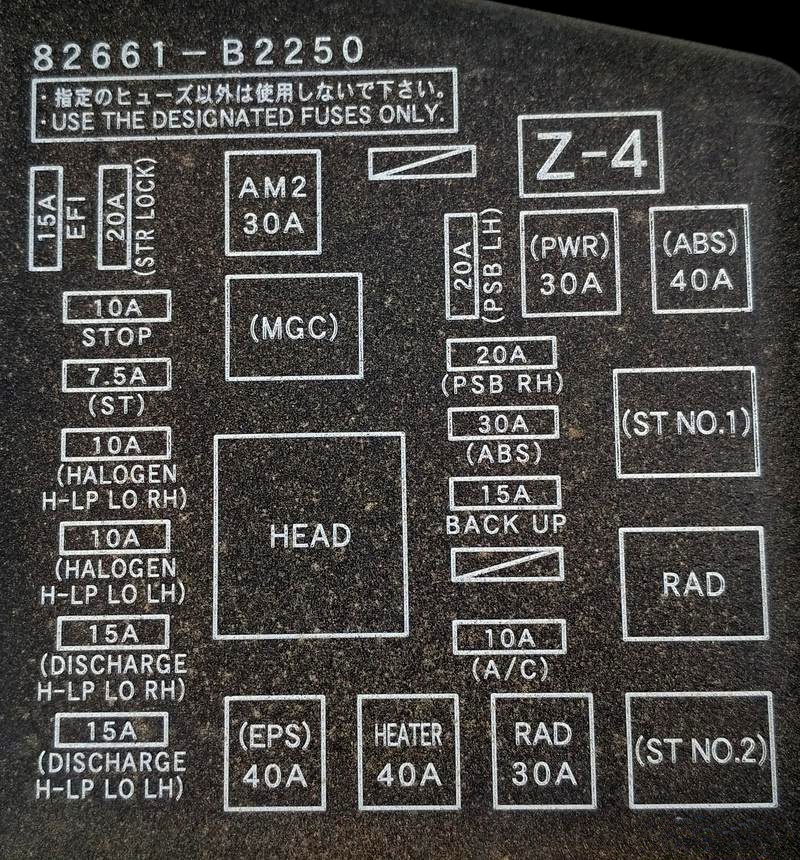

Схема подкапотного блока
Назначение предохранителей под капотом
| EFI | 15A Система впрыска топлива, питание ЭБУ двигателя |
| STR LOCK | 20A Блокировка рулевой колонки (Steering Lock) |
| STOP | 10A Стоп-сигналы, датчик педали тормоза |
| ST | 7,5A Управление стартером (цепь сигнала запуска) |
| HALOGEN H-LP LO RH | 10A Ближний свет правой фары (галоген) |
| HALOGEN H-LP LO LH | 10A Ближний свет левой фары (галоген) |
| DISCHARGE H-LP LO RH | 15A Ближний свет правой фары (ксенон / HID) |
| DISCHARGE H-LP LO LH | 15A Ближний свет левой фары (ксенон / HID) |
| AM2 | 30A Главная линия зажигания AM2 (критично для запуска двигателя) |
| PSB LH | 20A Электропривод стояночного тормоза, левый контур |
| PSB RH | 20A Электропривод стояночного тормоза, правый контур |
| ABS (малый) | 30A Гидроблок ABS / управление |
| BACK UP | 15A Постоянное питание памяти (часы, ЭБУ, настройки) |
| A/C | 10A Управление кондиционером |
| RAD (малый) | 30A Вентилятор радиатора (основной контур) |
Если возникли вопросы по предохранителям или реле Дайхатсу Мув — оставляйте комментарии для уточнения.
