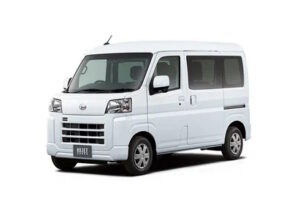

Daihatsu Hijet выпускается с 1960 года в множестве поколений и модификаций. В данной статье представлено подробное описание блоков предохранителей и реле для Daihatsu Hijet, включая схемы расположения, функции, фото-иллюстрации и замены. Особо отметим предохранитель прикуривателя и электрической розетки 12V в Daihatsu Hijet.
Функции предохранителей и реле в Daihatsu Hijet могут варьироваться по сравнению с описанными и зависят от модели, года производства и электрической комплектации вашего автомобиля.
Блок предохранителей в салоне Daihatsu Hijet
Вариант 1

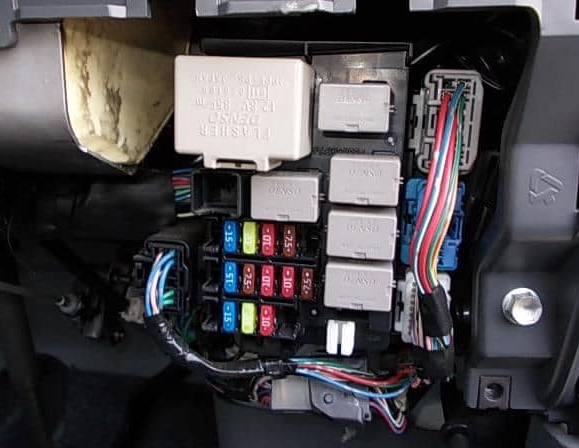

Блок предохранителей и реле в салоне расположен под приборной панелью слева от водителя.

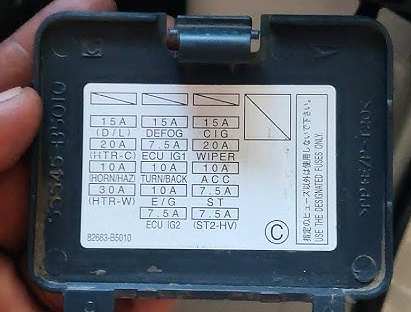

Диаграмма расположения
Функции предохранителей
| D/L | 15A Центральный замок дверей (Door Lock) в Daihatsu Hijet |
| DEFOG | 15A Электрообогрев заднего стекла |
| CIG | 15A Прикуриватель, розетка 12V для аксессуаров |
| P/WDW | 20A Электростеклоподъемники |
| ECU IG1 | 7,5A ЭБУ двигателя (цепь зажигания IG1) |
| WIPER | 20A Система стеклоочистителей (дворники) |
| HTR-CTRL | 10A Контроль печки и отопителя |
| TURN/BACK | 10A Указатели поворота, задние фонари хода |
| ACC | 10A Аксессуары (питание ACC в Daihatsu Hijet) |
| HTR-W | 30A Электромотор печки (отопитель) |
| E/G | 10A Системы управления двигателем |
| ST | 7,5A Цепь стартера (управление) |
| ECU IG2 | 7,5A ЭБУ двигателя (цепь зажигания IG2) |
| ST2-H/W | 7,5A Дополнительная цепь стартера / оборудование (омыватель фар, в зависимости от комплектации) |
Вариант 2
Проверяйте функции предохранителей по схеме на крышке блока в вашем Daihatsu Hijet.
Пример диаграммы с крышки блока предохранителей
Схема блока
Назначение предохранителей
| 1 | 10A FOG — Передние противотуманные фары |
| 2 | 10A TAIL — Габаритные огни, подсветка приборов, печки, зуммер, реле указателей поворота |
| 3 | 15A DEFOG — Обогрев заднего стекла, электростеклоподъемники |
| 4 | 30A POWER — Электропривод стеклоподъемников |
| 5 | 10A GAUGE/ BACK — Приборная панель, задние фонари хода, зуммер, реле аварийки |
| 6 | 10A ENGINE — Зажигание, диагностика, подушки безопасности |
| 7 | 10A SPARE — Резервный предохранитель |
| 8 | 15A SPARE — Резервный предохранитель |
| 9 | — |
| 10 | 20A WIPER/ TURN — Очиститель лобового стекла, аварийка, задний омыватель и очиститель |
| 11 | 25A HEATER — Система отопления |
| 12 | 15A ACC — Прикуриватель, магнитола, электрорегулировка зеркал, доп. оборудование |
| 13 | 10A H/L LH — Левая фара |
| 14 | 10A H/L RH — Правая фара |
| 15 | 10A STOP — Стоп-сигналы, салонное освещение |
| 16 | 10A ECU IG — Главное реле, EPS-контроль |
| 17 | 10A AIR BAG — Подушки безопасности, замок зажигания (IG2) |
| 18 | 15A DOORLOCK — Центральный замок |
| 19 | — |
Предохранитель прикуривателя в этом варианте — номер 12 на 15A.
Вариант 3
Диаграмма с крышки блока
Схема расположения
Описание функций
| 1 ACC | 7,5A Аудиосистема, зеркала, бесключевой доступ в Daihatsu Hijet |
| 2 ECU IG1 | 7,5A Подушки безопасности, ABS, VSC, рулевое управление, автоуровень фар |
| 3 HORN/HAZ | 10A Гудок, аварийная сигнализация, бесключевой доступ |
| 4 AM2 | 20A AM2 (основная цепь) |
| 5 D/L | 15A Бесключевой доступ и центральный замок |
| 6 AM1 | 15A AM1 (зажигание) |
| 7 TAIL | 10A Задние габариты, номерной знак, подсветка |
| 8 ETCS | 10A ЭБУ впрыска топлива (EFI) |
| 9 FR WIPER | 20A Передний омыватель и стеклоочиститель |
| 10 RR WIPER | 15A Задний омыватель и стеклоочиститель |
| 11 FOG RH | 7,5A Правая противотуманная фара |
| 12 DEFOG | 20A Обогрев заднего стекла |
| 13 FOG LH | 7,5A Левая противотуманная фара |
| 14 SOCKET | 15A Аксессуарный разъем, прикуриватель 12V |
| 15 E/G | 10A Зажигание, ЭБУ EFI |
| 16 ECU IG2 | 7,5A ЭБУ EFI, АКПП, stop-start система |
| 17 IG1/BACK | 7,5A Кондиционер, печка, подсветка задних фонарей |
| Door | Двери (управление) |
Предохранитель для прикуривателя — номер 14 на 15A в Daihatsu Hijet.
Вариант 4
Сверяйтесь с диаграммой на обратной стороне крышки блока предохранителей Daihatsu Hijet.
Диаграмма
Функции предохранителей
- 7,5A AM2 — Многоточечный впрыск топлива, умный запуск, АКПП
- 5A ACC — ЭБУ кузова, электро зеркала, аудио, блокировка АКПП
- 10A H-LP RH HI — Правая фара дальний свет
- 5A DOME — Салонное освещение, аудио, VSC
- 10A H-LP LH HI — Левая фара дальний свет, датчики
- 10А TAIL — Габариты, напоминание о ключах и свете
- 15А DEFOG1 — Обогрев стекол и зеркал 1
- 30A DOOR1 — Центральный замок дверей
- 30A PSD LH — Левая сдвижная дверь электропривод
- 30A PSD RH — Правая сдвижная дверь электропривод
- 20A P/W 1 — Стеклоподъемники 1
- 7,5A ECU-IG NO.1 — Вентилятор охлаждения, обогрев, VSC, EPS, ЭБУ кузова, TPMS, ABS
- 5A IG1 — Зажигание и ЭБУ двигателя
- 10А SEAT HTR — Подогрев сидений
- 5А AM1 — Зажигание
- 15A SOCKET — Розетки, прикуриватель 12V
- 5А BACK UP — Задний ход освещение
- 25А FR WIPER — Передний стеклоочиститель
- 15A H-LP LH LO — Левая фара ближний свет, регулировка фар
- 20A STR LOCK — Блокировка руля
- 5А DEFOG2 — Обогрев стекол и зеркал 2
- 7,5A FOG LH — Левая противотуманная фара
- 7,5A FOG RH — Правая противотуманная фара
- 10A RR WIPER — Задний стеклоочиститель
- 15А WASHER — Омыватель
- 15A D/L — ЭБУ кузова
- 15A H-LP RH LO — Правая фара ближний свет, регулировка фар
- 10А ECU-B — Зеркала, зарядка, EFI, ABS, TOYOTA подвеска, замки, стеклоподъемники, напоминания, аудио, приборы, свет, парктроник, кондиционер
Блок предохранителей под капотом Daihatsu Hijet
Вариант 1
В моторном отсеке блок предохранителей и реле размещен рядом с аккумуляторной батареей.
Диаграмма с крышки блока
Схема блока
Назначение
| 1 | 20A HTR — Реле системы отопления |
| 2 | 10A BACK UP — ЭБУ двигателя, задние фонари хода |
| 3 | — |
| 4 | 15A EFI — Реле EFI, топливный насос |
| 5 | 15A HORN-HAZ — Гудок, аварийная сигнализация |
| 6 | 10A MGC — Реле кондиционера |
| 7 | 60A AM — Зажигание, реле стартера |
| 8 | 50A ABS — Реле ABS-системы |
| 9 | 40A TAIL — Габаритный свет |
| 10 | 30A HEAD — Переключатель фар |
| 11 | — |
| Реле в блоке | |
| R1 | Топливный насос |
| R2 | Стартер (АКПП) |
| R3 | ЭБУ двигателя |
| R4 | Отопитель |
| R5 | — |
| R6 | Компрессор кондиционера |
| R7 | Вентилятор охлаждения |
Вариант 2
Диаграмма с крышки блока под капотом
Схема
Назначение
| 1 | 50A IG — Стеклоподъемники, омыватели, противотуманки |
| 2 | 50A EPS — Электроусилитель руля |
| 3 | 40A AM1 |
| 4 | 40A ABS — Антиблокировочная система тормозов |
| 5 | 30A AM2 — Система запуска двигателя |
| 6 | 30A RAD — Вентиляторы радиатора |
| 7 | 30A POWER — Стеклоподъемники, розетка доп. оборудования |
| 8 | 40A HEATER — Кондиционер и ионизатор |
| 9 | 7,5А А/С — Кондиционер |
| 10 | 10A H-LP HI LH — Левая фара дальний свет |
| 11 | 10A H-LP HI RH — Правая фара дальний свет |
| 12 | 10A H-LP LO LH — Левая фара ближний свет |
| 13 | 10A H-LP LO RH — Правая фара ближний свет |
| 14 | 10A FOG LH — Левая противотуманка |
| 15 | 10A FOG RH — Правая противотуманка |
| 16 | 15A EFI — Управление двигателем |
| 17 | 10A HORN — Сигнал |
| 18 | 10A MGC — Кондиционер |
| 19 | 15A STOP — Стоп-сигналы |
| 20 | 15A BACK UP — Задний ход |
| 21 | 15A DOME — Освещение салона |
| 22 | 10A TAIL — Приборы, часы, габариты |
| 23 | 20A ABS 2 — ABS |
| 24 | 10A ECU-B — АКПП, подсветка |
| R1 | Реле отопителя |
| R2 | Реле аудиосистемы |
| R3 | Реле фар |
| R4 | Реле кондиционера |
| R5 | Реле противотуманок |
Вариант 3
Иллюстрация расположения
Схема
Назначение
| EFI | 15A Система впрыска топлива, ЭБУ двигателя Daihatsu Hijet |
| STR LOCK | 20A Блокировка рулевого вала |
| STOP | 10A Стоп-сигналы, датчик тормоза |
| ST | 7,5A Сигнал стартера |
| HALOGEN H-LP LO RH | 10A Ближний свет правой фары (галоген) |
| HALOGEN H-LP LO LH | 10A Ближний свет левой фары (галоген) |
| DISCHARGE H-LP LO RH | 15A Ближний свет правой фары (HID/ксенон) |
| DISCHARGE H-LP LO LH | 15A Ближний свет левой фары (HID/ксенон) |
| AM2 | 30A Основная цепь зажигания AM2 |
| PSB LH | 20A Стояночный тормоз левый |
| PSB RH | 20A Стояночный тормоз правый |
| ABS (малый) | 30A ABS гидроблок |
| BACK UP | 15A Постоянное питание памяти |
| A/C | 10A Кондиционер |
| RAD (малый) | 30A Вентилятор радиатора |
Вариант 4
В моторном отсеке Daihatsu Hijet с левой стороны под капотом установлен блок предохранителей и реле.
Пример диаграммы с обратной стороны крышки
Назначение предохранителей и реле
| HTR | 40А Отопитель и система обогрева |
| ABS | 50А ABS основное питание |
| RAD | 30А Радиаторный вентилятор |
| EPS | 50А Электроусилитель рулевого управления |
| AM2 | 30А Цепь зажигания AM2 (ON/START) |
| ECU-B | 10А Питание ЭБУ |
| IGN | 10А Общая цепь зажигания |
| ECU-IG2 | 15А Вторичное питание ЭБУ |
| ST | 15А Сигнал стартера |
| TAIL | 10А Габаритные фонари |
| HEAD (LO) | 10А Ближний свет фар |
| HEAD (HI) | 10А Дальний свет фар |
| FR FOG | 15А Передние противотуманки |
| RR FOG | 10А Задние противотуманки |
| STOP | 10А Стоп-сигналы |
| DOME | 10А Салонное освещение |
| ACC | 7,5А ACC питание (радио, прикуриватель) |
| BACK UP | 7,5А Постоянная память (радио, ЭБУ) |
| ALT-S | 5А Сигнал генератора |
| EFI | 15А Топливный впрыск |
| HORN | 10А Гудок |
| DEF | 20А Обогрев заднего стекла |
| OIL PMP RLY | Реле масляного насоса (если установлено) |
