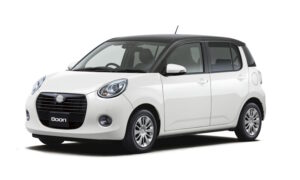

Daihatsu Boon третьего поколения производился в период с 2016 по 2023 год под кодом модели M700, включая обновления рестайлинга. В этой статье мы подробно разберем предохранители и реле Дайхатсу Бун 3: схемы блоков, их расположение в автомобиле, фото-иллюстрации и особое внимание уделим предохранителю прикуривателя, розеток и других ключевых элементов электрики.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска, комплектации и электрического оборудования вашего Дайхатсу Бун.
Расположение блока в пассажирском отсеке
Салонный блок предохранителей
Блок предохранителей в интерьере Daihatsu Boon 3 размещен за перчаточным ящиком на стороне переднего пассажира, что облегчает доступ для проверки и замены.
Всегда проверяйте назначение предохранителей по схеме на внутренней стороне крышки блока для вашего конкретного Дайхатсу Бун.
Диаграмма предохранителей
Расшифровка предохранителей
- 7,5A AM2 — Многоточечный впрыск топлива, последовательный впрыск, интеллектуальный доступ и запуск, стартер, многорежимная АКПП в Дайхатсу Бун.
- 5A ACC — Управление кузовной электроникой, электрозеркала, аудиосистема, блокировка селектора АКПП.
- 10A H-LP RH HI — Правая фара дальний свет в Daihatsu Boon 3.
- 5A DOME — Освещение салона, аудио, VSC-система.
- 10A H-LP LH HI — Левая фара дальний свет, датчики и приборная панель.
- 10А TAIL — Габаритные огни, предупреждение о ключе в замке и не выключенном свете.
- 15А DEFOG1 — Обогрев заднего стекла и зеркал 1.
- 30A DOOR1 — Центральный замок, дверные системы.
- 30A PSD LH — Электропривод левой сдвижной двери.
- 30A PSD RH — Электропривод правой сдвижной двери.
- 20A P/W 1 — Стеклоподъемники передние.
- 7,5A ECU-IG NO.1 — Вентилятор охлаждения, обогрев заднего стекла, VSC, электроусилитель руля, кузовная электроника, беспроводное управление, TPMS, ABS.
- 5A IG1 — Зажигание и контроль двигателя.
- 10А SEAT HTR — Обогрев передних сидений.
- 5А AM1 — Система зажигания.
- 15A SOCKET — Прикуриватель, розетки 12V, зарядка устройств
- 5А BACK UP — Задние габаритные огни и ходовые огни.
- 25А FR WIPER — Стеклоочиститель лобового стекла.
- 15A H-LP LH LO — Левая фара ближний свет, регулировка фар вручную.
- 20A STR LOCK — Блокировка рулевого вала.
- 5А DEFOG2 — Обогрев заднего стекла и зеркал 2.
- 7,5A FOG LH — Левая противотуманная фара.
- 7,5A FOG RH — Правая противотуманная фара.
- 10A RR WIPER — Задний стеклоочиститель.
- 15А WASHER — Система омывателя стекол.
- 15A D/L — Управление кузовной электроникой.
- 15A H-LP RH LO — Правая фара ближний свет, регулировка фар.
- 10А ECU-B — Электрозеркала, зарядка, впрыск топлива, ABS, электронная подвеска, дверные замки, стеклоподъемники, напоминания о ключах и ремнях, аудио, приборы, освещение, парктроники, кондиционер.
Моторный отсек: блоки предохранителей и реле
Основной блок под капотом
В двигательном отсеке Дайхатсу Бун 3 слева под капотом установлен основной блок предохранителей и реле, отвечающий за ключевые системы автомобиля.
Иллюстрация схемы на крышке блока предохранителей под капотом
Функции предохранителей в моторном блоке
| HTR | 40А Система отопителя и вентиляции |
| ABS | 50А Основное питание антиблокировочной системы тормозов |
| RAD | 30А Электр вентилятор радиатора охлаждения |
| EPS | 50А Электроусилитель рулевого управления |
| AM2 | 30А Линия зажигания AM2 (положение ON/START) |
| ECU-B | 10А Питание электронного блока управления |
| IGN | 10А Общая линия зажигания |
| ECU-IG2 | 15А Дополнительное питание ЭБУ двигателя |
| ST | 15А Цепь сигнала стартера |
| TAIL | 10А Габаритные и позиционные огни |
| HEAD (LO) | 10А Ближний свет фар |
| HEAD (HI) | 10А Дальний свет фар |
| FR FOG | 15А Передние противотуманки |
| RR FOG | 10А Задние противотуманные фонари |
| STOP | 10А Тормозные сигналы стопов |
| DOME | 10А Внутреннее освещение кабины |
| ACC | 7,5А Питание ACC (радио, прикуриватель, аксессуары) |
| BACK UP | 7,5А Постоянное питание с памятью (радио, ЭБУ) |
| ALT-S | 5А Сигнал генератора (регулятор напряжения) |
| EFI | 15А Электронный впрыск топлива и система EFI |
| HORN | 10А Клааксон и звуковой сигнал |
| DEF | 20А Обогрев заднего стекла от запотевания |
| OIL PMP RLY | Реле масляного насоса (если предусмотрено) |
Дополнительный блок реле
Справа под капотом Дайхатсу Бун может быть установлен дополнительный блок предохранителей и реле для специфических функций.
Этот блок содержит запасные предохранители и реле для PTC-обогревателей, системы PTC-хэтера и других вспомогательных электрических компонентов, включая реле антиобледенения.
Вот и весь обзор предохранителей и реле для Daihatsu Boon 3. Если вы обладаете дополнительными схемами или практическим опытом по электрике автомобиля, поделитесь ими в комментариях для обогащения материала.
