Предохранители и реле Daewoo Matiz

Компактный городской хэтчбек Daewoo Matiz производился в разных поколениях и вариантах с 1997 по 2015 год, включая модели 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015 годов, в основном с компактными двигателями объемом 0.8 л и 1.0 л. В этой статье мы подробно разберем блоки предохранителей и реле Daewoo Matiz, их расположение, схемы подключения и фотоиллюстрации. Особое внимание уделим предохранителю прикуривателя, а также ответим на популярные вопросы по ремонту электрики Дэу Матиз, распиновке и диагностике неисправностей.

Блок под капотом

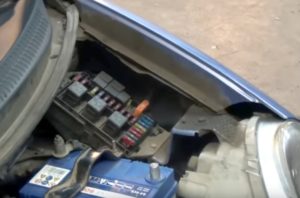

Этот блок размещен слева от двигателя под пластиковой крышкой.

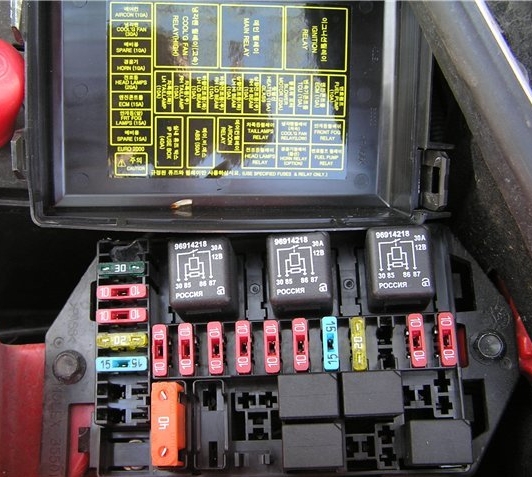

На внутренней стороне крышки указана актуальная схема предохранителей Daewoo Matiz для подкапотного блока.





Расшифровка схемы предохранителей под капотом Daewoo Matiz

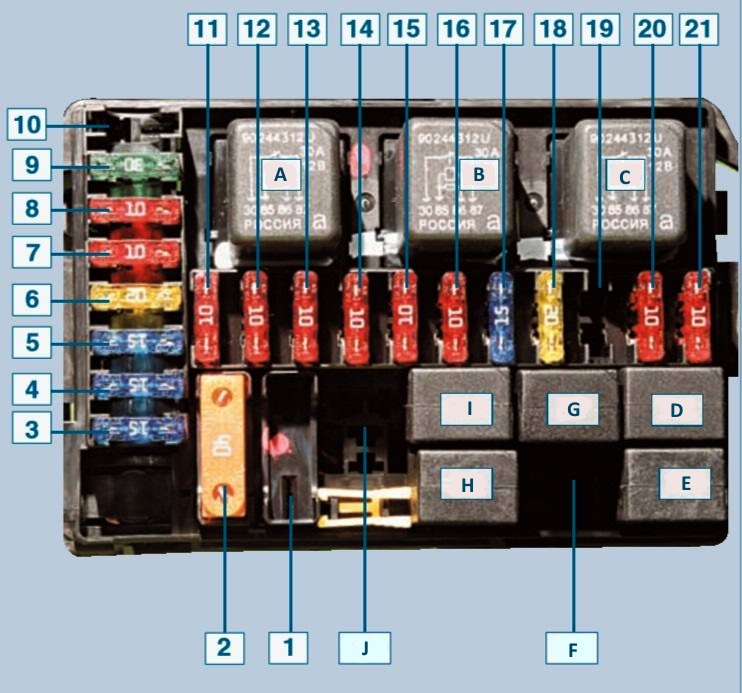

Расположение и назначение предохранителей в подкапотном блоке Дэу Матиз

1 (50 А) — ABS система.

2 (40 А) — постоянное питание электрооборудования при выключенном зажигании.

3 (10 А) — топливный насос.
Если бензонасос не запускается при повороте ключа зажигания (нет характерного шума), осмотрите реле E, этот предохранитель и наличие напряжения на нем. Если ток подается, подойдите к самому насосу и проверьте электричество на его клеммах. Если оно есть, вероятно, потребуется замена топливного модуля. При этом обновите фильтр насоса. Если тока нет, ищите проблему в проводке или в цепи отключения (возможно, в сигнализации). Провода часто изнашиваются под сиденьями, в жгутах или на соединениях.

4 (10 А) — ЭБУ двигателя, реле бензонасоса, ABS, генератор при запуске, катушки зажигания, датчик скорости.

5 (10 А) — запасной.

6 (20 А) — вентилятор отопителя салона.
При отказе печки проверьте предохранитель, мотор вентилятора (подайте 12 В), регулятор скорости и тросик к заслонке. Если дует холодом, тросик мог отсоединиться (возле консоли под торпедо слева). Для смены скоростей осмотрите реле C. Возможна воздушная пробка — заглушите на подъеме, откройте бачок и дайте газу (осторожно на прогретом моторе). Также проверьте радиатор печки и патрубки на засоры.

7 (15 А) — подогрев заднего стекла.

При сбое обогрева осмотрите предохранитель и его контакты — подогните при необходимости.
Без реле нагрузка на кнопку высока, она часто ломается. Проверьте контакты, фиксацию; замените, сняв панель или магнитолу. Рекомендуется добавить реле для разгрузки. В моделях с реле C проверьте его. Осмотрите нити обогрева на обрывы (заклейте металлизированным клеем), клеммы, заземление и проводку от стекла к кнопке.

8 (10 А) — правая фара, дальний свет.
9 (10 А) — левая фара, дальний свет.
Если дальний не зажигается, проверьте предохранители, F18, лампы (могут перегореть обе), реле H, подрулевой рычаг, разъемы. Очистите и подогните контакты. Проверьте провода фар на обрывы, КЗ, изоляцию. Минус на реле H может пропасть из-за окисления в блоке.

Для смены лампы отключите разъем, снимите пыльник, отожмите фиксатор. Не трогайте стекло руками — следы вызовут потемнение. Лампы двухфилные (бигамма) для ближнего/дальнего, габариты — отдельно.

F10 (10 А) — правая фара, ближний свет.
F11 (10 А) — левая фара, ближний свет.
Похоже на дальний, кроме F18.

12 (10 А) — правые габаритные огни.

13 (10 А) — левые габаритные огни, номерной знак.
При пропаже габаритов проверьте предохранитель, реле I, лампы, разъемы, проводку.

14 (10 А) — компрессор кондиционера (если установлен).
Если кондиционер не включается (муфта не вращается), проверьте предохранитель, реле J, кнопку, проводку. Звуком проверьте муфту. Если муфта ок, но холода нет — дозаправьте фреон. Зимой прогоняйте систему в тепле для смазки уплотнений.

15 (30 А) — электровентилятор радиатора.
При неработающем вентиляторе проверьте реле A, B, G, предохранитель, термовыключатель на радиаторе (замкните его провода — вентилятор должен запуститься). Если нет — проводка или мотор (проверьте на 12 В). Осмотрите уровень антифриза, датчик температуры, термостат.

16 (10 А) — запасной.

17 (10 А) — клаксон.
Без звука проверьте предохранитель, реле F. Клаксон в левом крыле за ПТФ (снимите подкрылок, возможно колесо). Прозвоните провода; если ток есть — замените клаксон. Иначе — проводка, руль или замок зажигания.

18 (20 А) — реле фар, переключатель дальнего.
Проблемы с дальним — см. F8, F9.

19 (15 А) — ЭБУ, реле компрессора, главного реле, вентиляторов, датчики распредвала/кислорода, клапаны EGR/адсорбера, форсунки, реле бензонасоса.
Сбои — проверьте реле B.

20 (15 А) — противотуманные фары.
При отказе ПТФ осмотрите реле D, предохранитель, лампы, разъемы, проводку, кнопку.

21 (15 А) — запасной.

Функции реле в подкапотном блоке Daewoo Matiz

A — высокая скорость вентилятора радиатора.
См. F15.

B — основное реле ЭБУ.
Управляет ЭБУ, кондиционером, вентиляторами, датчиками, клапанами, форсунками.
Проблемы — см. F19.

C — регулятор печки, обогрев заднего стекла.
Печка — см. F6.
Обогрев — см. F7.

D — ПТФ.
См. F20.

E — топливный насос.
См. F3.

F — клаксон.
См. F17.

G — низкая скорость вентилятора радиатора.
См. F15.

H — фары.

I — габариты, подсветка панели.

J — компрессор кондиционера (если есть).

Блок в салоне

Он установлен под торпедо слева, со стороны водителя.

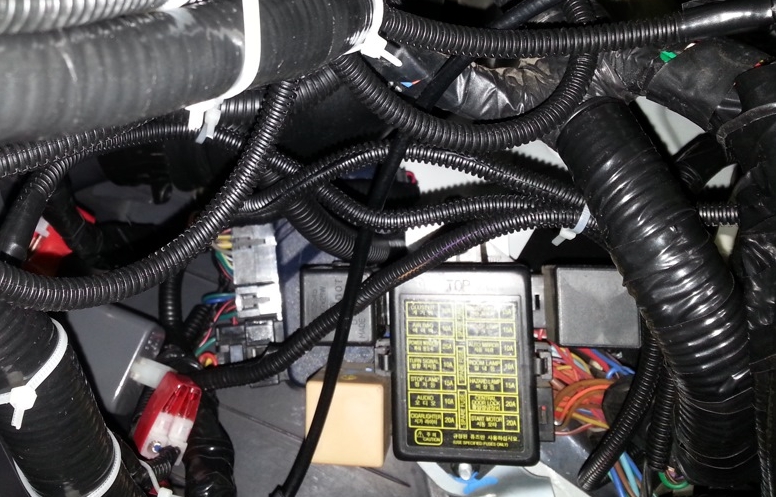

Иллюстрация и схема блока предохранителей в салоне Дэу Матиз

Расшифровка предохранителей салонного блока Daewoo Matiz

1 (10 А) — панель приборов, датчики, лампочки, иммобилайзер, часы, сигнализация.
Если панель не работает или подсветка погасла, проверьте разъем сзади панели (окисление или выпадение). Осмотрите провода у блока от предохранителя.

Мигающий иммобилайзер при зажигании — поиск ключа. Для нового ключа — перепрограммируйте ЭБУ в сервисе. Вызовите электрика, если не уверены.

2 (10 А) — airbag (если есть).

3 (25 А) — стеклоподъемники.
Сбой в одной двери — проверьте проводку в петле двери, кнопку, мотор (на 12 В). Снимите обшивку: осмотрите направляющие, шестерни, трос.

4 (10 А) — поворотники, индикаторы на панели.
Нет поворотов — реле B (щелчки без работы; замените, возможно под торпедо). Проверьте предохранитель, подрулевой переключатель.

5 (15 А) — стоп-сигналы.

Один стоп не горит — лампа, разъем, проводка. Смена: открутите фару из багажника (2 винта). Оба — педальный выключатель, проводка. Дешевые лампы горят часто — берите качественные. Постоянное горение — замыкание; обрыв в багажнике.

6 (10 А) — аудиосистема.
Магнитола Clarion включается на ACC/IGN. Нет питания — предохранитель, разъем (измерьте 12 В). Если ток есть — внутренний дефект; иначе — проводка.

7 (20 А) — прикуриватель и дополнительная розетка 12В.

Не работает — предохранитель первым. КЗ от неправильных подключений. Используйте доп. розетку. Проверьте проводку.

8 (15 А) — дворники лобового стекла.
Не вращаются — предохранитель, реле A, рычаг, мотор (на 12 В), щетки. Проверьте заземление, трапецию, гайки. Прерывистый режим — реле или заземление.

9 (15 А) — задний дворник/омыватель, омыватели, реверс.

Нет омывателя — уровень в бачке (у правой фары; снимите фару или подлезьте снизу). Проверьте насосы (на 12 В или поменяйте местами). Зимой — антифриз, чистка каналов, форсунок. Рычаг — контакт омывателя. Задний: трубка в двери (ремонт с обшивкой). Реверс: лампа, датчик в КПП (снимите фильтр).

10 (10 А) — зеркала с электроприводом.

11 (10 А) — иммобилайзер, аудио, салонный свет, багажник, индикатор дверей.
Иммо — см. F1.
Свет не горит — предохранитель, лампа (разберите плафон), выключатели дверей.

12 (15 А) — память сигнализации, часы.

13 (20 А) — центральный замок.
Не срабатывают двери — блок в водительской двери (снимите обшивку), разъем, привод замка.

14 (20 А) — втягивающее реле стартера.
Не схватывает — АКБ (прикурить/зарядить), замкните реле отвёрткой. На АКПП — P/N. Датчик селектора, замок зажигания.

Предохранитель прикуривателя в салонном блоке — №7 (20 А).

Описание реле салонного блока Дэу Матиз

К11	Реле поворотников и аварийки
К12	Реле дворников лобового стекла
К13	Реле заднего противотуманного фонаря

Полезные советы по электрике Daewoo Matiz

Подробности о расположении блоков предохранителей и реле Дэу Матиз смотрите в видео на нашем канале.

Мы также сняли ролик к этой статье о блоках предохранителей Daewoo Matiz — просмотрите и подпишитесь для больше советов по ремонту.

Если схемы не совпадают с вашей моделью, ознакомьтесь с альтернативным руководством по предохранителям Дэу Матиз.

Вопросы по распиновке или диагностике? Оставьте в комментариях.
