Citroen Jumper выпускается с 1994 года, за время производства модель претерпела множество доработок и два поколения смены. В этой статье мы разберем расположение блоков предохранителей Citroen Jumper, включая схемы и расшифровки для автомобилей 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 годов. Сегодня в серийном производстве находится третье поколение Citroen Jumper с обновленными блоками предохранителей и реле.
Число предохранителей и реле в блоках может варьироваться в зависимости от года выпуска, комплектации и уровня электрического оборудования Citroen Jumper.
Блок под капотом
Блок предохранителей в моторном отсеке Citroen Jumper расположен рядом с боковой опорой, защищен пластиковой крышкой для удобства доступа.
Общая схема блока предохранителей под капотом Citroen Jumper
Расшифровка предохранителей под капотом — вариант 1
| № |
А |
Назначение в Citroen Jumper |
| 1 | 40 | Электропитание блока ABS/ESP |
| 2 | 50 | Электронный блок управления подогревом дизельного топлива |
| 3 | 30 | Контакты замка зажигания |
| 4 | 20 | Горелка в системе программируемого подогрева |
| 5 | 20/ 50 | Реле для управления программируемым подогревом |
| 6 | 40/ 60 | Вентилятор охлаждения двигателя (высокие обороты) |
| 7 | 40/ 50/ 60 | Вентилятор охлаждения двигателя (низкие обороты) |
| 8 | 40 | Система кондиционирования воздуха |
| 9 | 20 | Насос омывателя лобового стекла |
| 10 | 15 | Гудок звукового сигнала |
| 11 | 15 | ЭБУ и реле подогрева дизельного топлива |
| 14 | 7,5 | Правая фара дальнего света |
| 15 | 7,5 | Левая фара дальнего света |
| 16 | 7,5 | Электронный блок управления двигателем |
| 17 | 10 | ЭБУ двигателя |
| 18 | 7,5 | ЭБУ двигателя |
| 19 | 7,5 | Компрессор кондиционера |
| 20 | 30 | Насос омывателя фар |
| 21 | 15 | Питание топливного насоса |
| 22 | 20 | ЭБУ двигателя |
| 23 | 30 | Питание клапанов ABS/ESP |
| 24 | 7,5 | Блок управления электромеханизмов зеркал |
| 30 | 15 | Передние противотуманные фары Citroen Jumper |
Расшифровка предохранителей под капотом — вариант 2
| № |
А |
Назначение в Citroen Jumper |
| 1 | 40 | Питание насоса ABS |
| 2 | 50 | ЭБУ подогрева дизельного топлива |
| 3 | 30 | Контакт замка зажигания — стартер |
| 4 | 20 | Подогрев дизельного топлива |
| 5 | 20/ 50 | Вентиляция салона с программируемым обогревом (+ АКБ) |
| 6 | 40/ 60 | Вентилятор салона, максимальная скорость (+ АКБ) |
| 7 | 40/ 50/ 60 | Вентилятор салона, минимальная скорость (+ АКБ) |
| 8 | 40 | Вентилятор салона (+ зажигание) |
| 9 | 15 | Задняя розетка 12 В (+ АКБ) |
| 10 | 15 | Звуковой сигнал |
| 11 | — | Не используется |
| 14 | 15 | Передняя розетка 12 В (+ АКБ) |
| 15 | 15 | Прикуриватель (+ АКБ) |
| 16 | — | Не используется |
| 17 | — | Не используется |
| 18 | 7,5 | Процессор двигателя (+ АКБ) |
| 19 | 7,5 | Компрессор кондиционера воздуха |
| 20 | 30 | Насос омывателя стекол и фар |
| 21 | 15 | Питание топливного насоса |
| 22 | — | Не используется |
| 23 | 30 | Электромагнитные клапаны ABS |
| 24 | 7,5 | Панель управления — складывание зеркал (+ зажигание) |
| 30 | 15 | Подогрев наружных зеркал |
В этой конфигурации предохранители №9, 14, 15 отвечают за прикуриватель и USB-зарядку в Citroen Jumper. В других версиях они могут быть в салонном блоке.
В центральной части блока под капотом Citroen Jumper установлены реле:
- Реле для дальнего света фар
- Реле звукового сигнала
- Реле муфты компрессора кондиционера
- Реле вентилятора отопителя
- Реле управления двигателем
- Реле топливного насоса
- Реле противотуманных фар
- Реле насоса омывателя лобового стекла
- Реле омывателя и очистителя фар.
Блоки в салоне
В интерьере Citroen Jumper предусмотрено два блока предохранителей для различных систем.
Основной блок в приборной панели
Он размещен слева от водителя, под пластиковой защитной панелью для легкого доступа.
Схема блока в приборной панели — вариант 1
Расшифровка предохранителей в салонном блоке
| № |
А |
Назначение в Citroen Jumper |
| 12 | 7,5 | Правая фара ближнего света |
| 13 | 7,5 | Левая фара ближнего света |
| 31 | 5 | Реле процессора моторного отсека — реле панели приборов (+ зажигание) |
| 32 | 7,5 | Салонное освещение (+ АКБ) |
| 33 | 7,5 | Датчик мониторинга АКБ для версии с «стоп-старт» (+ АКБ) |
| 34 | 7,5 | Салонное освещение микроавтобуса — аварийные сигналы |
| 36 | 10 | Магнитола — управление кондиционером — сигнализация — тахограф — выключатель АКБ — программатор подогрева (+ АКБ) |
| 37 | 7,5 | Выключатель стоп-сигналов — третий стоп-сигнал — приборная панель (+ зажигание) |
| 38 | 20 | Центральный замок дверей |
| 42 | 5 | Микропроцессор ABS — датчики ASR, CDS, стоп-сигналов |
| 43 | 20 | Очиститель лобового стекла (+ зажигание) |
| 47 | 20 | Электростеклоподъемник водительской двери |
| 48 | 20 | Электростеклоподъемник пассажирской двери |
| 49 | 5 | Система помощи парковке — магнитола — рулевые переключатели — панели управления — выключатель АКБ (+ зажигание) |
| 50 | 7,5 | ЭБУ подушек безопасности и преднатяжителей ремней |
| 51 | 5 | Тахограф — усилитель руля — кондиционер — задний ход — датчик топлива — датчик расхода (+ зажигание) |
| 53 | 7,5 | Комбинация приборов |
| 89 | — | Не используется |
| 90 | 7,5 | Левая фара дальнего света |
| 91 | 7,5 | Правая фара дальнего света |
| 92 | 7,5 | Левая противотуманная фара |
| 93 | 7,5 | Правая противотуманная фара |

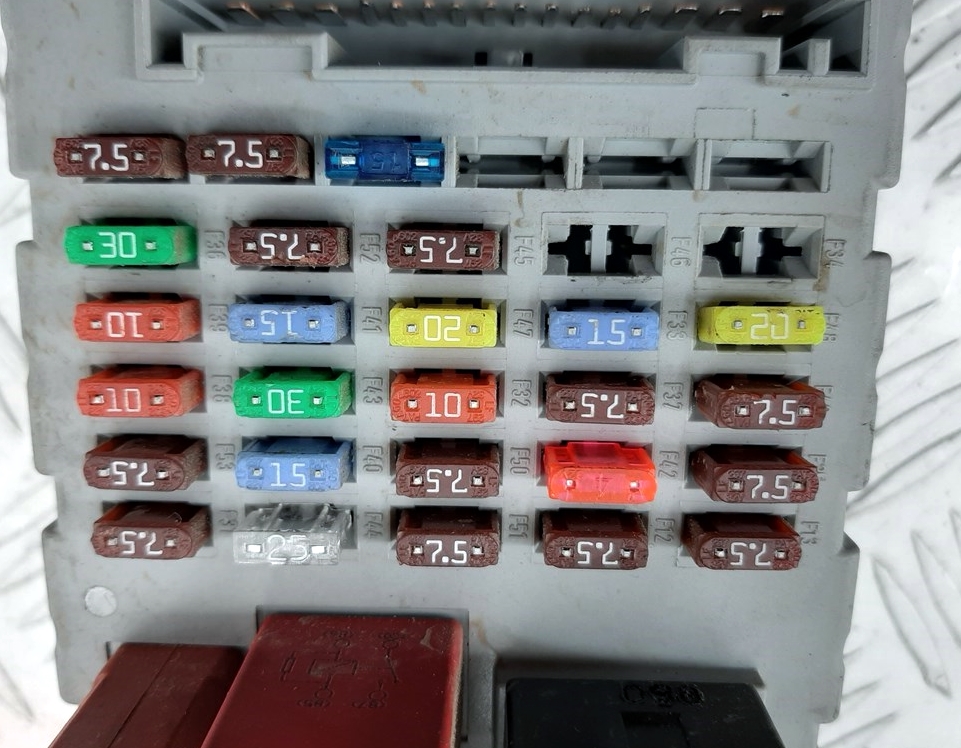

Фото блока в салоне — вариант 2
Схема блока предохранителей в приборной панели — вариант 2
Расшифровка предохранителей
| 12 | 7,5 | Правая фара ближнего света |
| 13 | 7,5 | Левая фара ближнего света — корректор фар |
| 31 | 7,5 | Питание реле |
| 32 | 10 | Салонное освещение микроавтобуса — аварийная сигнализация |
| 33 | 15 | Задняя розетка 12 В |
| 34 | — | Не используется |
| 35 | 7,5 | Задний ход — датчик воды в топливе |
| 36 | 20 | Блок управления дверными замками |
| 36 | 15 | Центральный замок — АКБ |
| 37 | 10 7,5 |
Стоп-сигналы — третий стоп-сигнал — приборы |
| 38 | 10 | Электрические реле |
| 39 | 10 | Магнитола — диагностика — сирена — подогрев — кондиционер — тахограф — АКБ |
| 40 | 15 | Обогрев заднего стекла (левая сторона), зеркало водителя |
| 41 | 15 | Обогрев заднего стекла (правая сторона), зеркало пассажира |
| 42 | 7,5 | Микропроцессор ABS/ESP — датчики стоп-сигналов, ESR, DSC |
| 43 | 30 | Мотор очистителя лобового стекла |
| 44 | 20 | Прикуриватель — передняя розетка 12 В |
| 45 | 7,5 | Выключатель стеклоподъемников и зеркал (водитель) — пассажирский стеклоподъемник |
| 46 | — | Не используется |
| 47 | 20 | Мотор стеклоподъемника водителя |
| 48 | 20 | Мотор стеклоподъемника пассажира |
| 49 | 7,5 | Датчик дождя/света — магнитола — стеклоподъемник водителя — сигнализация — управление |
| 50 | 7,5 | ЭБУ подушек безопасности и преднатяжителей |
| 51 | 7,5 | Тахограф — круиз-контроль — кондиционер |
| 52 | 7,5 | Реле салонной электрики |
| 53 | 7,5 | Приборы — задние противотуманки |
Предохранитель прикуривателя в салоне — №44 на 20А в Citroen Jumper.
Некоторые реле могут монтироваться в нижней секции блока предохранителей.
Блок рядом с пассажирским сидением
В зависимости от года выпуска и комплектации Citroen Jumper, этот блок может иметь разные варианты исполнения.
Схема рядом с пассажирским сидением — вариант 1
Расшифровка предохранителей
| 54 | Не используется |
| 55 | 15А Обогрев сидений в Citroen Jumper |
| 56 | 15А Розетка 12 В для задних пассажиров |
| 57 | 10А Дополнительный подогрев под сиденьем |
| 58 | 15А Обогрев левого заднего стекла |
| 59 | 15А Обогрев правого заднего стекла |
| 60 | Не используется |
| 61 | Не используется |
| 62 | Не используется |
| 63 | 10А Управление подогревом для задних пассажиров |
| 64 | Не используется |
| 65 | 30А Вентилятор дополнительного подогрева сзади |
Схема рядом с пассажирским сидением — вариант 2
Обозначения на схеме
| 1 | — |
| 2 | Реле прикуривателя |
| 3 | Реле габаритов |
| 4 | — |
| 5 | — |
| 6 | — |
| 7 | — |
| F54 | (10A) Кондиционер/отопитель |
| F55 | (15A) Подогрев сидений |
| F56 | (15A) |
| F57 | (10A) Кондиционер/отопитель |
| F58 | (10A) Ближний свет фар |
| F59 | (7,5A) Активная подвеска |
| F60 | (10A) Кондиционер/отопитель |
| F61 | (30A) Кондиционер/отопитель |
Дополнительная информация по предохранителям Citroen Jumper
Особо стоит отметить мощные плавкие предохранители у аккумуляторной батареи. В видео-примере ниже показано их расположение в Citroen Jumper.
На нашем канале доступно видео к этой статье о блоках предохранителей Citroen Jumper — смотрите и подписывайтесь для актуальных схем.
