Предохранители и реле Citroën DS5

Компактный хэтчбек Citroen DS5 выпускался в период с 2011 по 2019 годы, включая 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 и 2019 годы, с вариантами бензиновых и дизельных моторов. За эти годы автомобиль претерпел обновления и рестайлинг. В этой статье мы подробно разберем расположение блоков предохранителей и реле Citroen DS5, предоставим схемы, описания компонентов и выделим предохранитель прикуривателя для удобства владельцев.

Конфигурация блоков предохранителей Citroen DS5 может варьироваться в зависимости от рынка сбыта, года производства и комплектации электроники.

Расположение блока предохранителей в салоне Citroen DS5

Этот блок размещен в нижней секции приборной панели, под защитной панелью, с водительской стороны для легкого доступа.

Фото блока предохранителей в салоне Citroen DS5 — иллюстрация

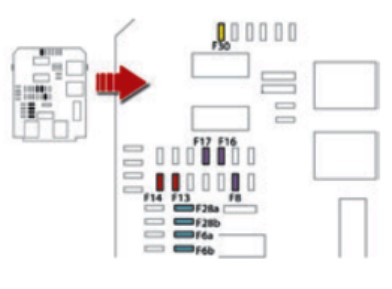

Схема блока предохранителей в салоне Citroen DS5

Расшифровка предохранителей и реле в салоне

F6 A или B	15А Аудиосистема Citroen DS5
F8	3А Система охранной сигнализации
F13	10А Прикуриватель спереди, розетка 12В в передней части.
F14	10А Задняя розетка 12В
F16	3А Подсветка косметического зеркала
F17	3А Электропривод заднего люка, зеркало заднего вида
F28 A или B	15А Аудиосистема
F30	20А Задний стеклоочиститель
F32	10А Усилитель аудиосистемы

Предохранитель прикуривателя Citroen DS5 (передний) — это элемент F13 номиналом 10А.

Блок предохранителей под капотом Citroen DS5

Он установлен в моторном отсеке слева от аккумулятора, для защиты ключевых электрических цепей автомобиля.

Иллюстрация расположения

Схема блока под капотом Citroen DS5

Описание элементов блока под капотом

F20	15А Насос омыватель лобового и заднего стекла
F21	20А Насос омывателя фар
F22	15А Гудок (сигнал)
F23	15А Фара дальнего света справа
F24	15А Фара дальнего света слева
F27	5А Регулировка левой фары
F28	5А Регулировка правой фары

Дополнительно, на корпусе аккумуляторной батареи может быть установлен мощный блок предохранителей в форме предохранительной вставки для высокомощных цепей.

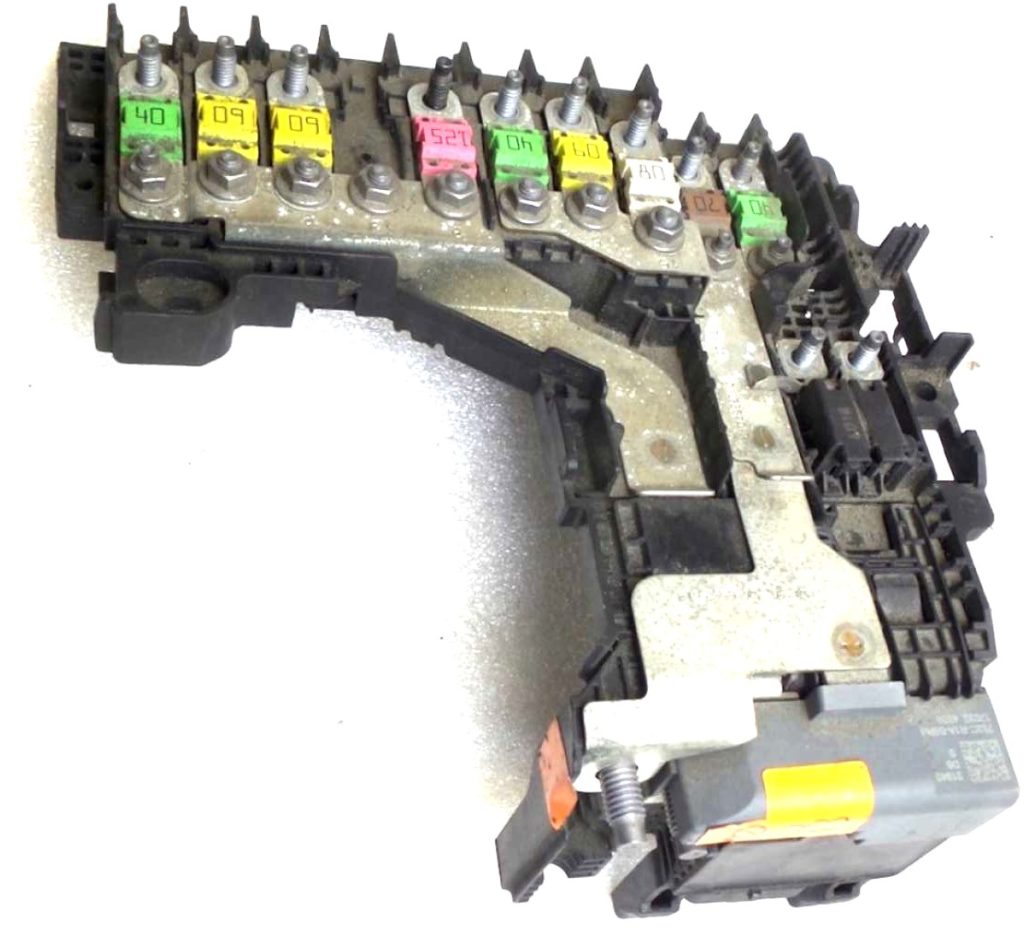

Фото мощного блока на АКБ — пример

Этот обзор требует доработки, поскольку не все предохранители и реле Citroen DS5 указаны — поделитесь своими знаниями в комментариях, если у вас есть дополнительная информация.
