Citroen C4 Picasso — это компактный минивэн, производившийся в 2006–2013 годах для первого поколения с вариантами бензиновых и дизельных моторов. В 2014–2021 годах выпустили второе поколение Citroen C4 Picasso после рестайлинга. В этой статье мы подробно разберем предохранители и реле Citroen C4 Picasso, включая схемы расположения блоков для обоих поколений, с акцентом на предохранители прикуривателя, электрические цепи и типичные неисправности.
Конфигурация блоков предохранителей и функции реле могут варьироваться в зависимости от года производства, комплектации и типа двигателя Citroen C4 Picasso.
Блоки предохранителей в салоне
Главный блок предохранителей
Расположен под приборной панелью слева от водителя, за защитной панелью (BSI1), где собраны основные электрические цепи Citroen C4 Picasso.
Вариант №1
Иллюстрация блока
Диаграмма предохранителей
Расположение и функции
F1 | 15A Очиститель заднего стекла в Citroen C4 Picasso |
F2 | 30A Центральный замок дверей |
F3 | 5A Система подушек безопасности SRS |
F4 | 10A Мультимедиа, авто-затемнение зеркала, сажевый фильтр, OBD-разъем, климат-контроль, корректор фар |
F5 | 30A Передние электрические стеклоподъемники, панель управления дверью, люк в потолке |
F6 | 30A Задние электрические стеклоподъемники |
F7 | 5A Освещение салона, охлаждаемый бардачок, аудиосистема |
F8 | 20A Дисплей, радио, рулевое управление, мультимедиа, TPMS, сигнализация, прицеп |
F9 | 30A Передний прикуриватель, мультимедиа, розетка 12В спереди, лампа в багажнике, радио |
F10 | 15A Система подвески |
F11 | 15A Тормозной контактор, замок зажигания |
F12 | 15A Парктроник, авто-стеклоочиститель, сиденье пассажира, Lane Departure Warning, Hi-Fi, прицеп |
F13 | 5A Двигательный модуль (BSM), сиденье водителя |
F14 | 15A Кондиционер, Bluetooth, АКПП, подушки безопасности, приборная панель |
F15 | 30A Центральный замок |
F17 | 40A Обогрев заднего стекла |
| F29 | 20A Подогрев сидений Citroen C4 Picasso |
| F30 | — |
| F31 | 40A Модуль прицепа |
| F32 | 15А Задний прикуриватель 12В |
| F33 | 5A Парктроник, авто-стеклоочиститель, сиденье пассажира, LDW, Hi-Fi |
| F34 | 5A Разъем прицепа |
| F35 | — |
| F36 | 20A Аудиоусилитель |
| F37 | 10A Кондиционер, освещение |
| F38 | 30A Сиденье водителя |
| F39 | 5A Центральный замок или крышка топливного бака |
| F40 | 30A Сиденье пассажира, люк |
Предохранители прикуривателя в Citroen C4 Picasso — F9 (передний) и F32 (задний).
Вариант №2
Визуальная схема блока
Расшифровка элементов
F2 7.5A Диагностический OBD-разъем.
F3 3A Иммобилайзер или кнопка START/STOP.
F4 5A Считыватель ключа.
F5 3A Дистанционный ключ.
F6A-F6B 15A Сенсорный экран, навигация, CD, USB-разъемы.
F7 15A Блок hands-free.
F8 3A Сирена сигнализации, процессор.
F9 3A Рулевые кнопки.
F11 5A ESP, сигнализация, сканер ключа.
F12 15A Тормозной контактор.
F13 10A Передний прикуриватель Citroen C4 Picasso.
F14 10A Задний прикуриватель.
F16 3A Лампы салона, бардачок.
F17 3A Козырьки, лампы.
F19 5A Приборная панель.
F20 5A Селектор МКПП.
F21 10A Аудио и климат.
F22 5A Дисплеи, парктроник.
F23 5A Моторный блок.
F24 3A Датчик дождя/света.
F25 15A Подушки безопасности.
F26 15A
F27 3A Тормозной контактор.
F28A-F28B 15A Радио (доп. оборудование).
F29 3A Рулевой переключатель.
F30 20A Задний стеклоочиститель.
F31 30A Центральный замок, замки дверей.
F32 10A Камера заднего вида (C4L), аудиоусилитель.
F33 3A Память сиденья.
F34 5A Реле рулевого управления.
F35 3A
F37 3A Стеклоочиститель/зеркало.
F38 3A Корректор фар, зеркало.
F39 30A
В этой конфигурации прикуриватели защищены F13 и F14 в Citroen C4 Picasso.
Вариант №3

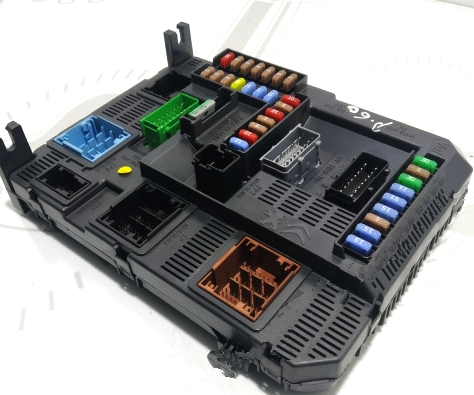

Диаграмма блока
Описание элементов
- F8 5A Рулевые кнопки.
- F18 20A Сенсорный экран, аудио, навигация, CD, USB.
- F16 15A Передняя розетка 12В прикуривателя.
- F15 15A Розетка 12В в багажнике.
- F28 5A Кнопка START/STOP.
- F30 15A Задний стеклоочиститель.
- F27 15A Насосы омывателя.
- F26 15A Гудок.
- F20 5A Подушки безопасности.
- F21 5A Приборная панель.
- F19 5A Датчик дождя/света.
- F12 5A Дистанционный запуск.
- F2 5A Корректор фар
Вспомогательные блоки

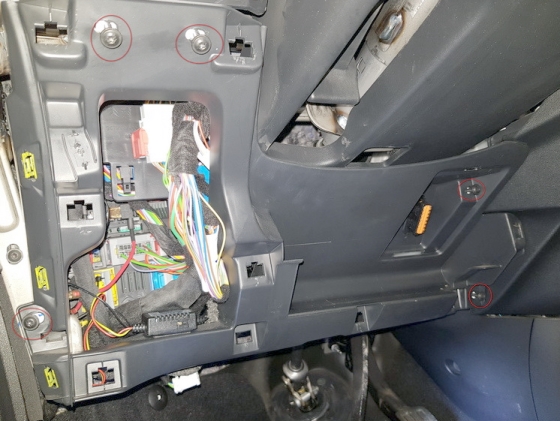

Для доступа снимите нижнюю секцию торпедо в Citroen C4 Picasso.
Блоки могут быть прикреплены к основному или ниже него.
BFH3
Диаграмма
Функции
| F3 | 15А Салонный блок 5 для такси |
| F4 | 15А Розетка 12В для мультимедиа |
| F5 | 30А Задние стеклоподъемники |
| F6 | 30А Передние стеклоподъемники |
| F7 | 2А Подогрев сидений |
| F8 | 20А Вентилятор кондиционера |
| F9 | 30А Электропривод багажника |
| F10 | 40А Левый ремень безопасности |
| F11 | 5А Модуль прицепа |
| F12 | 30А Сиденье водителя с массажем |
| F13 | 40А Правый ремень безопасности |
| F14 | 30А Сиденье пассажира с массажем |
| F15 | 25А Шторка люка |
| F16 | 5А Управление зеркалами/стеклоподъемниками |
| F17 | 10А Освещение и память зеркал |
| F18 | 25А Аудиоусилитель |
| F19 | Не используется |
| F20 | 7,5А Электропривод багажника |
| F21 | 3А Hands-free доступ |
| F2 | 7,5А Подогрев зеркал |
| F22 | 20А Розетка 230В |
| F23 | Не используется |
| R1 | Розетка 230В |
| R2 | Розетка 12В |
| R3 | Не используется |
| F1 | 40А Обогрев заднего стекла |
BFH5

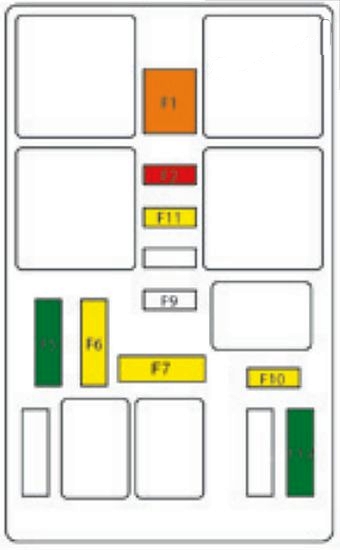

Диаграмма
Функции
F1 40 A Обогрев заднего стекла.
F2 20 A Электропривод зеркал.
F5 30 A Шторка панорамного люка.
F6 20 А Задняя розетка 12В, мультимедиа.
F7 Розетка 230 В на 20 А.
F9 25 A Подогрев сидений.
F10 20 A Интерфейс прицепа.
F11 20 A Вентилятор кондиционера.
F12 30 A Стеклоподъемники.

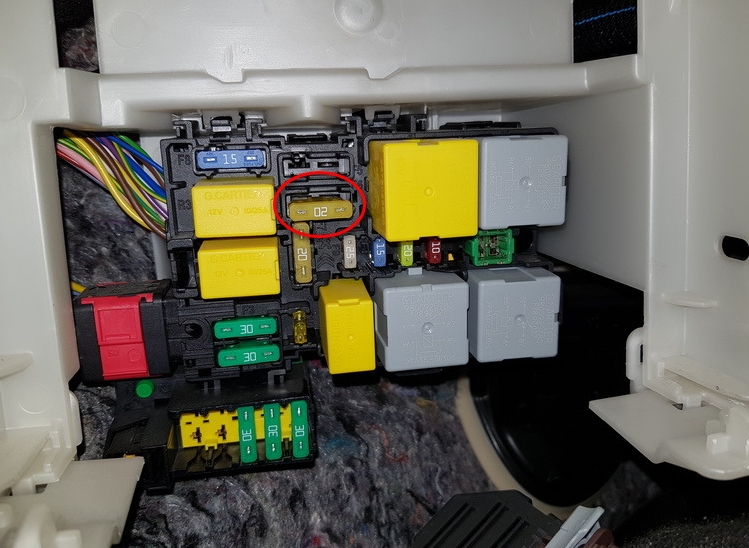

Задний прикуриватель (обведен на фото) защищен F6, а для 2013–2015 годов — F9 в Citroen C4 Picasso.
Блоки под капотом Citroen C4 Picasso
Основной монтажный блок
Установлен слева в моторном отсеке у аккумулятора, прикрыт крышкой для защиты от пыли и влаги.
Вариант №1

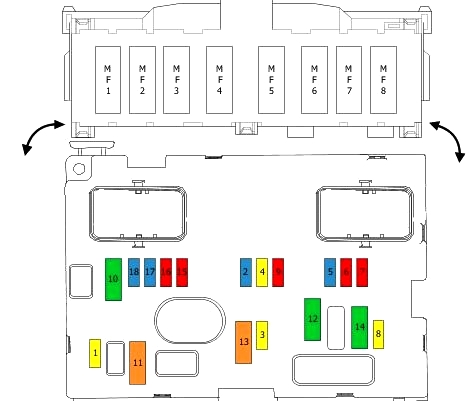

Диаграмма 1
Диаграмма 2
Расшифровка
| 1 | 20A ECU двигателя |
| 2 | 15A Гудок |
| 3 | 10A Насосы омывателя |
| 4 | 20A Омыватель фар |
| 5 | 15A Топливный насос |
| 6 | 10A Биксенон, регулятор фар, сцепление, BSR |
| 7 | 10A АКПП, датчик охлаждайки, ГУР |
| 8 | 15A/20A Стартер |
| 9 | 10A Стоп-сигналы |
| 10 | 30A ECU двигателя |
| 11 | 40A Вентилятор охлаждения |
| 12 | 30A Очиститель лобового |
| 13 | 40A BSI модуль |
| 14 | 30A Турбонаддув, рекуператор |
| 15 | 10A Дальний свет справа |
| 16 | 10A Дальний свет слева |
| 17 | 15A Ближний свет слева |
| 18 | 15A Ближний свет справа |
| 19 | Системы двигателя |
| 20 | 15A ECU |
| 21 | 10А Подогрев топлива 5A Реле охлаждения |
| MF1 | 30A ABS |
| MF2 | 30A ABS |
| MF3 | 30A Стояночный тормоз |
| MF4 | 80А Предпусковой подогрев |
| MF5 | 20A Омыватель фар |
| MF6 | 50А Кондиционер/обогрев |
| MF7 | 50A |
| MF8 | 50A Подвеска |
MF* — высокотоковые предохранители в нижней боковой части блока под капотом.
Вариант №2
Диаграмма
Назначение
F1 15A ECU — защита генератора
F2 5A Вентилятор охлаждения
F4 5A Стабилизатор напряжения
F5 15A ECU
F7 10A ECU
F8 10A ECU
F9 30A Багажник
F11 15A Корректор фар — присадка
F12 5A Парктроник — ремни
F13 —
F14 25A Омыватель — компрессор
F16 —
F17 10A BSI
F18 25A Hi-Fi
F19 30А Очиститель
F15 5A Адаптивный круиз — OBD — ГУР
F20 15A Очиститель
F21 20A Омыватель фар
F22 15A Гудок
F23 15A Дальний свет левый
F24 15A Дальний свет правый
F25 —
F26 —
F27 5A Фара с шторкой левая
F28 5A Фара с шторкой правая
F29 30A Стартер
F30 30A ECU
R2 —
R3 —
R4 — ECU — вентилятор — стабилизатор
R7 — Стартер
R8 —
R9 —
R10 — Омыватель
R11 — Омыватель фар
R12 — Гудок
R13 — Фара левая
R16 —
R17 — Фара правая
R6 — Замок руля — корректор — парктроник — BSI
F6 20A ECU
F9 10A Противоугонка
R1 — ECU
R5 — ECU
R14 — Дальний правый
R15 — Дальний левый
F3 5A ECU
Блок на аккумуляторе
Пример конструкции
Вариант №1
Диаграмма
Расшифровка
| 1 | — |
| 2 | — |
| 3 | (5A) Датчик АКБ |
| 4 | (5A) ECU АКПП |
| 5 | (5A/15A) OBD-разъем |
| 6 | (15A) ECU АКПП |
| 7 | (5A) ABS/ESP |
| 8 | (20A) Задняя 12В розетка |
| FL9 | (60A) BSI модуль |
| FL10 | (80A) ГУР |
| FL11 | (30A) ECU АКПП |
| FL12 | (60A) Вентилятор охлаждения |
| FL13 | (60A) BSI модуль |
| FL14 | (70A) Свечи накаливания |
| FL15 | (100A) Реле защиты |
| FL16 | — |
Вариант №2
F1 80A Плата предохранителей
F2 70A Плата предохранителей
F3 50A ESP
F4 15A Сигнализация
F5 40A ESP
F6 —
F7 —
F8 80A ГУР
F9 125A Плата предохранителей
F10 60A BSI
F11 40A Салонный блок 5
F12 60A Салонный блок 3
F13 60A Салонный блок 3
F14 —
F15 —
F16 70A Подогрев
F17 —
F18 50A —
F19 40A
F20 30A Plug-in 12В
F21 5A —
F23 60A Вентилятор
F24 40A Кондиционер
F25 —
F26 30A МКПП
F27 80A Защита
F22 5A Датчик АКБ
Электросхемы Citroen C4 Picasso
Если нужны детали, скачайте полные электросхемы Citroen C4 Picasso в архиве. Для вопросов или дополнений оставьте комментарий.
