Предохранители и реле Citroën Berlingo

Citroen Berlingo — компактный коммерческий фургон, доступный в разнообразных версиях и оснащениях с 1996 года. Первое поколение появилось на рынке в 1997–2007 годах, включая модели 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 годов выпуска. Второе поколение после значительного рестайлинга выпускается с 2008 года и до сих пор, охватывая период 2008–2019 и последующие годы. В этой статье мы подробно разберем все предохранители и реле Citroen Berlingo для первого и второго поколений, включая схемы расположения, замену предохранителей Citroen Berlingo и диагностику электрических систем.

Ключевые блоки с электрическими предохранителями для обоих поколений размещены:

• слева от приборной панели (за защитной крышкой);
• в моторном компарте (рядом с аккумулятором под пластиковой защитой).

Первое поколение

Блок в моторном отсеке

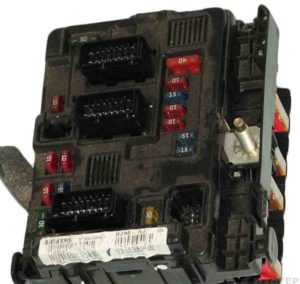

Изображение блока

Диаграмма расположения

Расшифровка предохранителей

F1	10А Фонари заднего хода, блок предварительного подогрева, выключатель сцепления
F2	15А Топливный насос
F3	10А ЭБУ ABS
F4	10А ЭБУ мотора
F5	10А Резерв
F6	15А Передние противотуманки
F7	20А Омыватель фар
F8	20А ЭБУ двигателя, реле вентилятора охлаждения
F9	15А Левая фара ближнего света
F10	15А Правая фара ближнего света
F11	10А Левая фара дальнего света
F12	10А Правая фара дальнего света
F13	15А Клааксон
F14	10А Омыватель лобового стекла
F15	30А Датчики мотора
F16	30А Насос воздуха
F17	30А Щетки лобового стекла
F18	40А Вентилятор климат-контроля

Блок в пассажирском отсеке

Диаграмма

Расшифровка

F1	15А Щетки заднего стекла (с распашными дверями), розетка 12 В (Modutop)
F4	20А Магнитола, приборная панель, дисплей, COM2000
F5	15А Сирена сигнализации
F6	10А Диагностический порт Citroen Berlingo
F7	15А Система безопасности
F9	30А Обогрев сидений, вентилятор Modutop
F10	40А Обогрев заднего стекла, зеркала с подогревом
F11	15А Щетки заднего стекла
F12	30А Электролюк, стеклоподъемники Citroen Berlingo
F14	10А VAN-сеть COM2000
F15	15А VAN для приборов, магнитолы, дисплея
F16	30А Центральный замок дверей
F20	10А Правый задний стоп-сигнал
F21	15А Левый задний стоп-сигнал
F22	20А Предохранитель прикуривателя Citroen Berlingo, 12В розетка, регулировка зеркал, освещение салона, лампа для чтения

Прикуриватель защищен предохранителями №1 и 22.

Второе поколение

Блоки в моторном отсеке

Основной блок предохранителей и реле

Диаграмма

Расшифровка

Предохранители

• F1 20A ЭБУ двигателя — питание реле двухскоростного вентилятора
• F2 15A Клааксон
• F3 10A Омыватели переднего и заднего стекол
• F4 20A Омыватель фар
• F5 15A Подогрев топлива DV6 — насос TU5JP4
• F6 10A ЭБУ ABS/ESP — датчик руля, гироскоп, насос ГУР
• F7 10A Датчик тормоза — выключатель сцепления
• F8 25A Обмотка стартера
• F9 10A Блок защиты реле — корректор фар
• F10 30A Катушки зажигания TU5JP4 — инжекторы TU5JP4 — клапан DV6
• F11 40A Реле вентилятора
• F12 30A Щетки лобового стекла (малая/большая скорость)
• F13 40A Питание BSI (интеллектуальный модуль)
• F14 30A Насос рециркуляции выхлопа
• F15 10A Правая дальняя фара
• F16 10A Левая дальняя фара
• F17 15A Левая ближняя фара
• F18 15A Правая ближняя фара
• F19 15A Клапан очистки TU5JP4 — лямбда-зонды TU5JP4 — клапан турбины DV6
• F20 10A Датчик топлива DV6 — клапаны турбины DV6
  F21 5A Расходомер DV6 — питание вентилятора PSF1

Реле

• R1 Основное реле ЭБУ двигателя
• R2 Реле питания ЭБУ двигателя
• R3 Реле воздушной системы
• R4 Реле щеток лобового стекла
• R5 Реле щеток (малая/большая скорость)
• R6 Реле распределения + после контакта
• R7 Реле вентилятора кондиционера
• R8 Реле стартера
• R9 Реле омывателя лобового
• R10 Реле омывателя заднего
• R11 Реле омывателя фар
• R12 Реле клаксона

Блок на крышке АКБ

Подробности расположения и замены аккумулятора на Citroen Berlingo смотрите в видео.

Диаграмма

Функции элементов

1. Модуль зарядки — 5А
2. Диагностика — 15А
3. Педаль тормоза — 15А
4. —
5. Насос ГУР — 80А
6. Предподогрев — 70А
7. Защита реле — 100А
8. —
9. —
10. Защита двигателя — 30А

Блоки в салоне

Главный блок под панелью слева

Диаграмма

Назначение предохранителей

1. 15А — Щетки заднего стекла
2. —
3. 5А — Эйрбэг
4. 10А — Кондиционер, OBD, зеркало, корректор фар
5. 30А — Стеклоподъемники
6. 30А — Замки
7. 5А — Задний/передний светильники, люк
8. 20А — Аудиосистема, CD, дисплей, TPMS, сигнализация
9. 30А — Розетки 12В (перед/зад)
10. 15А — Верх рулевой колонки
11. 15А — Замок зажигания (малый ток)
12. 15А — Датчики дождя/света, эйрбэг
13. 5А — Приборная панель
14. 15А — Парктроники, климат-контроль, Bluetooth
15. 30А — Блокировка замков
16. —
17. 40А — Подогрев стекла/зеркал

Прикуриватель защищен предохранителем №9.

Расшифровка реле

• R1 — Реле импульсного стеклоподъемника
• R2 — Реле щеток заднего стекла
• R3 — Реле аксессуаров + ACC
• R4 — Реле центрального замка
• R5 — Суперлок задних дверей
• R6 — Суперлок передних дверей
• R7 — Реле активации ЭБУ
• R8 — Реле обогрева заднего стекла

Диаграмма второго блока

Описание компонентов

1. —
2. 20А — Обогрев сидений
3. —
4. 15А — Складывание зеркал
5. 15А — Розетка для холодильника

Вспомогательный блок

Для версий с прицепным устройством, трейлером или специальными кузовами предусмотрен дополнительный блок предохранителей за правой перегородкой.

Диаграмма

Включает:

• 15А — Замок зажигания, опциональный генератор
• 15А — Питание прицепа 12В
• 15А — Постоянное питание трансформеров
• 40А — Аварийная сигнализация

Полные электросхемы

Скачайте детальные PDF-схемы блоков предохранителей для 1-го и 2-го поколений здесь: 1 и 2.

На нашем YouTube-канале доступно видео с обзором этой статьи — смотрите и подписывайтесь для больше информации о ремонте Citroen Berlingo.

Если у вас есть идеи по улучшению этого руководства по предохранителям Citroen Berlingo, оставляйте отзывы в комментариях.
