Предохранители и реле Chevrolet TrailBlazer 3 поколения выпускаются с 2019 по 2026 год. В этой статье вы найдете подробное руководство по предохранителям Chevrolet TrailBlazer 3, включая схемы блоков, их расположение, фотографии и примеры. Особое внимание уделим предохранителю прикуривателя для TrailBlazer 3.
Конфигурация блоков предохранителей и реле для Chevrolet TrailBlazer 3 может варьироваться в зависимости от года производства и комплектации электрики вашего автомобиля.
Блок предохранителей в салоне TrailBlazer 3

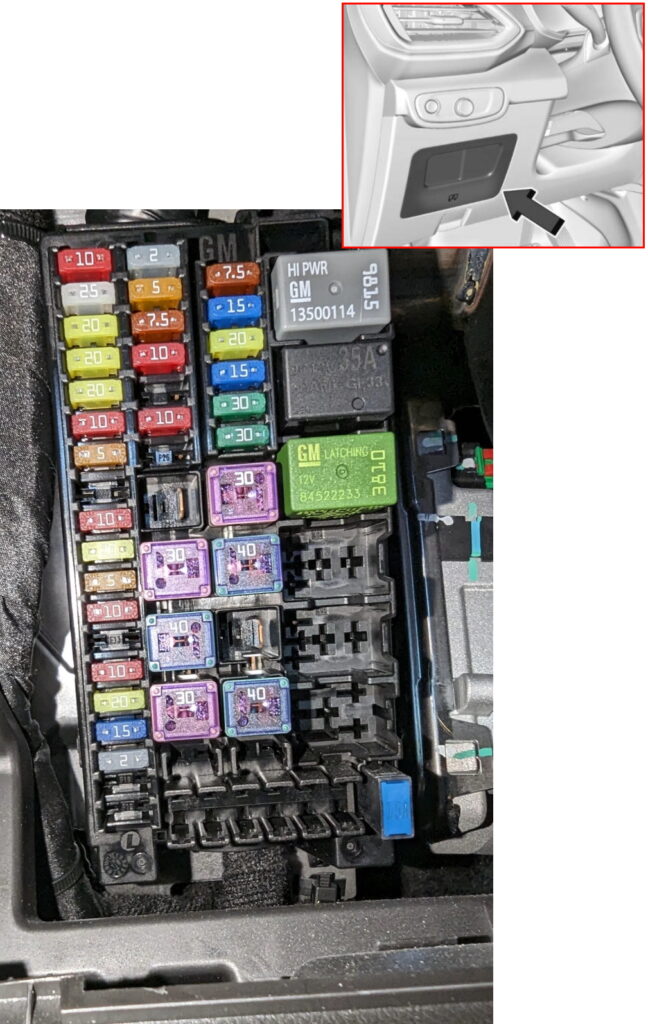

В салоне Chevrolet TrailBlazer 3 блок предохранителей и реле установлен в нижней секции приборной панели, на стороне водителя, за бардачком.

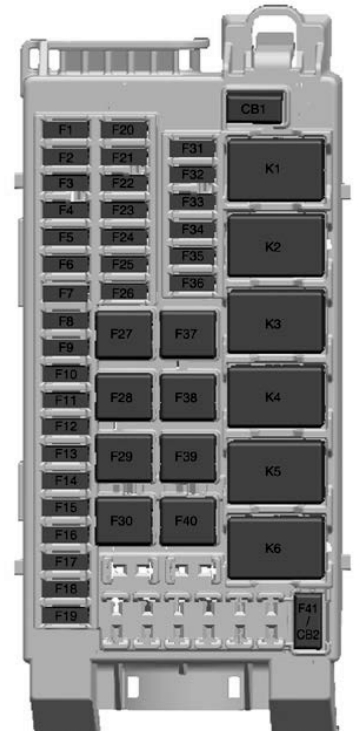

Схема предохранителей в салоне Chevrolet TrailBlazer 3
Описание предохранителей и реле салонного блока
| F01 | (LUMBAR) Сиденья с электроприводом |
| F02 | (SUNROOF) Люк |
| F03 | VBAT 3 — |
| F04 | VBAT 7 — |
| F05 | VBAT 6 — |
| F06 | (AUTO HVAC) Система кондиционирования |
| F07 | CGM |
| F08 | (ST WHL HTR — -) Рулевое колесо с подогревом |
| F09 | DISPLAY |
| F10 | (RADIO) Радио и аудиосистема |
| F11 | ONSTAR |
| F12 | PARK ASSIST — |
| F13 | (MAN. HVAC) Система кондиционирования воздуха |
| F14 | WL CHARGER |
| F15 | VBAT 2 — |
| F16 | VBAT 1 — |
| F17 | (SWC BKLT) Подсветка элементов управления рулевого колеса |
| F18 | (N/A) Не применимо |
| F19 | (N/A) Не применимо |
| F20 | CLOCK SPRING |
| F21 | (OCC SEN) Система обнаружения пассажиров (подушка безопасности) |
| F22 | (DLC) Противоугонная система |
| F23 | SDM |
| F24 | (IGN_SW/ESCL) Замок зажигания |
| F25 | (PWR L-GATE MDL) Электропривод задней двери |
| F26 | SEC FUSE-2 |
| F27 | (PWR SEAT CO-DR) Электропривод сидений |
| F28 | VBAT 8 — |
| F29 | DC-DC AT DC-DC MT |
| F30 | (PWR L-… GATE MDL) Электропривод задней двери |
| F31 | (OSRVM) Обогрев зеркал |
| F32 | FRT HS PWR-1 Обогрев передних сидений |
| F33 | VBAT 4 — |
| F34 | FRT HS PWR-2 Обогрев передних сидений |
| F35 | (AMPLIFIER) Аудиосистема |
| F36 | SEC FUSE-1 |
| F37 | (PWR SEAT DR) Электропривод сидений |
| F38 | (DC-DC 400W DC-DC 200W -. ) Трансформатор постоянного тока в постоянный ток мощностью 400 Вт |
| F39 | (N/A) Не применимо |
| F40 | (HVAC BLOWER -) Двигатель вентилятора переменного тока |
| CB1 | (N/A) Не применимо |
| CB2 | (APO) Розетка дополнительного питания (прикуриватель) |
| K01 | i-RAP ACC — |
| K02 | RUN |
| K03 | LOGISTICS |
| K04 | (N/A) Не применимо |
| K05 | (N/A) Не применимо |
| K06 | (N/A) Не применимо |
Блок предохранителей под капотом Chevrolet TrailBlazer 3

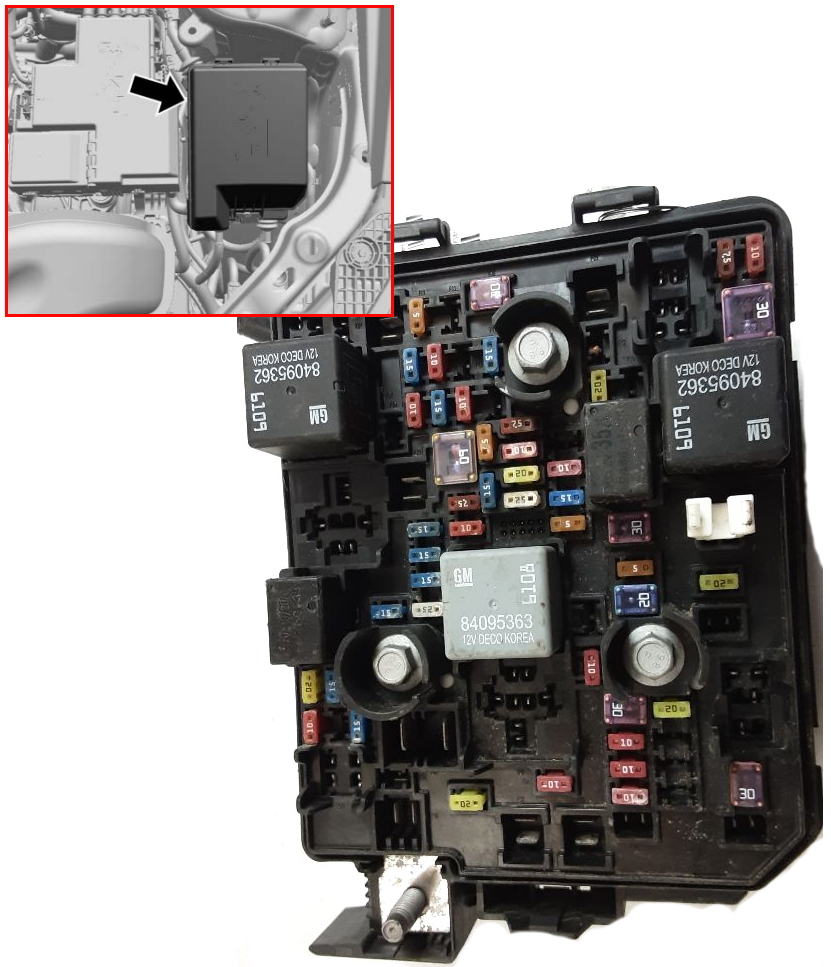

В моторном отсеке TrailBlazer 3 основной блок предохранителей и реле размещен слева от аккумуляторной батареи.

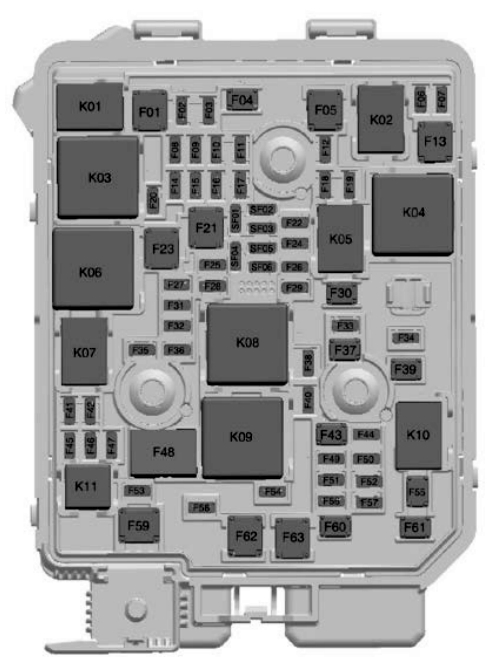

Схема блока под капотом для TrailBlazer 3
Назначение предохранителей и реле подкапотного блока
| F02 | (CLSTR) Панель приборов |
| F03 | (N/A) Не применимо |
| F06 | (OSRVM DEFOG) Обогрев зеркал |
| F07 | (L/GATE RELSE) Электропривод задней двери |
| F08 | (AHL AFL MTR1) Адаптивное переднее освещение |
| F09 | Вентиляционное сиденье |
| F10 | (N/A) Не применимо |
| F11 | (AHL AFL MTR2) Адаптивное переднее освещение |
| F12 | (N/A) Не применимо |
| F14 | ISRVM REAR VIEW CAMERA |
| F15 | DEFC MDL RUN/CRNK |
| F16 | (HDLP LVL) Фары |
| F17 | N/A-DSL |
| F18 | FTZM |
| F19 | (N/A) Не применимо |
| F20 | (N/A) Не применимо |
| F22 | (TRLR ST/TRN LT — TRLR) Прицепные огни |
| F24 | (ESCL) Блокировка рулевого управления |
| F25 | ECM TCM RUN/CRNK |
| F26 | (FRT/REAR WSW PUMP) Омыватель лобового стекла |
| F27 | (IGN COIL-GAS ECM PT3-. DSL) Катушка зажигания |
| F28 | AERO SH |
| F29 | (AHL AFL MDL) Адаптивное освещение переднего хода |
| F31 | ECM PT2 |
| F32 | (ENG COMP2) Система управления двигателем |
| F33 | (RVC) Датчик регулируемого напряжения |
| F34 | (FRT FOG LP) Передние противотуманные фары |
| F35 | (ENG COMP1) Система управления двигателем |
| F36 | ECM PT1 |
| F38 | (TRLR PRK LAMP — TRLR) Фары прицепа |
| F40 | AUX WATER PUMP |
| F41 | (REAR WPR) Задний стеклоочиститель |
| F42 | (HORN) Гудок |
| F44 | (REAR WPR PRK) Задний стеклоочиститель |
| F45 | (A/C CLTCH) Магнитная муфта кондиционера |
| F46 | (N/A) Не применимо |
| F47 | ECM BATT-GAS ECM BATT-DSL |
| F49 | (HDLP HI LH) Дальний свет левой фары |
| F50 | (N/A) Не применимо |
| F51 | (HDLP HI RH) Дальний свет правой фары |
| F52 | NOX SOOT SNSR -DSL TRLR ST/TRN RT — TRLR |
| F53 | (N/A) Не применимо |
| F54 | (PEPS) Пассивный вход/пассивный запуск (кнопка запуска) |
| F56 | CNSTR VENT SOL- GAS DEFC MDL-DSL |
| F57 | DEFC MDL |
| F58 | (TCM BATT) Блок управления трансмиссией |
| SF01 | (SPARE) Запасной предохранитель |
| SF02 | (SPARE) Запасной предохранитель |
| SF03 | (SPARE) Запасной предохранитель |
| SF04 | (SPARE) Запасной предохранитель |
| SF05 | (SPARE) Запасной предохранитель |
| SF06 | (SPARE) Запасной предохранитель |
| F48 | (GLOW PLUG) Нагреватель свечей накаливания |
| F01 | (N/A) Не применимо |
| F05 | (N/A) Не применимо |
| F13 | (REAR WNDW DEFOG) Противотуманное устройство заднего стекла |
| F21 | E-. BOOST PWR1 |
| F23 | (STRTR PINION) Система стартера |
| F59 | (N/A) Не применимо |
| F62 | (FUEL HTR DSL) Подогреватель топлива |
| F63 | (N/A) Не применимо |
| F04 | (FRT WPR) Передние стеклоочистители |
| F30 | (STRTR SOL) Система стартера |
| F37 | AUX OIL PUMP насос |
| F39 | (N/A) Не применимо |
| F43 | (PWR WNDW RT) Электрические стеклоподъемники |
| F55 | (PWR WNDW LT) Электрические стеклоподъемники |
| F60 | (DEF HTR) Заднее стекло Подогреватель |
| F61 | (N/A) Не применимо |
| K03 | RUN/CRNK |
| K04 | (REAR DEFOG) Заглушка заднего стекла |
| K06 | (STRTR PINION) Система стартера |
| K08 | Реле силового агрегата |
| K09 | (FUEL HTR DSL) Подогреватель топлива |
| K01 | (N/A) Не применимо |
| K02 | (N/A) Не применимо |
| K05 | (STRTR SOL) Система стартера |
| K07 | (A/C CNTRL) Кондиционер |
| K10 | (N/A) Не применимо |
| K11 | (N/A) Не применимо |

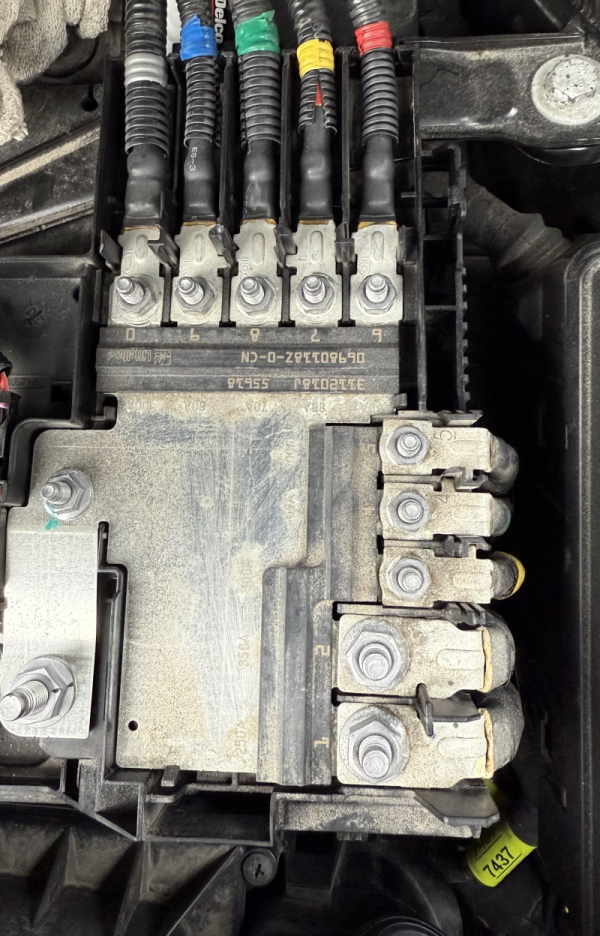

На положительном выводе аккумулятора Chevrolet TrailBlazer 3 размещен главный силовой блок с высокомощными предохранителями в формате плавких вставок.
Блок предохранителей в багажнике TrailBlazer 3

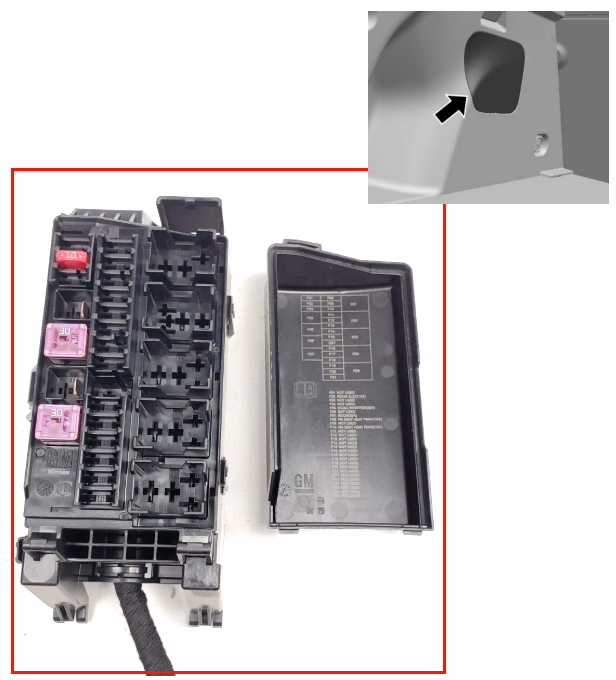

В багажном отделении Chevrolet TrailBlazer 3 дополнительный блок с предохранителями и реле скрыт слева за панелью обшивки.

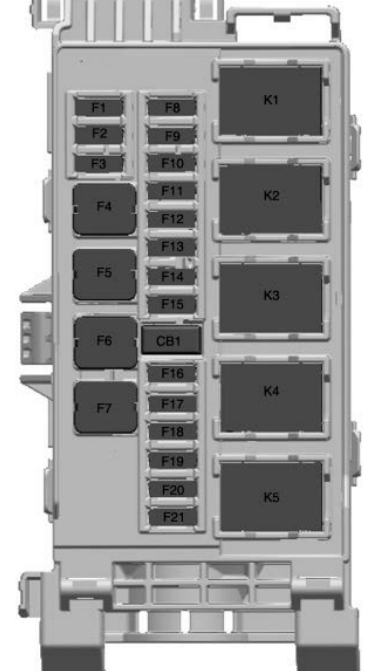

Схема блока в багажнике
Расшифровка предохранителей багажного блока Chevrolet TrailBlazer 3
| F01 | (N/A) Не применимо |
| F02 | (RDCM ELEC) Модуль управления задним приводом (электрический) |
| F03 | (N/A) Не применимо |
| F04 | (N/A) Не применимо |
| F05 | (DC/AC INVERTER) Розетка питания (инвертор DC/AC) |
| F06 | (N/A) Не применимо |
| F07 | (RDCM) Модуль управления задним приводом |
| F08 | (RR SEAT HEAT PWR1) Обогрев заднего сиденья |
| F09 | (N/A) Не применимо |
| F10 | (RR SEAT HEAT PWR2) Обогрев заднего сиденья |
| F11 | (N/A) Не применимо |
| F12 | (N/A) Не применимо |
| F13 | (N/A) Не применимо |
| F14 | (N/A) Не применимо |
| F15 | (N/A) Не применимо |
| F16 | (N/A) Не применимо |
| F17 | (N/A) Не применимо |
| F18 | (N/A) Не применимо |
| F19 | (N/A) Не применимо |
| F20 | (N/A) Не применимо |
| F21 | (N/A) Не применимо |
| CB1 | (N/A) Не применимо |
| K01 | (N/A) Не применимо |
| K02 | (N/A) Не применимо |
| K03 | (N/A) Не применимо |
| K04 | (N/A) Не применимо |
| K05 | (N/A) Не применимо |
Если у вас остались вопросы по предохранителям Chevrolet TrailBlazer 3, оставьте их в комментариях.
