Chevrolet TrailBlazer второго поколения производился в период с 2011 по 2019 год, включая модели 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 и 2019 годов выпуска. В этой статье собрана вся необходимая информация о предохранителях и реле Chevrolet TrailBlazer 2, с детальными схемами блоков предохранителей, указанием их расположения, фотографиями и примерами. Особо остановимся на предохранителе прикуривателя, а также добавим ключевые слова для поиска: предохранители TrailBlazer 2, реле Chevrolet TrailBlazer, схема замены предохранителей.
Конфигурация блоков предохранителей и реле, а также их функции могут варьироваться в зависимости от года выпуска автомобиля и комплектации электрической системы.
Расположение блока в салоне
В интерьере автомобиля основной блок предохранителей и реле размещен в нижней секции торпедо, на стороне водителя, позади перчаточного отсека.

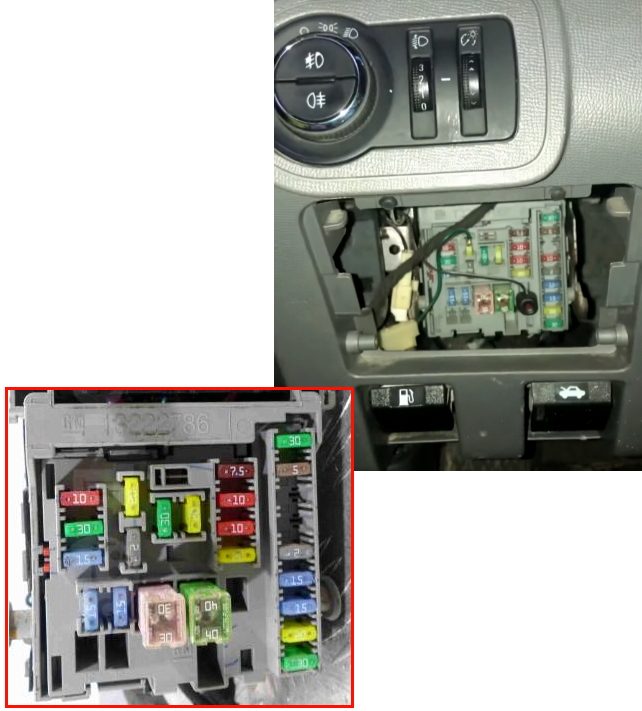

Пример фото расположения

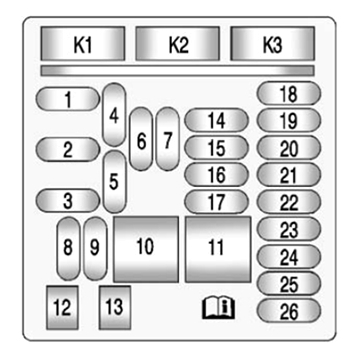

Диаграмма схемы
Расшифровка предохранителей
| 1 | 10А Автоматический контроль системы климат-контроля, вентиляции и обогрева |
| 2 | 30А Модуль управления кузовной электроникой (HVAC-система) |
| 3 | 15А Модуль управления кузовной электроникой (5) — стоп-сигналы |
| 4 | 20А Гнездо для аксессуаров |
| 5 | 2А Кольцевой контакт airbag в руле |
| 6 | 30А Электростеклоподъемники окон |
| 7 | 20А Прикуриватель и розетка |
| 8 | 15А Модуль управления кузовной электроникой (2) — левый ближний свет |
| 9 | 15А Модуль управления кузовной электроникой (4) — правый ближний свет |
| 10 | 30А Модуль управления кузовной электроникой (8) |
| 11 | 40А Ретейн питания допоборудования и 12В для дополнительного оборудования |
| 12 | — |
| 13 | — |
| 14 | 7,5А OBD-диагностический разъем |
| 15 | 10А Контроллер airbag-системы |
| 16 | 10А Панель приборов |
| 17 | 20А Аудиосистема |
| 18 | 30А Блокировка вентилятора HVAC |
| 19 | 5А Электрорегулировка боковых зеркал |
| 20 | — |
| 21 | 10А Контроллер климат-системы |
| 22 | 2А Замыкание зажигания |
| 23 | 15А Модуль управления кузовной электроникой (5) |
| 24 | 15А Модуль управления кузовной электроникой (3) |
| 25 | 20А Кнопка управления стеклоподъемниками |
| 26 | 30А Электропривод сидений |
Функционирование прикуривателя обеспечивают предохранители №4 и №7 по 20А каждый.
В верхнем отсеке блока размещены реле для питания дополнительного оборудования.
Блок в моторном отсеке

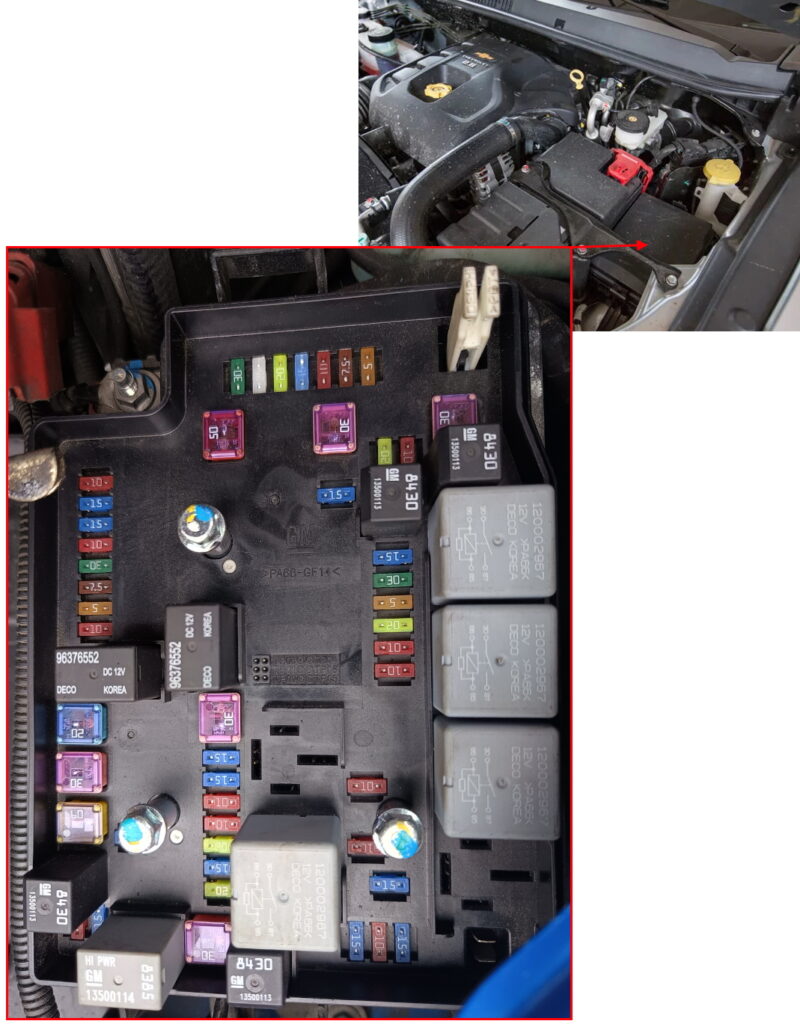

В подкапотном пространстве главный блок предохранителей и реле установлен слева от аккумуляторной батареи.

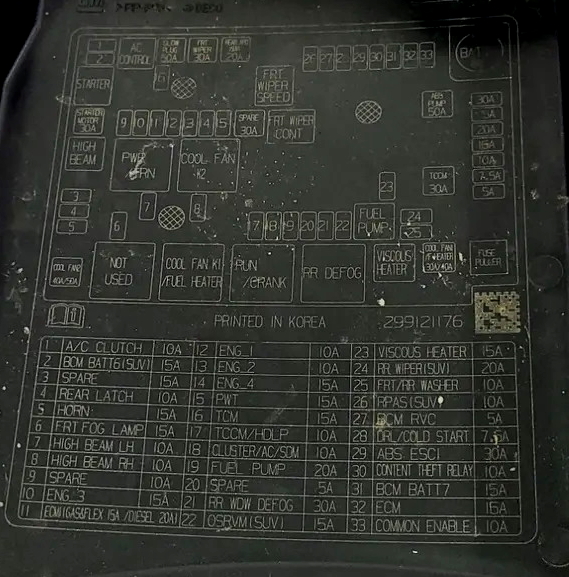

Проверяйте функции элементов по схемам на внутренней стороне крышки блока предохранителей.

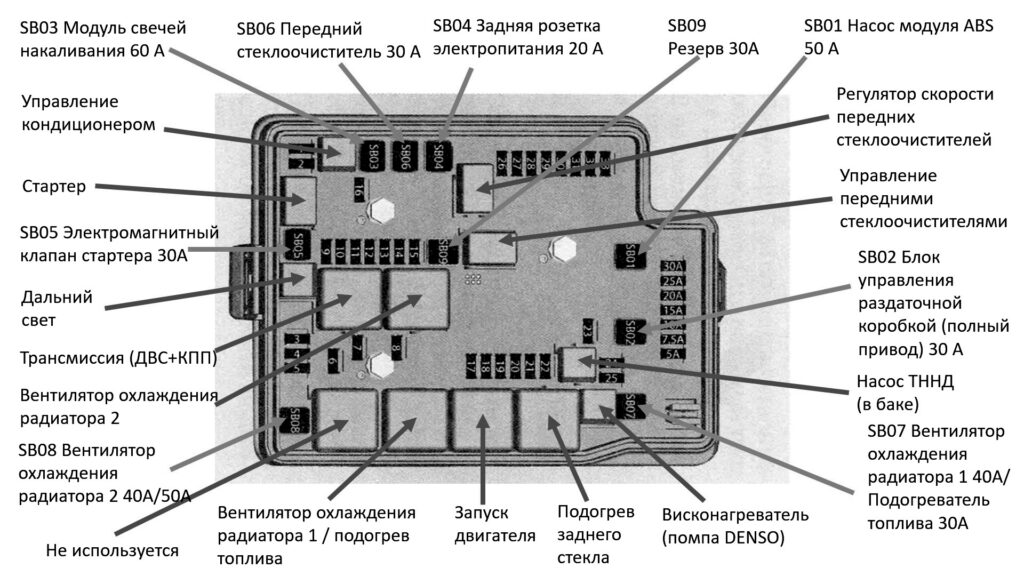

Схема блока
Расшифровка элементов
| 1 | 10А Сцепление компрессора A/C |
| 2 | 15А Модуль управления кузовной электроникой (6) — сигнал заднего хода |
| 3 | 15А Резервный слот |
| 4 | 10А Центральный замок багажника |
| 5 | 15А Гудок |
| 6 | 15А Противотуманные фары спереди |
| 7 | 10А Левый дальний световой луч |
| 8 | 10А Правый дальний световой луч |
| 9 | 10А Резервный слот |
| 10 | 15А Реле АКПП (3) |
| 11 | 20А ECU дизеля (1) 15А ECU бензина (1) |
| 12 | 10А Реле АКПП (1) |
| 13 | 10А Реле АКПП (2) |
| 14 | 15А Реле АКПП (4) |
| 15 | 15А Реле стартера/запуска |
| 16 | 15А Контроллер TCS |
| 17 | 10А Раздаточная коробка и коррекция фар |
| 18 | 10А Питание A/C и airbag-модуль |
| 19 | 20А Насос подачи топлива |
| 20 | 5А Резервный слот |
| 21 | 30А Обогрев заднего стекла |
| 22 | 15А Обогрев зеркал |
| 23 | 15А Допобогреватель |
| 24 | 20А Щетки заднего стекла |
| 25 | 10А Насосы омывателя |
| 26 | 10А Парктроники задние |
| 27 | 5А BCM-модуль |
| 28 | — |
| 29 | 30А ABS-блок |
| 30 | 10А Антиугонная система |
| 31 | 15А Кузовной BCM |
| 32 | 15А ECU (от АКБ) |
| 33 | 10А Общий активационный |
| SB01 | 50А ABS-насос |
| SB02 | 30А Трансфер-кейс (4WD) |
| SB03 | 60А Глоу-плагин |
| SB04 | 20А Задняя 12В розетка |
| SB05 | 30А Стартер-соленоид |
| SB06 | 30А Передний дворник |
| SB07 | 30А Топливный нагреватель 40А Радиатор-вентилятор 1 |
| SB08 | 50А Радиатор-вентилятор 2 |
| SB09 | 30А Резервный слот |
Если у вас есть дополнения по предохранителям Chevrolet TrailBlazer 2 — делитесь в комментариях.
