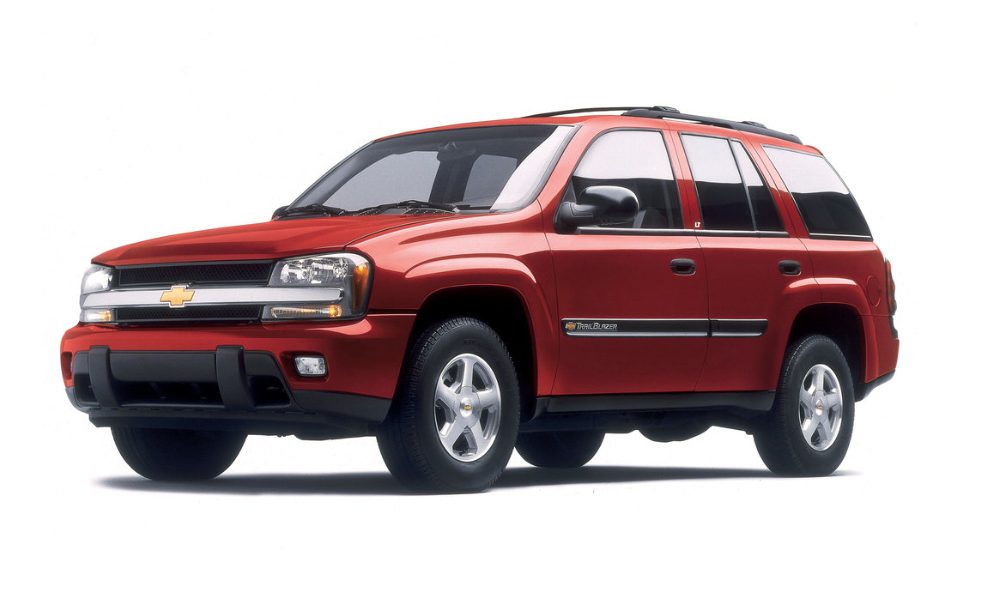

Предохранители Chevrolet TrailBlazer 1 поколения: автомобиль производился в 2001-2010 годах под кодом платформы GMT360. За указанный период TrailBlazer прошел рестайлинг. В этой статье мы разберем расположение блоков предохранителей и реле Шевроле Трейлблейзер первого поколения, предоставим схемы, фото и детальное описание. Особое внимание уделим предохранителю для прикуривателя, а также другим ключевым элементам электрической системы.
Функции предохранителей и реле в Chevrolet TrailBlazer могут варьироваться в зависимости от года выпуска, комплектации и электрического оборудования вашего SUV.

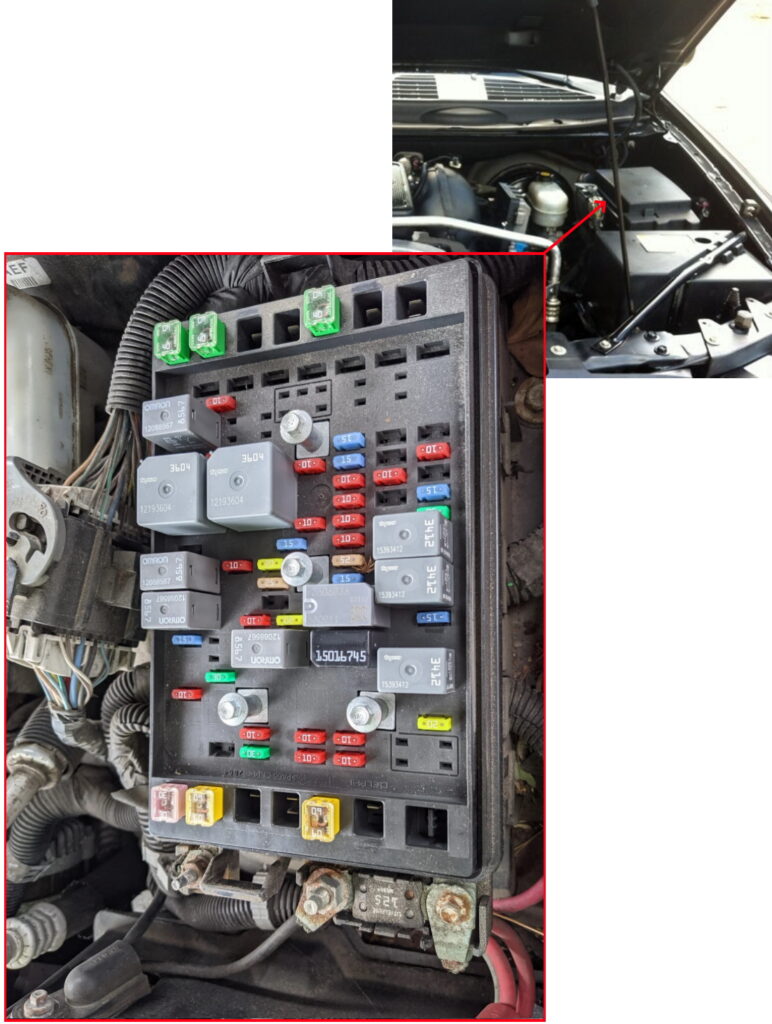

Расположение блока предохранителей под капотом
Основной блок с предохранителями и реле в моторном отсеке Chevrolet TrailBlazer 1 поколения размещен слева от аккумулятора, под капотом, для удобного доступа во время диагностики электрики.

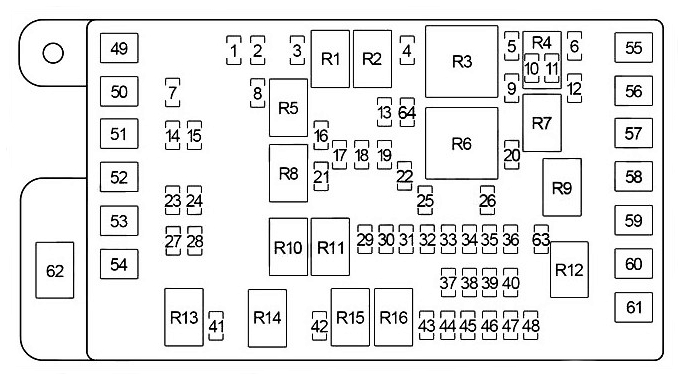

Схема блока предохранителей под капотом Chevrolet TrailBlazer
Расшифровка предохранителей и реле
| 1 | 10A Электромагнитный клапан вентиляции адсорбера системы улавливания паров топлива (EVAP), модуль управления коробкой передач (TCM) |
| 2 | 10A 2005–2009 (5,3 л, 6,0 л): Блок управления кузовным оборудованием (BCM), противоугонная сигнализация, модуль управления противоугонной системой |
| 3 | 15A Насос жидкости омывателя ветрового стекла |
| 4 | 10A Фары дальнего света, реле дальнего света |
| 5 | 10A 2005-2009 (5,3 л, 6,0 л): кислородный датчик с подогревом |
| 6 | 10A 4.2L: Реле кондиционера |
| 10A 2005-2009 (5,3 л, 6,0 л): кислородный датчик с подогревом | |
| 7 | – |
| 8 | 25A 2003: Модуль управления переключением раздаточной коробки, двигатель датчика положения раздаточной коробки |
| 30A 2004-2009: Электродвигатель энкодера раздаточной коробки, модуль управления переключением раздаточной коробки. | |
| 9 | 20A 2005-2009 (5,3 л, 6,0 л): топливные форсунки, катушки зажигания (правая сторона) |
| 15A 2003-2004 (5,3 л): Топливные форсунки, катушки зажигания (правая сторона) | |
| 10A 2006-2009 (4,2 л): кислородный датчик с подогревом | |
| 10 | 15A 2003-2004 (5,3 л): Топливные форсунки, катушки зажигания (левая сторона) |
| 15A Соленоид продувки адсорбера системы улавливания паров топлива (EVAP), датчик массового расхода воздуха (MAF)/температуры воздуха на впуске (IAT), масляный коллектор подъемника клапана (VLOM) в сборе | |
| 11 | 15A 5,3 л, 6,0 л: Модуль управления приводом дроссельной заслонки (TAC) — модуль управления трансмиссией (PCM) / модуль управления двигателем (ECM) |
| 12 | 10A 2003-2004: Блок управления кузовным оборудованием (BCM), противоугонная сигнализация, модуль управления противоугонной системой |
| 20A 2005-2009 (5,3 л, 6,0 л): топливные форсунки, катушки зажигания (левая сторона) | |
| 10A 2005–2009 (4,2 л): Блок управления кузовным оборудованием (BCM), противоугонная сигнализация, модуль управления противоугонной системой | |
| 13 | 10A Разъем прицепа (правый указатель поворота) |
| 14 | 30A Автоматический компрессор с контролем уровня |
| 15 | 10A Разъем прицепа (фонари заднего хода) |
| 16 | 10A Разъем прицепа (левый указатель поворота) |
| 17 | 5A Замок зажигания |
| 18 | 25A Выключатель стоп-сигнала |
| 19 | 20A Прикуриватель, разъем канала передачи данных (DLC) |
| 20 | 10A 5,3 л, 6,0 л: реле кондиционера |
| 21 | 20A Реле топливного насоса, модуль управления силовым агрегатом (PCM) |
| 22 | 15A Реле электронных регулируемых педалей (EAP) |
| 23 | 10A Правая фара дальнего света |
| 24 | 10A Левая фара дальнего света |
| 25 | 10A Модуль управления силовым агрегатом (PCM) / модуль управления двигателем (ECM) |
| 26 | 10A Выключатель стоп-сигналов, привод блокировки переключения передач A/T |
| 27 | 10A Правая фара ближнего света |
| 28 | 10A Левая фара ближнего света |
| 29 | 15A Реле модуля привода фары (HDM) |
| 30 | 25A Модуль указателей поворота/аварийной сигнализации |
| 31 | 10A Модуль управления кузовным оборудованием (BCM) |
| 32 | 10A Модуль системы давления переднего пассажира (PPS) в надувных подушках безопасности, датчик надувных подушек безопасности и диагностический модуль (SDM), датчик опрокидывания |
| 33 | 10A 2003-2008: Вентилятор охлаждения двигателя (модуль привода вентилятора) |
| 34 | 10A Реле зажигания № 1, реле кондиционера, переключатель парковочного/нейтрального положения (PNP), приводы регулировки фар, модуль инвертора, переключатель стоп-сигналов, переключатель контроля тяги, переключатель регулировки фар, комбинация приборов, указатель поворота/многофункциональный переключатель, внутренняя часть Зеркало заднего вида |
| 35 | 10A 2003: Соленоид продувки адсорбера EVAP, соленоид вентиляции адсорбера EVAP |
| 15A 2004–2009: Реле электронных регулируемых педалей (EAP), фонари заднего хода (переключатель парковочного/нейтрального положения (PNP)) | |
| 36 | 15A 4,2 л: модуль управления трансмиссией (PCM) / модуль управления двигателем (ECM), топливные форсунки, катушки зажигания |
| 15A 5,3 л, 6,0 л: Модуль управления двигателем (ECM) | |
| 37 | 15A 2004-2008 (4,2 л): Реле насоса впрыска вторичного воздуха (AIR), насос впрыска вторичного воздуха (AIR), соленоид впрыска вторичного воздуха (AIR) |
| 38 | 10A 4.2L: модуль управления силовым агрегатом (PCM), модуль управления приводом дроссельной заслонки (TAC) |
| 15A 2003-2004 (5,3 л): кислородные датчики с подогревом | |
| 15A 2009: Реле насоса впрыска вторичного воздуха (AIR) | |
| 39 | 15A 2003: Фонари заднего хода (переключатель парковочного/нейтрального положения (PNP)) |
| 10A 2004-2005: Соленоид продувки адсорбера EVAP, соленоид вентиляции адсорбера EVAP | |
| 40 | 10A 2003-2005 (4,2 л): кислородные датчики с подогревом |
| 15A 2003-2004 (5,3 л): кислородные датчики с подогревом | |
| 15A 2005–2009 (5,3 л, 6,0 л): электромагнитный клапан переключения 1–2 (1–2 SS), электромагнитный клапан переключения 2–3 (2–3 SS), электромагнитный клапан переключения 3–2 (2–3 SS), Электромагнитный клапан муфты гидротрансформатора (TCC), электромагнитный клапан муфты гидротрансформатора с широтно-импульсной модуляцией (TCC PWM), модуль управления коробкой передач (TCM) | |
| 41 | 20A Реле омывателя фар, реле электродвигателя очистителя заднего стекла |
| 42 | 15A Реле передних противотуманных фар |
| 43 | 30A Тормозная проводка прицепа |
| 44 | 15A Реле звукового сигнала |
| 45 | 10A Кластер панели приборов (IPC) |
| 46 | 10A 2005-2009 (5,3 л, 6,0 л): Модуль управления двигателем (ECM) |
| 47 | 15A 2005-2009: Регулируемое управление напряжением |
| 48 | 15A 2009: Модуль управления двигателем (ECM) |
| 49 | 30A Соединитель прицепа |
| 50 | 60A ABS — электронный модуль управления тормозной системой (EBCM) |
| 51 | 60A 4.2L: Реле насоса впрыска вторичного воздуха (AIR) |
| 52 | 60A 2006–2009: Система повышения устойчивости автомобиля (VSES) — электронный модуль управления тормозами (EBCM) |
| 53 | – |
| 54 | – |
| 55 | 40A 2006-2009: Модуль управления двигателем вентилятора, блок резистора двигателя вентилятора. |
| 56 | 40A Реле стартера, замок зажигания |
| 57 | – |
| 58 | 40A 2003–2005: Блок резистора электродвигателя вентилятора (HVAC Manual), процессор управления электродвигателем вентилятора (HVAC Auto) |
| 59 | 40A Выключатель зажигания |
| 60 | – |
| 61 | – |
| 62 | 125A Блок предохранителей (пассажирский салон) |
| 63 | 15A 2009: Соленоид продувки адсорбера системы улавливания паров топлива (EVAP), датчик массового расхода воздуха (MAF)/температуры воздуха на впуске (IAT), масляный коллектор подъемника клапана (VLOM) в сборе |
| 64 | 15A 2009 (Saab): Соленоид продувки адсорбера системы улавливания паров топлива (EVAP), датчик массового расхода воздуха (MAF)/температуры воздуха на впуске (IAT) |
| Реле | |
| R1 | Насос жидкости омывателя ветрового стекла |
| R2 | Фары дальнего света |
| R3 | 2003-2004 (5,3 л): Зажигание (предохранители: «5», «10», «11») |
| 2005-2009: Модуль управления трансмиссией (PCM) / Модуль управления двигателем (ECM) | |
| R4 | 4,2 л: Кондиционер |
| 2009: Насос впрыска вторичного воздуха (AIR) | |
| R5 | – |
| R6 | Стартер |
| R7 | 5,3 л, 6,0 л: кондиционер |
| R8 | Топливный насос |
| R9 | Электронные регулируемые педали (EAP) |
| R10 | Вентилятор охлаждения двигателя |
| R11 | Модуль привода фары (фары ближнего света) |
| R12 | – |
| R13 | Система омывателя фар |
| R14 | Насос жидкости омывателя заднего стекла |
| R15 | Передняя противотуманная фара |
| R16 | Сигнал |
Предохранитель прикуривателя в блоке под капотом обозначен номером 19 с номиналом 20A, обеспечивая защиту розетки и диагностического интерфейса DLC.

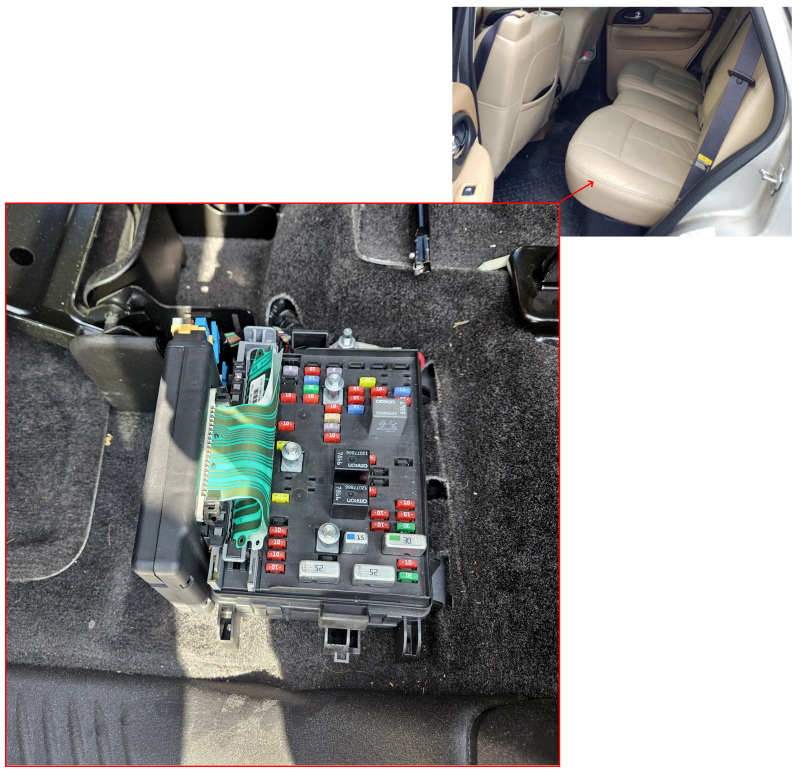

Блок предохранителей в пассажирском отсеке
Внутренний блок предохранителей и реле Chevrolet TrailBlazer 1 поколения находится под пассажирским задним сиденьем, что типично для компактных SUV с продуманной эргономикой.

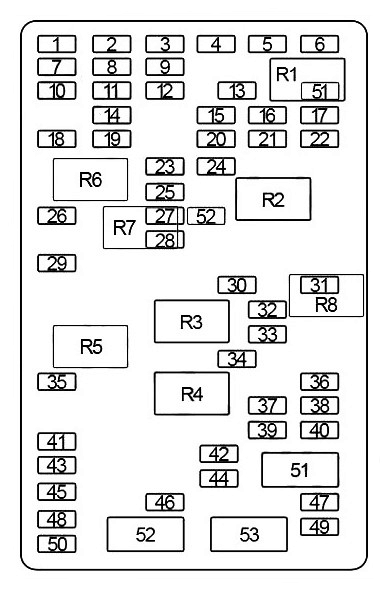

Схема блока предохранителей в салоне TrailBlazer
Описание предохранителей и реле в салоне
| 1 | – |
| 2 | – |
| 3 | – |
| 4 | – |
| 5 | – |
| 6 | – |
| 7 | 3/10А Блок управления кузовным оборудованием (BCM) |
| 8 | 10A Электронный модуль управления тормозной системой (EBCM) |
| 9 | 3A Блок управления кузовным оборудованием (BCM) |
| 10 | — |
| 11 | 15A Переключатель управления раздаточной коробкой, компрессор автоматической регулировки уровня (ALC), исполнительный механизм переднего моста |
| 12 | 10A Коробка передач, привод блокировки переключения передач автоматической коробки передач, модуль управления двигателем (ECM), модуль управления силовым агрегатом (PCM), модуль управления противоугонной системой, электромагнитный клапан переключения передач 1-2 (1-2 SS), электромагнитный клапан переключения передач 2-3 (2-3 SS) ) Клапан, электромагнитный клапан переключения передач 3-2 (3-2 SS), электромагнитный клапан муфты гидротрансформатора (TCC) |
| 13 | 20A Вспомогательная розетка (спереди), Вспомогательная розетка (консоль), Вспомогательная розетка (сзади (2005-2009)) |
| 14 | 30A Модуль управления HVAC |
| 15 | 10A Комбинация приборов, модуль двери переднего пассажира (FPDM), задний фонарь в сборе (правый), габаритный фонарь (правый), сигнальная лампа парковки/поворота |
| 16 | 10A Разъем прицепа (парковочные огни) |
| 17 | 15A Радио, цифровой радиоприемник |
| 18 | 10A Блок управления кузовным оборудованием (BCM) |
| 19 | 10A Модуль управления HVAC, сигнал поворота/многофункциональный переключатель, приводы температуры воздуха, привод разморозки, привод рециркуляции, привод режима, привод режима консоли, переключатель контроля тяги, электронный модуль управления тормозом (EBCM), модуль управления HVAC (вспомогательный), скорость вращения рулевого колеса/ Датчик положения |
| 20 | 10A Комбинация приборов, модуль двери водителя (DDM), задний фонарь в сборе (левый), габаритный фонарь (левый), сигнальная лампа парковки/поворота |
| 21 | 10A Указатель поворота/ многофункциональный переключатель, габаритные огни, передний парктроник и указатель поворота |
| 22 | 10A Модуль управления HVAC, модуль управления HVAC (вспомогательный) |
| 23 | 10A Модуль управления коробкой передач (TCM) |
| 24 | 15A Задние фонари, модуль управления силовым агрегатом (PCM), управление приводом дроссельной заслонки (TAC), модуль управления двигателем (ECM), проводка тормозов прицепа, модуль управления коробкой передач (TCM) |
| 25 | 25A Мотор стеклоочистителя |
| 26 | 10A 2003-2006 (кроме Saab): Модуль управления кузовом (BCM) |
| 20A 2006-2009 (кроме Saab): мотор люка | |
| 27 | 3A Блок управления кузовным оборудованием (BCM) |
| 28 | 10A 2003–2006 датчик влажности снаружи, проигрыватель цифровых видеодисков (DVD) |
| 29 | 20A мотор с люком |
| 30 | 10A Устройство открывания двери гаража, диктофон, проигрыватель цифровых видеодисков (DVD), модуль интерфейса связи с автомобилем (CIM) |
| 31 | 20A EXT (2003-2006): модуль люка |
| 32 | – |
| 33 | – |
| 34 | 10A Замок двери с электроприводом (реле «БЛОКИРОВКА» и реле «РАЗБЛОКИРОВКА») |
| 35 | 20A 2003-2006: модуль люка |
| 20A EXT (2003-2006): Переключатели и актуаторы четверти стекла, модуль люка | |
| 36 | 10A 2005-2009: Модуль датчика вторжения Cobra, датчик наклона, модуль задней двери (LGM), модуль сиденья с памятью – водитель |
| 37 | 10A Правый задний фонарь в сборе, габаритные фонари |
| 38 | 10A Центральный верхний стоп-сигнал (CHMSL) |
| 39 | 10A Лампы номерного знака и левый задний фонарь |
| 40 | 30A 2003-2006: двигатель вентилятора (вспомогательный), процессор управления двигателем вентилятора (вспомогательный) |
| 41 | 20A 2003-2004: Вспомогательная розетка (сзади) |
| 42 | 20A Аудио усилитель |
| 43 | 10A Модуль двери переднего пассажира (FPDM) |
| 44 | 15A Мотор стеклоочистителя заднего стекла |
| 45 | 10A Модуль двери водителя (DDM) |
| 46 | 10A 2003-2004 : Модуль памяти сиденья (водитель), Модуль памяти сиденья (передний пассажир), датчик проникновения Cobra и датчик наклона |
| 47 | 10A Задний противотуманный фонарь |
| 48 | 10A Модуль управления кузовным оборудованием (BCM) |
| 49 | 30A Модуль задней двери |
| 50 | 10A Модуль управления кузовным оборудованием (BCM) |
| 51 | 20A Вспомогательная розетка питания – спереди/сзади |
| 52 | 2A модуль управления кузовом (BCM) |
| Автоматический выключатель | |
| 51 | 30A Сиденье с электроприводом, модуль сиденья с памятью (водитель), модуль сиденья с памятью (передний пассажир) |
| 52 | 25A Стеклоподъемник (модуль двери водителя (DDM), переключатель левого заднего стеклоподъемника) |
| 53 | 25A Стеклоподъемник (модуль двери переднего пассажира (FPDM), переключатель правого заднего стеклоподъемника) |
| Реле | |
| R1 | Задний противотуманный фонарь |
| R2 | Парковочные огни, задние фонари (предохранители: «16», «21», «37», «39») |
| R3 | Отпирание двери с электроприводом (приводы замка задней двери) |
| R4 | Замок двери с электроприводом (приводы замка задней двери) |
| R5 | EXT (2003-2006): Переключатели и актуаторы четверти стекла, модуль люка |
| R6 | — |
| R7 | — |
| R8 | — |
Если у вас есть дополнения по схемам предохранителей Chevrolet TrailBlazer или опыт ремонта электрики, делитесь в комментариях.
