Chevrolet Lanos — это компактный седан, разработанный на платформе Daewoo Lanos, который официально появился на российском рынке в 2005 году. Модель выпускалась в период с 1997 по 2017 год, включая годы 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017. Позже автомобиль стал известен под названием Chance. В этой статье мы подробно разберем информацию о предохранителях Chevrolet Lanos, блоках реле, включая схемы, места установки и расположение. Особое внимание уделим предохранителю прикуривателя Chevrolet Lanos, а также добавим ключевые слова для поиска: схема предохранителей Lanos, расположение реле в Chevrolet Lanos, замена предохранителей седана Lanos.
Расположение блока предохранителей и реле под капотом Chevrolet Lanos
Блок предохранителей и реле под капотом размещен рядом с аккумулятором и прикрыт пластиковой крышкой, фиксируемой на двух боковых защелках для удобного доступа.

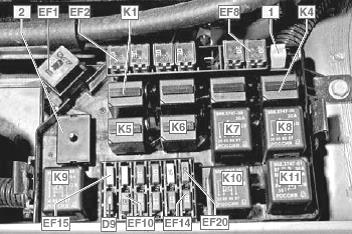

Диаграмма блока предохранителей под капотом Chevrolet Lanos
Расшифровка предохранителей и реле в блоке под капотом Chevrolet Lanos
Предохранители Chevrolet Lanos под капотом
| EF1 | 80А Цепи предохранителей EF15 — EF20 и F1 — F7 |
| EF2 | 30А Выключатель зажигания (цепи питания комбинации приборов и топливного насоса) |
| EF3 | 30А Выключатель зажигания (стартер, вентилятор отопителя, электро стеклоподъемники) |
| EF4 | 30А Электродвигатели основного и дополнительного вентиляторов |
| EF5 | 30А Электродвигатели стеклоподъемников |
| EF6 | 50А Не используется |
| EF7 | 30А Элемент обогрева заднего стекла |
| EF8 | 30А Электродвигатель вентилятора отопителя (4-я скорость) |
| D9 (диод) |
Электромагнитная муфта компрессора кондиционера |
| EF10 | 20А Лампы блок-фар (дальний свет) |
| EF11 | 10А Лампа левой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света левой блок-фары |
| EF12 | 10А Лампа правой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света правой блок-фары |
| EF13 | 10А Лампа сигнала торможения/ габаритного света в левом заднем фонаре (габаритный свет), подсветка комбинации приборов, мелодичный сигнал, лампа габаритного света в левой блок-фаре, переключатель регулятора направления пучков света фар, выключатель лампы противотуманного света в заднем фонаре, часы, выключатель аварийной сигнализации, подсветка пепельницы, аудиосистема, выключатель кондиционера chevrolet lanos |
| EF14 | 10А Лампа сигнала торможения/ габаритного света в правом заднем фонаре (габаритный свет), лампа габаритного света в правой блок-фаре, фонари освещения номерного знака |
| EF15 | 15А Лампы противотуманных фар шевроле ланос |
| EF16 | 15АТопливный насос |
| EF17 | 10А Звуковой сигнал |
| EF18 | 10А Электромагнитная муфта компрессора кондиционера |
| EF19 | 25А Контакт «30» реле фар |
| EF20 | 20А Контакт «30» реле габаритного света и освещения салона |
Реле в блоке под капотом Chevrolet Lanos
| Наименование | |
| К1 | Звуковой сигнал |
| К2 | Лампы блок-фар |
| КЗ | Электромагнитная муфта компрессора кондиционера |
| К4 | Электродвигатель дополнительного вентилятора системы охлаждения |
| К5 | Лампы противотуманных фар |
| К6 | Лампы габаритного света в блок-фарах, лампы сигналов торможения/ габаритного света в задних фонарях (габаритный свет), лампы подсветки комбинации приборов, лампа плафона освещения салона |
| К7 | Электродвигатели стеклоподъемников |
| К8 | Электродвигатель основного вентилятора системы охлаждения |
| К9 | Электродвигатель топливного насоса |
| К10 | Элемент обогрева заднего стекла |
| К11 | Реле электродвигателей основного и дополнительного вентиляторов системы охлаждения |
Предохранители и реле в салоне Chevrolet Lanos
Блок предохранителей в салоне Lanos

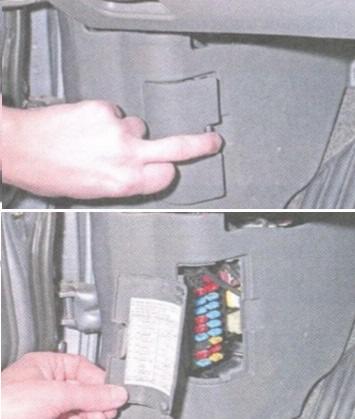

Этот блок расположен на левой стойке кузова, поблизости от двери водителя, для легкого доступа.
На внутренней стороне крышки блока указана детальная схема расположения предохранителей для Chevrolet Lanos, что упрощает диагностику.
Диаграмма блока предохранителей в салоне Chevrolet Lanos
Расшифровка предохранителей в салоне Chevrolet Lanos
F1 (10А) — Лампа плафона освещения багажника, лампа плафона освещения салона, лампа противотуманного света в левом заднем фонаре, электродвигатель привода антенны.
F2 (10А) — Выключатель освещения в левом подрулевом переключателе, выключатель лампы противотуманного света в левом заднем фонаре, регулятор направления пучков света фар, сигнализатор открытых дверей.
F3 (15А) — Аварийная сигнализация.
F4 (15А) — Центральный замок.
F5 (10А) — Цепи питания блока управления двигателем Chevrolet Lanos от аккумуляторной батареи.
F6 (10А) — Цепь питания аудиосистемы от аккумуляторной батареи.
F7 (15А) — Лампы сигналов торможения/габаритного света в задних фонарях (сигналы торможения) Шевроле Ланос.
D8 (диод) — Выключатель сигнализатора открытой двери (дверь водителя).
F9 (10А) — Цепь питания аудиосистемы от выключателя зажигания.
F10 (15А) — Прикуриватель Chevrolet Lanos.
F11 (10А) — Приборы и сигнализаторы в комбинации приборов (кроме противотуманных фар, указателей поворотов и открытой двери) часы, лампа
освещения вещевого ящика.
F12 (10А) — Лампа света заднего хода в правом заднем фонаре.
F13 (15А) — Подушка безопасности.
F14 (15А) — Возбуждение генератора, форсунки, датчик скорости автомобиля, клапан продувки адсорбера, клапан рециркуляции отработавших газов, датчик фаз.
F15 (15А) — Катушка зажигания Шевроле Ланос.
F16 (15А) — Лампы указателей поворотов в блок-фарах, лампы указателей поворотов в задних фонарях, электропривод правого наружного зеркала заднего вида.
F17 (15А) — Цепи питания блока управления двигателем и реле топливного насоса от выключателя зажигания.
F18 (20А) — Электродвигатель очистителя ветрового стекла, электродвигатель насоса омывателя ветрового стекла.
F19 (10А) — Обмотки реле электрообогревателя заднего стекла, реле компрессора кондиционера, реле стеклоподъемников, реле (К4, К8, К11) электродвигателей вентиляторов системы охлаждения.
F20 (20А) — Электродвигатель вентилятора отопителя (1-я, 2-я и 3-я скорости).
Предохранитель прикуривателя в Chevrolet Lanos — это F10 номиналом 15А.
Блок реле в салоне Chevrolet Lanos

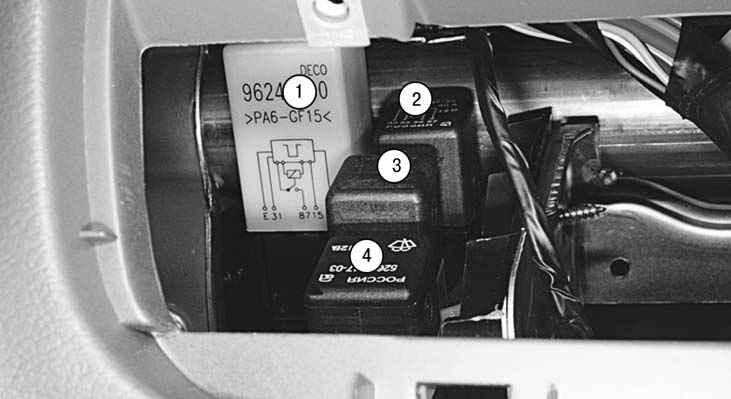

В салоне автомобиля установлен отдельный блок реле с четырьмя компонентами, который скрыт за панелью регулятора фар для защиты и удобства.
Диаграмма блока реле в салоне Lanos
Расшифровка реле в салоне Chevrolet Lanos
- Противотуманный фонарь;
- Реле 4 скорости вентилятора отопителя;
- Реле прерывистого режима работы очистителя ветрового стекла;
- Аварийная сигнализация.
Полезные советы по предохранителям Chevrolet Lanos
В специальном видео вы можете увидеть процесс ремонта топливного насоса через замену предохранителя в Chevrolet Lanos.
На нашем YouTube-канале доступны дополнительные видео по теме предохранителей и реле Chevrolet Lanos, включая практические инструкции по замене.
Инструкция по эксплуатации Chevrolet Lanos
Для получения полной информации рекомендуем ознакомиться с руководством пользователя Chevrolet Lanos: «скачать».
