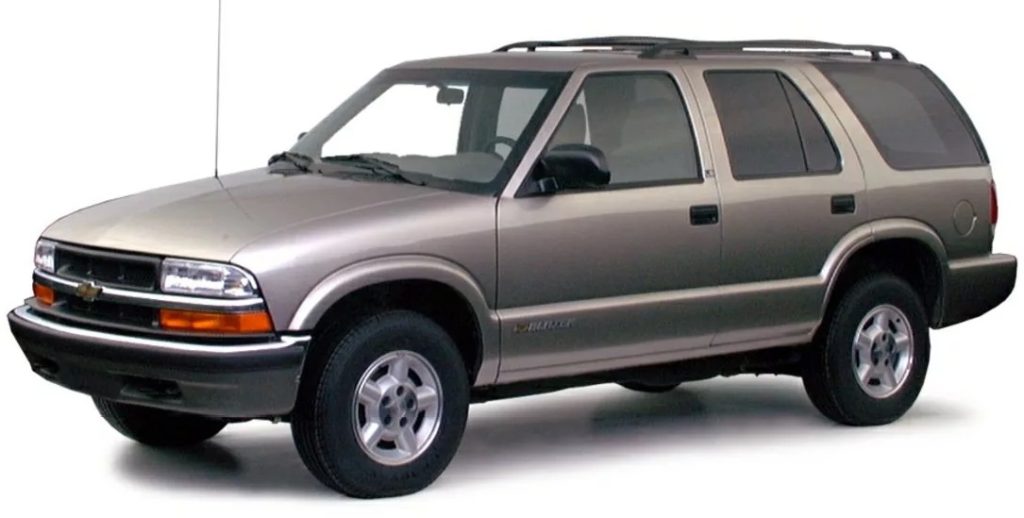

Chevrolet Blazer — это компактный кроссовер с пятью дверями. Модель производилась в период с 1996 по 2001 год, после чего ее сменила модернизированная версия Chevrolet Trail Blazer, которую часто считают рестайлингом. В России автомобиль официально реализовывался с 2002 по 2009 год, после чего выпуск первого поколения был остановлен. В этой статье мы подробно разберем размещение блоков предохранителей и реле в Chevrolet Blazer первого поколения, включая схемы, фото блоков и расшифровку элементов для поиска по запросам вроде «предохранители Chevrolet Blazer», «схемы реле Blazer» и «электрика Шевроле Блейзер».
Поскольку Chevrolet Blazer экспортировался в разные страны, унифицированной схемы предохранителей и реле не существует. Конфигурация блоков и функции предохранителей зависят от года выпуска и комплектации. Рекомендуем проверять назначение на крышке вашего блока для точности.
Блок предохранителей в салоне
Вариант 1
Этот блок размещен на конце торпедо со стороны водителя. Чтобы добраться до него, откройте крышку.

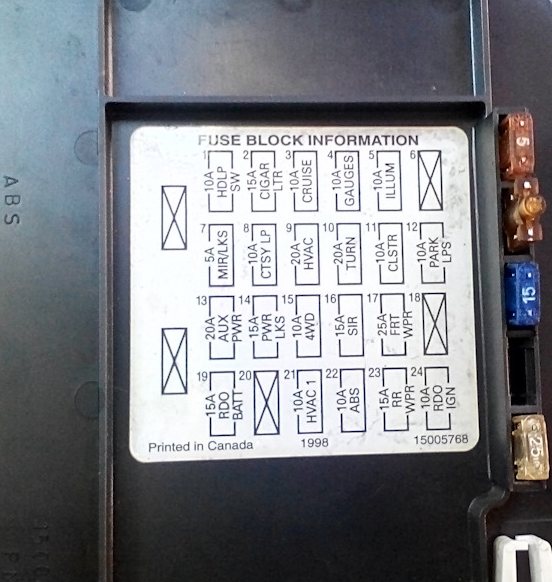

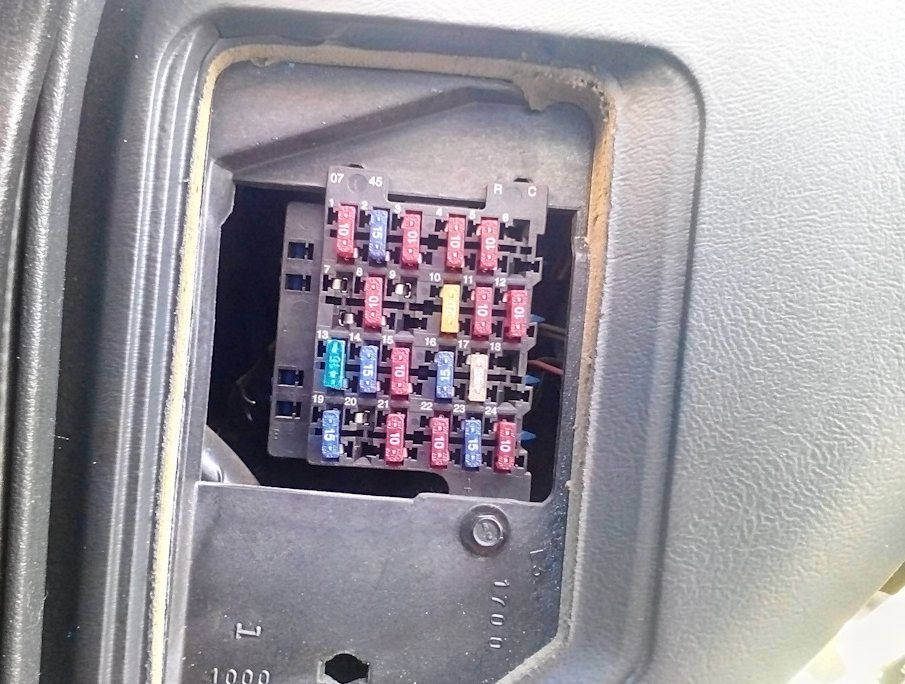

Фото — схема
Схема вариант 1

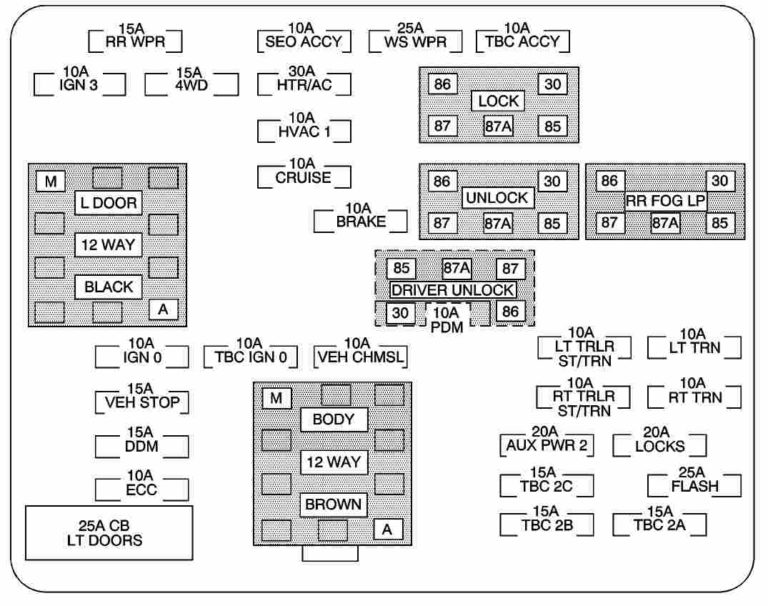

Схема вариант 2
Схема вариант 3
Расшифровка предохранителей
| RRWPR | Переключатель заднего стеклоочистителя |
| SEOACCY | Электропитание для опционального оборудования |
| WSWPR | Стеклоочистители лобового стекла |
| ТВС ACCY | Модуль управления кузовными системами и аксессуарами |
| IGN3 | Система зажигания и подогрев сидений |
| 4WD | Полный привод и вспомогательный аккумулятор |
| HTR/AC | Климатическая система |
| LCK | Реле блокировки дверей |
| HVAC1 | Зеркало заднего вида и климат-контроль |
| LTDR | Электропроводка водительской двери |
| CRUISE | Система круиз-контроля |
| UNLCK | Реле разблокировки дверей |
| RRFOG LP | Задние противотуманные огни |
| BRAKE | ЭБУ ABS |
| DRIVER UNLCK | Разблокировка двери водителя |
| IGNO | ЭБУ двигателя и трансмиссии |
| ТВС IGN 0 | Модуль кузовных систем |
| VEH CHMSL | Центральный стоп-сигнал авто и прицепа |
| LTTRLRST /TRN | Левый поворот/стоп прицепа |
| LTTRN | Левые поворотники и габариты |
| VEH STOP | Стоп-сигналы, тормозной модуль, ЭБУ дросселя |
| RT TR LR ST/TRN | Правый поворот/стоп прицепа |
| RTTRN | Правые поворотники и габариты |
| BODY | Жгут проводов |
| DDM | Модуль двери водителя |
| AUX PWR 2, M/GATE | Розетки в багажнике |
| LCKS | Центральный замок |
| ECC, TPM | Задний климат, багажная дверь, датчики давления шин |
| ТВС 2C | Модуль кузовных систем |
| HAZRD | Аварийная сигнализация |
| CB LT DRS | Защита левого стеклоподъемника |
| ТВС 2B | Модуль кузовных систем |
| TBC2A | Модуль кузовных систем |
Предохранитель прикуривателя помечен как CIGAR LTR.
Вариант 2

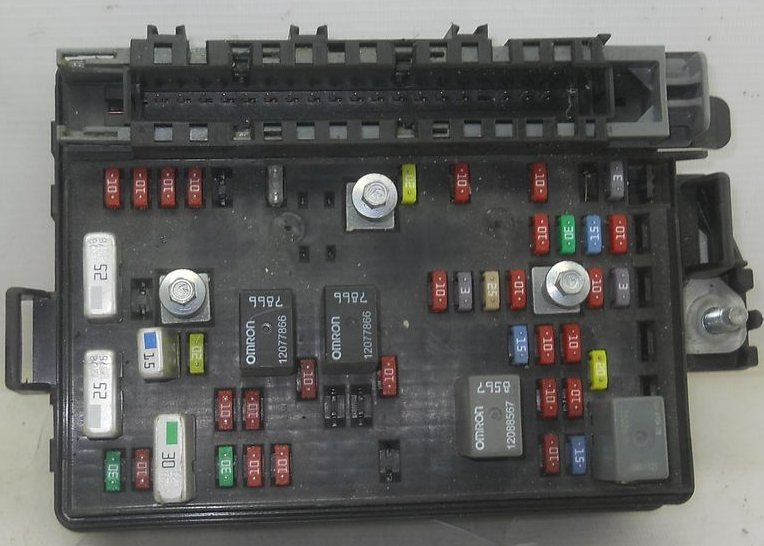

Если блок не обнаружен на приборной панели, проверьте под задним сиденьем.

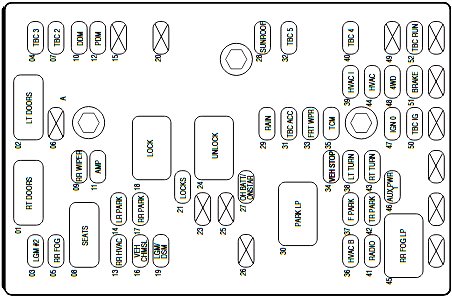

Схема
Расшифровка
| 3 | Багажная дверь, модуль 2 |
| 4 | Модуль 3 кузовных систем |
| 5 | Свободно |
| 6 | Свободно |
| 7 | Модуль 2 кузовных систем |
| 8 | Регулировка сидений |
| 9 | Очиститель багажной двери |
| 10 | Модуль водительской двери |
| 11 | Аудиоусилитель |
| 12 | Модуль пассажирской двери |
| 13 | Задний климат-контроль |
| 14 | Левый задний габарит |
| 15 | Свободно |
| 16 | Центральный стоп-сигнал |
| 17 | Правый задний габарит |
| 18 | Замки дверей |
| 19 | Модуль багажной двери/сиденья водителя |
| 20 | Свободно |
| 21 | Блокировка дверей |
| 22 | |
| 23 | Свободно |
| 24 | Разблокировка дверей |
| 25 | Свободно |
| 26 | Свободно |
| 27 | Свободно |
| 28 | Солнечный люк |
| 29 | Свободно |
| 30 | Габаритные огни |
| 31 | Модуль кузовных систем, аксессуары |
| 32 | Модуль 5 кузовных систем |
| 33 | Очистители лобового стекла |
| 34 | Стоп-сигналы |
| 35 | ЭБУ трансмиссии |
| 36 | Обогрев/вентиляция/кондиционер B |
| 37 | Передние габариты |
| 38 | Левый поворотник |
| 39 | Обогрев/вентиляция/кондиционер 1 |
| 40 | Модуль 4 кузовных систем |
Блок подкапотный

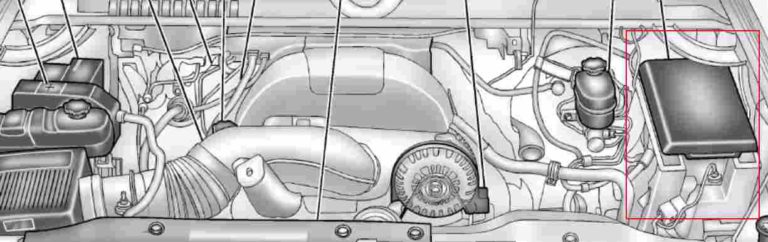

В двигательном отсеке блок расположен у водительской стороны. Снимите крышку для доступа.
Вариант 1

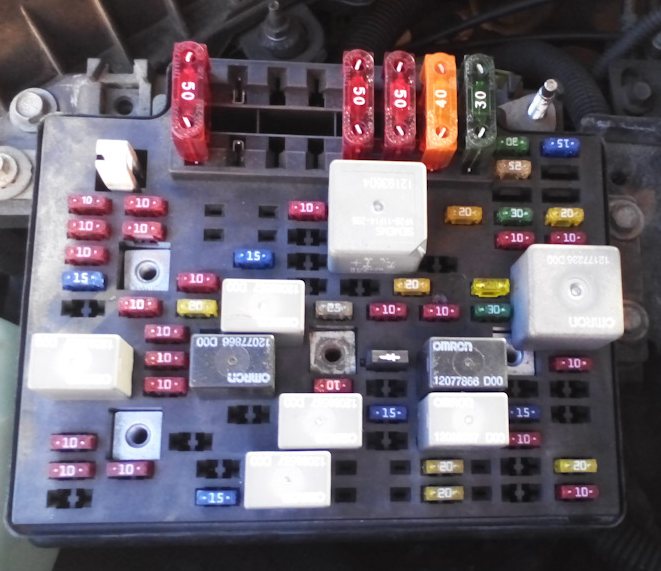

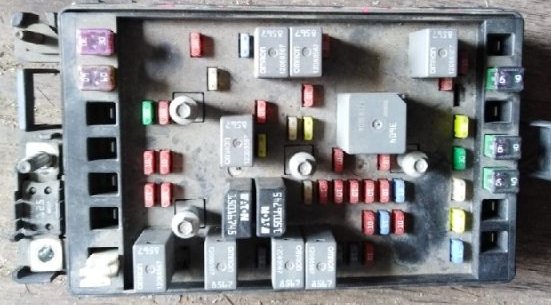

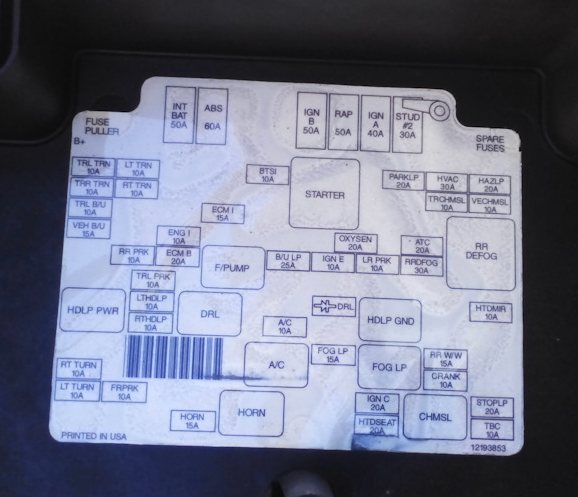

Фото — пример

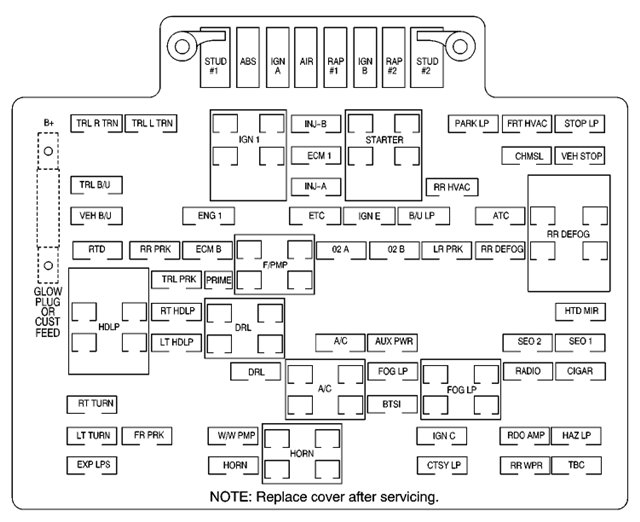

Схема вариант 1

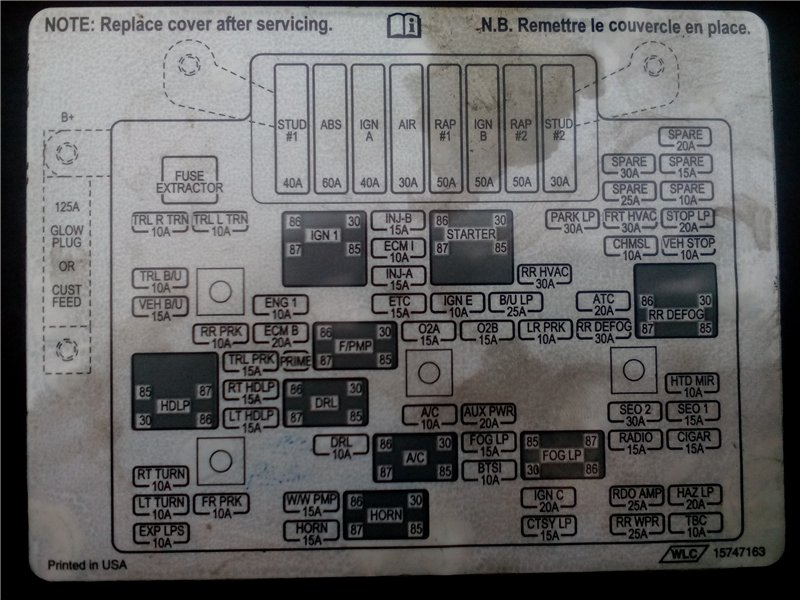

Схема вариант 2
Схема вариант 3
Ваш Blazer может не иметь всех перечисленных предохранителей, реле или устройств в зависимости от комплектации.
Описание элементов блока
| VSES /ECAS | Компрессор регулировки подвески |
| IGNA | Зажигание |
| IGNB | |
| LBEC 1 | Левый шинный центр, модули дверей, кузовной контроллер, аварийка |
| TRI PARK | Габариты прицепа |
| RR PARK | Правые задние габариты |
| LR PARK | Левые задние габариты |
| PARK LP | Реле габаритных огней |
| STRTR | Реле стартера |
| INT PARK | Салонное освещение |
| STOP LP | Стоп-сигналы |
| ТВС ВАТТ | Питание от АКБ для кузовного модуля |
| SEOB2 | Вспомогательные фары |
| 4WS | Свободно |
| AUX PWR | Розетка в консоли |
| PCM 1 | ЭБУ двигателя |
| ETC/ECM | ЭБУ дросселя и тормозов |
| IGN E | Приборка, реле А/С, поворотники, стартер |
| RTD | Подвеска, регулировка кузова, катализатор |
| TRLB/ U | Задний ход прицепа |
| F/ PMP | Реле топливного насоса |
| B/U LP | Задний ход, блокировка АКПП |
| RR DEFOG | Обогрев заднего стекла |
| HDLP-HI | Реле дальнего света |
| PRIME | Свободно |
| AIR BAG | Аирбэги |
| FRT PARK | Передние габариты |
| DRL | Реле дневных огней (опция) |
| SEO IGN | Реле обогрева стекла |
| ТВС IGN1 | Кузовной модуль — зажигание |
| HI HDLP-LT | Дальний свет левая фара |
| LH НЮ | Свободно |
| DRL | Дневные огни (опция) |
| RVC | Регулятор напряжения |
| IPC /DIC | Приборная панель и дисплей |
| HVAC /ECAS | Климат-контроль |
| CIG LTR | Прикуриватель |
| HI HDLP RT | Дальний свет правая фара |
| HDLP LOW | Ближний свет правая фара |
| А/С СОМР | Реле компрессора А/С |
| А/С СОМР | Компрессор кондиционера |
| ТСМВ | ЭБУ трансмиссии |
| RRWPR | Задний стеклоочиститель/омыватель |
| RADIO | Аудиосистема |
| SE0B1 | Средний шинный центр, обогрев сидений, передатчик (опция) |
| LO HDLP U | Ближний свет левая фара |
| BTSI | Блокировка АКПП |
| CRNK | Стартер |
| LO HDLP RT | Ближний свет правая фара |
| FOG LP | Реле противотуманок |
| FOG LP | Противотуманные фары |
| HORN | Реле сигнала |
| W/ SWASH | Реле омывателя |
| W/ SWASH | Насос омывателя |
| INFO | Задняя развлекательная система |
| RADIO AMP | Аудиоусилитель |
| RH HID | Свободно |
| HORN | Гудок |
| EAP | Регулировка педалей |
| TREC | Свободно |
| SBA | Система экстренного торможения |
- ЕСМ-В — Насос двигателя, PCM/VCM
- RR DEFOG — Обогреватель заднего стекла
- IGN-E — Катушка вентилятора, реле А/С, модуль топлива
- FUEL SOL — Топливный соленоид (дизель)
- GLOW PLUG — Подогрев свечей (дизель)
- HORN — Сирена, лампы под капотом
- AUXFAN — Вспомогательный вентилятор
- ЕСМ-1 — Инжектора, PCM/VCM
- А/С-1 — Кондиционер
- ENG-1 — Зажигание, EGR, впрыск, холостые
- LIGHTING — Фары, подсветка, противотуманки, предохранители
- ВАТТ — АКБ, шина блока
- IGN-1 — Зажигание
- IGN-2 — Зажигание
- BLOWER — Реле вентиляторов
- STOP/HAZ — Стоп-сигнал
Вариант 2
Схема
Обозначение
| 1 | Регулировка кузова |
| 2 | Правая фара (дальний) |
| 3 | Правая фара (ближний) |
| 4 | Задний ход прицепа |
| 5 | Левая фара (дальний) |
| 6 | Левая фара (ближний) |
| 7 | Очиститель лобового |
| 8 | Раздатка |
| 9 | Омыватель лобового |
| 10 | ЭБУ двигателя B |
| 11 | Противотуманки |
| 12 | Стоп-сигналы |
| 13 | Прикуриватель |
| 14 | — |
| 15 | Регулировка педалей |
| 16 | Кузовной модуль; зажигание 1 |
| 17 | Стартер |
| 18 | Аирбэги |
| 19 | Тормоза прицепа |
| 20 | Вентилятор охлаждения |
| 21 | Сигнал |
| 22 | Зажигание |
| 23 | ЭБУ дросселя |
| 24 | Приборка; дисплей |
| 25 | Блокировка АКПП |
| 26 | ЭБУ трансмиссии |
| 27 | Задний ход |
| 28 | ЭБУ двигателя 1 |
| 29 | Лямбда-зонд |
| 30 | Кондиционер |
| 31 | Кузовной модуль 1 |
| 32 | Прицеп |
| 33 | ABS |
| 34 | Зажигание A |
| 35 | Вентилятор |
| 36 | Зажигание B |
| 37 | Свободно |
| 38 | Задний очиститель/омыватель |
| 39 | Противотуманки |
| 40 | Сигнал |
| 41 | Топливный насос |
| 42 | Омыватель лобового |
| 43 | Дальний свет |
| 44 | Кондиционер |
| 45 | Вентилятор охлаждения |
| 46 | Модуль фар |
| 47 | Стартер |
| 48 | Батарейка панели |
| 49 | Регулировка педалей |
| 50 | Правый поворотник прицепа |
| 51 | Левый поворотник прицепа |
| 52 | Аварийка |
| 53 | Модуль фар |
| 54 | Клапан вторичного воздуха |
| 55 | Клапан вторичного впрыска |
| 56 | Насос вторичного воздуха |
| 57 | Двигатель |
| 58 | Stabilitrak |
| 59 | Регулятор напряжения |
Есть дополнения к материалу? Оставьте в комментариях.
