Предохранители и реле Chevrolet Aveo

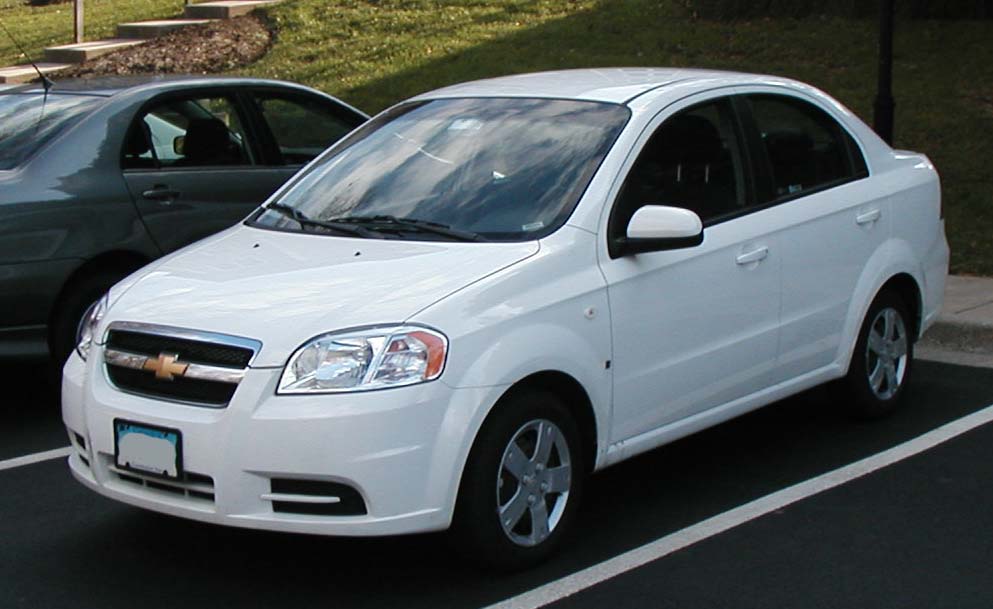

Chevrolet Aveo — компактный автомобиль, выпускаемый концерном General Motors начиная с 2002 года. Первое поколение, известное как T200, появилось в 2003–2005 годах. После обновления в 2006 году вышло следующее поколение под индексами T250 и T255, которое производилось до 2010 года. В 2011–2015 годах выпускалось третье поколение T300, претерпевшее значительное модернизацию. В этой статье мы подробно разберем расположение блоков предохранителей и реле для Chevrolet Aveo всех указанных поколений, включая схемы, фото и описания. Особое внимание уделим предохранителям прикуривателя, а также другим ключевым элементам электрической системы автомобиля, таким как замена предохранителей Chevrolet Aveo и диагностика неисправностей.

В Chevrolet Aveo независимо от года выпуска и поколения установлено два основных блока предохранителей. Первый блок размещен в салоне на торце приборной панели слева от водителя. Второй блок находится под капотом в моторном отсеке рядом с аккумулятором и защищен пластиковой крышкой на защелках, что облегчает доступ для проверки и замены предохранителей.

Блоки предохранителей и реле Chevrolet Aveo T200

Блок в салоне Aveo

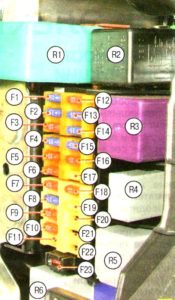

Фото схема

Таблица с расшифровкой

За работу прикуривателя, включая зарядку гаджетов в Chevrolet Aveo T200, отвечают предохранители F1 или F2, в зависимости от конфигурации.

В зависимости от комплектации и года выпуска возможны изменения в данном описании. Актуальная информация указана на обратной стороне защитной крышки. При не совпадении общей схемы, сверьте её с описанием из другого поколения.

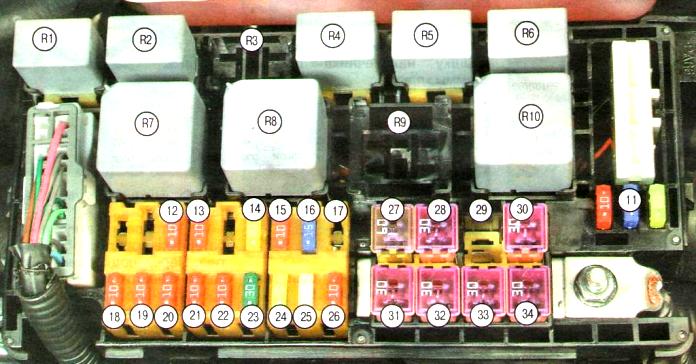

Блок в моторном отсеке

Описание элементов схемы

Предохранители Chevrolet Aveo T250 T255

Блок в салоне

Общее фото

Схема

Описание

За работу прикуривателя в Chevrolet Aveo T250/T255 отвечает предохранитель номер 8 номиналом 15А, что важно для диагностики проблем с зарядкой устройств.

Блок под капотом Aveo

Место расположение блока с предохранителями и реле

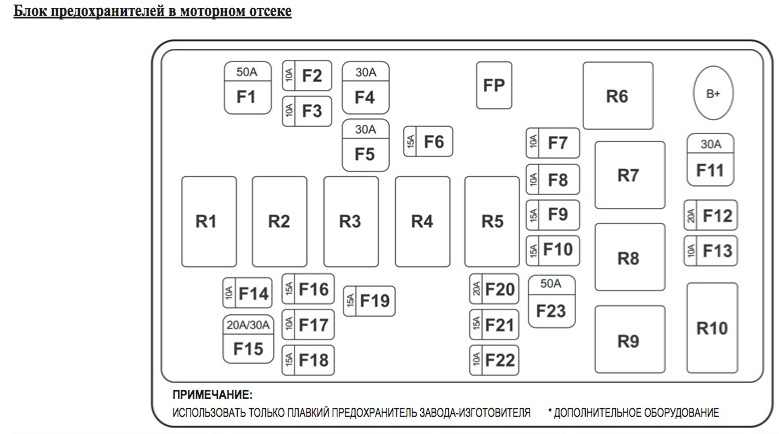

Общая схема

Таблица с описанием

Предохранители и реле Chevrolet Aveo T300

Блок в салоне Chevrolet Aveo T300

В отличие от предыдущих моделей T250, блок предохранителей в салоне T300 размещен не на торце, а в передней части под приборной панелью для удобного доступа.

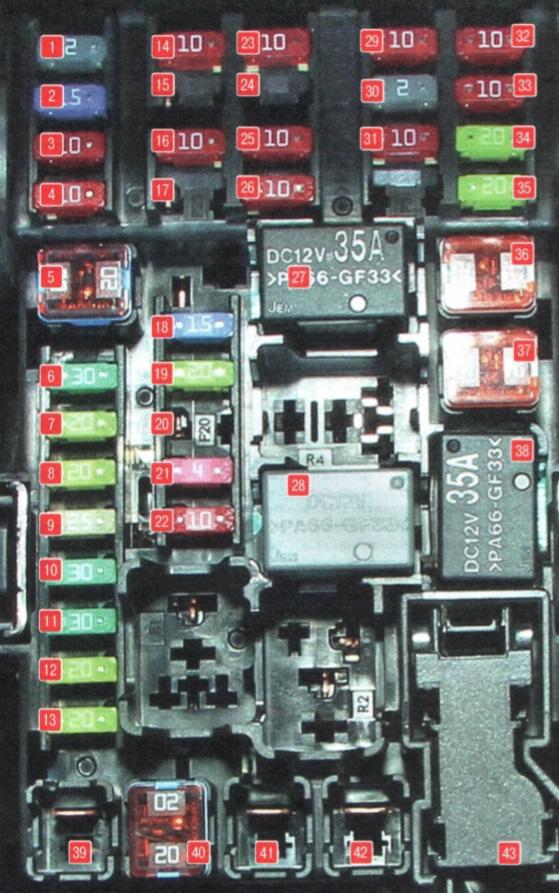

Схема

Назначение

1. DLIS
2. DLC
3. Подушка безопасности
4. Задняя дверь
5. Запасной предохранитель
6. Блок управления кузовным оборудованием
7. Блок управления кузовным оборудованием
8. Блок управления кузовным оборудованием
9. Блок управления кузовным оборудованием
10. Блок управления кузовным оборудованием
11. Блок управления кузовным оборудованием
12. Блок управления кузовным оборудованием
13. Блок управления кузовным оборудованием
14. IPC
15. ONSTAR
16. ULTRA PARKING ASSIST
17. Информационный центр водителя
18. Аудио
19. Прицеп
20. VLBS
21. CHEVYSTAR
22. Обогрев, вентиляция, кондиционер
23. HDLPALC
24. Сцепление
25. IPC-AOS
26. Подушка безопасности ход/ запуск
27. Ходовое реле
28. Реле задней двери
29. Прицеп ход/запуск
30. Часовая пружина
31. Обогрев, вентиляция, кондиционер
32. Запасной предохранитель
33. Вентиляционный люк крыши
34. Прикуриватель
35. Запасной предохранитель
36. Задний электрический стеклоподъемник
37. Передний электрический стеклоподъемник
38. RAP/ACCY
39. DCDC CONV
40. Электростеклоподъемник двери водителя
41. РТС 2
42. РТС 1
43. Разъем аккумулятора.

За прикуриватель в Chevrolet Aveo T300 отвечает предохранитель номер 34, обеспечивающий стабильную работу розетки для внешних устройств.

• DLC – диагностический разъем;
• IPC и IPC-AOS – контроллеры;
• ONSTAR – навигационная система (недоступна в России);
• ULTRA PARKING ASSIST – парковочный ассистент (парктроник или камера, в зависимости от комплектации);
• CHEVYSTAR – спутниковая система «Шевроле-Авео»;
• RAP/ACCY – система отопления и кондиционирования;
• DCDC CONV – трансформатор.

Блок в моторном отсеке

Расположение

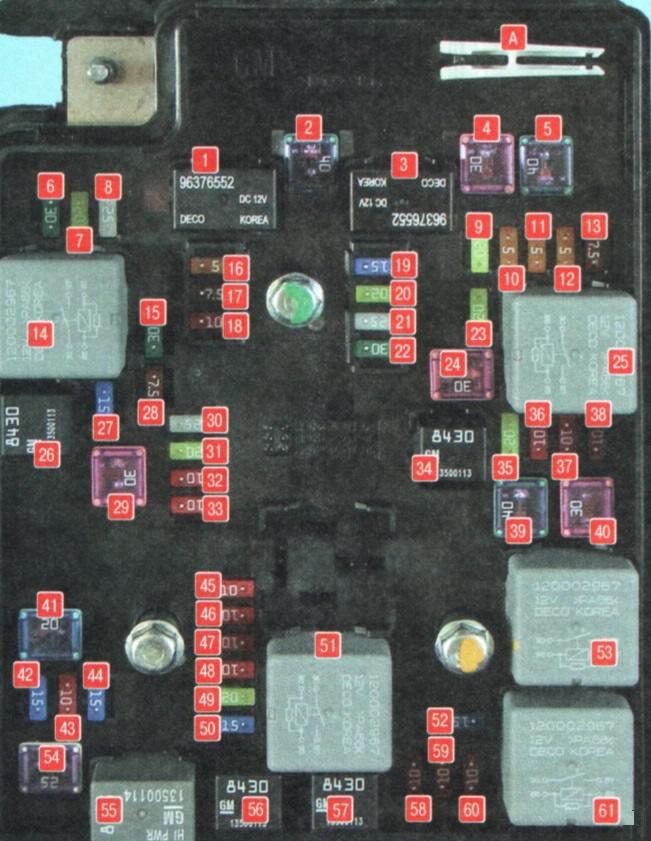

Общая схема

Описание

1. Реле скорости переднего стеклоочистителя
2. Насос ABS
3. Реле управления переднего стеклоочистителя
4. Передний стеклоочиститель
5. Нагнетательный вентилятор
6. Клапан ABS
7. Вентиляционный люк крыши
8.  —
9. Очиститель заднего стекла
10. Регулятор напряжения генератора
11. ABS
12. AOS/ROS
13. Наружное зеркало заднего вида
14. Реле обогревателя заднего стекла
15. Обогреватель заднего стекла
16. Запасной предохранитель
17. Запасной предохранитель
18. Запасной предохранитель
19. Запасной предохранитель
20. Запасной предохранитель
21. Запасной предохранитель
22. Запасной предохранитель
23.  —
24. Ход/запуск IEC
25. Реле ход/запуск
26.  —
27.  —
28. Наружное зеркало заднего вида с подогревом
29.  —
30. Обогрев передних сидений
31.  —
32. Поток топлива
33. Омыватель
34. Реле топливного насоса
35. Топливный насос
36. Модуль управления двигателем/ трансмиссией
37.  —
38.  —
39. Вентилятор охлаждения К5
40. Вентилятор охлаждения К4
41. EVP
42. ЕСМ
43. Муфта кондиционера
44. тем
45. ЕСМ_1
46. COIL
47. ЕСМ_4
48. ЕСМ 3
49. ЕСМ2
50. Инжектор
51. Реле Р/Т
52. Звуковой сигнал
53. Реле вентилятора охлаждения КЗ
54. Пуск
55. Реле пуска
56. Реле муфты кондиционера
57. Реле дальнего света
58. Передние противотуманные фары
59. Дальний свет левый
60. Дальний свет правый
61. Реле вентилятора охлаждения К1.

Дополнительная информация

На нашем канале доступно видео по теме предохранителей Chevrolet Aveo. Рекомендуем просмотреть и подписаться для получения полезных советов по ремонту и обслуживанию авто.

Инструкция по эксплуатации

Для более детальной информации ознакомьтесь с руководством по эксплуатации Chevrolet Aveo: «скачать»
