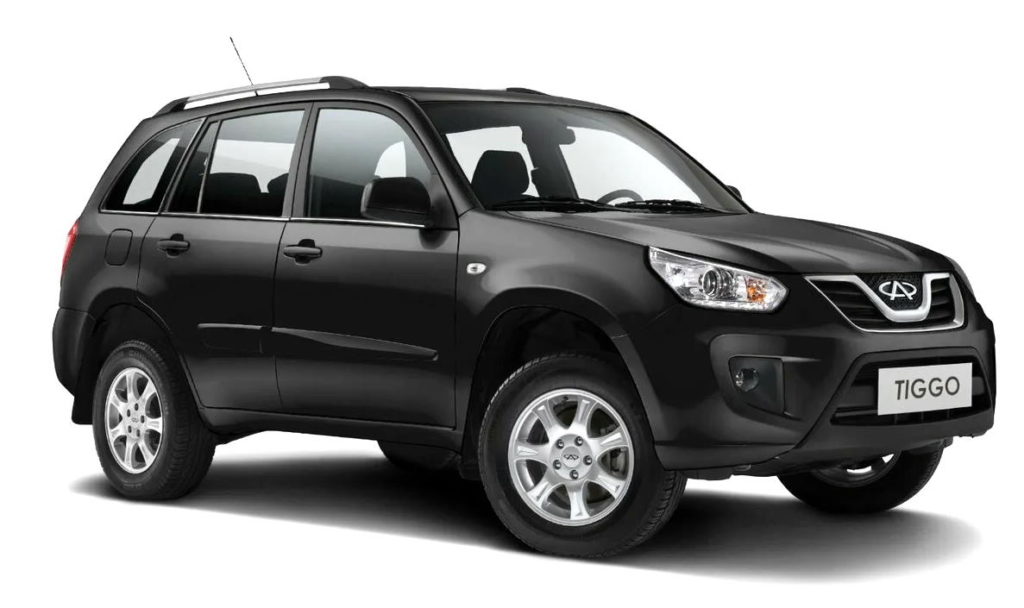

Chery Tiggo T11 — это первое поколение популярного кроссовера Chery Tiggo, производившегося с 2005 по 2016 год, включая модели 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016 годов. Доступны варианты с двигателями объемом 1.6 л, 1.8 л, 2.0 л и 2.4 л. За период выпуска автомобиль прошел рестайлинг (FL). В ряде регионов он известен как Chery J11 или Speranza Tiggo. В этой статье мы подробно разберем расположение блоков предохранителей и реле Chery Tiggo T11, предоставим схемы предохранителей Chery Tiggo T11, укажем места установки и выделим предохранитель прикуривателя Chery Tiggo T11 для удобства владельцев.
Расположение и функции предохранителей и реле в Chery Tiggo T11 могут варьироваться в зависимости от года выпуска автомобиля и комплектации электрической системы.
Блоки в салоне
Блок предохранителей и реле
Главный монтажный блок предохранителей и реле в салоне Chery Tiggo T11 размещен в нижней части торпедо на стороне водителя, за бардачком.
Чтобы получить доступ к блоку предохранителей в салоне Chery Tiggo T11, откройте перчаточный ящик, поднимите его вверх и снимите, отсоединив пружинный фиксатор.
Фото схема
Описание
| F1 | 5A Регулировка яркости подсветки приборов |
| F2 | 10A Т11: Датчик кислорода (лямда зонд), клапан бензобака, спидометр; |
| 10А Т11 фл: Предохранитель датчика педали тормоза, датчика скорости автомобиля | |
| F3 | 10А Т11: Форсунки; |
| 10А Т11 фл: Блок управления тормозной системой ABS (АБС) | |
| F4 | 5А Выключатель кондиционера A/C, кнопка вкл/выкл. |
| F5 | 15А Прикуриватель |
| F6 | 10А Панель приборов |
| F7 | 15А Магнитола (аудиосистема) |
| F8 | 10А Разъём для диагностики |
| F9 | 10А Панель приборов |
| F10 | 15А Задний стеклоочиститель (дворник) и омыватель |
| F11 | 25А Стеклоочиститель (дворники) и омыватель лобового / ветрового стекла |
| F12 | 5А Предохранитель обмотки реле (дальнего и ближнего света фар) |
| F13 | 10А Система подушек безопасности (Airbag) |
| F14 | 5А Магнитола: система управления аудиосистемой |
| F15 | 7,5А Регулировка боковых зеркал заднего вида |
| F16 | 15А Обогрев / подогрев передних сидений |
| F17 | 10А Блок управления двигателем (ЭБУ) |
| F18 | 10А Т11: Блок управления замками и модуль сигнализации; |
| 10А Т11 фл: Цепи питания ISU (BCM) | |
| F19 | 20А Т11: Стеклоподъемники; |
| 20А Т11 фл: Предохранитель компрессора кондиционера A/C | |
| F20 | 20А Люк в крыше (электропривод) |
| F21 | 15А Датчик наличия ключа в замке зажигания |
| F22 | 15А Т11: Плафоны освещения в салоне, лампа подсветки в двери, датчик открытия двери; |
| 15А Т11 фл: Запасной предохранитель (для автомобилей с двигателем 1.6 л. и 2.0 л.); Предохранитель бензонасоса (топливного насоса) для автомобилей с двигателем 1.8 л. | |
| F23 | 5А Кнопка выключателя Люка в крыше (управление люком) |
| F24 | 15А Сигнал (гудок, клаксон) |
| F25 | 10А Управление режимами подачи и рециркуляции воздуха в салоне |
| F26 | 10А Т11: На реле кондиционера (обмотка); |
| 10А Т11 FL: Предохранитель противоугонной системы | |
| F27 | 10А Обогрев / подогрев боковых зеркал заднего вида |
| F28 | 40А Медленно перегорающий предохранитель АМ2 (через замок зажигания идёт на линии IG1 и АСС) |
| F29 | 40А Медленно перегорающий предохранитель АМ1 (через замок зажигания идёт на линию IG2 и обмотку реле стартера) |
| F30 | 15А Т11: Запасной / резерв; |
| 15А Т11 FL: Электрическая розетка для дополнительного оборудования со стороны пассажира | |
| K1 | Реле 4-й скорости вентилятора системы кондиционирования/охлаждения |
| K2 | Запасное реле (для автомобилей с двигателем 1.6 л. и 2.0 л); Реле Бензонасоса (топливного насоса) для автомобилей с двигателем 1.8 л. |
| K3 | Пусто (резерв); фл: Реле компрессора кондиционера A/C |
| K4 | Пусто (резерв) |
| K5 | Реле сигнала (гудок, клаксон) |
| K6 | Реле указателей поворота (поворотников); FL: Реле габаритных фонарей |
| K7 | Т11: Реле компрессора кондиционера A/C; Т11 фл: Запасное реле |
Предохранитель прикуривателя в Chery Tiggo T11 — это F5 на 15А.
Блок предохранителей
Дополнительный блок предохранителей Chery Tiggo T11 интегрирован в модуль комфорта (ISU).
Блок комфорта в Chery Tiggo T11 находится под бардачком со стороны пассажира; на его боковой панели размещены 6 предохранителей для систем комфорта.
Схема
Обозначение
- 30А Передние стеклоподъемники
- 20А Противоугонная сигнализация (сирена, замок)
- 30А Задние стеклоподъемники
- 15А Дневные ходовые огни (дхо), поворотники, энергосберегающая батарея
- 20/25А Центральный замок
- 30А Обогрев / подогрев заднего стекла
Блоки под капотом
Блок предохранителей и реле
Основной блок предохранителей и реле под капотом Chery Tiggo T11 установлен рядом с правой передней стойкой, под пластиковой крышкой монтажного отсека.
Для открытия блока под капотом Chery Tiggo T11 отверните фиксаторы на крышке и снимите ее, чтобы получить доступ к предохранителям и реле.
На внутренней стороне крышки блока предохранителей под капотом Chery Tiggo T11 обычно указана схема с назначением элементов — обязательно проверяйте ее для вашего авто.
Схема
Расшифровка
| F1 | 10А Ближний свет — левая фара |
| F2 | 10А Ближний свет — правая фара |
| F3 | 15А Бензонасос (топливный насос) — для автомобилей с двигателем 1.6 л. и 2.0 л.; Запасной предохранитель (для автомобилей с двигателем 1.8 л.) |
| F4 | 10А Дальний свет — левая фара |
| F5 | 30А Вентилятор печки (салонный вентилятор) |
| F6 | 10А Дальний свет — правая фара |
| F7 | 30А Низкая скорость дополнительного вентилятора радиатора и кондиционера №2 |
| F8 | 30А Низкая скорость дополнительного вентилятора радиатора и кондиционера №2 |
| F9 | 30А Т11: Запасной пред-ль; |
| 30А Т11 фл: Главный соединительный предохранитель (для автомобилей с двигателем 1.6L и 2.0L); Предохранитель насоса TCU (для автомобилей с двигателем 1.8L) | |
| F10 | 30А Запасной предохранитель |
| F11 | 30А Т11: Запасной предохранитель; |
| 30А Т11 фл: Стартер | |
| F12 | 30А Т11: Стартер (контакты реле); |
| 30А Т11 фл: Предохранитель основного реле | |
| F13 | 60А Блок управления замками дверей и сигнализацией (предохранитель ISU) |
| F14 | 10А Фонарь заднего хода |
| F15 | 10/15А Т11: Блок зажигания; |
| 10/15А Т11 фл: Запасной предохранитель (для автомобилей с двигателем 1.6 л. и 2.0 л.), предохранитель цепи питания TCU (для автомобилей с двигателем 1.8 л.) | |
| F16 | 5А Генератор |
| F17 | 10А Габариты — правая сторона автомобиля |
| F18 | 15А Т11: Противотуманные фары (передние птф); |
| 15А Т11 фл: Запасной предохранитель | |
| F19 | 10А Переключение обмоток вентилятора радиатора (система охлаждения двигателя) и кондиционера (реле №1,2,3) |
| F20 | 10А Габариты — левая сторона автомобиля |
| F21 | 10А Т11: Задние противотуманные фары (птф); |
| 10А Т11 фл: Запасной предохранитель | |
| F22 | 10А Т11: Запасной предохранитель; |
| 10А Т11 фл: Система управления двигателем | |
| F23 | 10А Стоп-сигналы |
| F24 | 5А Т11: Обмотка реле стартера; |
| 5А Т11 фл: Обмотка главного реле | |
| F25 | 10А Т11: Муфта компрессора кондиционера (Кондиционер A/C); |
| 10А Т11 фл: Датчик кислорода | |
| F26 | 10А Т11: Контроллер ABS (АБС); |
| 10А Т11 фл: Катушки зажигания | |
| F27 | Блок управления двигателем (ЭБУ) (ECU) |
| К1 | Реле вентилятора печки (салонная вентиляция) |
| К2 | Реле Бензонасоса (топливного насоса) для автомобилей с двигателем 1.6 л. и 2.0 л); |
| Запасное реле (для автомобилей с двигателем 1.8 л) | |
| К3 | Реле низкой скорости дополнительного вентилятора радиатора (№3) |
| К4 | Т11: Реле стартера |
| Т11 фл: Главное реле | |
| К5 | Реле ближнего света фар |
| К6 | Реле дальнего света фар |
| К7 | Реле высокой скорости основного вентилятора радиатора (№2) |
| К8 | Запасное реле (для автомобилей с двигателем 1.6 л. и 2.0 л.); Реле насоса TCU (для автомобилей с двигателем 1.8 л.) |
| К9 | Т11: Реле передних противотуманных фар (передних птф); |
| Т11 фл: Запасное реле | |
| К10 | Т11: Реле задних противотуманных фонарей (задних птф); |
| Т11 фл: Запасное реле | |
| К11 | Реле переключения вентилятора радиатора (№1) |
| К12 | Т11: Реле увеличения скорости моторов системы мы охлаждения двигателя (радиатора); |
| Т11 фл: Реле стартера | |
| К13 | Запасное реле |
Блок силовых предохранителей
Блок силовых предохранителей Chery Tiggo T11 в форме мощных плавких предохранителей (мелтдаунов) установлен на положительном выводе аккумулятора.
Схема
Описание
- 80А На передний отсек электрораспределительного блока, клемма E
- 60А На передний отсек электрораспределительного блока, клемма D
- Т11: 30А (Фл: 40 А) Модуль ABS (АБС) (обеспечение питания, привод)
- 30А Модуль ABS (АБС) (обеспечение питания, клапан)
- 100А Электрораспределительный блок панели приборов (обеспечение питания), клемма C
