Предохранители и реле Chery Tiggo 7 Pro Plus

Chery Tiggo 7 Pro — это второе поколение компактного кроссовера Chery Tiggo 7, выпускавшегося с 2020 по 2026 год, включая модели 2020, 2021, 2022, 2023, 2024, 2025 и 2026 годов. Модернизированная версия получила название Tiggo 7 Plus. В данной статье вы найдете подробное руководство по предохранителям и реле Chery Tiggo 7 Pro: схемы блоков, их расположение в автомобиле, фото-иллюстрации и примеры замены. Мы также отдельно разберем предохранитель прикуривателя Chery Tiggo 7, а также другие ключевые элементы электрической системы для самостоятельного ремонта и диагностики.

Функции предохранителей и реле могут варьироваться в зависимости от года выпуска, комплектации и рынка сбыта вашего Chery Tiggo 7 Pro. Рекомендуем сверяться с документацией автомобиля.

Блок предохранителей в салоне

В интерьере Chery Tiggo 7 Pro основной блок предохранителей и реле размещен в нижней секции приборной панели, скрытый за пластиковой крышкой для защиты.

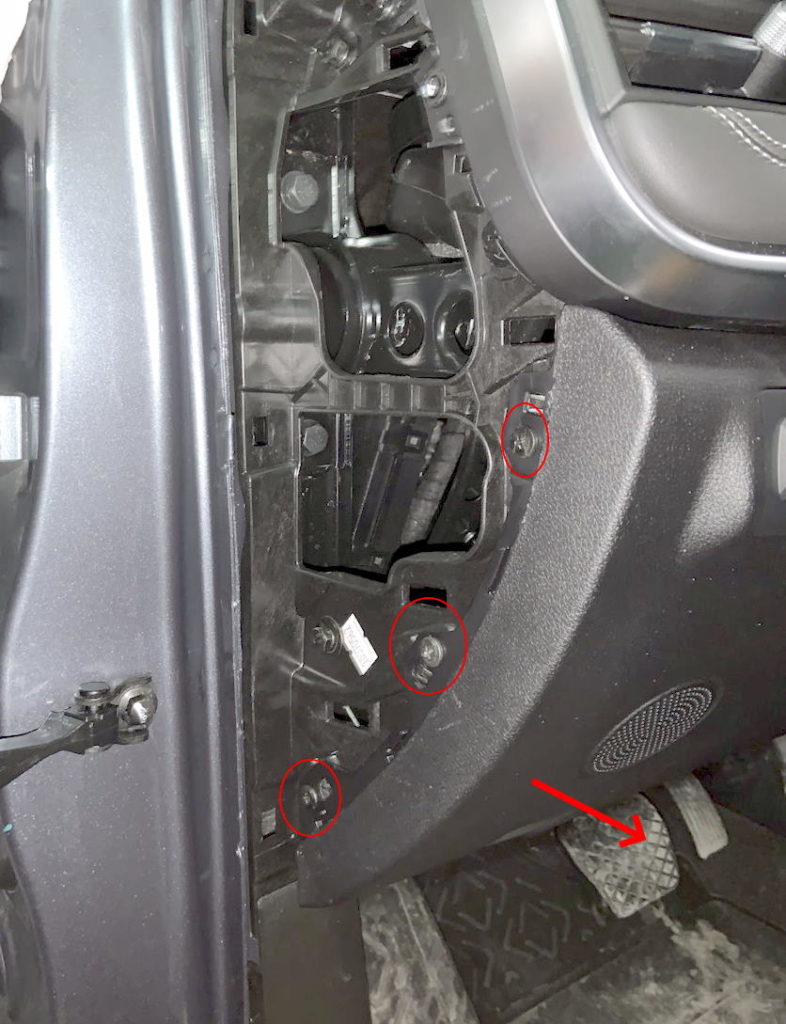

Для доступа к блоку предохранителей Chery Tiggo 7 в салоне сначала снимите дверной уплотнитель у панели. Затем открутите крышку с левой стороны торца приборной панели. Используйте отвертку, чтобы поддеть и снять ее. Открутите три крестовых винта. С правой стороны потяните за большую накладку под рулевой колонкой, а с левой — выведите из фиксаторов. Сборка выполняется в обратном порядке. Не забудьте отсоединить два разъема: один для динамика, другой для кнопок управления.

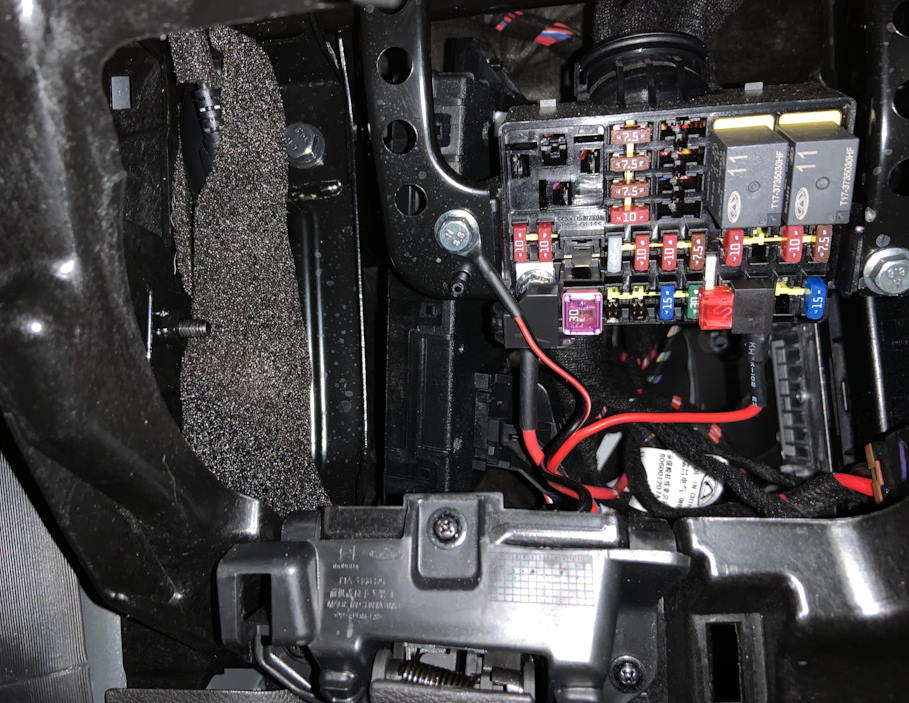

Внешний вид самого блока предохранителей в салоне Chery Tiggo 7 Pro выглядит примерно так.

Диаграмма блока

Расшифровка предохранителей

RF01	10A Модуль комфорта, приборная панель / комбинация приборов, иммобилайзер (BCM & ICM & IMMO)
RF02	Резерв
RF03	10A Датчик рулевого угла, электроусилитель руля EPS (EPS & SAM)
RF04	10A В некоторых версиях — камеры кругового обзора 360°, мониторинг слепых зон, мультимедиа, радар фронтального столкновения (AVM & BSD & MPC & MRR)
RF05	10A Система подушек безопасности, контроллер (AIR BAG)
RF06	Резерв
RF07	10A Панель климат-контроля, головное устройство, переключатели фар и ESP (см. примечание)
RF08	Резерв
RF09	10A Аудиосистема, контроллер мультимедиа, климат-контроль и обогрев (RADIO & AC & T-BOX)
RF10	Приборная панель, датчик дождя (ICM & Rain Sensor)
RF11	Резерв
RF12	Резерв
RF13	Резерв
RF14	Резерв
RF15	7,5A Солнечный люк, регулятор звука, подсветка кнопок, монитор, реле EPB (DIAGNOSIS & VTM & KEYIN & EPB SW)
RF16	10A USB-зарядка, порты USB (USB POWER)
RF17	Резерв
RF18	10A Электрообогрев боковых зеркал (левый и правый), обратная связь обогрева заднего стекла (MIRROR HEATER)
RF19	10A Бесключевой доступ и запуск PEPS, полный привод, ECU двигателя, старт-стоп DC-DC (ISS) (PEPS & DC(ISS))
RF20	30A Электрорегулировка сидений (SEAT ADJ)
RF21	10A Цепь AM2 при запуске (для моделей без PEPS) (IGN SW2)
RF22	20A Зажигание в позиции 1 (или пусто) (IGN SW1)
RF23	Резерв
RF24	30A Обогрев заднего стекла, реле 03 (DEFROST)
RF25	Резерв
RF26	10A Головное устройство, зеркала с электрорегулировкой, BCM (RADIO & BCM & MIRROR ADJ)
RF27	15A Прикуриватель (CIGAR LIGHT)
RF28	15A Задние фонари хода (Reverse Lamp)
Реле в салоне
RRLY 01	Резерв
RRLY 02	Задний ход для ISS (Reverse Lamp for ISS)
RRLY 03	Реле обогрева заднего стекла (DEFROST)

Предохранитель прикуривателя в Chery Tiggo 7 Pro — это RF27 на 15А, расположенный в салонном блоке.

Основной блок под капотом

В моторном отсеке Chery Tiggo 7 Pro главный блок предохранителей и реле установлен слева от аккумулятора и защищен пластиковой крышкой для надежной эксплуатации.

Иллюстрация расположения

Всегда проверяйте функции элементов по схемам на крышке блока предохранителей Chery Tiggo 7 под капотом для точной идентификации.

Пример схемы на крышке блока

Диаграмма блока под капотом

Описание элементов

EF01	20A Обогрев сидений (SEAT HEAT)
EF02	15A Электронный замок руля (ESCL)
EF03	10A Дальний свет левой фары (L HIGH BEAM)
EF04	10A Дальний свет правой фары (R HIGH BEAM)
EF05	15A Питание зажигания IGN1 (IGN POWER)
EF06	7,5A Стабилизация ESP и ABS (ESP/ABS)
EF07	7,5A ECU двигателя, TCU трансмиссии, стоп-сигналы, переключатель хода (ECU & TCU & Brake SW)
EF08	10A Давление компрессора AC, радар парковки (AC SW & Radar)
EF09	7,5A Возбуждение генератора (ALT EXC)
EF10	25A BCM — питание 5 (BCM POWER5)
EF11	25A BCM — питание 6 (BCM POWER6)
EF12	20A Реле вакуумного насоса (VACUUM PUMP)
EF13	15A Нагрев датчиков O2 (O2 SNSR)
EF14	15A Катушки зажигания (IGN COIL)
EF15	15A Предохранитель памяти (Memory Fuse)
EF16	25A BCM — питание 4 (Power4)
EF17	30A Люк в крыше (SUNROOF)
EF18	25A BCM — питание 5 (Power5)
EF19	10A Реле TCU трансмиссии (TCU)
EF20	15A Противотуманки (FOG Lamp), реле 17
EF21	20A BCM — питание 3 (Power3)
EF22	10A Реле сигнала 11, ближний свет 04, дальний 02, EMS 05 (COIL)
EF23	25A BCM — питание 6 (Power6)
EF24	10A Стоп-сигналы
EF25	15A Клаксон (HORN)
EF26	7,5/10A ECU и TCU (ECU/TCU)
EF27	Очиститель стекла (Wiper)
EF28	10A Задний ход, реле 07 (REVERSE)
EF29	30A Дворники и омыватель (реле 08 низкая/09 высокая скорость) (WIPER)
EF30	10A Компрессор AC, реле 12 (AC Clutch)
EF31	15A Топливный насос (FUEL PUMP)
EF32	Резерв
EF33	15A Ближний свет левой фары (L LOW BEAM)
EF34	15A Ближний свет правой фары (R LOW BEAM)
EF35	15A Термостат, VVT, EGR, адсорбер (VALVE)
EF36	10A Адаптивная АКПП (некоторые комплектации) (AGS)
EF37	7,5/10A ECU двигателя (ECU)
EF38	15A Форсунки 1-4 (INJECTOR)
EF39	Пусто
EF40	7,5A Вентилятор печки, реле 15 (BLOWER RLY Coil)
SB01	25/40A ESP/ABS
SB02	30A BCM — питание 2 (BCM Power2)
SB03	30A Роботизированная DCT
SB04	30A BCM — питание 1 (BCM Power1)
SB05	50A Подогрев лобового стекла (Windshield Heat2)
SB06	30A Вентилятор обогрева/кондиционера, реле 15 (BLOWER)
SB07	30A Стартер (START)
SB08	40A ESP/ABS
SB09	30A Аксессуары (ACC)
Реле под капотом
ERLY 01	Аксессуары (ACC)
ERLY 02	Дальний свет (HIGH BEAM)
ERLY 03	Зажигание (IGN)
ERLY 04	Ближний свет (LOW BEAM)
ERLY 05	Управление двигателем EMS
ERLY 06	Вакуумный насос (VACUUM PUMP)
ERLY 07	Задний ход (REVERSE LAMP)
ERLY 08	Дворники низкая скорость (WIPER LOW)
ERLY 09	Дворники высокая скорость (WIPER HIGH)
ERLY 10	Реле TCU трансмиссии
ERLY 11	Клаксон (HORN)
ERLY 12	Муфта компрессора AC (AC Clutch)
ERLY 13	Топливный насос (FUEL PUMP)
ERLY 14	Вентилятор радиатора высокая скорость (FAN HIGH)
ERLY 15	Вентилятор печки (BLOWER)
ERLY 16	Стартер (START)
ERLY 17	Противотуманки (FOG Lamp)
ERLY 18	Вентилятор радиатора низкая скорость (FAN LOW)
