Chery Tiggo 5 производился в период с 2013 по 2019 год, включая модели 2013, 2014, 2015, 2016, 2017, 2018 и 2019 годов выпуска. В этой подробной статье мы разберем расположение предохранителей и реле Chery Tiggo 5, предоставим схемы блоков предохранителей, указания на их места установки и иллюстрации с фотографиями. Особое внимание уделим предохранителю прикуривателя для удобной замены и диагностики.
Расположение и функции предохранителей с реле могут варьироваться в зависимости от года выпуска автомобиля Chery Tiggo 5 и комплектации электрической системы, включая систему зажигания и дополнительные опции.
Расположение блоков предохранителей в салоне
Блок А
Этот блок предохранителей Chery Tiggo 5 размещен в нижней секции приборной панели, на стороне водителя, для быстрого доступа при ремонте электрики.

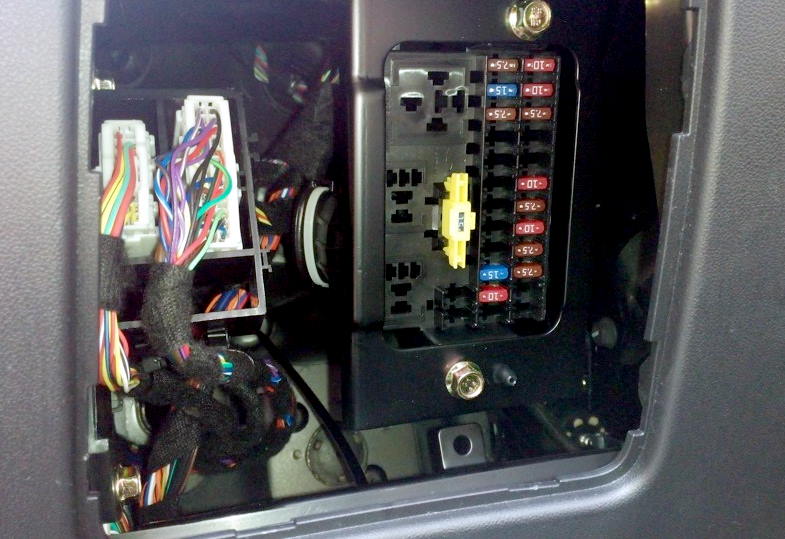

Чтобы добраться до блока, снимите защитную крышку. Внешний вид блока предохранителей и реле будет примерно таким, как показано на фото для Chery Tiggo 5.

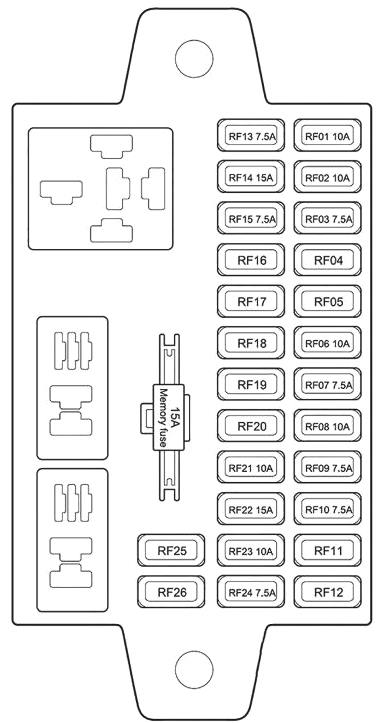

Схема блоков предохранителей Chery Tiggo 5
Расшифровка предохранителей и реле
| RF01 | Система парковочного помощника заднего хода |
| RF02 | Подсветка кнопки режима «SPORT» (для CVT) / корректор фар |
| RF03 | Реле задних фонарей хода (CVT-версия) |
| RF04 | — |
| RF05 | — |
| RF06 | Yaw rate sensor / рулевой датчик угла / приборная панель / индикатор ремня пассажира / OBD-разъем / иммобилайзер / ESP-индикатор |
| RF07 | BCM / EPS / PEPS-модули |
| RF08 | Система подушек безопасности |
| RF09 | Стоп-сигналы |
| RF10 | Панель климат-контроля и кондиционирования |
| RF11 | — |
| RF12 | — |
| RF13 | Реле обогрева стекла, вентилятора, сидений / аудио / BCM-блок |
| RF14 | Прикуриватель и розетка |
| RF15 | Зеркала заднего вида с электрорегулировкой / люк вентиляции |
Предохранитель для прикуривателя в Chery Tiggo 5 обозначен как RF14, что упрощает поиск при неисправностях.
Блок B

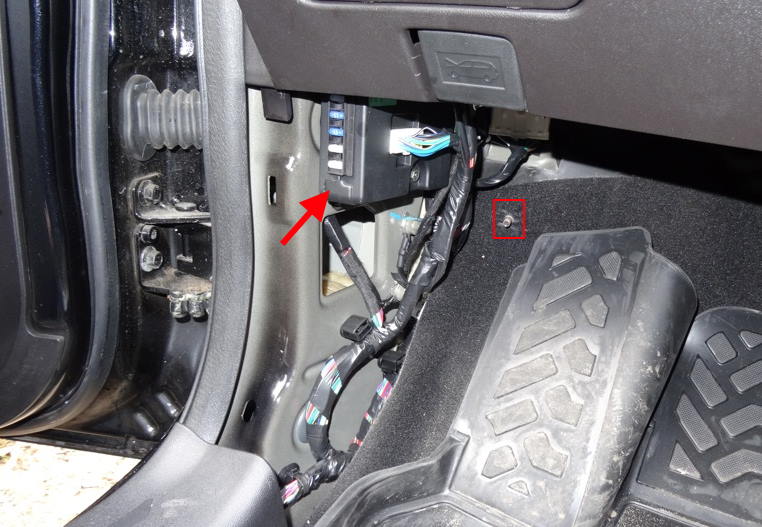

Блок B на Chery Tiggo 5 расположен на модуле комфорта, закрепленном на левой A-стойке за обшивкой салона для защиты от внешних факторов.

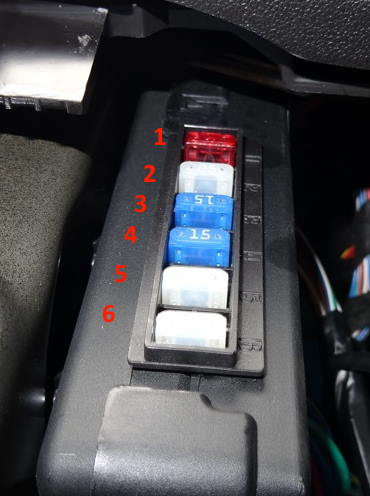

Схема предохранителей блока B Chery Tiggo 5
Назначение предохранителей
- 10А Омыватель фар и лобового стекла
- 25А Очиститель переднего стекла
- 15А Центральный замок дверей и багажника
- 15А Задний стеклоочиститель и фонари
- 25А Подъем стеклоподъемников
- 25А Опускание стеклоподъемников
Блок С

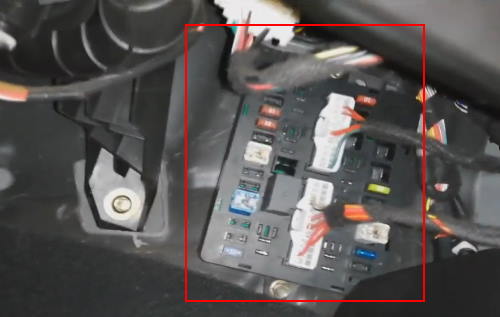

Блок C предохранителей Chery Tiggo 5 находится в нижней части приборной панели со стороны переднего пассажира, удобен для доступа к дополнительным цепям.

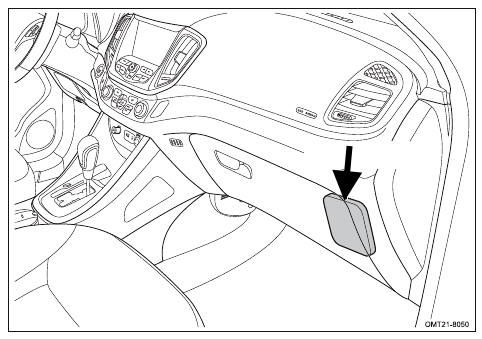

Иллюстрация расположения блока C в салоне Chery Tiggo 5

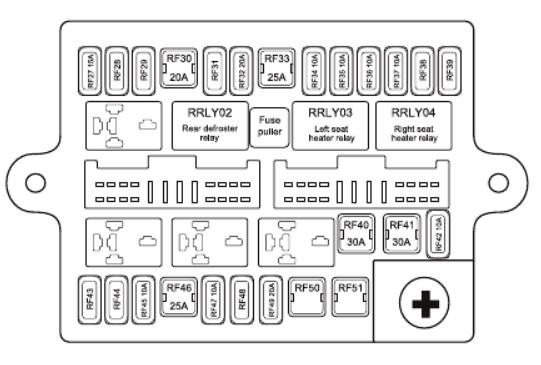

Схема блока C
Функции предохранителей блока C
| RF27 | Резервный предохранитель |
| RF28 | — |
| RF29 | — |
| RF30 | Блок A в салоне (предохранители и реле) |
| RF31 | — |
| RF32 | Электрорегулировка сидений |
| RF33 | Обогрев заднего стекла Chery Tiggo 5 |
| RF34 | Обогрев сиденья водителя |
| RF35 | Стоп-сигналы |
| RF36 | Резерв |
| RF37 | Обогрев пассажирского сиденья |
| RF38 | — |
| RF39 | — |
| RF40 | Антизащемление (передняя правая дверь) |
| RF41 | Антизащемление (передняя левая дверь) |
| RF42 | Индикатор обогрева стекла и зеркал |
| RF43 | — |
| RF44 | — |
| RF45 | Резервное питание прикуривателя (передний) |
| RF46 | Замок зажигания |
| RF47 | Кнопка Start/Stop |
| RF48 | — |
| RF49 | Солнечный люк |
| RF50 | — |
| RF51 | — |
- RRLY002 — Реле обогрева заднего стекла
- RRLY003 — Реле обогрева левого сиденья
- RRLY004 — Реле обогрева правого сиденья
Для переднего прикуривателя в Chery Tiggo 5 отвечает предохранитель RF45, что важно для диагностики электрических цепей.
Основной блок предохранителей под капотом Chery Tiggo 5
Главный блок с предохранителями и реле под капотом установлен слева от аккумулятора, обеспечивая защиту ключевых систем двигателя и электроники.
Фото места установки блока под капотом

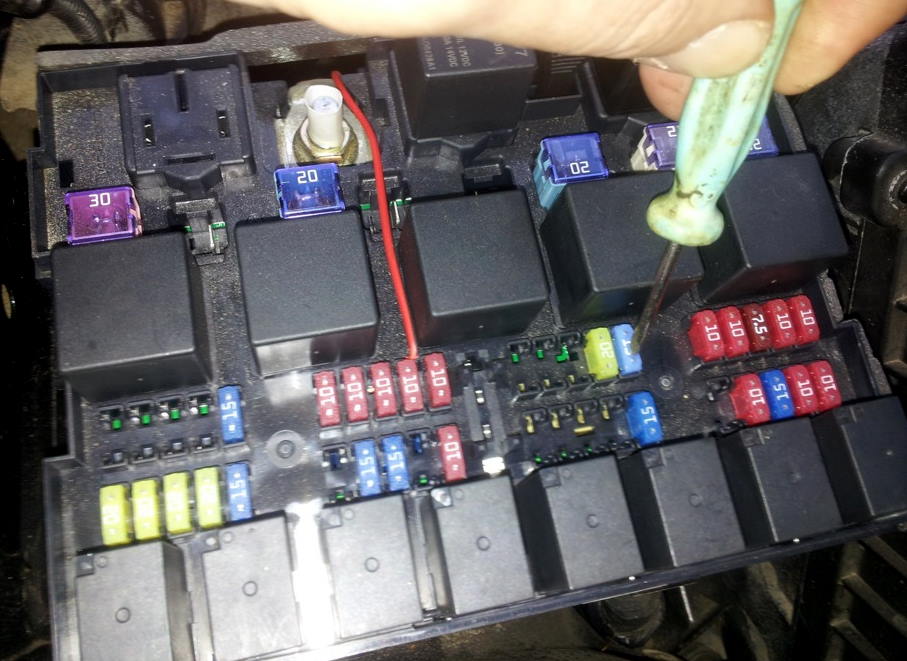

На фото отвертка указывает на предохранитель топливного насоса в блоке под капотом Chery Tiggo 5.

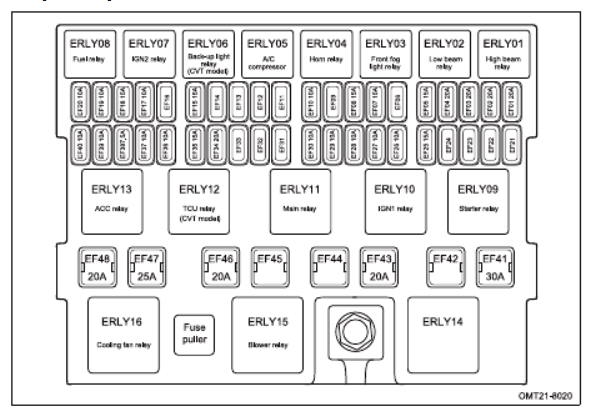

Схема предохранителей под капотом
Описание функций предохранителей
| EF01 | Правая фара дальнего света |
| EF02 | Левая фара дальнего света |
| EF03 | Правая фара ближнего света |
| EF04 | Левая фара ближнего света |
| EF05 | Противотуманные фары |
| EF06 | |
| EF07 | Катушка зажигания |
| EF08 | Инжекторы / датчик VVT |
| EF09 | |
| EF10 | Компрессор кондиционера |
| EF11 | |
| EF12 | |
| EF13 | |
| EF14 | |
| EF15 | IGN2 (второе зажигание) |
| EF16 | |
| EF17 | ECU / TCU (для CVT) |
| EF18 | Резервный |
| EF19 | TCU (CVT) / ECU |
| EF20 | Резервный |
| EF21 | |
| EF22 | |
| EF23 | |
| EF24 | |
| EF25 | Гудок (сигнал) |
| EF26 | Резервный |
| EF27 | MAF-датчик / адсорбер |
| EF28 | Переключатель заднего хода (МКПП) |
| EF29 | Возбуждение генератора |
| EF30 | Задние фонари хода / парковочный радар (CVT) |
| EF31 | |
| EF32 | |
| EF33 | |
| EF34 | Питание зажигания |
| EF35 | Топливный насос |
| EF36 | ABS / ESP система |
| EF37 | Резервный |
| EF38 | Реле насоса / вентилятора |
| EF39 | Лямбда-зонд (кислородный датчик) |
| EF40 | Блок управления двигателем |
| EF41 | Стартер |
| EF42 | |
| EF43 | IGN1 (первое зажигание) |
| EF44 | |
| EF45 | |
| EF46 | TCU (CVT-модель) |
| EF47 | ABS / ESP |
| EF48 | Питание дополнительного оборудования |
Если у вас есть дополнения по предохранителям Chery Tiggo 5 или реле, делитесь в комментариях для обмена опытом.
