Chery M11 производился в период с 2008 по 2015 год, включая модели 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015 годов выпуска. Доступны варианты с двигателями объемом 1.6 л, 1.8 л и 2.0 л. За годы выпуска автомобиль претерпел несколько обновлений. Известен также под альтернативными названиями Chery A3, Chery Tengo и Chery Chance Niche. В этой статье подробно рассмотрены предохранители и реле Chery M11, включая схемы расположения блоков, фото блоков предохранителей и их исполнение. Особое внимание уделено предохранителю прикуривателя Chery M11, а также советы по замене предохранителей и реле для всех систем автомобиля.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска машины, комплектации электрики и рынка поставки вашего Chery M11.
Блоки предохранителей в салоне

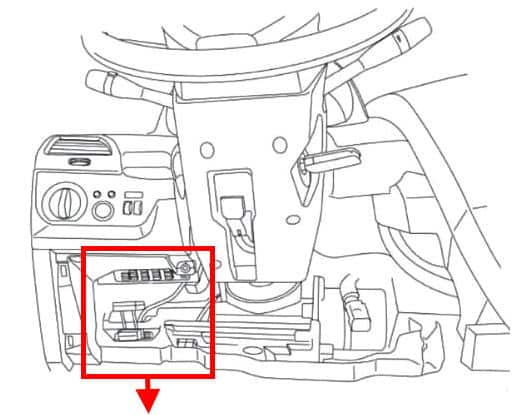

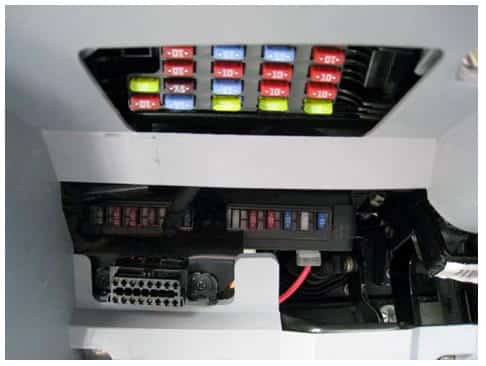

В интерьере автомобиля, в нижней секции торпедо, за защитной панелью размещены два блока предохранителей и реле Chery M11.
Верхний блок предохранителей Chery M11

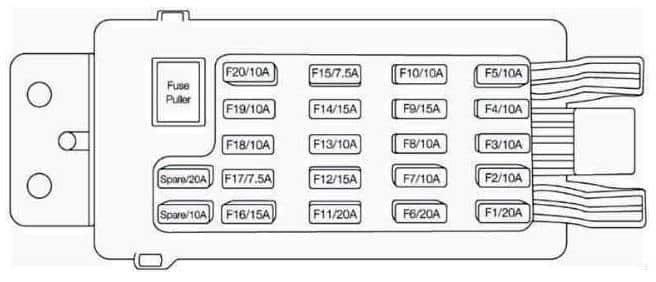

Схема предохранителей
Расположение и назначение предохранителей
| 1 | 20А Резервный предохранитель |
| 2 | 10А Гудок, корректор фар, габаритные огни, подсветка номерного знака, противотуманки, поворотники и аварийка, задний ход, салонное освещение, сигналы, зеркала, парктроник, центральный замок, стеклоподъемники, обогрев стекла и зеркал, багажник, дворники и омыватель лобового стекла, аудиосистема Chery M11. |
| 3 | 10А Резервный |
| 4 | 10А Корректор фар, габариты, подсветка номера, противотуманки, салонное освещение, ГУР |
| 5 | 10А Фонари заднего хода |
| 6 | 20А Розетка прикуривателя Chery M11 |
| 7 | 10А К основному блоку предохранителей и реле |
| 8 | 10А Корректор фар, дворники и омыватель лобового стекла |
| 9 | 15А Диагностика OBD, топливная система, иммобилайзер |
| 10 | 10А Кондиционер, тормоза, гудок, габариты, подсветка номера, противотуманки, поворотники и аварийка, топливная подача, приборка, салонное освещение, парктроник, центральный замок |
| 11 | 20А Стоп-сигналы, тормозная система |
| 12 | 15А Аудиосистема и магнитола |
| 13 | 10А Замок багажника |
| 14 | 15А Резервный |
| 15 | 7,5А Диагностический порт, топливная система, иммобилайзер |
| 16 | 15А ECU двигателя, тормозная система |
| 17 | 7,5А Резервный |
| 18 | 10А Гудок, корректор фар, габариты, подсветка номера, противотуманки, поворотники и аварийка, задний ход, салонное освещение, сигналы, зеркала, парктроник, центральный замок, стеклоподъемники, обогрев стекла и зеркал, багажник, дворники и омыватель, тормоза, приборная панель, зарядка аккумулятора |
| 19 | 10А Система кондиционирования |
| 20 | 10А Подушка безопасности SRS |
Предохранитель прикуривателя в Chery M11 — это номер 6 в верхнем блоке салона.

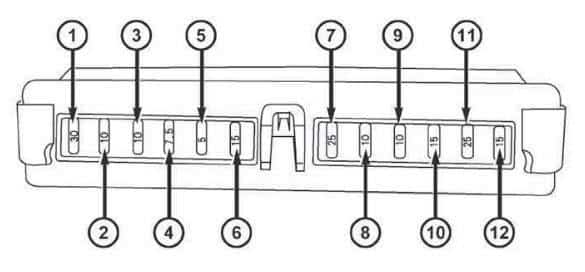

Нижний блок предохранителей Chery M11
Схема блока
Обозначение предохранителей нижнего блока
- 30А Электростеклоподъемники
- 10А Резервный
- 10А Левый габарит
- 7,5А Подсветка панели
- 5А Правый габарит
- 15А Центральный замок дверей
- 25А Дворники и омыватель лобового стекла
- 10А Салонное освещение
- 10А Гудок
- 15А Передние противотуманные фары
- 25А Обогрев заднего стекла и зеркал
- 15А Поворотники и аварийная сигнализация
Блоки предохранителей под капотом Chery M11

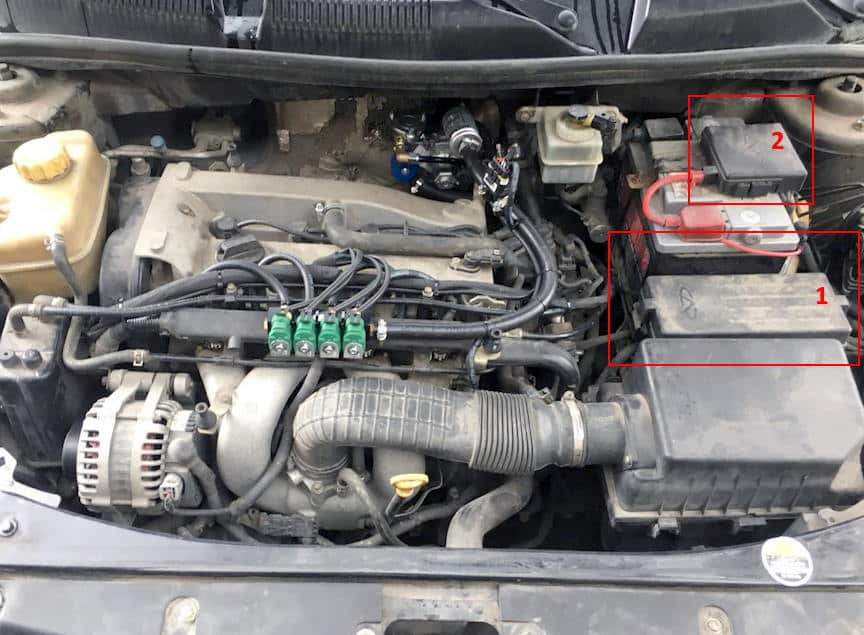

В моторном отсеке установлены два блока с предохранителями и реле для Chery A3/M11.
Основной блок предохранителей и реле под капотом
Обозначен как номер 1 на схеме. Расположен у аккумулятора, защищен крышкой. Это ключевой блок для электрики двигателя Chery M11.

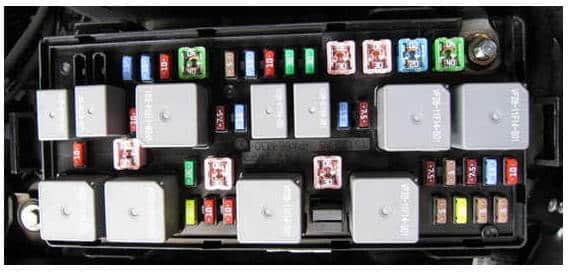

Пример фото блока

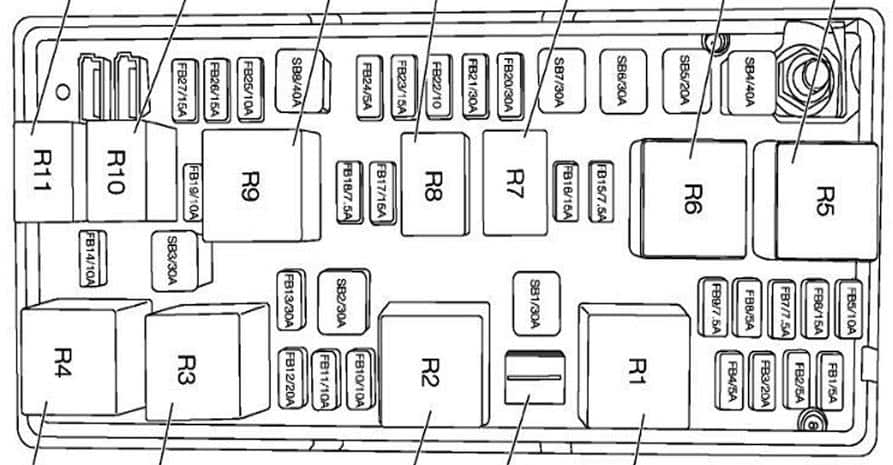

Расшифровка схемы
Назначение предохранителей и реле
| FB1 | 5A ECU двигателя (EMS) |
| FB2 | 5A Датчик скорости |
| FB3 | 20A SRS модуль |
| FB4 | 5A Резервный |
| FB5 | 10A Фонари заднего хода, зарядка АКБ |
| FB6 | 15A Модуль зажигания |
| FB7 | 7,5A Резервный |
| FB8 | 5A ABS модуль |
| FB9 | 7,5A Резервный |
| FB10 | 10A Лямбда-зонд передний |
| FB11 | 10A Лямбда-зонд задний |
| FB12 | 20A ДПКВ, адсорбер паров топлива |
| FB13 | 30A Вентилятор кондиционера |
| FB14 | 10A Дальний свет левой фары |
| FB15 | 7,5A Подогрев форсунок омывателя |
| FB16 | 15A Компрессор кондиционера |
| FB17 | 15A Топливный насос |
| FB18 | 7,5A Электронный контроль двигателя (EMS) |
| FB19 | 10A Дальний свет правой фары |
| FB20 | 30A Стеклоподъемники |
| FB21 | 30A Люк в крыше |
| FB22 | 10A АКПП или трансмиссия |
| FB23 | 15A Подогрев сидений |
| FB24 | 5A ABS |
| FB25 | 10A Резервный |
| FB26 | 15A Ближний свет левой фары |
| FB27 | 15A Ближний свет правой фары |
| SB1 | 30A Резервный |
| SB2 | 30A Двигатель |
| SB3 | 30A Стартер |
| SB4 | 40A ABS |
| SB5 | 20A ABS |
| SB6 | 30A Замок зажигания |
| SB7 | 30A Приборная панель |
| SB8 | 40A Регулировка сидений |
| R1 | Резервное реле |
| R2 | Реле ECU (EMS) |
| R3 | Реле стартера |
| R4 | Реле вентилятора кондиционера |
| R5 | Реле зажигания (ON) |
| R6 | Реле ACC |
| R7 | Реле компрессора А/С |
| R8 | Реле бензонасоса |
| R9 | Реле ACC1 |
| R10 | Реле дальнего света |
| R11 | Реле ближнего света |
Блок силовых предохранителей на аккумуляторе
Этот блок монтируется напрямую на положительный полюс АКБ Chery M11 для защиты основных цепей.

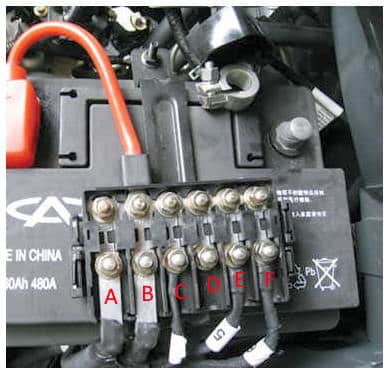

Схема силового блока
Расшифровка силовых предохранителей
- A — 100А Основной блок предохранителей и реле под капотом
- B — 150A Зарядка АКБ и пуск двигателя
- С — 40А Гудок, парктроник, стеклоподъемники, противотуманки
- D — 50A Электроусилитель руля
- E — 50A Электрика моторного отсека
- F — 80A Гудок, габариты, подсветка номера, поворотники, салонное освещение, зеркала, обогрев стекла, стеклоподъемники, омыватели, замки.
Если у вас есть дополнения по предохранителям Chery M11 или реле — оставляйте в комментариях.
