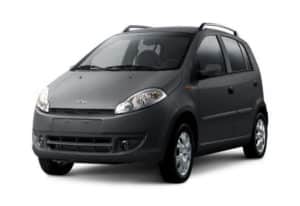

Chery Kimo выпускался в период с 2007 по 2013 год, включая модели 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годов, оснащенный двигателем объемом 1,3 литра. В течение этого времени автомобиль Chery Kimo претерпел несколько обновлений. Модель также известна под другими названиями: Chery A1, Speranza A113 и DR Motor DR2. В нашей статье представлено детальное описание предохранителей и реле Chery Kimo, включая схемы блоков предохранителей, места их установки, фотографии и примеры. Особое внимание уделим предохранителю для прикуривателя, а также общим советам по замене предохранителей в Chery Kimo.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска автомобиля и комплектации электрической системы.
Блок в салоне

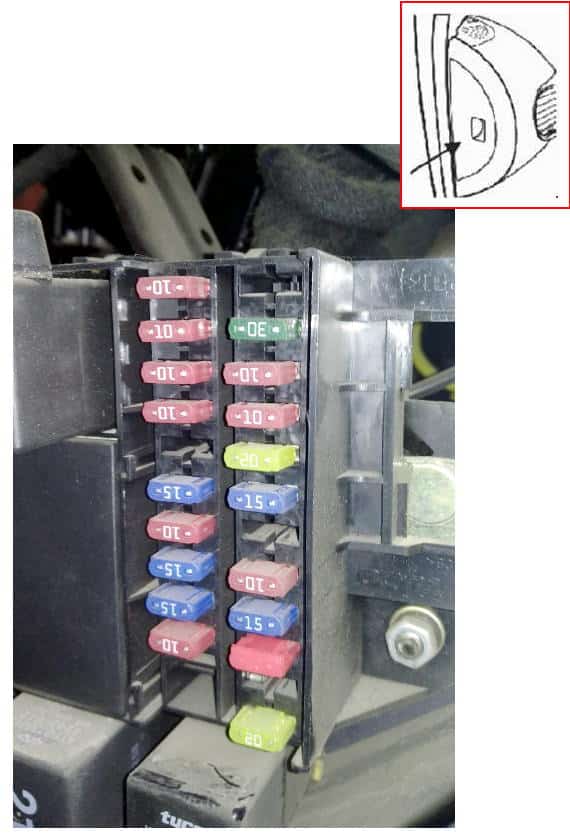

Основной блок предохранителей и реле в интерьере Chery Kimo расположен на левом конце приборной панели и прикрыт пластиковой крышкой для защиты.

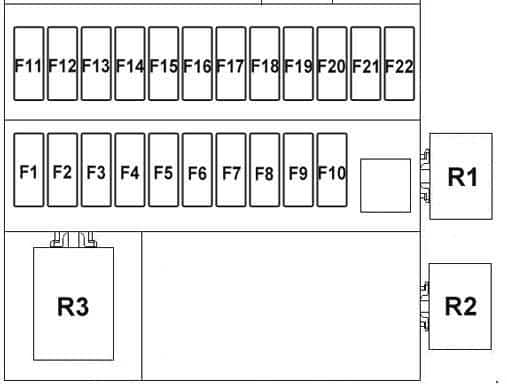

Схема
Описание
| F1 | 10A Комбинация приборов |
| F2 | 10A Электропривод зеркал, выключатель сигнала торможения, блок управления системой кузова (BCM) |
| F3 | 10A ABS |
| F4 | 10A Подушки безопасности |
| F5 | Не используется |
| F6 | 15A Люк (блок управления), омыватель, задний стеклоочиститель |
| F7 | 10A Реле кондиционера, указатели поворота |
| F8 | 15A Передний стеклоочиститель |
| F9 | 15A Прикуриватель |
| F10 | 10A Радио (магнитола) |
| F11 | Не используется |
| F12 | 25A Стартер |
| F13 | 10A Диагностический разъем |
| F14 | 10A Стоп-сигналы |
| F15 | 20A Аудиосистема (магнитола) |
| F16 | 15A Звуковой сигнал, задний противотуманный фонарь |
| F17 | Не используется |
| F18 | 10A Плафон освещения салона, габаритные огни |
| F19 | 15A Выключатель аварийной сигнализации |
| F20 | 10A Подсветка панели приборов |
| F21 | 20A Люк |
| F22 | 20A Обогрев заднего стекла |
| Реле | |
| R1 | Отопитель |
| R2 | Указатели поворота |
| R3 | Стеклоочиститель |
Предохранитель за прикуриватель в Chery Kimo — это номер 9 номиналом 15А.
Блок под капотом

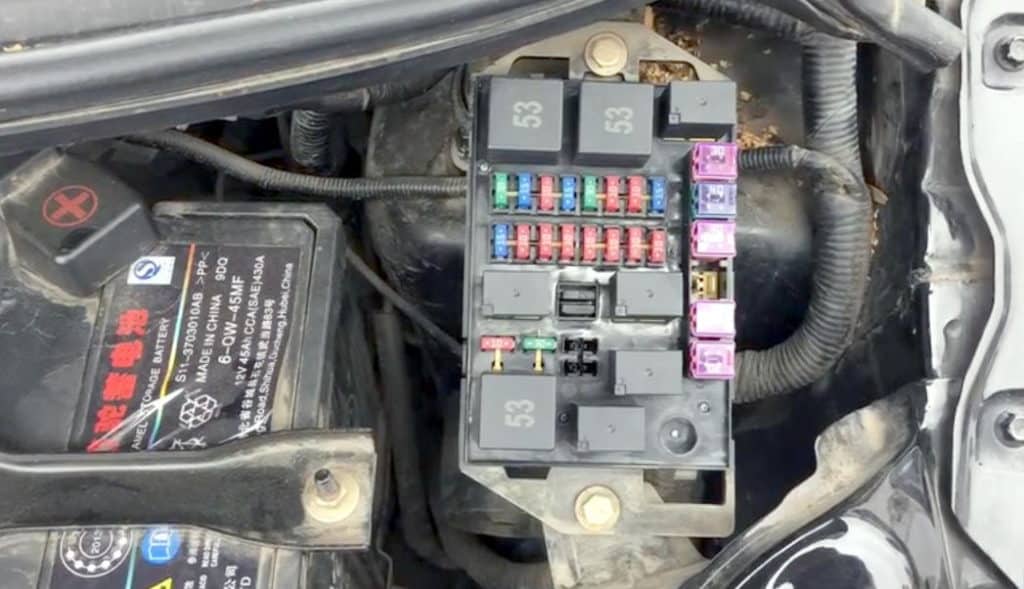

Главный блок предохранителей и реле под капотом Chery Kimo установлен слева от аккумулятора и защищен крышкой от внешних воздействий.

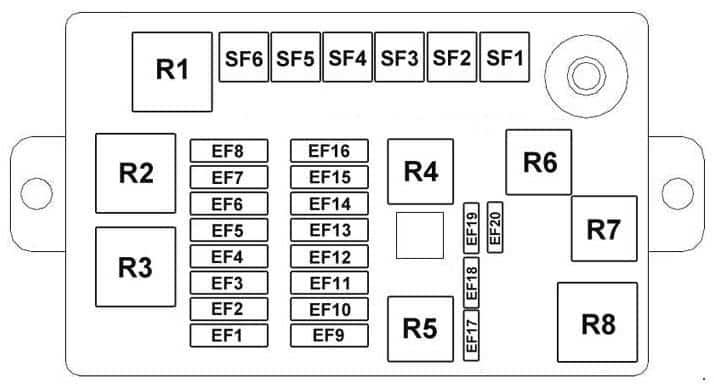

Схема
Обозначение
| SF1 | 30А Вентилятор системы охлаждения (высокая скорость) |
| SF2 | 30А Блок управления системой кузова (BCM) |
| SF3 | 30А Кондиционер |
| SF4 | 40А Аккумулятор (клемма 30a) |
| SF5 | 30А ABS |
| SF6 | 30А ABS |
| EF1 | 20А Вентилятор системы охлаждения (низкая скорость) |
| EF2 | 15А Передние противотуманные фары |
| EF3 | 10А Блок управления двигателем (ECU) |
| EF4 | 15А Топливный насос |
| EF5 | 30А Главное реле |
| EF6 | 10А Компрессор кондиционера |
| EF7 | 15А Лямбда зонд (кислородный датчик) |
| EF8 | Не используется |
| EF9 | 15А Катушка зажигания |
| EF10 | 10А Лампа заднего хода |
| EF11 | 10А Правые габаритные огни |
| EF12 | 10А Левые габаритные огни |
| EF13 | 10А Правый дальний свет |
| EF14 | 10А Левый дальний свет |
| EF15 | 10А Правый ближний свет |
| EF16 | 10А Левый ближний свет |
| EF17 | Запасной |
| EF18 | Запасной |
| EF19 | Запасной |
| EF20 | Запасной |
| Реле | |
| R1 | Передние противотуманные фары |
| R2 | Вентилятор системы охлаждения (высокая скорость) |
| R3 | Вентилятор системы охлаждения (низкая скорость) |
| R4 | Ближний свет фар |
| R5 | Компрессор кондиционера |
| R6 | Дальний свет фар |
| R7 | Главное реле |
| R8 | Топливный насос |
Если у вас есть идеи по улучшению статьи о предохранителях Chery Kimo — делитесь в комментариях.
