Chery IndiS (известный также как Chery X1, Chery Beat или Chery S18D) производился в период с 2009 по 2015 год и за это время получил несколько значимых обновлений. В этой статье вы сможете ознакомиться с подробным описанием предохранителей и реле для Chery IndiS, включая схемы блоков, фото расположения и примеры исполнения. Мы особенно выделим предохранитель прикуривателя Chery IndiS, чтобы облегчить диагностику и замену.
Функции предохранителей и реле в Chery IndiS могут варьироваться в зависимости от года выпуска, комплектации и уровня электрического оборудования автомобиля.
Блок в салоне Chery IndiS

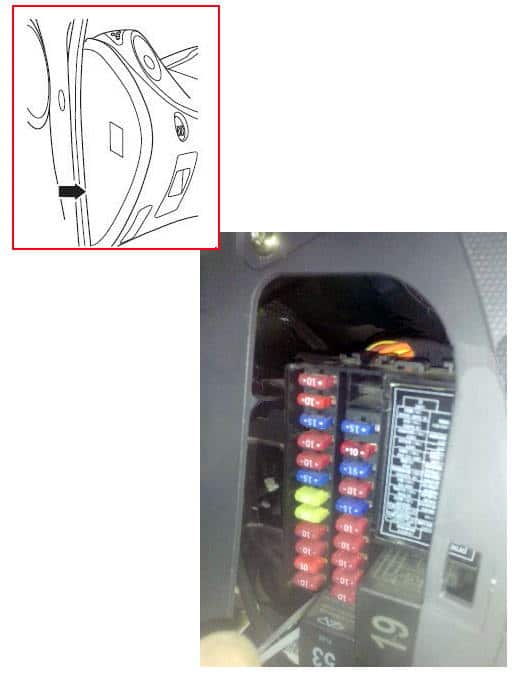

Блок предохранителей и реле в интерьере Chery IndiS размещен на торце центральной консоли за приборной панелью, под защитной пластиковой крышкой.

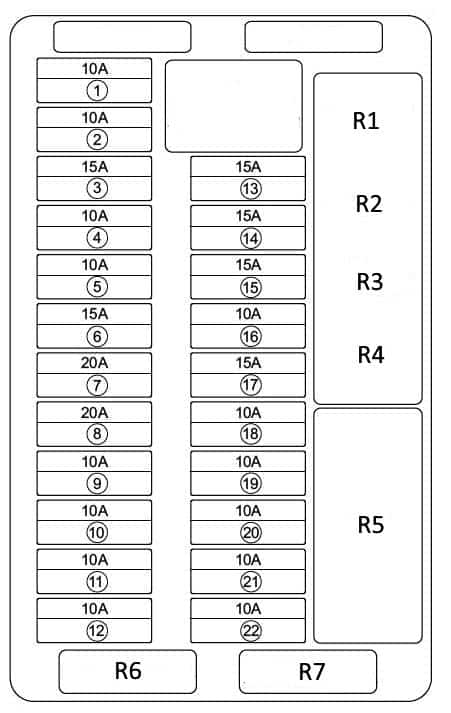

Схема блока предохранителей в салоне Chery IndiS
Расшифровка предохранителей и реле в салоне
| 1 | Переключатель регулировки наружных зеркал заднего вида |
| 2 | Реле стартера |
| 3 | Аудиосистема |
| 4 | Панель приборов |
| 5 | Задний противотуманный фонарь |
| 6 | Резерв |
| 7 | Реле обогревателя |
| 8 | Люк в крыше |
| 9 | Выключатель стоп-сигналов |
| 10 | Диагностика |
| 11 | Правый габаритный фонарь / Фонарь заднего хода / Отрегулированный |
| 12 | Левый габаритный фонарь / Фонарь освещения регистрационного знака / Панель приборов |
| 13 | Аудиосистема |
| 14 | Прикуриватель Chery IndiS |
| 15 | Очиститель ветрового стекла |
| 16 | Обмотка реле вентилятора |
| 17 | Омыватель / Очиститель заднего стекла / Люк в крыше |
| 18 | Система ABS / Выключатель стоп-сигналов |
| 19 | Подушки безопасности / Выключатель подушки безопасности переднего пассажира |
| 20 | Блок управления системами кузова / IMM / Панель приборов |
| 21 | Электронный блок управления |
| 22 | Дублирование / SD автомобиля / Генератор |
| R1 | Реле звукового сигнала |
| R2 | Реле компрессора кондиционера |
| R3 | Реле габаритов |
| R4 | Реле обогрева |
| R5 | Реле очистителя ветрового стекла |
| R6 | Реле вентилятора |
| R7 | Реле задних противотуманных фонарей |
Предохранитель прикуривателя Chery IndiS маркируется номером 14 и имеет номинал 15 А, отвечая за питание розетки.
Блок под капотом Chery IndiS

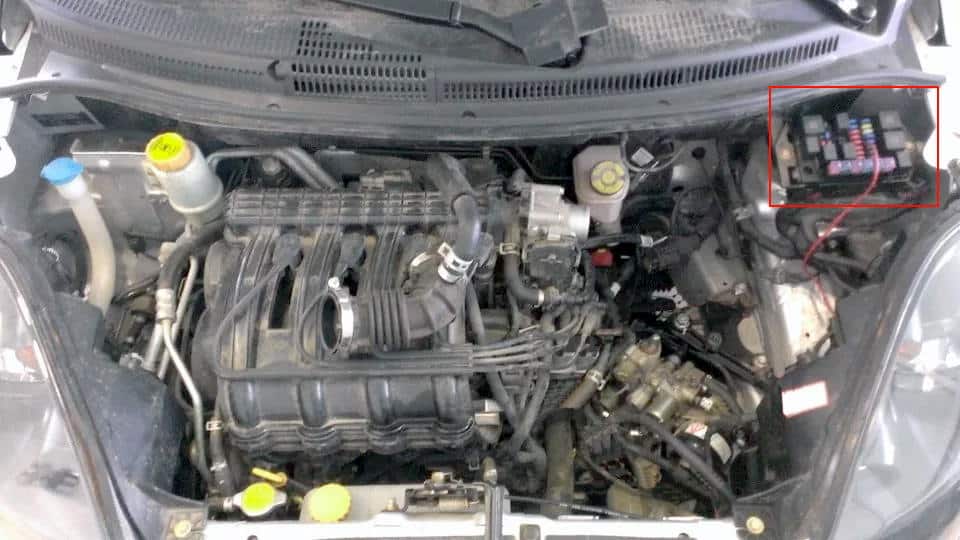

Подкапотный блок предохранителей и реле в Chery IndiS установлен слева от двигателя и защищен пластиковой крышкой от внешних воздействий.

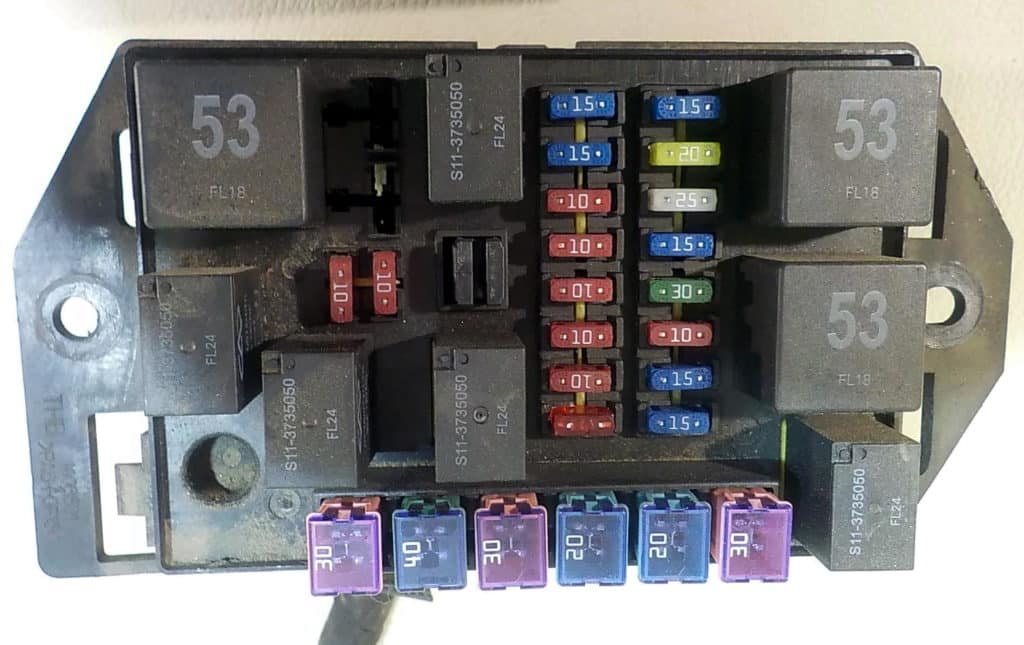

Фото пример подкапотного блока

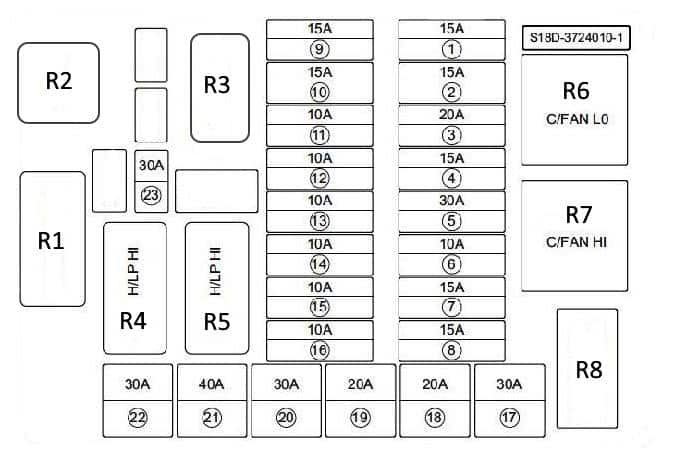

Схема подкапотного блока предохранителей Chery IndiS
Расшифровка предохранителей и реле под капотом
| 1 | Противотуманная фара |
| 2 | Система ABS |
| 3 | Система ABS |
| 4 | Топливный насос |
| 5 | Главное реле |
| 6 | Компрессор кондиционера |
| 7 | Датчики |
| 8 | Вентилятор, кондиционер и топливный насос |
| 9 | Резерв |
| 10 | Звуковой сигнал |
| 11 | Электронный блок управления |
| 12 | Фонарь освещения багажного отделения, потолочный плафон и подсветка замка зажигания |
| 13 | Левая фара ближнего света |
| 14 | Правая фара ближнего света |
| 15 | Левая фара дальнего света |
| 16 | Правая фара дальнего света |
| 17 | Фары |
| 18 | Панель приборов и радиоприемник |
| 19 | Габаритные фонари |
| 20 | Вентилятор |
| 21 | Блок управления системами кузова |
| 22 | Низкая скорость вращения вентилятора |
| 23 | Стартер |
| R1 | Главное реле |
| R2 | Реле стартера |
| R3 | Реле противотуманных фар |
| R4 | Реле фар |
| R5 | Реле фар |
| R6 | Реле вентилятора высокая скорость |
| R7 | Реле вентилятора низкая скорость |
| R8 | Реле топливного насоса |

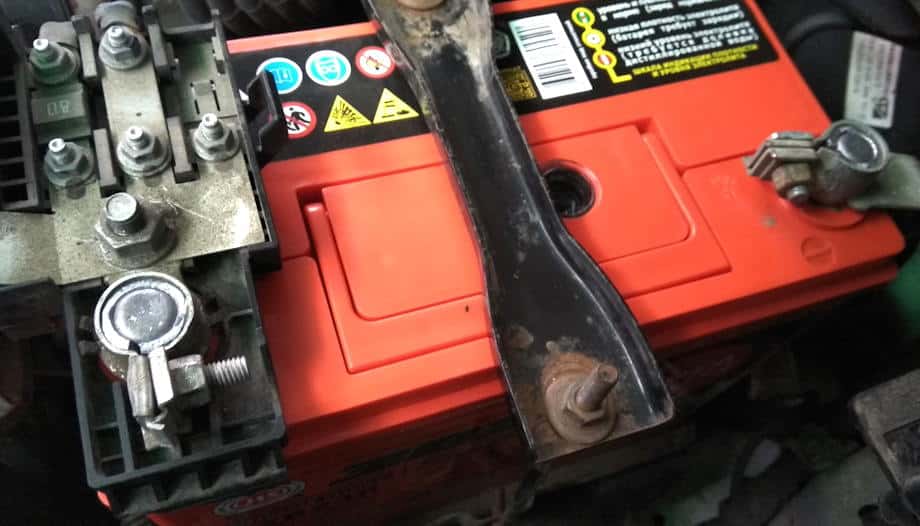

В отдельных комплектациях Chery IndiS на положительном клемме аккумулятора может быть установлен дополнительный мощный блок предохранителей в формате плавких предохранительных вставок.
Это полный обзор предохранителей, реле и схем электрики для Chery IndiS, включая советы по замене и диагностике. Если у вас есть дополнительная информация или вопросы по электрике Chery IndiS, поделитесь в комментариях.
