Chery Bonus A13 — это компактный автомобиль, производившийся китайской компанией Chery с 2008 по 2019 год, включая модели 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 и 2019 годов выпуска. Модель оснащалась двигателем объемом 1,5 литра и за период производства пережила несколько рестайлингов. Автомобиль также известен под названиями Chery Very (Чери Вери) и ZAZ Forza (ЗАЗ Форза). В этой статье мы подробно разберем расположение блоков предохранителей и реле Chery Bonus A13, предоставим схемы предохранителей, реле, их назначения и места установки. Особое внимание уделим предохранителю прикуривателя Chery Bonus A13, который часто вызывает вопросы у владельцев.
Функции предохранителей, реле и их количество в блоках могут варьироваться в зависимости от года выпуска Chery Bonus A13, уровня комплектации и электрического оборудования вашего автомобиля Chery Very или ZAZ Forza.
Блоки предохранителей и реле в салоне Chery Bonus A13
Основной блок предохранителей и реле в салоне
Главный блок с предохранителями и реле Chery Bonus A13 расположен в нижней секции приборной панели со стороны водителя. Это ключевой узел для многих электрических систем автомобиля.

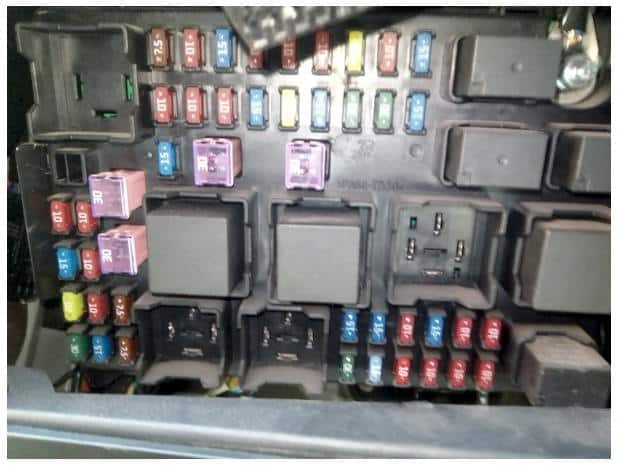

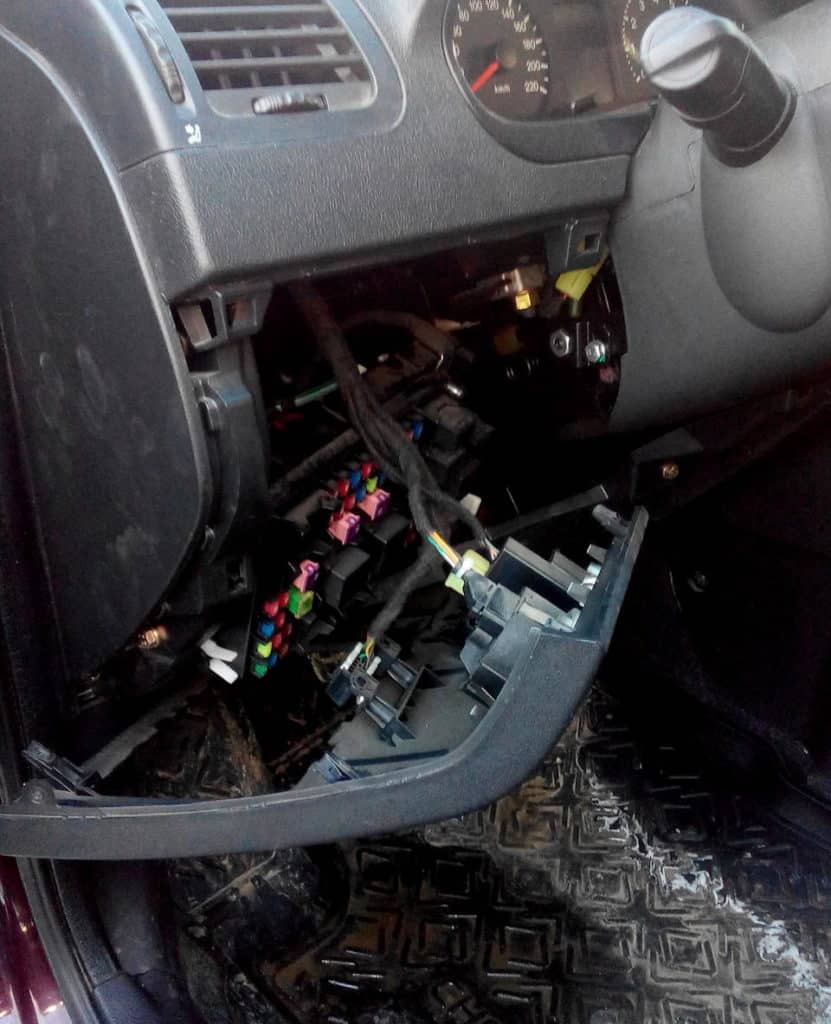

Чтобы получить доступ к блоку предохранителей Chery Bonus A13, снимите нижнюю крышку панели приборов. Внешний вид самого блока будет примерно таким, как на фото ниже.

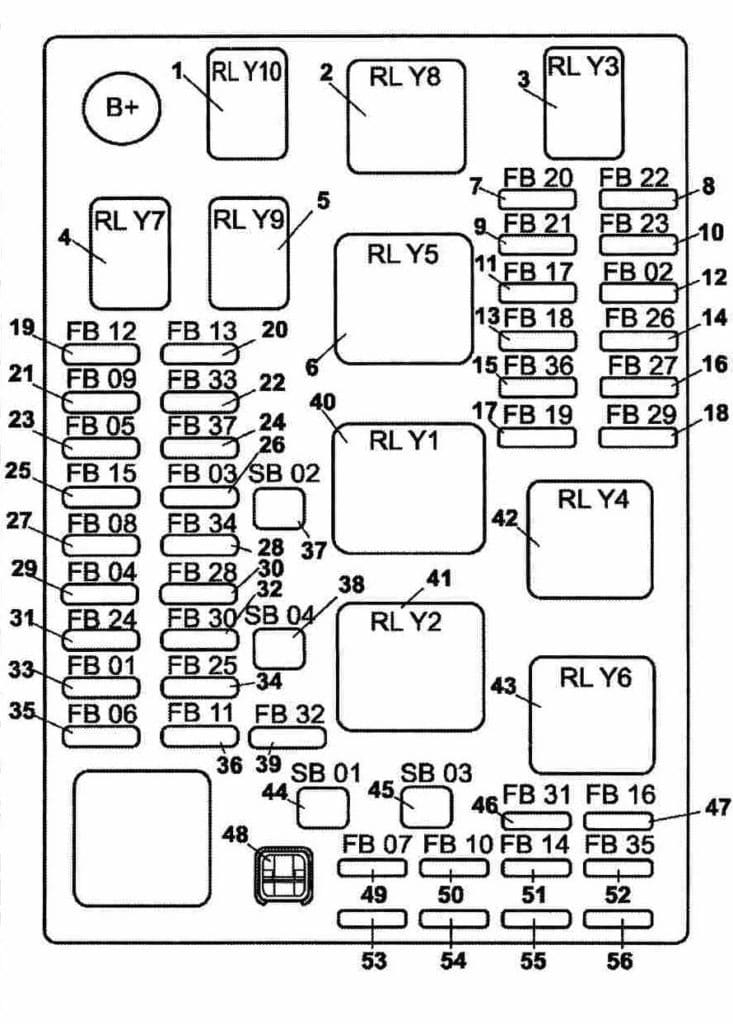

Схема блока предохранителей и реле в салоне Chery Bonus A13
Расшифровка и назначение предохранителей, реле Chery Bonus A13
| 1 | реле фар ближнего света (RLY10); |
| 2 | главное реле (RLY8); |
| 3 | реле фар дальнего света (RLY3); |
| 4 | реле топливного насоса (RLY7); |
| 5 | реле компрессора (RLY9); |
| 6 | резерв (RLY5); |
| 7 | предохранитель лампы дальнего света левой фары, 10 A(FB20); |
| 8 | предохранитель лампы ближнего света левой фары, 10 A (FB22); |
| 9 | предохранитель лампы дальнего света правой фары, A (FB21); |
| 10 | предохранитель лампы ближнего света правой фары, 10 A (FB23); |
| 11 | предохранитель вентилятора, 15 A (FB17); |
| 12 | предохранитель аудиосистемы, 10 A (FB02); |
| 13 | предохранитель датчика кислорода, 10 A (FB18); |
| 14 | предохранитель регулятора положения наружных зеркала заднего вида, 10 A (FB26); |
| 15 | предохранитель модуля зажигания, 15 A (FB36); |
| 16 | предохранитель прикуривателя Chery Bonus A13, 15 A (FB27); |
| 17 | предохранитель блока управления двигателем, форсунок, 15 A (FB19); |
| 18 | резерв, 30 A (FB29); |
| 19 | предохранитель топливного насоса, 15 A (FB12); |
| 20 | предохранитель компрессора, 15 A (FB13); |
| 21 | предохранитель комбинации приборов, 10 A (FB09); |
| 22 | резерв, 30 A (FB33); |
| 23 | предохранитель модуля люка крыши, 20 A (FB05); |
| 24 | резерв, 30 A (FB37); |
| 25 | предохранитель блока управления двигателем, 10 A (FB15); |
| 26 | предохранитель аудиосистемы, 15 A (FB03); |
| 27 | предохранитель ламп индикации открытых дверей, 10 A (FB08); |
| 28 | резерв, 20 A (FB34); |
| 29 | предохранитель блока управления сигнализацией, 10 A (FB04); |
| 30 | резерв, 15 A (FB28); |
| 31 | предохранитель подушек безопасности, 15 A (FB24); |
| 32 | предохранитель ламп заднего хода, 10 A (FB30); |
| 33 | предохранитель кондиционера, 10 A (FB01); |
| 34 | предохранитель АБС, 10 A (FB25); |
| 35 | предохранитель системы контроля давления в шинах, 7,5 A (FB06); |
| 36 | предохранитель датчиков скорости, 10 A (FB11); |
| 37 | предохранитель стартера, 30 A (SB02); |
| 38 | предохранитель кондиционера, 30 A (SB04); |
| 39 | предохранитель ламп сигнала торможения, 15 A (FB32); |
| 40 | реле стартера (RLY1); |
| 41 | реле кондиционера (RLY2); |
| 42 | резерв (RLY4); |
| 43 | резерв (RLY6); |
| 44 | предохранитель выключателя зажигания, 30 A (SB01); |
| 45 | резерв, 30 A (SB03); |
| 46 | резерв, 7,5 A (FB31); |
| 47 | резерв, 7,5 A (FB16); |
| 48 | пинцет; |
| 49 | предохранитель комбинации приборов, 10 A (FB07); |
| 50 | предохранитель системы диагностики, 10A(FB10); |
| 51 | предохранитель блока управления двигателем, 10A(FB14); |
| 52 | резерв, 15 A (FB35); |
| 53 | предохранитель запасной, 10 А; |
| 54 | предохранитель запасной, 15 А; |
| 55 | предохранитель запасной, 20 А; |
| 56 | предохранитель запасной, 30 А. |
Предохранитель прикуривателя Chery Bonus A13 и Chery Very — это номер 16 номиналом 15 А (FB27), расположенный в основном блоке салона. Если прикуриватель не работает, проверьте именно его.
Дополнительный блок предохранителей в салоне Chery Bonus A13

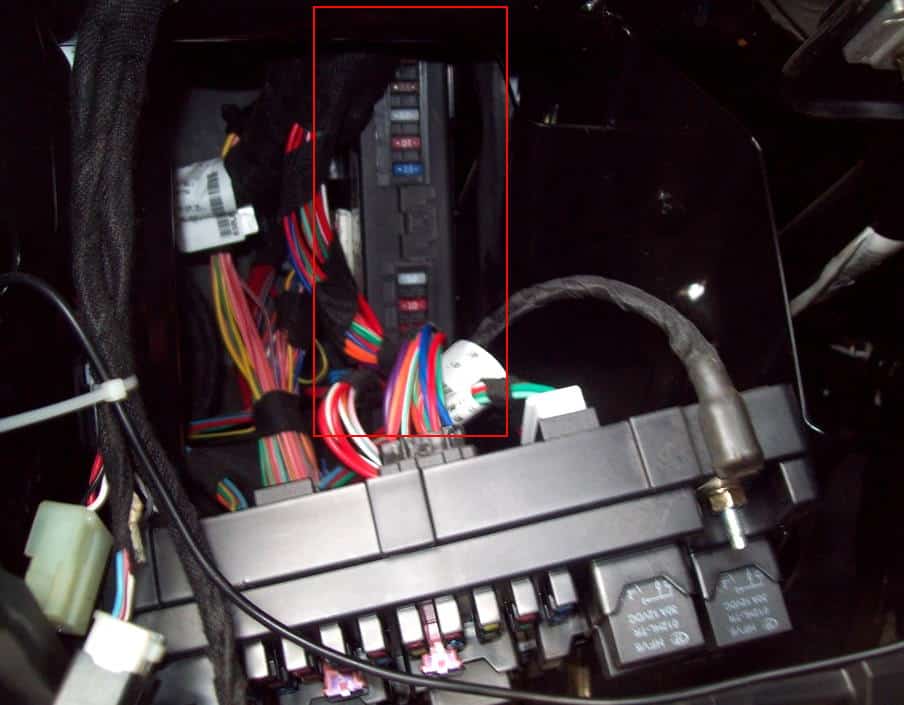

Позади основного блока предохранителей и реле установлен вспомогательный блок с дополнительными предохранителями для Chery Bonus A13.

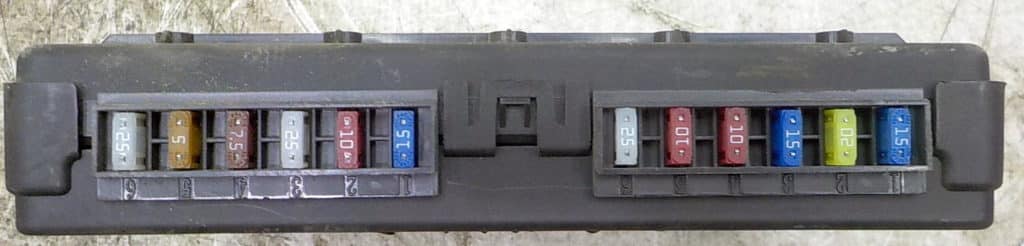

Схема дополнительного блока предохранителей в салоне Chery Bonus A13
Обозначение предохранителей в дополнительном блоке
Левая сторона блока предохранителей Chery Very
- 15А Центральный замок
- 10А Лампы задних противотуманных фонарей
- 25А Электро — стеклоподъемники задних боковых дверей
- 7,5А Лампы плафонов багажного отсека и подсветки проема правой передней двери, габарит (правый)
- 5А Лампа плафона подсветки проема левой передней двери, габарит (левый)
- 25А Электро — стеклоподъемники передних дверей
Правая сторона блока предохранителей ZAZ Forza
- 15А Лампы аварийной сигнализации
- 20А Обогреватель заднего стекла
- 15А Лампы противотуманных фар
- 10А Звуковые сигналы
- 10А Лампа плафона салона
- 25А Стеклоочиститель ветрового стекла
Блоки предохранителей и реле под капотом Chery Bonus A13
В моторном отсеке Chery Bonus A13, под капотом, размещено два блока с предохранителями и реле, отвечающих за силовые и двигательные системы.

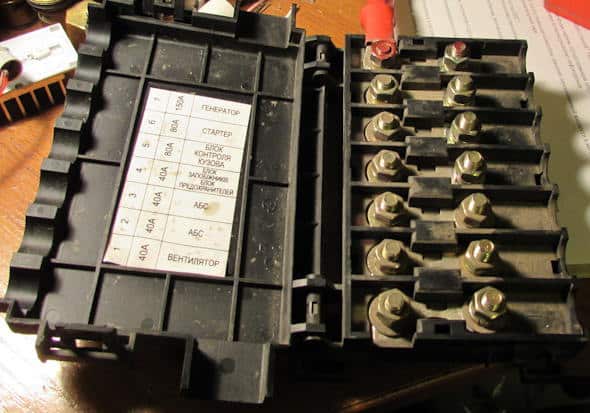

Силовой блок предохранителей под капотом Chery A13
На положительной клемме аккумулятора установлен мощный блок предохранителей в форме плавких вставок для Chery Bonus A13.
Назначение силовых предохранителей под капотом Chery Very
- вентилятор;
- антиблокировочная система тормозов;
- антиблокировочная система тормозов;
- блок предохранителей салона;
- блок контроля кузова;
- стартер;
- генератор.

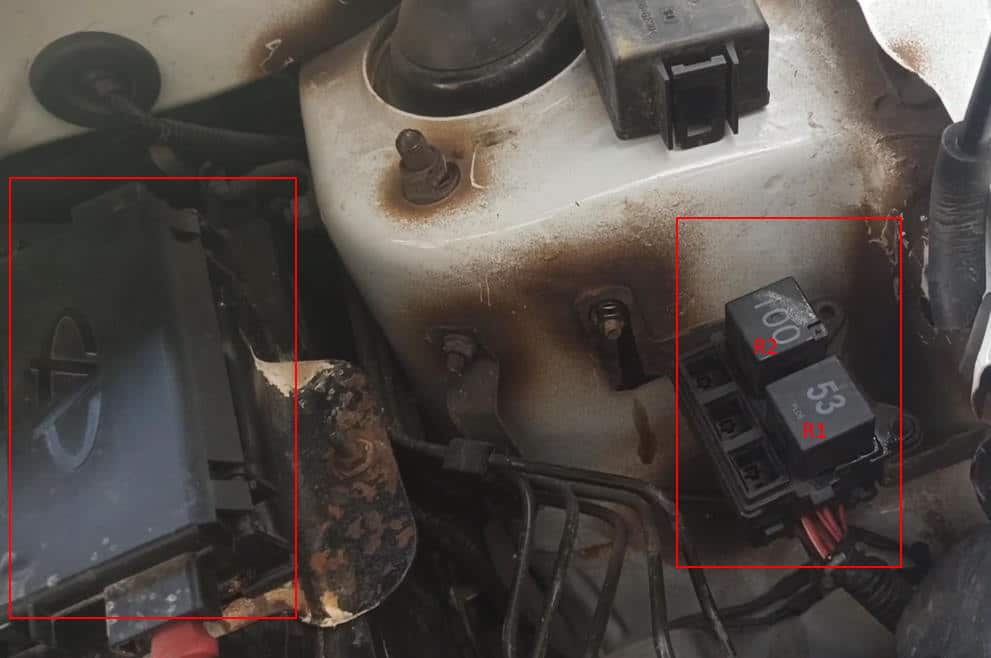

Вспомогательный блок реле под капотом
Этот блок установлен слева от моторного отсека, у стойки амортизатора в Chery Bonus A13.
- R1 — реле вентиляторов (высокая скорость);
- R2 — реле вентиляторов (низкая скорость).
Если у вас есть дополнения по предохранителям и реле Chery Bonus A13 — делитесь в комментариях.
