Chery Amulet A15 производился с 2003 по 2012 год, включая 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 и 2012 годы, с двигателем объемом 1.6 литра. За период выпуска автомобиль подвергся обновлениям и рестайлингу. Модель также выпускается под брендом Vortex Corda. В этой статье мы подробно разберем распиновку предохранителей и реле для Chery Amulet A15, включая схемы блоков предохранителей, их расположение и назначение для замены и диагностики.
Функции предохранителей и реле в Chery Amulet A15 могут варьироваться в зависимости от года выпуска, комплектации и уровня электрического оборудования вашего автомобиля Vortex Corda.
Блок предохранителей в салоне

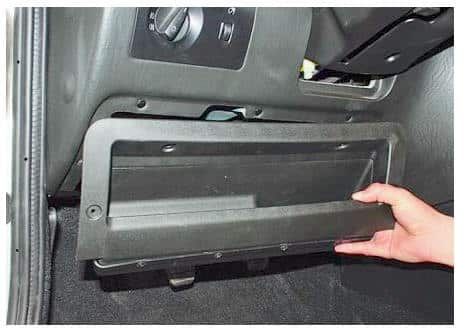

Блок с предохранителями и реле в интерьере автомобиля Chery Amulet A15 расположен в нижней части торпедо, со стороны водителя, за карманом для мелочей. Чтобы получить доступ к блоку, открутите винты крепления полки и снимите ее для осмотра и замены.
Фото — схема расположения блока в салоне Chery Amulet A15

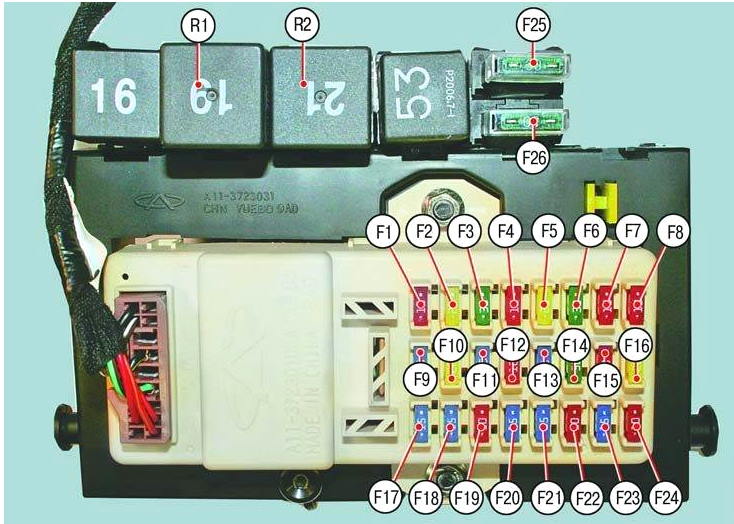

Расшифровка предохранителей и реле
| F1 | 10A Освещение номерного знака (подсветка заднего номера) |
| F2 | 20A Обогрев заднего стекла (электрообогрев) |
| F3 | 30A Вентилятор отопителя салона (электровентилятор печки) |
| F4 | 10A Резервный предохранитель |
| F5 | 20A Резервный предохранитель |
| F6 | 30A Электростеклоподъемники и центральный замок |
| F7 | 10A Подсветка приборной панели |
| F8 | 10A Задние фонари хода, датчик скорости |
| F9 | 15A Электропривод люка в крыше (если установлен) |
| F10 | 20A Переключатель ближнего и дальнего света фар |
| F11 | 15A Стеклоочистители лобового стекла (передние дворники) |
| F12 | 10A Резервный предохранитель |
| F13 | 15A Противотуманные фары и фонари (передние и задние ПТФ) |
| F14 | 30A Термодатчик системы кондиционирования (A/C термовыключатель) |
| F15 | 10A Указатели поворотов и аварийная сигнализация |
| F16 | 20A Электрорегулировка боковых зеркал |
| F17 | 15A Компрессор кондиционера (муфта A/C) |
| F18 | 15A Аудиосистема (магнитола), салонное освещение (плафоны), подсветка бардачка |
| F19 | 10A Панель приборов (комбинация устройств) |
| F20 | 15A Резервный предохранитель |
| F21 | 15A Клаксона (сигнал, гудок) |
| F22 | 10A Тормозные огни (стоп-сигналы) |
| F23 | 15A Прикуриватель и розетка (передняя зарядка) |
| F24 | 10A Аварийная сигнализация (мигалки) |
| F25 | 30A ABS-система (тормоза, соленоидный клапан) |
| F26 | 30A ABS-система (тормоза, гидронасос) |
| R1 | Реле стеклоочистителя (дворников передних) |
| R2 | Реле аварийной сигнализации |
Предохранитель прикуривателя в Chery Amulet A15 — это F23 на 15А, отвечающий за работу розетки и зарядку.
Блоки предохранителей и реле под капотом
В моторном отсеке модели Chery Amulet A15 (Vortex Corda) предусмотрено до четырех блоков предохранителей и реле для защиты электрических цепей двигателя и систем.

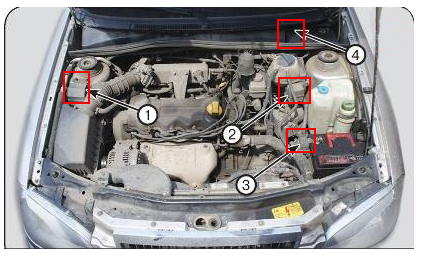

Схема расположения блоков под капотом Chery A15
Блок 1 под капотом
Этот блок размещен на правой опоре двигателя и прикрыт пластиковой крышкой для защиты от пыли и влаги.
Распиновка схемы блока 1
Назначение элементов
| 1 | Реле фар (управление освещением) |
| 2 | Реле системы кондиционирования A/C |
| 3 | 10А Ближний свет правой фары |
| 4 | 10А Габаритные огни правой фары |
| 5 | 10А Дальний свет правой фары |
| 6 | 10А Ближний свет левой фары |
| 7 | 10А Габаритные огни левой фары |
| 8 | 10А Дальний свет левой фары |
| 9 | Резерв |
| 10 | Резерв |
Блок 2 под капотом
Блок 2 установлен рядом с левой опорой двигателя в моторном отсеке.

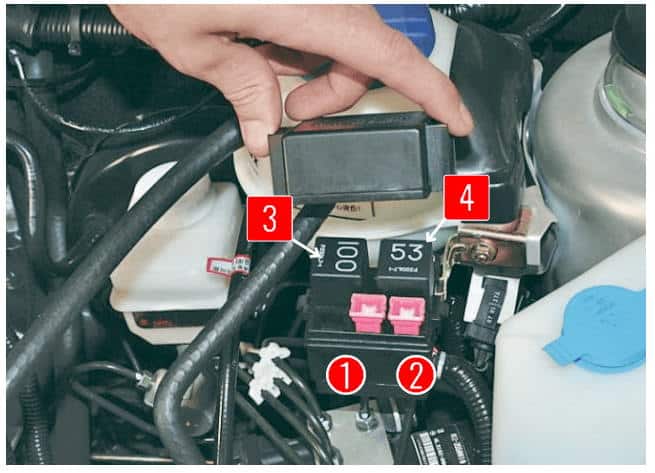

Схема блока 2
Расшифровка
- 30А Низкооборотный режим вентилятора радиатора (охлаждение двигателя)
- 30А Высокооборотный режим вентилятора радиатора (охлаждение двигателя)
- Реле высокого оборота вентилятора радиатора (система охлаждения)
- Реле низкого оборота вентилятора радиатора (система охлаждения)
Блок 3 под капотом
Этот блок фиксируется непосредственно на положительном выводе аккумуляторной батареи (АКБ) для мощных цепей.

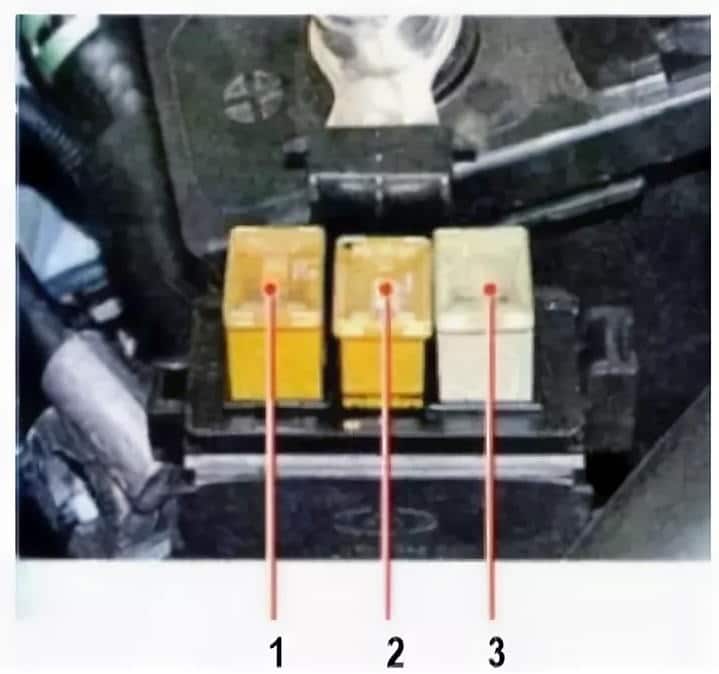

Схема блока 3 на АКБ
Назначение
- 60А Основное питание электрической системы
- 60А Блок ABS и управление двигателем
- 120А Запуск стартера
Блок 4 под капотом
Блок 4 размещен в корпусе воздухозаборника, поблизости от электронного блока управления двигателем (ЭБУ). Для доступа удалите защитный кожух.

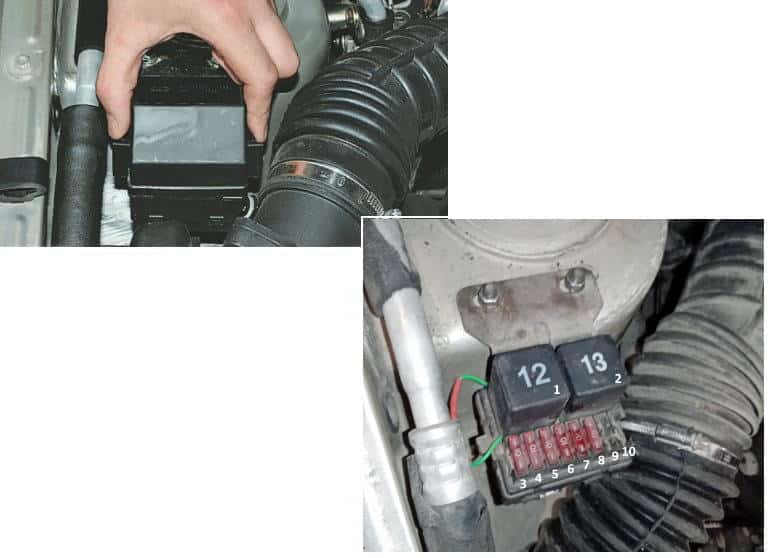

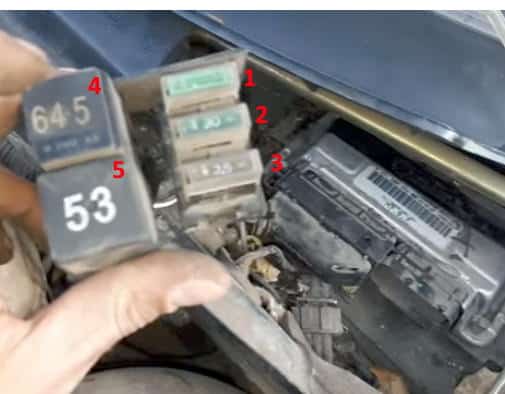

Схема блока 4
Расшифровка
- 15А Топливный насос (бензонасос)
- 30А Главное реле цепи
- 7,5А Питание ЭБУ (ECU двигателя)
- Главное реле блока управления
- Реле топливного насоса

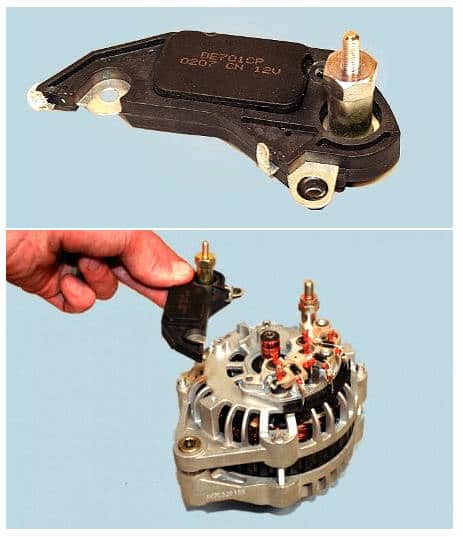

Реле генератора в Chery Amulet A15 размещено внутри самого генератора; для его осмотра или замены требуется разборка устройства.
Обнаружили неточность или хотите предложить улучшения для статьи о предохранителях Chery Amulet A15 — оставляйте отзывы в комментариях.
