Предохранители и реле BMW i3

Электромобиль BMW i3 стал первым массовым электрокаром от баварского производителя BMW, выпускавшимся с 2013 по 2022 год, включая модели 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 и 2022 годов. За период производства авто подверглось нескольким модернизациям. В этой публикации мы разберем расположение блоков предохранителей и реле BMW i3, предоставим схемы предохранителей BMW i3, фото блоков и их назначения. Особое внимание уделим предохранителю прикуривателя в BMW i3, включая замену и диагностику.

Функции предохранителей и реле в BMW i3 могут варьироваться в зависимости от модификации. Рекомендуем проверять данные по руководству пользователя, находящемуся в vicinity блока предохранителей и реле BMW i3.

Расположение блоков в салоне BMW i3

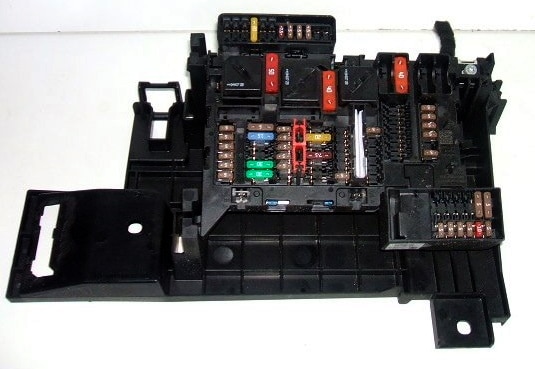

Главный блок предохранителей и реле BMW i3

Основной блок предохранителей BMW i3 с реле размещен под приборной панелью со стороны переднего пассажира в электромобиле BMW i3.

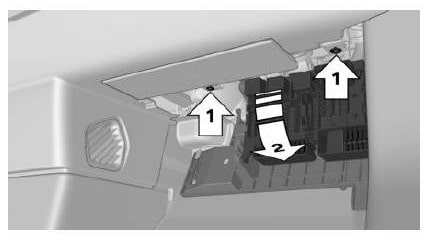

Чтобы получить доступ к блоку предохранителей в салоне BMW i3, поверните защелки (1) и откиньте крышку вниз по направлению стрелки (2).

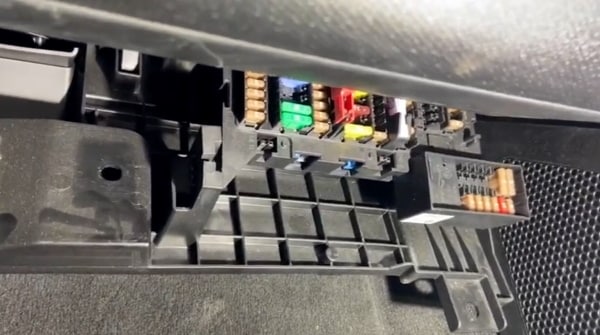

Пример фото доступа к блоку предохранителей BMW i3

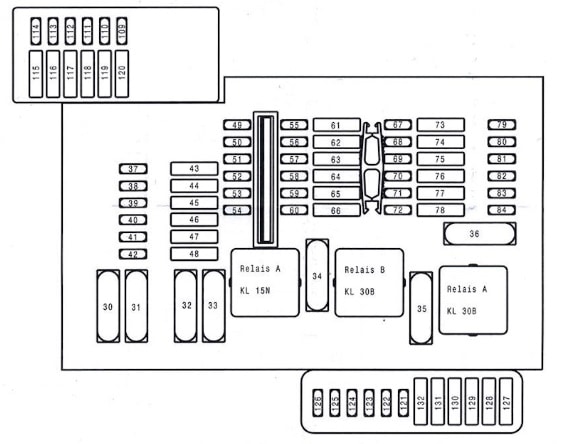

Схема предохранителей в салонном блоке BMW i3

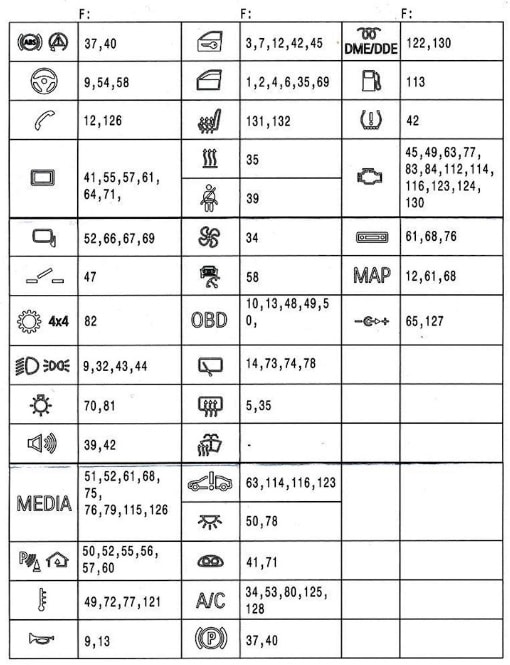

Таблица назначений предохранителей BMW i3

Подробное описание всех предохранителей BMW i3 указано в таблице. За функционирование прикуривателя в BMW i3 отвечают предохранители №65 и №127. Далее приведены ключевые назначения некоторых элементов в блоке предохранителей и реле BMW i3.

• F39 — 5А — сирена и функциональный центр в крыше (ФЦК)
• F40 — 5A — DSC/блок управления парковочным тормозом/ клавиша парковочного тормоза
• F41 — 5A — Комбинация приборов
• F42 — 5A — приёмник дистанционного управления
• F43 — 15A — левая фара
• F44 — 15A — правая фара
• F45 — 5A — индифицирующее устройство на лобовом стекле
• F46 —
• F47 — 5A — блок управления парковочным тормозом/ ФЦК
• F48 —
• F49 — 5A — привод жалюзи радиатора
• F50 — 5A — электрохром внутреннего зеркала
• F51 — 5A — гудок
• F52 — 5A — вентилятор в подлокотнике
• F53 — 5A — датчик AUC
• F54 — 5A — электроусилитель руля
• F55 — 5A — парковочный ассистент
• F56 — 5A — камера
• F57 — 7.5A — система помощника с камерой
• F58 — 5A — коммуникационный центр в руле SZL
• F59 —
• F60 — 5A — SAS
• F61 — 20A — HU
• F62 —
• F63 — 7.5A — EME
• F64 —
• F65- 20A — прикуриватель в подлакотнике
• F66- 5A — usb hub / электрохром внутреннего зеркала
• F67 — наружное зеркало заднего вида
• F68 — 5A — контроллер
• F69 — 5A — блок выключателей двери водителя
• F70 — 5A — кнопка заправки/ кнопка капота/ кнопка багажника/ фонарь в багажнике
• F71 — 5A — KOMBI
• F72 — 5A — реле вентилятора радиатора
• F73 — 20A — стеклоочиститель спереди водителя
• F74 — 20A — стеклоочиститель спереди пасажира
• F75 —
• F76 — 40A — усилитель hifi
• F77 — 15A — насос основного контура охлаждения
• F78 — 5А- датчик дождя/ косметические зеркало/ ФЦК/ центральный светильник
• F79 — 5A — вентилятор под диваном
• F80 — 5A — логика печки
• F81 — 5А — фонарики в салоне
• F82 — 5A — селектор передач GWS
• F83 — 5A — EDME
• F84 — 5A — логика rex (REME)

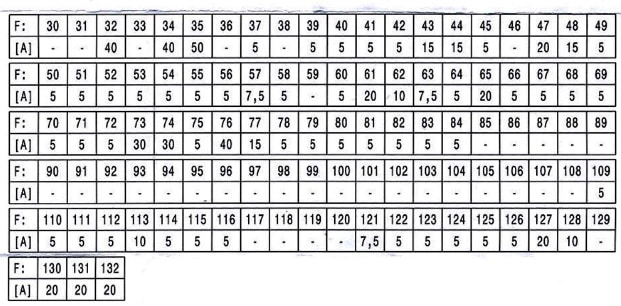

Номиналы предохранителей BMW i3

Дополнительный блок предохранителей в BDC BMW i3

Второй блок предохранителей BMW i3 расположен внутри электронного блока управления (BDC) в электромобиле BMW i3.

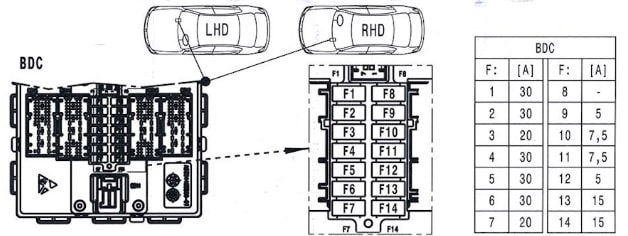

Схема блока предохранителей BDC в BMW i3

Расшифровка предохранителей в BDC BMW i3

1. 30A — привод стеклоподъемника пассажира
2. 30A — привод стеклоподъемника
3. 20A — центральный замок
4. 30A — привод стеклоподъемника водителя
5. 30A — реле подогрева заднего стекла
6. —
7. 20A — центральный замок
8. —
9. 5A — BDC панель управления светом, комуникационный центр в руле, аварийная кнопка
10. —
11. 7.5A — obd разъём / IHKR (IHKA) мозг климата
12. 5A- ручка водителя и пассажира
13. 15A — сигнал
14. —

Если у вас есть дополнения по предохранителям BMW i3 или советы по улучшению статьи — делитесь в комментариях.
