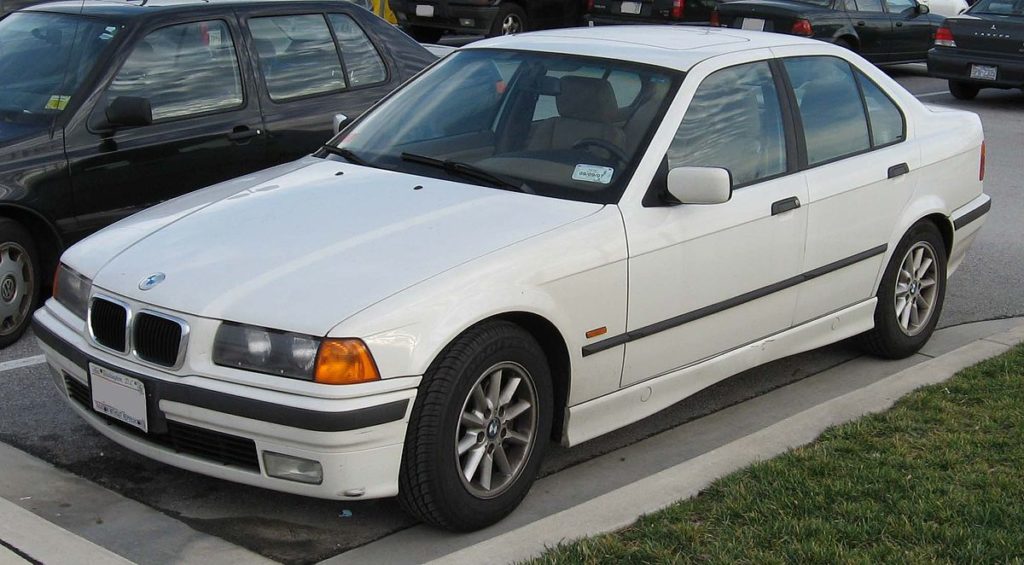

Представляем подробные схемы предохранителей и реле для BMW E36, включая расположение блоков и их характеристики. BMW E36 — это третье поколение популярной 3-й серии от BMW, которое выпускалось в период с 1990 по 1999 годы. Кроме того, компактные версии в кузове хэтчбэк на базе E36 производились до 2000 года. Если вы ищете информацию по замене предохранителей BMW E36 или диагностике электрики, эта статья поможет разобраться.
В дизельных модификациях BMW E36 предохранители распределены по двум блокам: один находится в моторном отсеке, аналогично бензиновым версиям, а второй — под задним сиденьем. Максимальный номинал предохранителя составляет 80 А и расположен рядом с аккумулятором под задним сиденьем, обеспечивая защиту основной цепи питания от АКБ.
Блок под капотом
Блок предохранителей и реле

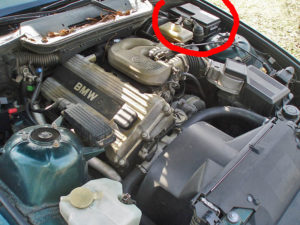

Этот блок размещен в моторном отсеке справа от водителя, под черной пластиковой крышкой. Он отвечает за ключевые электрические цепи, включая освещение и системы безопасности BMW E36.
фотография блока

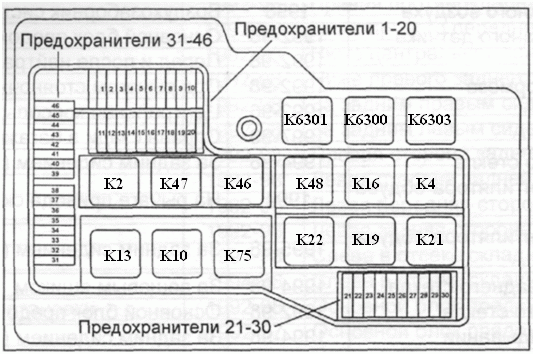

Общая схема предохранителей BMW E36
Описание
| 1 | Реле топливного насоса |
| 2 | Реле электронного блока управления двигателем |
| 3 | Реле кислородного датчика |
| 4 | Реле звукового сигнала |
| 5 | Реле противотуманных фар |
| 6 | Реле фар |
| 7 | Реле дальнего света фар |
| 8 | Реле аварийной сигнализации |
| 9 | Реле электродвигателя вентилятора отопителя |
| 10 | Реле обогревателя заднего стекла |
| 11 | Предохранительное реле ABS |
| 12 | Реле насоса ABS |
| 13 | Реле 2 электродвигателя вентилятора системы охлаждения |
| 14 | Реле электромагнитной муфты компрессора кондиционера |
| 15 | Реле 1 электродвигателя вентилятора системы охлаждения |
| F1 | (30A) Люк |
| F2 | (15A) Разъем электрооборудования прицепа |
| F3 | (30A) Омыватель /очиститель фар |
| F4 | (15A) Подогреватель сиденья |
| F5 | (30A) Электропривод сиденья |
| F6 | (20A) Обогреватель заднего стекла |
| F7 | (5A) Обогреватель замка зажигания, центральный замок, противоугонная система, привод складывающейся крыши |
| F8 | (15A) Звуковой сигнал |
| F9 | (20A) Аудиосистема |
| F10 | (30A) Электронный блок управления ABS/TCS, система активной подвески |
| F11 | (7,5A) Фара- левая |
| F12 | (7,5A) Фара-правая |
| F13 | (5A) Электропривод стеклоподъёмников — зад. (2-дверные модели) |
| F14 | (30A) Электропривод стеклоподъемников |
| F15 | (7,5A) Противотуманные фары-передние, комбинация приборов |
| F16 | (5А) Блок управления двигателем, кондиционер |
| F17 | (7,5A) Задние противотуманные фонари |
| F18 | (15A) Топливный насос |
| F19 | (15A/30A) Электропривод стеклоподъемников-зад. (4-дверные модели/кабриолет) |
| F20 | (10A) Система кондиционирования/отопления |
| F21 | (5A) Электронный блок управления ABS/TCS, система активной подвески |
| F22 | (5A) Противотуманные фары |
| F23 | (5A) Подогреватели сидений, комбинация приборов, часы, маршрутный компьютер, указатели поворота, система ABS, лампа освещения моторного отсека, отопитель, обогреватель заднего стекла, противотуманные фары, реле фар |
| F24 | (15A) Обогреватели форсунок омывателя лобового стекла, электропривод зеркал заднего вида на дверях, система парковки |
| F25 | (5A) Выключатель освещения (фары/противотуманные фары) |
| F26 | (10A) Фонари заднего хода, селектор КПП, кислородный датчик, диагностический разъем, подогреватель топлива |
| F27 | (5A) Антиблокировочная система тормозов/противобуксовочная система, комбинация приборов, маршрутный компьютер |
| F28 | (5A) Электронный блок управления двигателем, электронный блок управления противобуксовочной системы, блок управления системой поддержания скорости |
| F29 | (7,5A) Дальний свет — левая фара |
| F30 | (7,5A) Дальний свет- правая фара |
| F31 | (15A) Комбинация приборов, часы, маршрутный компьютер, противоугонная система, блок управления сигналом системы центрального замка, система кондиционирования |
| F32 | (30A) Предохранитель прикуривателя |
| F33 | (10A) Передние/задние габариты-лев. Лампа освещения моторного отсека, лампы освещения салона, разъем зарядки, противоугонная система, телефон, обогреватель замка двери |
| F34 | (30A) Лампы указателей поворота/аварийной сигнализации, датчик удара (противоугонная система), противоугонная система |
| F35 | (25A) Центральный замок, привод складывающейся крыши |
| F36 | (30A) Блок управления очистителем/омывателем лобового стекла |
| F37 | (10A) Передние и задние габариты -правые |
| F38 | (30A) ABS |
| F39 | (7,5A) Реле электромагнитной муфты компрессора кондиционера |
| F40 | (30A) Электропривод сиденья |
| F41 | (30A) Электродвигатель вентилятора конденсатора кондиционера |
| F42 | (7,5A) Система SRS, система защиты при опрокидывании (кабриолет) |
| F43 | (5A) Лампы освещения салона, противоугонная система, центральный замок, телефон, привод складывающейся крыши |
| F44 | (15A) Блок управления очистителями/омывателя лобового стекла, лампа подсветки вещевого ящика, аудиосистема, противоугонная система |
| F45 | (7,5A) Маршрутный компьютер, вспомогательный блок сигнализации |
| F46 | (7,5A) Комбинация приборов, стоп-сигналы, система поддержания скорости |
Сверяйте представленную информацию с Вашим описанием на обратной стороне крышки. В данном варианте за прикуриватель отвечает номер 32 на 30А.
K2 – реле звукового сигнала;
K4 – реле нагнетателя отопления;
K10– предохранительное реле ABS;
K13 – реле обогревателя заднего стекла;
K16– реле-прерыватель указателей поворотов и аварийной сигнализации;
K19 – реле компрессора климатической установки;
K21 – реле электропривода вентилятора радиатора (климатическая установка) 1-й ступени;
K22 – реле электропривода вентилятора радиатора (климатическая установка) 2-й ступени;
K46 – реле фар дальнего света;
K47 – реле противотуманных фар;
K48 – реле фар ближнего света;
K75 – реле двигателя насоса ABC;
K6300 – главное реле системы зажигания/впрыска Motronic;
K6301 – реле топливного насоса;
K6303 – реле обогрева лямбда-зонда.
Блок в салоне

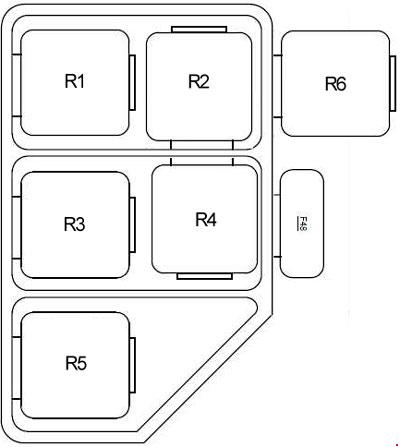

Блок реле
Расположен под приборной панелью слева от водителя. Здесь собраны реле для дополнительных систем, таких как стеклоподъемники и вентиляция в BMW E36.
Для авто выпускавшихся до 1996 года.
| 1 | Реле электропривода стеклоподъемников/люка |
| 2 | Блок управления (при аварии) |
| 3 | Реле электродвигателя вентилятора отопителя |
| 4 | Реле очистителя/омывателя фар |
| 5 | Блок управления очистителем лобового стекла/фар |
| 6 | Реле электродвигателя привода стеклоподъемника — зад. 2-дверные модели |
Для авто выпускавшихся после 1996 года.
| 1 | Реле электропривода стеклоподъемников/люка |
| 2 | Блок управления (привари) |
| 3 | Реле электродвигателя вентилятора отопителя |
| 7 | Предохранитель 48 (40A), AC — 316i/318i |
- 48 — 40А Вентилятор (высокая скорость)
- 50 — 5А Клапан рециркуляции отработанных газов, Клапан угольного фильтра
Дополнительная информация
Пример видео по восстановлению реле аварийной сигнализации для BMW E36, полезно для самостоятельного ремонта электрики.
На нашем канале есть подробное видео по схемам предохранителей и реле BMW E36 — смотрите и подписывайтесь для больше полезных советов по обслуживанию.
Электросхема BMW E36
Если после замены предохранителя неисправность сохраняется, проблема может крыться в проводке или электрооборудовании автомобиля. Скачайте полную электросхему BMW E36 для детального анализа: «скачать»
