BMW E34 представляет собой еще одну генерацию кузова в линейке BMW 5-й серии. Производство этой модели велось в период с 1987 по 1995 год, включая 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994 и 1995 годы. В этой статье мы разберем расположение блоков предохранителей и реле для BMW E34, а также предоставим детальную электросхему для автомобилей этой серии, включая ключевые элементы предохранителей BMW E34 и реле BMW E34.
Для BMW E34 существуют две основные версии электропроводки: High Version и Low Version, особенно для моделей с двигателем M50 или системами управления двигателем от Siemens или Bosch. Ключевое различие заключается в наличии встроенной системы самодиагностики — на приборной панели High Version присутствует дисплей с бегущей строкой для отображения ошибок.
Версию электропроводки BMW E34 можно легко идентифицировать, осмотрев блок предохранителей в моторном отсеке. Если в нижних рядах размещены крупные модули CCM (Check Control Module) и LKM (Light Control Module), то это High Version. В случае установки стандартных квадратных реле — это Low Version. Это поможет при диагностике и ремонте предохранителей BMW E34.
Расположение блоков предохранителей и реле в моторном отсеке BMW E34
Основной монтажный блок предохранителей BMW E34
Этот блок размещен непосредственно под лобовым стеклом в моторном отсеке. Для доступа достаточно отодвинуть фиксаторы. Здесь находятся предохранители с № 1 по 29, а также различные реле, обеспечивающие работу ключевых систем автомобиля.
Low Version
Общая схема блока предохранителей Low Version BMW E34
Расшифровка реле в Low Version
| № реле | Назначение |
| К2 | Звуковой сигнал bmw e34 |
| КЗ | Снятие напряжения с контакта R |
| К4 | Вентилятор отопителя/стояночный обогрев |
| К5 | Интенсивная очистка/насос омывателя |
| К6 | Модуль SRA |
| К8 | Реле дополнительный водяной насос bmw e34 |
| К9 | Снятие напряжения с контакта 15 |
| К10 | Защита от перегрузки системы ABS/ASC |
| К16 | Реле прерыватель аварийной сигнализации 30/30 |
| К18 | Развязка кондиционер * Motronic |
| К19 | Компрессор кондиционера |
| К21 | Включение 1 скорости дополнительного вентилятора |
| К22 | Включение 2 скорости дополнительного вентилятора |
| К40 | Реле включение ближнего света фар bmw e34 |
| К41 | Включение дальнего света фар |
| К42 | Включение противотуманных фар |
| К43 | Включение противотуманных огней |
| U4 | Датчик противоугонной сигнализации 30/30 |
Обозначения предохранителей Low Version BMW E34
| № | А | Защищаемая цепь |
| 1 | 15 | Выключатель стоп-сигналов схема контроля тормозной системы, блок управления системы Tempo mat, выключатель Tempo mat |
| 2 | 7.5 | Модуль освещения (реле включения ближнего и дальнего света фар) |
| 3 | 7.5 | Модуль освещения (реле включения противотуманных фар. реле включения задних противотуманных огней, выключатель указателей поворота, выключатель сигнализации дальним светом фар |
| 4 | 7.5 | Модуль освещения (стояночный и габаритный огонь слева) |
| 5 | 10 | Модуль освещения (стояночный и габаритный огонь справа, фонари освещения номерного знака), подсветка прикуривателя, радиоприемник, освещение моторного отсека, выключатель аварийной сигнализации |
| 6 | 7.5 | Аварийная сигнализация |
| 7 | 15 | Противотуманные фары |
| 8 | 7.5 | Правый и левый противотуманные огни |
| 9 | 15 | Звуковые сигналы, блок управления компрессором кондиционера, дополнительный водяной насос системы кондиционирования |
| 10 | 7.5 | Левая фара ближнего света |
| 11 | 7.5 | Правая фара ближнего света |
| 12 | 15 | Обогреватель форсунок омывателя, выключатель фонарей заднего хода регулировка зеркал (переключатель) |
| 13 | 7.5 | Левая фара дальнего света |
| 14 | 7.5 | Правая фара дальнего света |
| 15 | 7.5 | Реле включения стеклоочистителя, модуль освещения RA 15 |
| 16 | 30 | Обогреватель переднего сиденья, привод поясничного упора |
| 17 | 7.5 | Комбинация приборов (контрольная лампа разряда батареи, контрольные лампы, основной модуль). бортовой компьютер, указатель передач |
| 18 | 15 | Инфракрасный модуль, привод регулировки сидений, выбрасыватель ремней, центральная блокировка замков, радиоприемник, радиотелефон |
| 19 | 30 | Предохранитель вентилятора отопителя bmw e34 |
| 20 | 7.5 | Комбинация приборов, бортовой компьютер, цифровые часы, таймер |
| 21 | 30 | Освещение салона, багажника вещевого ящика, разъем заряда батареи |
| 22 | 30 | Электродвигатель очистителя ветрового стекла (режимы 1 и 2). регулятор прижима щеток (только для моделей с системой очистки высокого давления) |
| 23 | 7.5 | Топливный насос |
| 24 | 15 | Насос омывателя, блок управления очистителем/ омывателем. реле включения электродвигателя стеклоочистителя |
| 25 | 30 | Дополнительный вентилятор (скорости 1 и 2) |
| 26 | 30 | Предохранитель прикуривателя bmw e34 |
| 27 | 30 | Электромагнитный клапан отопителя, аудиосистема Hi-Fi с усилителем мощности |
| 28 | 15 | Система Servotronic |
| 29 | 7.5 | Реле включения обогревателя заднего стекла, блок управления компрессором кондиционера, реле дополнительного вентилятора. блок управления системы ABS |
High Version

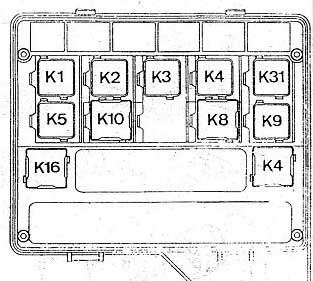

Схема блока High Version для BMW E34
Назначение реле в High Version
| Номер реле | Назначение |
| К1 | Отсутствует при ручной коробке передач (контакты 30 и 87 замкнуты) |
| К1 | Блокировка стартера (при автоматической коробке передач) |
| К2 | Звуковые сигналы |
| КЗ | Снятие напряжения с контакта R |
| К4 | Вентилятор отопителя/стояночный обогрев |
| К5 | Интенсивная очистка/насос омывателя |
| К8 | Дополнительный водяной насос |
| К9 | Снятие напряжения с контакта 15 |
| К10 | Защита от перегрузки системы ABS/ASC |
| К16 | Прерыватель аварийной сигнализации |
| К31 | Включение прикуривателя (или замкнуты контакты 30 и 87) |
Расшифровка предохранителей High Version BMW E34
| № | А | Назначение |
| 1 | 15 | Выключатель стоп-сигналов, схема контроля тормозной системы, ABS. тахометр, модуль освещения, Tempo mat |
| 2 | 7.5 | Предохранитель переключателя наружного освещения (контакт 56), модуль дальнего света фар bmw 525. |
| 3 | 7.5 | Выключатель противотуманных фар. модуль освещения (реле включения противотуманных фар), переключатель указателей поворота, выключатель сигнализации дальним светом фар |
| 4 | 7.5 | Модуль освещения (стояночный и габаритный огонь слева) |
| 5 | 10 | Модуль освещения (стояночный и габаритный огонь справа, фонари освещения номерного знака), затенение внутреннего зеркала заднего вида, подсветка прикуривателя, коробки для кассет, зеркала, выключателя обогревателя сиденья и переключателя привода поясничного упора |
| 6 | 7.5 | Указатели поворота и аварийная сигнализация бмв 525 |
| 7 | 15 | Противотуманные фары |
| 8 | 7.5 | Правый и левый противотуманные огни |
| 9 | 15 | Реле включения звуковых сигналов, блок управления компрессором кондиционера дополнительный водяной насос системы кондиционирования |
| 10 | 7,5 | Левая фара ближнего света |
| 11 | 7.5 | Правая фара ближнего света |
| 12 | 15 | Подогреватель форсунок омывателя. выключатель фонарей заднего хода, регулировка наружных зеркал заднего вида (переключатель) |
| 13 | 7.5 | Левая фара дальнего света |
| 14 | 7.5 | Правая фара дальнего света |
| 15 | 7.5 | Реле включения стеклоочистителя, бортовой компьютер, стояночный обогрев |
| 16 | 30 | Обогреватель переднего сиденья привод поясничного упор» |
| 17 | 7.5 | Комбинация приборов (контрольная лампа разряда батареи, контрольные лампы, основной модуль), бортовой компьютер, указатель передач |
| 18 | 15 | Радиоприемник (антенный усилитель), инфракрасный модуль, привод регулировки сидений, радиотелефон |
| 19 | 30 | Вентилятор отопителя |
| 20 | 7.5 | Комбинация приборов, бортовой компьютер, таймер, стояночный обогрев, обогреватель |
| 21 | 30 | Освещение салона, багажника, вещевого ящика; разъем заряда батареи |
| 22 | 30 | Регулятор прижима щеток очистителя ветрового стекла, система очистки ветрового стекла |
| 23 | 7.5 | Топливный насос |
| 24 | 15 | Система регулирования температуры в салоне |
| 25 | 30 | Дополнительный вентилятор (скорости 1 и 2) |
| 26 | 30 | Прикуриватель |
| 27 | 30 | Электромагнитный клапан отопителя, аудиосистема Hi-Fi с усилителем мощности |
| 28 | 15 | Система Servotronic |
| 29 | 7.5 | Блок управления компрессором кондиционера, реле включения дополнительного вентилятора, блок управления системы ABS |
В обеих версиях предохранитель № 26 на 30А отвечает за работу прикуривателя BMW E34.
Дополнительные блоки реле и предохранителей BMW E34
Наличие этих блоков варьируется в зависимости от комплектации и года выпуска вашего BMW E34.
Первый дополнительный блок реле BMW E34 установлен в моторном отсеке слева от направления движения, ближе к передней части машины. На моделях поздних годов здесь также размещены некоторые предохранители для улучшенной защиты электросистем.
Описание компонентов дополнительного блока BMW E34
- Модуль управления очисткой головных / противотуманных фар
- Реле управления вентилятором – высокая скорость вращения
- Реле управления вентилятором – низкая скорость вращения
- Реле звукового сигнала телефона
- Реле управления кондиционированием
- Предохранители

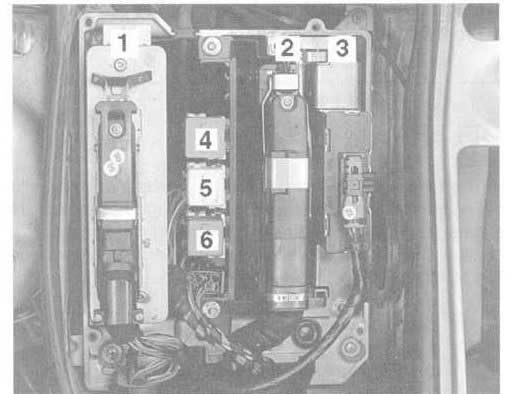

Второй электронный блок BMW E34 расположен в правом углу под лобовым стеклом по ходу движения. Он защищен пластиковой крышкой, закрепленной на четырех винтах. Внутри размещены ключевые модули: управления двигателем, ABS, топливной системой и электронным дросселем (EML), если они предусмотрены в комплектации.
Описание элементов второго электронного блока BMW E34
- Модуль управления ABS или ASC
- Модуль управления двигателем (Motronic)
- Модуль управления круиз-контролем
- Системное (основное) реле
- Реле топливного насоса
- Реле подогрева датчика кислорода (лямбда-зонда)
Блок предохранителей и реле под задним сиденьем BMW E34

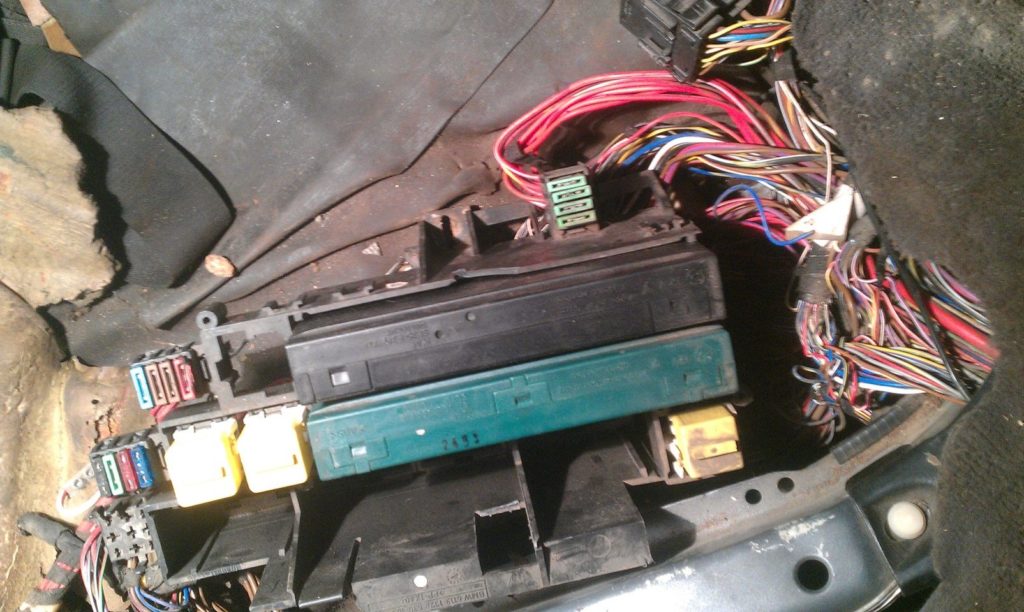

В этом блоке размещены предохранители с № 30 по 54. Внешний вид блока предохранителей BMW E34 под сиденьем выглядит следующим образом.
Общая схема блока под сиденьем BMW E34
Описание реле в блоке под сиденьем
- K30 Реле включения внутреннего освещения
- K29 Реле TSH
- K13 Реле HHS
- A40 Блок управления очистителями и омывателями
- A30 Блок управления центральной блокировкой замков
Назначение предохранителей под задним сиденьем BMW E34
Low Version
| Назначение | № предохранителя |
| Противоугонная система | 33, 34 |
| Двойная подъемно-сдвижная крышка люка | 32, 37 |
| Электростеклоподъемники | 32, 37 |
| Задний стеклоочиститель | 44 |
| Обогрев заднего стекла | 35 |
| Освещение салона | 32, 37 |
| Задние подголовники | 30 |
| Электропривод рулевой колонки | 41 |
| Радио | 36 |
| Передний стеклоочиститель | 34 |
| Регулировка положения сиденья водителя | 42 |
| Регулировка положения сиденья пассажира | 43 |
| Доводчики дверей | 44 |
| Солнцезащитная шторка | 31 |
| Телефон | 40 |
| Обогрев замков дверей | 37 |
| Центральный замок | 32, 33, 34, 37 |
High Version
| Потребитель | № |
| Против оугонная система | 33, 34 |
| Двойная подъемно-сдвижная крышка люка | 32,37 |
| Электро стеклоподъемники | 32,37 |
| Задний стеклоочиститель | 44 |
| Обогрев заднего стекла | 35 |
| Освещение салона | 32,37 |
| Задние подголовники | 30 |
| Электропривод рулевой колонки | 41 |
| Радио | 36 |
| Передний стеклоочиститель | 34 |
| Регулировка положения сиденья водителя | 42 |
| Регулировка положения сиденья пассажира | 43 |
| Доводчики дверей | 44 |
| Солнцезащитная шторка | 31 |
| Телефон | 40 |
| Обогрев замков дверей | 37 |
| Центральный замок | 32, 33, 34, 37 |
Полезная информация по ремонту BMW E34
Пример ремонта BMW E34: замена реле стеклоочистителя. Этот блок расположен в необычном месте, что усложняет доступ, но знание схемы упрощает задачу.
На нашем канале доступно видео по этой теме — просмотрите и подпишитесь для дополнительных материалов по электросхемам BMW E34.
Полная электросхема BMW E34
Если у вас остались вопросы по электросхеме BMW E34, предохранителям или реле, скачайте оригинальную инструкцию в формате PDF для детального изучения.
