Предохранители и реле BMW 7-й серии (E32)

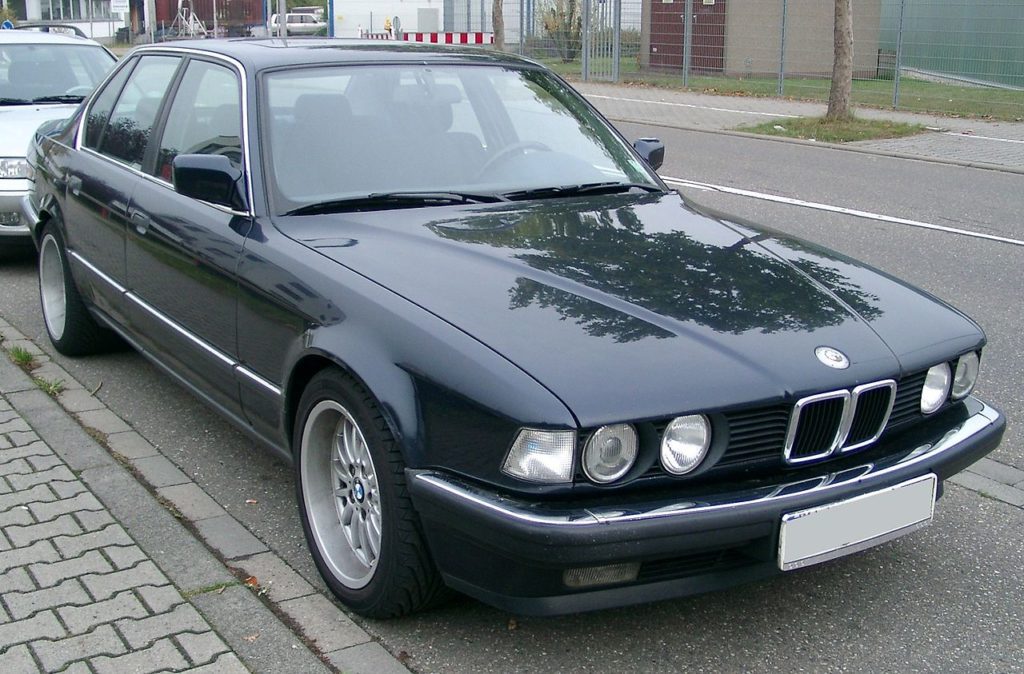

Второе поколение BMW 7 серии дебютировало на автомобильном рынке в 1986 году под индексом кузова E32. Период производства охватывает 1987–1994 годы. В этой статье мы подробно разберем расположение и функции ключевых блоков реле и предохранителей для BMW E32, включая схемы и расшифровки. Эта система имеет сходства с кузовом E34, но обладает уникальными особенностями, в том числе дополнительными модулями. Если вы ищете информацию по предохранителям BMW E32, реле BMW 7 серии или распиновке BMW E32, то здесь все собрано.

Указанная информация является справочной и может варьироваться в зависимости от года выпуска, модификации и комплектации вашего BMW E32.

Расположение блоков предохранителей и реле в моторном отсеке BMW E32

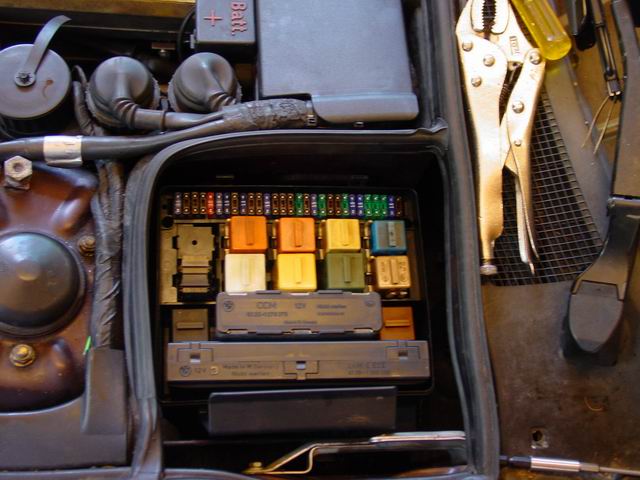

Основной блок предохранителей

Этот блок установлен слева в моторном отсеке. Чтобы получить доступ, просто снимите пластиковую крышку. На ее внутренней стороне обычно размещена актуальная схема с описанием всех компонентов для BMW E32.

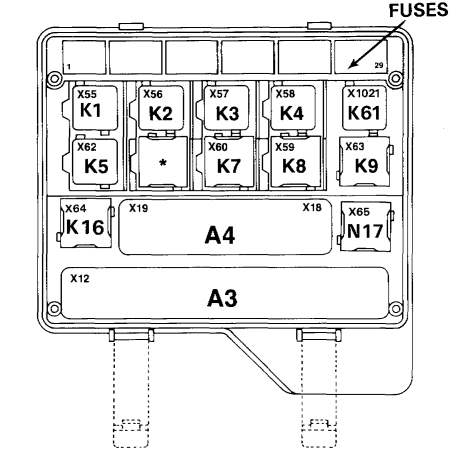

Пример общей схемы предохранителей и реле для BMW E32

Расшифровка предохранителей BMW E32

1. 15 А Выключатель стоп-сигналов.
Обмотка реле-прерывателя стеклоочистителя лобового стекла.
Комбинация приборов.
Бортовой компьютер.
2. 7,5 А Обмотка реле ближнего света фар.
Обмотка реле дальнего света фар.
Контрольная лампа дальнего света.
3. 10 А Обмотка реле противотуманных фар.
Лампы заднего противотуманного света.
Реле сигнализации дальним светом.
Переключатель указателей поворота.
4. 7,5 А Левый задний фонарь.
5. 10 А Правый задний фонарь.
Контрольная лампа аварийки.
Лампы номерного знака.
Выключатель подсветки приборов.
Лампы органов управления.
Подсветка приборов.
6. 15 А Реле-прерыватель поворотников.
Датчик удара и сигнализации для противоугонной системы.
7. 15 А Противотуманные фары.
Контрольная лампа противотуманок.
8. 7,5 А Задние противотуманные лампы.
9. 15 А Гудок.
Насос циркуляции отопителя.
10. 7,5 А Левая фара ближнего света.
11. 7,5 А Правая фара ближнего света.
12. 15 А Выключатель заднего хода.
Регулировка боковых зеркал.
Обогрев форсунок омывателя.
Омыватель лобового стекла.
13. 7,5 А Левая фара дальнего света.
14. 7,5 А Правая фара дальнего света.
15. 7,5 А Резерв.
16. 30 А Обогрев сидений.
Регулировка поясничной поддержки.
17. 7,5 А Контроллер Motronic.
Выключатель селектора АКПП.
Стоп-сигналы.
Комбинация приборов.
Реле уборки подголовников.
Противоугонка.
Бортовой компьютер.
Блок ЦЗ.
18. 15 А Шторки от солнца.
Задние плафоны.
Радио (после зажигания).
Телефон (после зажигания).
19. 30 А Вентилятор отопителя.
20. 10 А Приборы.
Часы.
Бортовой компьютер.
21. 10 А Освещение багажника.
Передние и задние плафоны.
22. 30 А Омыватель фар.
23. 15 А Топливный насос.
24. 10 А ЭБУ электрооборудования.
25. 30 А Вентилятор охлаждения.
26. 30 А Прикуриватель BMW E32.
27. 7,5 А Блок отопителя.
Клапаны отопителя.
28. 15 А Реле обогрева заднего стекла.
Вентилятор блоков управления.
Блок усилителя руля.
29. 7,5 А Реле вентилятора.
Реле насоса отопителя.

Предохранитель №26 (30 А) отвечает за прикуриватель в BMW E32.

Функции реле в BMW E32

K1 — реле дополнительного вентилятора охлаждения
K2 — реле гудка
K3 — реле дальнего света
K4 — реле ближнего света
K5 — реле обогрева зеркал
K6 — реле вентилятора охлаждения
K7 — реле обогрева заднего стекла
K8 — реле противотуманных фар
K9 — реле задних противотуманок
K10 — реле подсветки панели, стеклоочистителя и омывателя
К16 — реле аварийной сигнализации
N17 — реле прерывателя управления
K51 — реле телефонного сигнала

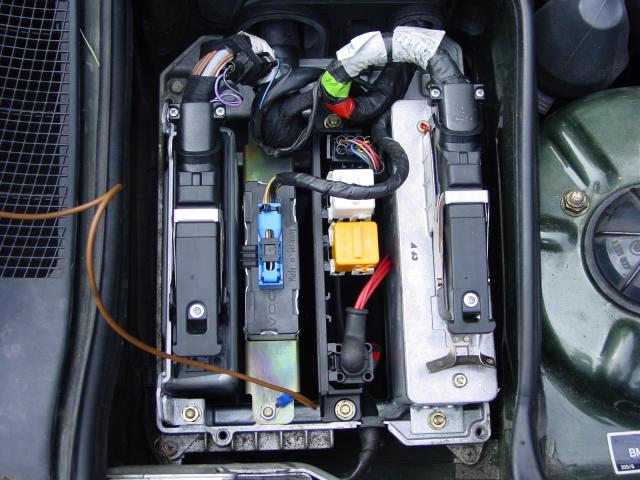

Вспомогательный блок реле

Этот модуль находится справа в моторном отсеке.

Здесь размещены основные компоненты для электрики BMW E32:

Модуль Motronic или DME;
Блок круиз-контроля;
Реле топливного насоса (оранжевое) и DME (белое);
Модуль ABS.

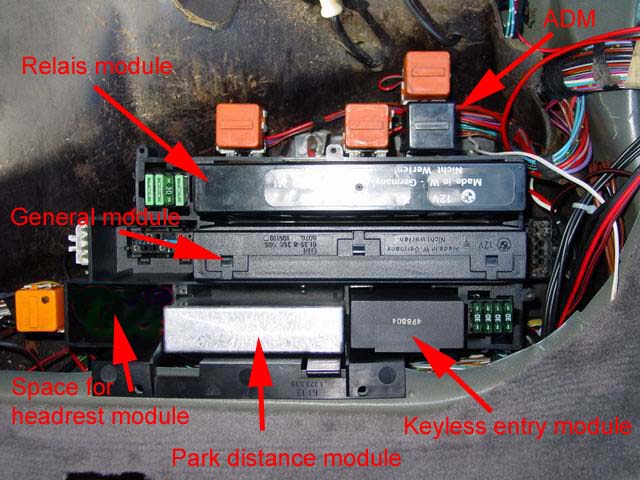

Блок реле и предохранителей в пассажирском отсеке BMW E32

Расположен под задним сиденьем и имеет следующий вид.

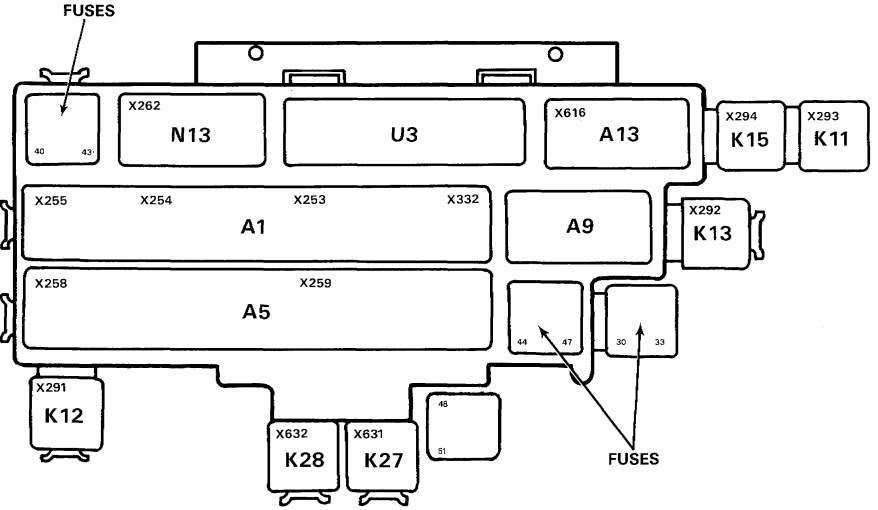

Пример схемы блока

Стрелки указывают на возможные позиции предохранителей в блоке салона BMW E32.

Расшифровка компонентов схемы

30. 7,5 Основной ЭБУ.
Релейный модуль.
Выключатель двери слева (блокировка).
Обогрев замков.
31 7,5 Выключатель двери справа (блокировка).
Блок ЦЗ.
Датчики капота, сиденья и АКБ для сигнализации.
32 7,5 Шторки от солнца.
33 7,5 Резерв.
34 30 Резерв.
35 30 Резерв.
36 30 Резерв.
37 Резерв.
38 Резерв.
39 Резерв.
40 10 Двигатель подголовников.
41 30 Радио (постоянно).
42 30 Двигатель левого сиденья.
43 30 Двигатель правого сиденья.
44 30 Стеклоочиститель.
45 Резерв.
46 30 Обогрев заднего стекла.
47 30 ЭБУ электрооборудования.
48 Резерв.
49 Резерв.
50 30 Фаркоп.
51 25 Резерв.
52 10 Резерв.
53 10 Телефон (постоянно).
54 15 Резерв.

Элементы реле в салоне BMW E32 могут отличаться по комплектации:

А1 — главный модуль;
А5 — реле модуля;
K11 — реле стеклоочистителя;
К13 — реле противотуманок;
К15 — реле защиты сети;
К27 — реле обогрева левого сиденья;
К28 — реле обогрева правого сиденья;
N13 — модуль ИК-поиска.

Полезные советы по ремонту

Если замена предохранителя не решила проблему, проверьте проводку или сам потребитель. В видео ниже показано, как заменить топливный насос на BMW E32 для устранения типичных неисправностей в электрике BMW 7 серии E32.

Если у вас есть дополнения к этой схеме предохранителей и реле BMW E32, делитесь в комментариях!
