С 2015 года автомобили, основанные на платформах Chevrolet Spark, Daewoo Gentra и Chevrolet Matiz, выпускаются в странах СНГ под брендом Ravon R2 на заводах General Motors в Узбекистане. Модель Ravon R2 активно поставлялась на автомобильные рынки в период с 2016 по 2020 год и остается в производстве по сей день. В данной статье представлено детальное руководство по предохранителям и реле Ravon R2, включая схемы блоков предохранителей, фото расположения и акцент на элементах, отвечающих за прикуриватель, омыватель фар и стекол, а также другие ключевые системы автомобиля.
Блок в салоне
Этот блок предохранителей и реле расположен под приборной панелью, за специальной защитной крышкой.
Вариант 1
Фотография блока предохранителей
Схема блока
Назначение предохранителей
- Очиститель заднего стекла в Ravon R2
- Зеркала и электрическая регулировка наружных зеркал
- Фары автомобиля
- Электропривод наружных зеркал заднего вида
- Центральный замок дверей
- Передний стеклоочиститель
- —
- Фонари заднего хода
- Указатели поворота и аварийная сигнализация
- Обогрев заднего стекла
- Задние противотуманные фонари
- Комбинация приборов и панель
- Модуль управления вентилятором двигателя
- Подушка безопасности
- Система защиты от угона и CAN-шина
- Блок управления автоматической коробкой передач
- Задние электрические стеклоподъемники
- Аудиосистема, бесключевой доступ и сигнализация
- Электронный блок управления двигателем (ECM) и защита от кражи
- Подогрев сидений
- Прикуриватель и розетка
- Стоп-сигналы
- Стартер
- Радио, часы и бесключевой доступ
- Дополнительная подушка безопасности
- Освещение салона
Предохранитель прикуривателя в Ravon R2 обозначен номером 21. Подробный обзор этого варианта схемы предохранителей доступен по ссылке.
Вариант 2
Фото части блока предохранителей в салоне

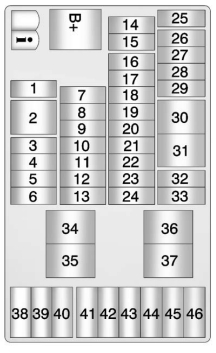

Полная схема блока
Расшифровка элементов
- —
- —
- Переключатель климат-контроля и вентиляции
- Обогрев сидений в Ravon R2
- —
- Вентилятор системы охлаждения
- Блок управления кузовом 4
- Блок управления кузовом 5
- Блок управления кузовом 7
- Панель приборов
- —
- Подушка безопасности
- Аудиосистема
- —
- Фонари заднего хода
- Блок управления кузовом 1
- Блок управления кузовом 2
- Блок управления кузовом 3
- Блок управления кузовом 6
- Блок управления кузовом 8
- Система обогрева, вентиляции и кондиционирования
- Разъем CAN-шины данных
- Датчик зажигания
- Электрическое зеркало заднего вида
- Запасной предохранитель
- —
- —
- Панель приборов
- Подушка безопасности
- Задние стеклоподъемники
- Передние стеклоподъемники
- Прикуриватель и дополнительные розетки
- —
- Реле зажигания
- Реле логического режима
- Реле дополнительного питания
- —
- Аудиосистема
- Обогрев, вентиляция и кондиционер
- —
- Запасной предохранитель
- Запасной предохранитель
- Запасной предохранитель
- Запасной предохранитель
- Запасной предохранитель
- Запасной предохранитель
Предохранитель прикуривателя в этом варианте — номер 32, номиналом 20А. Это ключевой элемент для ремонта электрики Ravon R2.
Блоки под капотом
Основной блок
Главный блок предохранителей и реле под капотом находится со стороны водителя, рядом с аккумулятором. Для доступа отожмите фиксатор на крышке и поднимите ее — на внутренней стороне крышки указана схема с описанием.

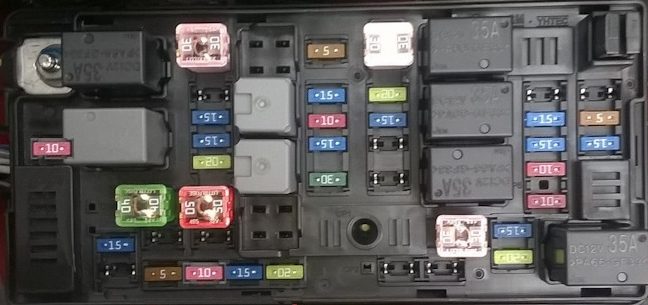

Фото блока
Вариант 1

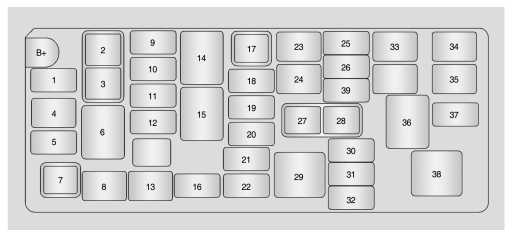

Схема блока предохранителей под капотом
Назначение компонентов
- Омыватель переднего стекла в Ravon R2
- Реле омывателя заднего стекла
- Реле омывателя переднего стекла
- Реле звукового сигнала (клаксон)
- Реле высокоскоростного вентилятора охлаждения
- Реле низкоскоростного вентилятора охлаждения
- Антиблокировочная система тормозов (ABS) 1
- Звуковой сигнал
- —
- —
- Запасной предохранитель
- Высокоскоростной вентилятор
- Передний противотуманный свет
- Левая фара дальнего света
- Правая фара дальнего света
- Низкоскоростной вентилятор
- ABS 2
- —
- Запасной предохранитель
- Реле передних противотуманных огней
- Реле фар дальнего света
- Реле топливного насоса
- —
- Запасной предохранитель
- ABS 3
- Электронная система управления двигателем 2
- Адсорбер паров топлива
- Топливный насос
- Передний стеклоочиститель
- Реле управления стеклоочистителем
- Запасной предохранитель
- Стартер двигателя
- Система зажигания
- Электронная система управления двигателем 1
- —
- —
- Реле скоростей стеклоочистителя
- —
- Реле запуска
- Реле двигателя
- Реле зажигания
- Электрический центр салона
- —
- Реле кондиционера
- Компрессор кондиционера
- ECM/TCM 1
- ECM/TCM 2
- Вакуумный переключатель
- Аварийная сигнализация
- Подогрев зеркал
- Обогрев заднего стекла
- Пинцет для предохранителей
- —
- Датчик напряжения
- Омыватель заднего стекла
- Реле омывателя заднего стекла
- Реле обогрева заднего стекла
Вариант 2
Схема блока под капотом
Описание элементов
- Топливный насос Ravon R2
- Реле габаритных огней
- Реле низкой скорости вентилятора
- Высокая скорость вентилятора
- Кондиционер
- Реле высокой скорости вентилятора
- Реле кондиционера
- ABS 2
- Левый стояночный свет
- Правый стояночный свет
- Передний противотуманный фонарь
- Низкая скорость вентилятора
- ABS 1
- Реле противотуманного света
- Реле топливного насоса
- Запасной предохранитель
- Реле дальнего света
- Фары дальнего света
- Левая фара ближнего света
- Правая фара ближнего света
- Запасной предохранитель
- Запасной предохранитель
- Зажигание 2 / стартер
- Зажигание 1 / аксессуары
- Аварийная световая сигнализация
- Гудок
- Реле ближнего света
- Реле гудка
- Главное реле двигателя
- Зажигание
- EMS1
- EMS2
- Питание приборной панели
- —
- Стеклоочиститель
- Реле стеклоочистителя
- Блок управления двигателем
- —
- Запасной предохранитель
Дополнительный блок
Дополнительный блок реле и предохранителей также размещен в моторном отсеке, поблизости от аккумуляторной батареи.
Схема дополнительного блока
Расшифровка
- Реле электроусилителя рулевого управления (EPS)
- Реле правых дневных ходовых огней
- Реле левых дневных ходовых огней
- —
- Предохранитель электромотора электроусилителя руля
Замена предохранителя омывателя
Подробный видеоурок по замене предохранителя омывателя стекол в Ravon R2 поможет разобраться с процессом самостоятельно.
Руководство по обслуживанию
Если возникли дополнительные вопросы по предохранителям и реле Ravon R2, рекомендуем ознакомиться с официальным руководством по эксплуатации и ремонту: «скачать». Задавайте вопросы в комментариях для уточнения.
