ОКА — это общее название для семейства компактных автомобилей, известных также как ВАЗ-1111, ВАЗ-11113 (LADA Oka), СеАЗ-1111, КамАЗ-1111, Астро 11301. Эти модели производились в разных вариантах с 1987 по 2008 год. В этой статье вы получите детальное руководство по предохранителям и реле для автомобиля ОКА, включая схемы блоков предохранителей ОКА, расположение реле ВАЗ-1111 и ключевые элементы электрики LADA Oka. Особое внимание уделим предохранителю прикуривателя в Оке. Завершим обзор полной электросхемой автомобиля ОКА.
Расположение и схема блока предохранителей ОКА
Главный блок предохранителей в автомобиле ОКА установлен внутри салона, под приборной панелью со стороны водителя.
Номера предохранителей отсчитываются слева направо, от 1 до 10, и указаны на крышке блока предохранителей ВАЗ-1111.
Расшифровка предохранителей ОКА
| 1 | 16А Электродвигатель вентилятора отопителя, Реле (обмотка) и датчик включения электродвигателя вентилятора системы охлаждения двигателя, Реле (обмотка) включения обогрева заднего стекла, Электродвигатели очистителя и омывателя заднего стекла, омывателя ветрового стекла |
| 2 | 8А Электромагнитный клапан карбюратора, Реле и электродвигатель очистителя ветрового стекла, Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота), Контрольная лампа указателей поворота, Задние фонари (лампы света заднего хода), Обмотка возбуждения генератора (при пуске двигателя), Контрольная лампа воздушной заслонки карбюратора, Реле-прерыватель и контрольная лампа стояночной тормозной системы и недостаточного уровня тормозной жидкости, Контрольная лампа давления масла, Контрольная лампа разряда аккумуляторной батареи, Указатель температуры охлаждающей жидкости, Указатель уровня топлива с контрольной лампой резерва |
| 3 | 8А Левая фара (дальний свет), Контрольная лампа дальнего света фар |
| 4 | 8А Правая фара (дальний свет) |
| 5 | 8А Левая фара (ближний свет) |
| 6 | 8А Правая фара (ближний свет) |
| 7 | 8А Левая фара (габаритный свет), Левый задний фонарь (габаритный свет), Фонари освещения номерного знака, Контрольная лампа габаритного света |
| 8 | 8А Правая фара (габаритный свет), Правый задний фонарь (габаритный свет), Лампа освещения комбинации приборов, Лампа освещения прикуривателя |
| 9 | 16А Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации, Элемент обогрева заднего стекла и реле (контакты) его включения |
| 10 | 16А Электродвигатель вентилятора системы охлаждения двигателя и реле (контакты) его включения, Звуковой сигнал, Штепсельная розетка для переносной лампы, Плафон освещения салона, Задние фонари (лампы стоп-сигнала). Прикуриватель |
Предохранитель прикуривателя в Оке — это номер 10 с номиналом 16А, отвечающий за работу розетки.
Блок реле в ОКА
Под приборной панелью слева размещен блок из пяти идентичных реле (типы 90.3747-10 / 113.3747-10 / 2105-3747210-20) для электрики LADA Oka.
Схема блока реле ОКА
Функции реле
| 1 | Реле электро вентилятора радиатора двигателя |
| 2 | Реле ближнего света фар |
| 3 | Реле дальнего света фар |
| 4 | Реле стартера |
| 5 | Реле обогрева заднего стекла |
Дополнительные реле ОКА
В зависимости от модификации и комплектации автомобиля ОКА могут устанавливаться дополнительные реле в различных местах.
Схема расположения
Назначение дополнительных реле

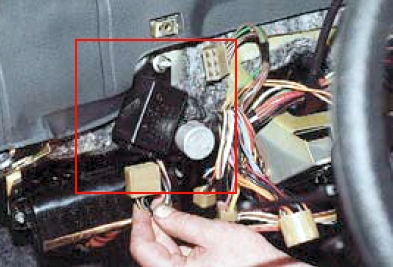

- Реле аварийной сигнализации и указателей поворота (494.3747 / 2105-3747010-01) — находится за комбинацией приборов.
- Реле переднего стеклоочистителя (РС-514 (2101-5205150)) — размещено под обивкой левой боковой панели салона.
- Реле контрольной лампы стояночного тормоза (РС-492 (2101-3803150)) — установлено за комбинацией приборов, поблизости от реле указателей поворота (см. пункт 1).
- Дополнительное реле (90.3747-10 / 113.3747-10 / 2105-3747210-20).

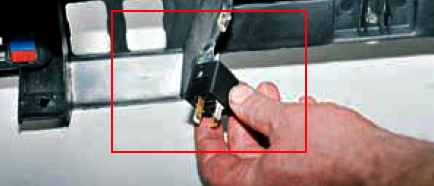

- Реле зажигания (90.3747-10 / 113.3747-10 / 2105-3747210-20) — фиксируется саморезом на внутренней стороне панели приборов.
Полная электросхема ОКА
Для углубленного изучения электрических схем соединений ОКА рекомендуем ознакомиться с этой подробной схемой, а ее описание доступно по ссылке. Если есть идеи или дополнения по предохранителям и реле ОКА, оставьте отзыв в комментариях.
