Audi Q7 — это крупногабаритный внедорожник, производимый в наши дни. В этой статье мы подробно разберем расположение всех блоков предохранителей и реле для Audi Q7, включая диаграммы для моделей 2005–2015 годов выпуска (первое поколение). Особое внимание уделим предохранителю, отвечающему за работу прикуривателя и розетки. Если вам нужны советы по замене предохранителей Audi Q7, схема предохранителей прикуривателя или полное руководство по электрике, вы на правильном пути.

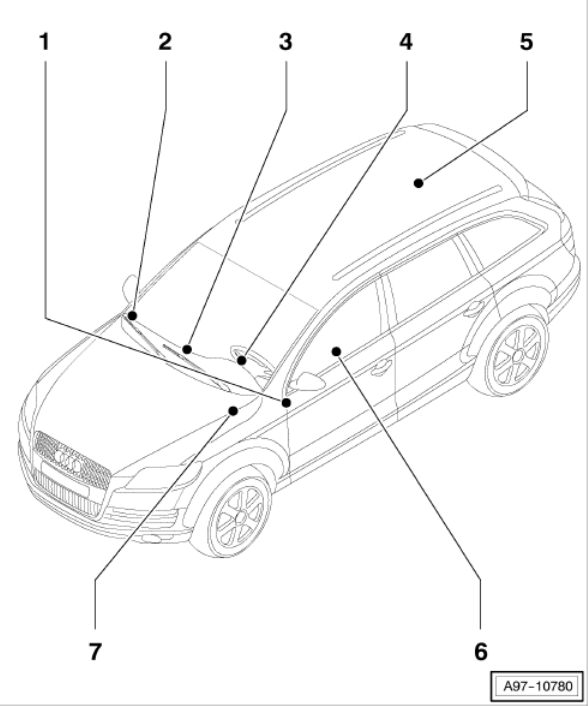

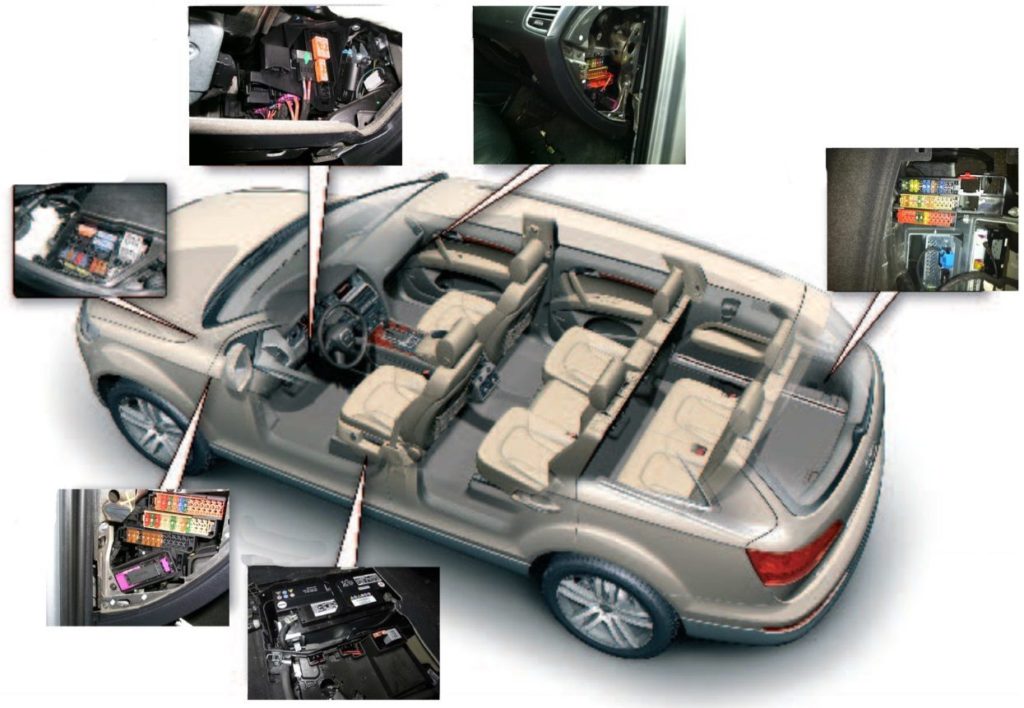

Расположение блоков предохранителей и реле
- Блок предохранителей на левой стороне приборной панели — SB;
- Блок предохранителей на правой стороне приборной панели — SC;
- Центральный блок реле и предохранителей в приборной панели;
- Модуль управления бортовой электроникой — J519;
- Блок реле и предохранителей в багажнике справа — SF;

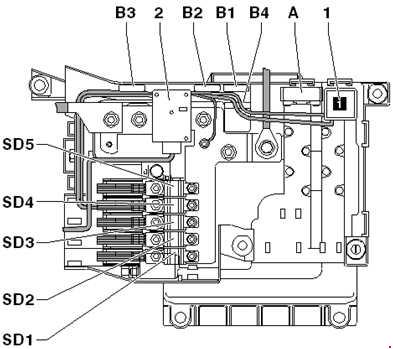

- Блок реле и предохранителей под водительским сиденьем — SD;
- Блок реле и предохранителей в коммутационной коробке;

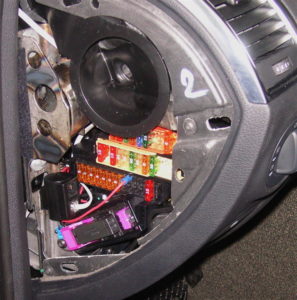

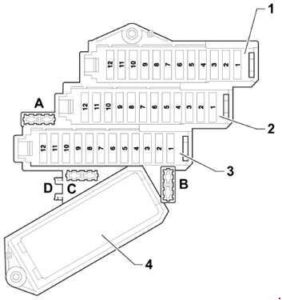

Предохранители слева на приборной панели
Диаграмма блока
Расшифровка диаграммы
| № | А | Компонент/функция |
| A | — | Свободно |
| B | 10 | Основной предохранитель вспомогательного оборудования — S245 |
| C | — | Свободно |
| D | — | Свободно |
| Блок предохранителей №1 | ||
| 1 | 5 | До июня 2010: Свободно С июня 2010: Стабилизатор напряжения — J532 |
| 2 | 5 | До июня 2010: Свободно С июня 2010: Реле автоматического затемнения зеркала — J910 |
| 3 | 7,5 | До июня 2010: Свободно С июня 2010: Модуль информационной электроники 1 — J794 |
| 4 | 5 | До июня 2010: Модуль контроля давления в шинах — J502 |
| 5 | 20 | Модуль вспомогательного обогревателя — J364 |
| 6 | 10 | LHD: Кнопка регулировки поясничной поддержки водительского сиденья — E176 |
| 6 | 10 | RHD: Кнопка регулировки поясничной поддержки пассажирского сиденья — E177 |
| 7 | 35 | LHD: Модуль двери водителя — J386; Мотор стеклоподъемника двери водителя — V147; Модуль задней левой двери — J388; Мотор стеклоподъемника задней левой двери — V26 |
| 7 | 35 | RHD: Модуль двери пассажира — J387; Мотор стеклоподъемника задней правой двери — V27; Мотор стеклоподъемника двери пассажира — V148 |
| 8 | 15 | LHD: Модуль двери водителя — J386; Модуль задней левой двери — J388 (до мая 2008) |
| 8 | 15 | RHD: Модуль двери пассажира — J387; Модуль задней правой двери — J389 |
| 9 | 5 | До мая 2008: Модуль управления электропитанием — J644 С июня 2010: Модуль контроля давления в шинах — J502 |
| 10 | 30 | LHD: Модуль доступа и запуска двигателя — J518 Кнопка доступа и запуска — E415 |
| 10 | 5 | RHD: Медиаплеер 1 — R118 (до июня 2009); Медиаплеер 2 — R119 (до июня 2009); CD-чейнджер — R41 (до мая 2010); Mini-диск плеер — R153 (до июня 2009); Видеомагнитофон и DVD — R129 (до июня 2009); DVD-плеер — R7 (с июня 2009 до мая 2010); Аудиоразъем — R199 (с ноября 2006 до июня 2009) |
| 11 | 10 | LHD: Модуль рулевой колонки — J527 |
| 11 | 10 | RHD: Панель Climatronic задней зоны — E265; Модуль заднего вентилятора — J391 |
| 12 | 5 | LHD: Датчик охраны салона — G273; Автосирена — H12 |
| 12 | 5 | RHD: Центральный модуль комфорта — J393 |
| Блок предохранителей №2 | ||
| 1 | — | Свободно |
| 2 | — | Свободно |
| 3 | 15 | До июня 2009: Свободно С июня 2009: Модуль вентиляции левого сиденья — J800 |
| 4 | 30 | Модуль стеклоочистителей — J400; Мотор стеклоочистителей — V |
| 5 | 5 | Датчик дождя/освещенности — G397 |
| 6 | 25 | Реле звукового сигнала — J4; Высокий тон — H2; Низкий тон — H7 |
| 7 | 30 | LHD: Модуль бортовой сети — J519 |
| 7 | 25 | RHD; с июня 2010: Розетка 12В №3 — U19; Розетка 12В №4 — U20 |
| 8 | 25 | LHD: Модуль бортовой сети — J519 |
| 8 | 20 | RHD: Прикуриватель — U1 |
| 9 | 25 | LHD: Модуль бортовой сети — J519 |
| 9 | 25 | RHD: Розетка 12В — U5; Розетка 12В №2 — U18 |
| 10 | 10 | LHD: Модуль приборной панели — J285 (до мая 2010); Диагностический интерфейс — J533; Индикатор приборов — Y24 (до мая 2010) |
| 10 | 10 | RHD: Модуль Climatronic — J255; Модуль вентилятора — J126 |
| 11 | 30 | Реле омывателя фар — J39 |
| 12 | 10 | 16-контактный разъем диагностики — T16 |
| Блок предохранителей №3 | ||
| 1 | 10 | Левая фара |
| 2 | 5 | Модуль адаптивного круиз-контроля — J428; Нагреватель датчика ACC — Z47 |
| 3 | 5 | Для Японии: Индикатор — J145; Кнопка — E506; Реле клапана ОЖ — J541; Клапан отопителя — N279 |
| 4 | 10 | Система Lane Assist: Модуль — J759; Нагреватель стекла — Z67 |
| 5 | 10 51) | LHD: Модуль сигнализации — J616 (до июня 2009); Панель спецсигналов — E507 (до июня 2009); Мультимедийный комплект (9WM, с ноября 2007) |
| 5 | 5 | RHD: Мультимедийный комплект (9WM, с ноября 2007) |
| 6 | 5 | LHD: Модуль рулевой колонки — J527; Модуль доступа — J518; Переключатель света — E1; Центральный модуль комфорта — J393; Модуль прицепа — J345; Модуль TPMS — J502 (7K6, с июня 2008) |
| 6 | 5 | RHD: Обогрев заднего левого сиденья — Z10; Спинка — Z11; Обогрев заднего правого — Z12; Спинка — Z13 |
| 7 | 5 | Датчик уровня/температуры масла — G266 |
| 8 | 5 | 16-контактный диагностический разъем — T16 |
| 9 | 5 | Автозатемняющееся зеркало — Y7 |
| 10 | 5 | Модуль гаражного ворот — J530; Панель — E284 |
| 11 | 5 | Диагностический интерфейс — J533 |
| 11 | 5 | Модуль подушек безопасности — J234 |
| 12 | 5 | LHD: Корректор фар — E102; Мотор левой фары — V48; Мотор правой фары — V49 |
| 12 | 5 | RHD: Датчик воздуха — G238; Задняя панель Climatronic — E265; Модуль Climatronic — J255 |
1) С ноября 2007 года
2) Только для 6-цилиндровых двигателей 2-го поколения
LHD — леворульные версии
RHD — праворульные версии
Предохранители справа на приборной панели

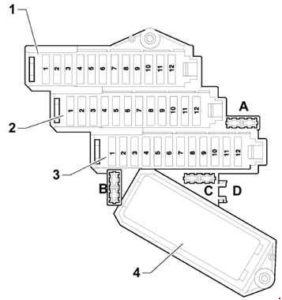

Общая диаграмма блока
Функции элементов
| № | А | Компонент/функция |
| A | 5 | Предохранитель шумоподавления — S348 |
| B | 5 | С июня 2008: Предохранитель охлаждаемого отсека — S340 |
| C | — | Свободно |
| D | — | Свободно |
| Блок предохранителей №1 | ||
| 1 | 20 | Обогрев заднего левого сиденья — Z10; Спинка — Z11; Обогрев заднего правого — Z12; Спинка — Z13 |
| 2 | 10 | До мая 2010: Модуль АКПП — J217 (0AT) |
| 2 | 5 | Модуль АКПП — J217 (09D, до мая 2010); Усилитель телефона — R86 (с июня 2010); Модуль считывателя карт — J676 (с июня 2010); Держатель телефона — R126 (с июня 2010) |
| 3 | 30 | Обогрев левого переднего сиденья — Z45; Обогрев правого переднего — Z46 |
| 3 | 15 | RHD; с июня 2009: Модуль правого сиденья с обогревом — J799 |
| 4 | 20 | Модуль ABS — J104 |
| 5 | 15 | LHD: Модуль двери пассажира — J387; Модуль задней правой двери — J389 (до мая 2008) |
| 5 | 15 | RHD: Модуль двери водителя — J386; Модуль задней левой двери — J388 |
| 6 | 25 | LHD: Розетка 12В №3 — U19; Розетка 12В №4 — U20 |
| 6 | 25 | RHD; до мая 2010: Розетка 12В №3 — U19; Розетка 12В №4 — U20 |
| 6 | 30 | RHD; с июня 2010: Модуль бортовой сети — J519 |
| 7 | 10 | LHD: Кнопка поясничной поддержки пассажирского сиденья — E177 RHD: Кнопка поясничной поддержки водительского сиденья — E176 |
| 8 | 20 | LHD: Прикуриватель — U1 |
| 8 | 25 | RHD: Модуль бортовой сети — J519 |
| 9 | 25 | LHD: Розетка 12В — U5; Розетка 12В №2 — U18 |
| 9 | 25 | RHD: Модуль бортовой сети — J519 |
| 10 | 10 | LHD: Модуль Climatronic — J255; Модуль вентилятора — J126 |
| 10 | 10 | RHD: До июня 2010: Модуль приборной панели — J285 С июня 2010: Диагностический интерфейс — J533 |
| 11 | 5 | До июня 2010: Кнопка стоп-сигналов — F (до мая 2008); Кнопка тормоза — F47 (до мая 2008); Модуль ABS — J104 (до мая 2008) |
| 11 | 15 | С июня 2010: Охлаждаемый отсек — J698 |
| 12 | 15 | Модуль бортовой сети 2 — J520 |
| Блок предохранителей №2 | ||
| 1 | 10 | Правая фара |
| 2 | 5 | Модуль регулировки клиренса — J197 |
| 3 | 5 | Комплект для мобильного телефона (9ZD) |
| 4 | 5 | Модуль Lane Change Assist — J769; Модуль 2 — J770 |
| 5 | 5 | Реле стоп-сигналов — J508; Кнопка сцепления — F36 (до июня 2009) |
| 6 | 5 20 | 5А: Модуль АКПП — J217 20А: Модуль АКПП — J217 (09D) |
| 7 | 5 | Модуль ABS — J104 |
| 8 | 5 | Многофункциональный переключатель — F125; Tiptronic — F189; Модуль селектора — J587 |
| 9 | 5 | Модуль парктроника — J446 Модуль камеры — J928 (с июня 2012; LHD) |
| 10 | 5 | LHD: Модуль подушек — J234 RHD: Диагностический интерфейс — J533 |
| 11 | 5 | LHD: Кнопка регулировки заднего левого сиденья — E128; Кнопка заднего правого — E129 |
| 11 | 5 | RHD: Модуль рулевой колонки — J527; Модуль доступа — J518; Переключатель света — E1; Центральный модуль — J393; Модуль прицепа — J345 |
| 12 | 5 | LHD: Датчик воздуха — G238; Задняя панель Climatronic — E265; Модуль Climatronic — J255 |
| 12 | 5 | RHD: Корректор фар — E102; Мотор левой фары — V48; Мотор правой — V49 |
| Блок предохранителей №3 | ||
| 1 | 15 | До мая 2007: Мотор заднего стеклоочистителя — V12; С июня 2008: Охлаждаемый отсек — J698 |
| 1 | 10 | С июня 2010: Модуль приборной панели — J285 |
| 2 | 5 | До июня 2010: Нагреватель левой форсунки — Z20; Нагреватель правой — Z21; С июня 2010: Модуль задней камеры — J772 |
| 3 | 30 | LHD: Свободно RHD: Модуль бортовой сети — J519 |
| 3 | 5 | С июня 2010: DVD-плеер — R7; CD-чейнджер — R41 |
| 4 | 5 | С июня 2009: Дисплей панели — J685 |
| 5 | 5 | До июня 2009: Телефонный модуль — R36 До мая 2010: Держатель телефона — R126 Модуль считывателя карт — J676 |
| 5 | 10 15 | С июня 2010: Модуль АКПП — J217 |
| 6 | 15 | Модуль информационной панели — J523; Усилитель антенны — R24 |
| 6 | 7,5 | До июня 2009: Модуль информационной панели — J523 До мая 2010: Модуль информационной электроники — J794 |
| 6 | 30 | С июня 2010: Реле гидравлического насоса АКПП — J510; Дополнительный насос — J922 |
| 7 | 20 | Модуль панорамного люка — J245 |
| 8 | 20 | Модуль заднего люка — J392 |
| 9 | 20 | Модуль шторки люка — J394 |
| 10 | 5 | LHD: Медиаплеер 1 — R118 (до июня 2009); Медиаплеер 2 — R119 (до июня 2009); CD-чейнджер — R41 (до мая 2010); DVD-плеер — R7 (до мая 2010); Mini-диск — R153 (до июня 2009); Видео/DVD — R129 (до июня 2009); Аудиоразъем — R199 (с ноября 2006 до июня 2009) |
| 10 | 30 | RHD: Модуль доступа и запуска — J518; Кнопка запуска — E415 |
| 11 | 35 | LHD: Мотор стеклоподъемника пассажирской двери — V148; Мотор задней правой двери — V27 |
| 11 | 35 | RHD: Модуль двери водителя — J386; Мотор стеклоподъемника водителя — V147; Модуль задней левой двери — J388; Мотор задней левой двери — V26 |
| 12 | 10 | LHD: Задняя панель Climatronic — E265; Задний вентилятор — J391 |
| 12 | 10 | RHD: Модуль рулевой колонки — J527 |
Предохранители 6, 8 и 9 отвечают за прикуриватель, USB-розетки и дополнительные 12В-выходы в Audi Q7.
1) Только для Start-Stop систем
LHD — леворульные версии
RHD — праворульные версии

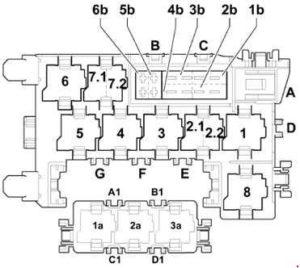

Центральный блок реле и предохранителей в приборной панели
Расшифровка элементов
| № | А | Компонент/функция |
| B | — | Свободно |
| C | 30 | Модуль прицепа — J345 (только США); Тормозной бустер (только США) |
| D | 30 | Модуль памяти сидений/руля — J136; Модуль пассажирского сиденья — J521 |
| E | — | Свободно |
| F | — | Свободно |
| G | — | Свободно |
| 1b | 40 | Вентилятор — V2 |
| 2b | 40 | Модуль ABS — J104 |
| 3b | 40 | Задний вентилятор — V80 |
| 4b | 40 | Обогрев заднего стекла — Z1 |
| 5b | 15 | С июня 2007: Задний стеклоочиститель — V12 |
| 6b | 5 | С июня 2007: Нагреватель левой форсунки — Z20; Нагреватель правой — Z21 |
| A1 | — | Свободно |
| B1 | — | Свободно |
| C1 | — | Свободно |
| D1 | — | Свободно |
| Реле | ||
| 1 | Реле компрессора клиренса — J403 | |
| 2.1 | Реле 75x — J694 | |
| 2.2 | Реле сигнала — J4 | |
| 3 | Реле омывателя фар — J39 | |
| 4 | Реле стоп-сигналов — J508 | |
| 5 | Свободно | |
| 6 | Реле обогрева заднего стекла — J9 | |
| 7.1 | V6 TDI/FSI, V8 MPI/FSI, V12 TDI: Реле прокачки ОЖ — J151 (V6 FSI с июня 2009) | |
| 7.1 | Реле клапана ОЖ — J541 (6-цил. дизель 2-го поколения) | |
| 7.2 | С июня 2010: Реле зеркала — J910 | |
| 8 | Реле гидравлического насоса АКПП — J510 (с июня 2010, 8-ступ. АКПП) | |
| 1a | Свободно | |
| 2a | Свободно | |
| 3a | Свободно | |

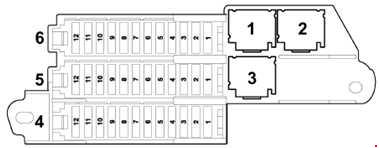

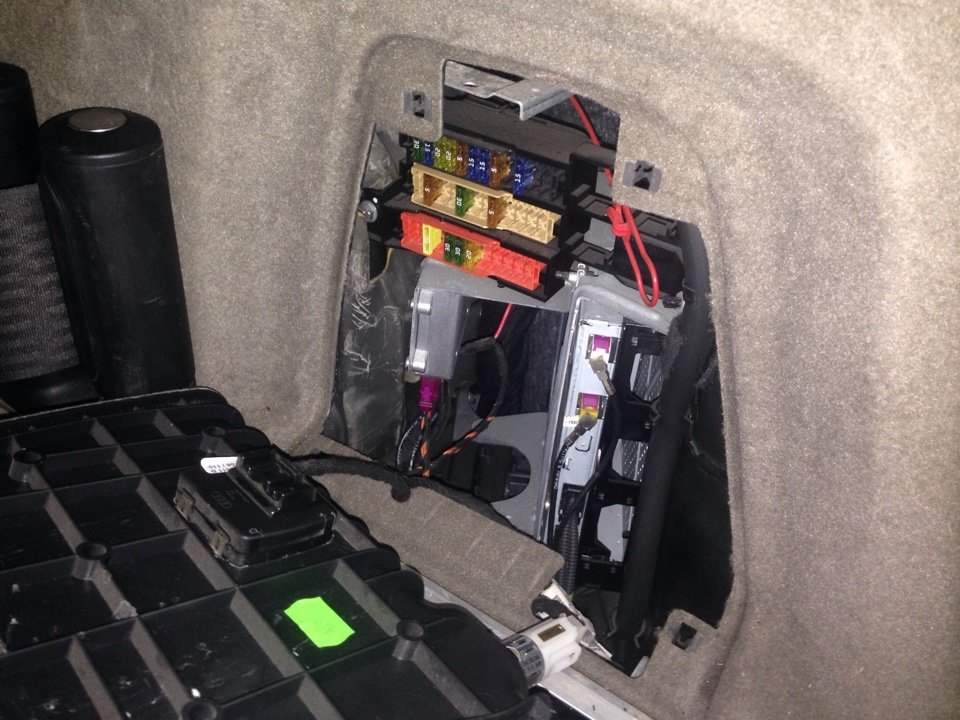

Блок реле и предохранителей в багажнике справа
Диаграмма блока
Таблица функций
| № | А | Компонент/функция |
| Блок предохранителей №6 | ||
| 1 | 15 | До мая 2010: Модуль сигнализации — J616 С июня 2010: Модуль мультимедиа — J650 |
| 2 | 30 | Модуль дозирования AdBlue — J880 |
| 3 | 15 | До мая 2010: Модуль клиренса — J197 |
| 3 | 5 | С июня 2012: Кнопка пробки бачка AdBlue — F502 |
| 4 | 5 | С июня 2009 до мая 2010: Модуль задней камеры — J772; Камера — R189 |
| 5 | 5 | Модуль парктроника — J446 |
| 6 | 15 | Центральный модуль комфорта 2 — J773 |
| 7 | 15 | Центральный модуль комфорта 2 — J773 |
| 8 | 5 | Приемник обогревателя — R64 |
| 9 | 20 | Розетка 12В №5 — U26 |
| 10 | 20 | Центральный модуль комфорта — J393 |
| 11 | 15 | Модуль антенн доступа — J723 |
| 12 | 30 | Центральный модуль комфорта — J393 |
| Блок предохранителей №5 | ||
| 1 | 15 | Модуль сигнализации — J616 |
| 2 | 5 | Панель спецсигналов — E507 |
| 3 | 15 | Реле рации — J84; Рация — R8 |
| 4 | 15 | Реле рации — J84; Рация — R8 |
| 5 | 5 | Магнитола — R |
| 5 | 15 | С июня 2010: Модуль сигнализации — J616 |
| 6 | 5 | TV-тюнер — R78 С июня 2009: Свободно |
| 7 | 5 | Навигация с CD — J401 С июня 2009: Свободно |
| 8 | 30 | Цифровая аудиосистема — J525 С июня 2009: Свободно |
| 9 | 5 | Цифровая магнитола — R147; С июня 2009: Свободно |
| 10 | 30 | Цифровая аудиосистема 2 — J787; С июня 2009: Свободно |
| 11 | 5 | Модуль задней камеры — J772; Камера — R189; С июня 2009: Свободно |
| 12 | — | Свободно |
| Блок предохранителей №4 | ||
| 1 | 5 | С июня 2009 до мая 2010: Магнитола — R |
| 1 | 7,5 30 | С июня 2010: Цифровая аудиосистема — J525 |
| 2 | 5 | С июня 2009: TV-тюнер — R78; С июня 2011: Цифровой TV — R171 |
| 3 | 30 | С июня 2009: Цифровая аудиосистема — J525 |
| 4 | 30 | С июня 2009: Цифровая аудиосистема 2 — J787 |
| 5 | 15 | Система развлечений задних пассажиров (9WP, 9WK, с ноября 2007 до мая 2010); Мультимедиа — J650 (до мая 2010); С июня 2010: Модуль клиренса — J197 |
| 6 | 20 | Центральный модуль комфорта — J393 |
| 7 | 30 | Модуль багажника — J605; Мотор — V375 |
| 8 | 30 | Модуль багажника 2 — J756; Мотор 2 — V376 |
| 9 | 15 | Модуль прицепа — J345 |
| 10 | 15 201) | Модуль прицепа — J345 |
| 11 | 15 201) | Модуль прицепа — J345 |
| 12 | 30 251) | Модуль прицепа — J345; Мотор шарнира — V317 |
| Реле | ||
| 1 | Свободно | |
| 2 | Свободно | |
| 3 | 6-контактный разъем для задней развлекательной системы — T6am | |
1) С июня 2007 года
Блок реле и предохранителей под водительским сиденьем
Функции элементов
| № | А | Компонент/функция |
| 2 | — | Пиропатрон отключения АКБ — N253 |
| А | 40 | Предохранитель клиренса — S110 |
| В1 | 30 | С июня 2010: Предохранитель №1 (30А) — S204 |
| В2 | 5 | С июня 2008: Предохранитель GPS — S347 |
| В3 | — | Свободно |
| В4 | 30 | С июня 2010: Предохранитель №2 (30А) — S205 |
| SD1 | 150 | Предохранитель №1 в блоке D — SD1 |
| SD2 | 125 | До мая 2006: Предохранитель №2 в блоке D — SD2 |
| SD2 | 150 | С июня 2006: Предохранитель №2 в блоке D — SD2 |
| SD3 | 50 | Предохранитель №3 в блоке D — SD3 |
| SD4 | 60 | Предохранитель №4 в блоке D — SD4 |
| SD5 | 125 | Предохранитель №5 в блоке D — SD5 |
| Реле | ||
| 1 | Реле питания клеммы 15 — J329 | |
Блок в моторном отсеке (под капотом)
Для бензиновых моторов
Обозначения
| № | А | Компонент/функция |
| 1 | 40 60 | Вентилятор радиатора — V7 |
| 2 | 50 | Насос вторичного воздуха — V101 |
| 3 | — | Свободно |
| 4 | 40 60 | Вентилятор радиатора 2 — V177 |
| 5 | 50 | Насос вторичного воздуха 2 — V189 |
| 6 | — | Свободно |
| 7 | 30 204) | Катушки зажигания |
| 8 | 5 | Модуль вентилятора — J293; Модуль вентилятора 2 — J671 |
| 9 | 15 | Модуль двигателя — J623; Форсунки |
| 10 | 10 | Датчик давления — G65;1) 2) 3) Насос ОЖ — V50;1) Термостат — F265;1) Реле прокачки — J151;1) Клапан VVT 1 — N205;1) 2) 3) Клапан VVT 2 — N208;1) 3) Заслонка впуска — N316;1) Клапан VVT выпуск 1 — N318;1) 2) Клапан VVT выпуск 2 — N319;1) Заслонка впуска 2 — N403;1) Насос интеркулера — V188;3) |
| 11 | 5 | Модуль двигателя — J623; Расходомер — G70;2) |
| 12 | 5 | Нагреватель вентиляции картера — N79 |
| 13 | 15 | Расходомер — G70;1) Расходомер 2 — G246;1) Клапан EVAP 1 — N80;1) 2) Клапан AIR — N112;1) 3) Клапан дозирования — N290;1) 2) Заслонка впуска — N316;2) 3) Клапан AIR 2 — N320;1) 3) Клапан дозирования 2 — N402;1) Клапан давления масла — N428;3) Насос ОЖ — V51;3) Диагностический насос — V144;1) 2) 3) Клапан вентиляции — N548;3) |
| 14 | 15 | Лямбда-зонд — G39; Лямбда 2 — G108 |
| 15 | 15 | Лямбда после катализатора — G130; Лямбда 2 после — G131 |
| 16 | 30 | Модуль топливного насоса — J538 |
| 17 | 5 | Модуль двигателя — J623 |
| 18 | 15 | Вакуумный насос тормозов — V192;1) 2) |
| Реле | ||
| A1 | До июня 2009: Реле стартера — J53; С июня 2009: Реле электроники двигателя — J757 | |
| A2 | До июня 2009: Реле стартера 2 — J695; С июня 2009: Реле Motronic — J271 | |
| A3 | До июня 2009: Реле электроники двигателя — J757; С июня 2009: Свободно | |
| A4 | Реле насоса вторичного воздуха — J299 (+ определенные коды с июня 2009) | |
| A5 | До июня 2009: Реле тормозного усилителя — J569; С июня 2009: Реле стартера — J53 | |
| A6 | До июня 2009: Реле прокачки ОЖ — J151; С июня 2009: Реле стартера 2 — J695 | |
| B1 | Свободно | |
| B2 | С июня 2009: Свободно | |
| B3 | До июня 2009: Реле топливного насоса — J17; С июня 2009: Свободно | |
| B4 | С июня 2009: Свободно | |
| B5 | До июня 2009: Реле топлива охлаждения — J445; С июня 2009: Свободно | |
| B6 | Свободно | |
| C1 | До июня 2009: Реле циркуляционного насоса — J160; С июня 2009: Для BAR — J160; Для BHK/BHL — J569; Для других — J496 | |
| C2 | Реле Motronic — J271; Свободно | |

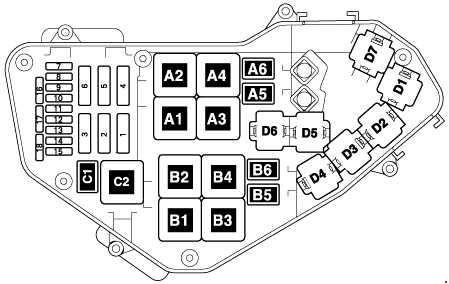

Для дизельных моторов
Расшифровка
| № | А | Компонент/функция | |
| 1 | 60 | Модуль вентилятора — J293; Вентилятор — V7 | |
| 2 | 80 | Модуль свечей накаливания — J179 | |
| 3 | 40 | Нагреватель дополнительного обогревателя — Z35 (400 Вт);4) 11) 13) | |
| 4 | 401) 602) | Модуль вентилятора 2 — J671; Вентилятор 2 — V177 | |
| 5 | 80 6013)15) | Модуль накаливания 2 — J703;3) 5) 6) 10) Реле 3-й ступени — J959;13) 15) | |
| 6 | 80 6013)15) | Нагреватель обогревателя — Z35 (2×400 Вт);4) 11) | |
| 7 | 15 | Термостат охлаждения — F265;9) 13) Модуль свечей — J179; Дроссель — J338;4) 5) 8) 11) Реле низкого нагрева — J359;4) 11) 13) Реле высокого — J360;4) 11) 13) Турбо 1 — J724;7) Турбо 2 — J725;6) Байпас интеркулера — J865;4) 11) EGR — N18;7) Клапан EGR радиатора — N345; Клапан EGR 2 — N381;4) 11) Опоры двигателя — N398;9) 13) Давление масла — N428;3) 4) 9) 10) 11) 13) Клапан ГБЦ — N489;9) 10) 13) Заслонка впуска — V157;6) 7) Заслонка 2 — V275;7) | |
| 8 | 5 | Модуль вентилятора — J293; Модуль 2 — J671 | |
| 9 | 15 | Модуль двигателя — J623; Модуль 2 — J624;3) 5) 6) 10) | |
| 10 | 10 | Регулятор топлива — N276; Дозировка — N290; Дозировка 2 — N402;5) Регулятор 2 — N484;5) | |
| 11 | 15 109)11) | Лямбда — G39; Лямбда 2 — G108;3) 5) 6) 10) Нагреватель лямбда — Z19; Z28;3) 5) 6) 10) | |
| 12 | 10 54)14) | Реле охлаждения топлива — J445;3) 5) 6) NOx датчик — J583;4) 13) NOx 2 — J881;4) 11) 13) Насос ОЖ — V166;3) 6) Насос EGR — V400;3) 5) 10) Свободно;7) 8) 9) Сажевый фильтр — G784;13) | |
| 13 | 10 154)5) | Датчик давления — G65; Реле прокачки — J151; Реле топлива — J445;4) 7) 8) Накаливание 2 — J703;3) 5) 6) 10) Клапан EGR 2 — N381;5) Насос ОЖ — V50; Насос прокачки — V51;4) 8) 10) 11) Насос ОЖ — V166;4) 7) 8) Заслонка 2 — V275;6) Насос EGR — V400;4) 8) | |
| 14 | 5 | Расходомер — G70; Расходомер 2 — G246;3) 5) 6) 10) | |
| 15 | 5 | Модуль двигателя — J623; Модуль 2 — J624;3) 5) 6) 10) | |
| 16 | 20 25 | Подкачивающий насос — G6; Модуль насоса — J538;9) 10) 13) | |
| 17 | 20 | Топливный насос — G23;5) 6) 7) 8) | |
| 17 | 10 | Датчик AdBlue — G686;4) Насос AdBlue — V437;4) Нагреватель AdBlue — Z103;4) | |
| 17 | 5 | Модуль двигателя — J623;9) 10) 11) 13) Модуль 2 — J624;10) | |
| 18 | 7,5 | Нагреватель вентиляции картера — N79;3) 5) 6) 10) Нагреватель 2 — N483;3) 5) 10) | |
| 18 | 20 | Реле доп. насоса — J832;4) 8) Доп. насос — V393;4) 8) | |
| 18 | 10 512) | Датчик AdBlue — G686;11) 13) Насос AdBlue — V437;11) 13) Нагреватель — Z103;11) 13) | |
| Реле | |||
| A1 | Модуль свечей — J179 | ||
| A2 | До июня 2009, V12: Реле стартера — J53; С июня 2009: Реле клеммы 30 — J317 | ||
| A3 | Для CCGA/CCFA/CCFC/V12: Накаливание 2 — J703 (CCFA/CCFC с июня 2009) | ||
| A4 | До июня 2009, V12: Реле стартера 2 — J695; С июня 2009; CCMA/CATA: Реле доп. насоса — J832 | ||
| A5 | До июня 2009: Свободно; С июня 2009: Реле стартера — J53 | ||
| A6 | До июня 2009: Реле доп. насоса — J832; С июня 2009: Реле стартера 2 — J695 | ||
| B1 | Для CCMA/CATA/CLZB/CNRB: Реле низкого нагрева — J359 (CLZB/CNRB с июня 2009) | ||
| B2 | Свободно | ||
| B3 | До июня 2009: Реле топливного насоса — J17; С июня 2009; CLZB/CNRB: Реле 3-й ступени — J959 | ||
| B4 | Для CCMA/CATA/CLZB/CNRB: Реле высокого нагрева — J360 (CLZB/CNRB с июня 2009) | ||
| B5 | До июня 2009, V12: Реле охлаждения топлива — J445; С июня 2009; CCFA: Реле доп. отопителя — J749 | ||
| B6 | Для CCGA/V12: Реле доп. насоса охлаждения — J496 | ||
| C1 | До июня 2009, V12: Реле доп. отопителя — J749; С июня 2009; CCMA/CATA/CCFA: Реле топлива — J445 | ||
| C2 | До июня 2009, V12: Реле клеммы 30 — J317; С июня 2009; CCFA: Реле топливного насоса — J17 | ||

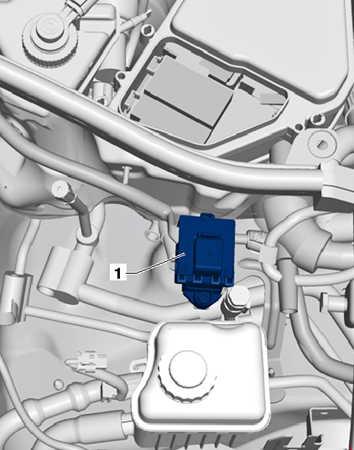

Розетка внешнего питания для запуска
Разветвитель клеммы 30 — TV22 / Розетка внешнего запуска — U6
Предохранитель прикуривателя Audi Q7
В этом видео показано, как самостоятельно заменить предохранитель прикуривателя в Audi Q7, чтобы восстановить работу розетки.
Руководство по ремонту и обслуживанию
Скачайте таблицы с предохранителями и реле Audi Q7 для удобства. Для полной информации о электрических схемах и оборудовании Audi Q7 2005–2015 обратитесь к руководству по эксплуатации: «скачать».
