Предохранители и реле Audi Q3 (2019–2025)

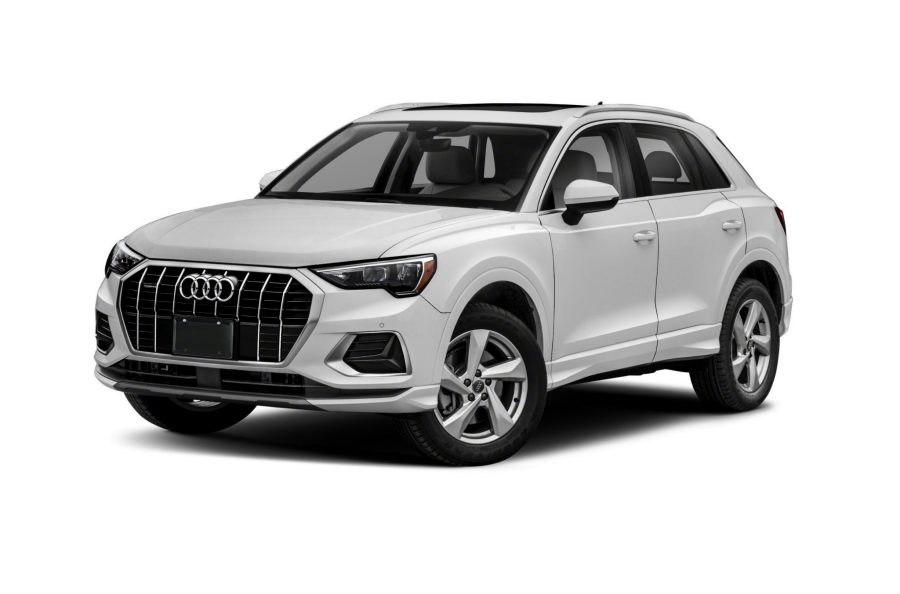

Audi Q3 второго поколения (модельный код F3) выпускался с 2019 по 2025 год, включая годы 2019, 2020, 2021, 2022, 2023, 2024 и 2025. В этой статье приведено детальное руководство по предохранителям и реле Audi Q3 F3: схемы блоков предохранителей, их расположение в автомобиле, фото-иллюстрации и примеры. Особо акцентируем внимание на предохранителе прикуривателя, розетки 12V и других ключевых элементах электрической системы.

Функции предохранителей и реле могут варьироваться в зависимости от года выпуска автомобиля, комплектации и уровня электрического оборудования Audi Q3 F3.

Блок предохранителей в салоне

Расположен под приборной панелью на стороне водителя, позади бардачка (перчаточного ящика).

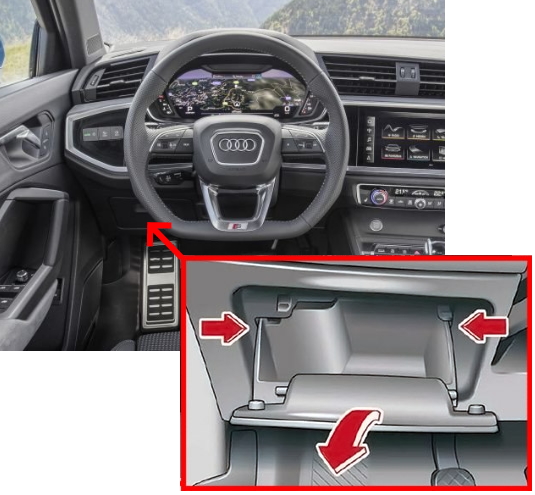

Фото — пример доступа к блоку

Схема блока предохранителей в салоне Audi Q3 F3

Расшифровка предохранителей

F1	Система выхлопа Audi Q3
F2	Электрорегулировка передних сидений
F4	Мультимедийная система, контроль звука
F5	Интерфейс диагностики OBD
F6	Блокировка ключа, селектор АКПП
F7	Доп. обогрев, климат-контроль, TPMS
F8	Адаптивные фары, интерьерное освещение, модуль крыши, eCall, парктроник, диагностика, датчики
F9	Рулевая электроника
F10	Мультимедиа, регулятор громкости
F11	Центральный модуль электросистемы
F12	Инфотейнмент-система
F13	Ремни безопасности водителя, airbag-модуль
F14	Компрессор кондиционера
F15	Электронный замок руля
F16	Блок телефона Audi
F17	Приборная панель, модуль связи
F18	Камеры заднего вида и периферийные
F19	Система доступа и запуска
F20	Очистка выхлопа, диагностика топлива
F21	Рулевая электроника
F24	Центральный модуль электросистемы
F25	Дверь водителя, стеклоподъемники, модули дверей
F26	Центральный модуль электросистемы
F27	Центральный модуль электросистемы
F29	Модуль крыши, центральный модуль
F30	48V аккумулятор, электропривод
F32	Системы помощи, камеры
F33	Сиденье пассажира, модуль крыши
F34	Кондиционер, парктроник, фонари, звук
F35	Датчики воздуха, OBD, консоль, зеркала, фары, подсветка
F39	Дверь пассажира, стеклоподъемники, модули дверей
F40	Розетка 12V, прикуриватель Audi Q3
F41	Ремень безопасности пассажира
F42	Центральный модуль электросистемы
F44	Модуль полного привода
F45	Сиденье водителя электроника
F47	Омыватель заднего стекла
F48	Звуковой генератор салона
F49	Запуск двигателя, сцепление, электропривод
F52	Адаптивная подвеска
F53	Обогрев заднего стекла

Предохранитель F40 (20А) защищает прикуриватель и розетку 12V в Audi Q3 F3.

Дополнительные предохранители в держателе блока в салоне Audi Q3:

А	15А	Регулировка правого переднего сиденья -EX34- Вентиляторы сиденья -V518-, -V516-
B	5а	Реле дистанционного запуска -J471-
C	7,5 А	USB-зарядка 1 -U37-
R1		Реле дистанционного запуска -J471-

Реле в салонном блоке

R1 Реле дозирования восстановителя -J963-
R2 Реле муфты кондиционера
R3 —
R4 Реле питания 15 -J329-
R5 Реле обогрева заднего стекла -J9-
R6 Реле розеток 12V -J807-

Блок предохранителей под капотом

Находится слева от аккумулятора, прикрыт крышкой. Включает два раздела: коммуникационный с предохранителями и реле, плюс высокомощные вставки для двигателя и электрики Audi Q3 F3.

Фото расположения блока под капотом

Схема блока под капотом

Расшифровка предохранителей под капотом Audi Q3 F3

1	25А	ABS/ESP модуль -J104-
2	40A / 60A	ABS/ESP -J104-, насос -V64-
3	15А 30А	Двигатель/ECU -J623-
4	5А / 7,5А / 10А	Вентилятор радиатора -VX57-, реле -J360-, -J359-, клапаны -N428-, -N249-, -N316-, -N522-, датчики -G266-, -N529-, реле -J757-
5	10А	Клапаны топлива -N276-, -N290-, реле -J757-, -N529-
6	5А / 7,5А	Стоп-сигналы -F-
7	7,5 А / 10 А / 15 А	Насосы и клапаны охлаждения -V188-, -N488-, -N82-, -V488-, -N489-, -N428-, модуль -J909-
8	15А	Лямбда-зонды -GX10-, -GX7-, NOx -GX30-, -J881-
9	5A / 10A	Заслонки -J883-, -J945-, накал -J179-, нагрев -N79-, MAF -G70-, насос -V488-, клапаны -N80-, -N318-, -N205-
10	15A / 20A	Топливный насос -J538-
11	40A / 50A	Доп. обогреватель -Z35-
12	40А	Доп. обогреватель -Z35-
13	30А	Насос трансмиссии -V475-
14	40А	Обогрев лобового -J47-
15	15А	Гудок -J413-
16	20А	Реле двигателя -J757-
17	7,5 А	Двигатель -J623-, ABS -J104-, обогрев -J47-
18	5А / 7,5А	Батарея -J367-, шины данных -J533-
19	30А	Омыватель -J400-
20	10А	Гудок -H12-
21	30А	Обогрев 2 -J611-
22	5А / 7,5А	Двигатель -J623-
23	30А	Стартер -B-
24	40А	Доп. обогреватель -Z35-
31	—	Двигатель ECU
32	—	—
33	30А	Обогрев 2 -J611-
34	30А	Обогрев 2 -J611-
35	30А	Омыватель, климат -J400-
36	—	Левые габаритные огни
37	30А	Доп. обогреватель -J364-
38	—	Правые габаритные огни
