Компактный городской кроссовер Audi Q2 первого поколения производился в период с 2017 по 2026 год, включая модели 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024, 2025 и 2026 годов выпуска. За эти годы автомобиль претерпел несколько обновлений. В данной статье представлено полное руководство по предохранителям и реле Audi Q2: детальные схемы расположения блоков предохранителей, их точное положение в машине, иллюстрации на фото. Мы также подробно разберем предохранитель прикуривателя Audi Q2, включая замену и диагностику.
Функции отдельных компонентов на схемах могут варьироваться в зависимости от года выпуска, уровня комплектации и региона поставки. При возникновении сложностей рекомендуется проконсультироваться с официальным дилером Audi.
Расположение блока предохранителей в салоне

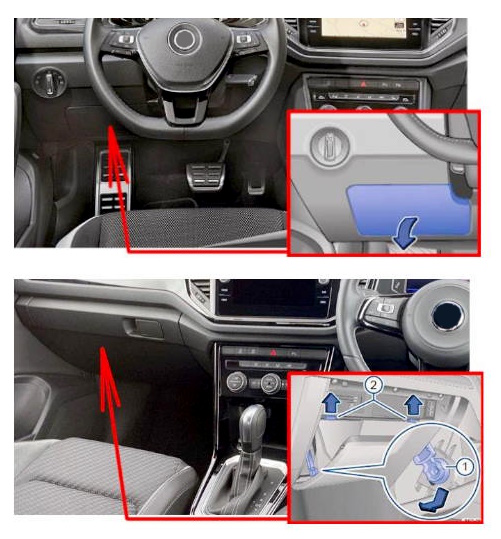

Блок предохранителей в интерьере автомобиля Audi Q2 размещен за бардачком, с водительской стороны. Чтобы получить доступ к блоку предохранителей и реле, аккуратно потяните за левый край в указанном направлении.

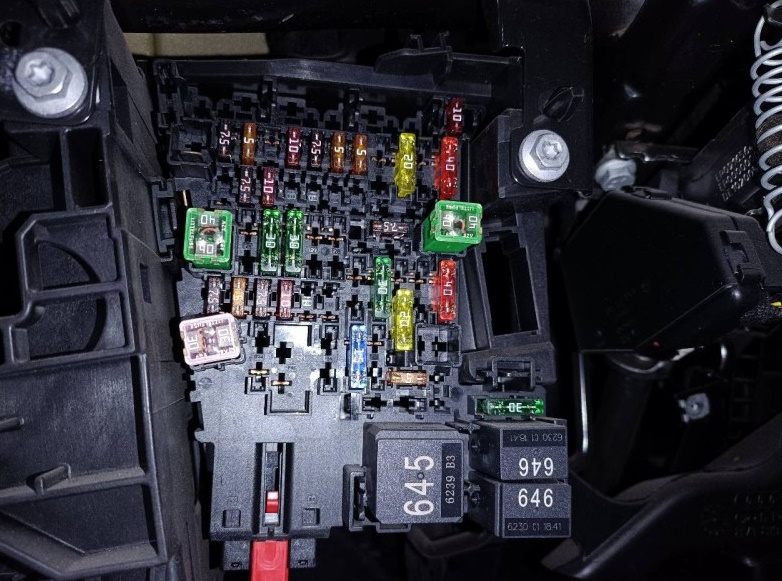

Фото — пример расположения блока предохранителей в салоне Audi Q2

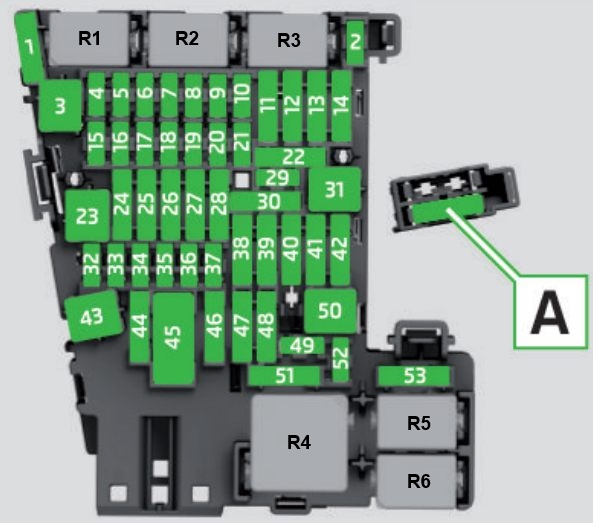

Диаграмма предохранителей в салоне Audi Q2
Расшифровка предохранителей
Предохранители салонного блока Audi Q2
| F1 | Компоненты двигателя AdBlue |
| F2 | Регулировка сиденья |
| F4 | Консоль управления информационно-развлекательной системой |
| F5 | Gateway |
| F6 | Рычаг переключения передач (для автоматической коробки передач) |
| F7 | Консоль кондиционера/ отопителя, катушка реле обогрева заднего стекла |
| F8 | Переключатель электромеханического стояночного тормоза, выключатель света, датчик дождя/света, внутреннее освещение, противоугонная сигнализация, диагностический разъем, система экстренного вызова |
| F9 | Модуль переключателей на рулевой колонке |
| F10 | Информационно-развлекательная система/ проекционный дисплей |
| F11 | Натяжители ремней безопасности (со стороны водителя) |
| F12 | Компоненты информационно-развлекательной системы |
| F13 | Блок управления подвеской |
| F14 | Вентилятор (система отопления/ кондиционер) |
| F15 | Электрический замок рулевой колонки |
| F16 | Компоненты информационно-развлекательной системы |
| F17 | Приборная панель |
| F18 | Камера заднего вида |
| F19 | Блок управления системой бесключевого доступа, парковочным ассистентом |
| F20 | Компоненты двигателя AdBlue |
| F22 | Крышка багажника с электроприводом |
| F23 | Блок управления электрической системой автомобиля (справа) |
| F24 | Панорамная крыша |
| F25 | Блок управления передними/задними дверями, переключатели передних/задних окон |
| F26 | Обогрев сидений |
| F27 | Усилитель звука |
| F29 | Внутреннее освещение |
| F31 | Блок управления электрической системой автомобиля (слева) |
| F32 | Блок управления камерой, радар-датчиком, парковочным ассистентом помощь |
| F33 | Подушка безопасности |
| F34 | Подсветка кнопок системы помощи при удержании, звуковое оборудование салона, выключатель заднего хода, датчик температуры, катушка реле электрической розетки, кнопка системы помощи при удержании |
| F35 | Функциональная подсветка (галогенная), регулировка дальности света фар, датчик качества воздуха, автоматические зеркала с антибликовым покрытием, диагностический разъем, питание центральной консоли |
| F36 | Правая фара (светодиодная) |
| F37 | Левая фара (светодиодная) |
| F39 | Блок управления передними/задними дверями, переключатели передних/задних окон |
| F40 | Прикуриватель, электрические розетки |
| F41 | Натяжители ремней безопасности (передний пассажирский) |
| F42 | Центральный замок, омыватель ветрового стекла |
| F43 | Внутреннее освещение |
| F44 | Полный привод |
| F47 | Задний стеклоочиститель |
| F49 | Датчик сцепления (реле 1+2) |
| F53 | Обогрев заднего стекла |
Предохранитель №40 отвечает за функционирование прикуривателя и розеток в Audi Q2 — ключевой элемент для диагностики и ремонта электрики.
Расположение реле в салонном блоке
- R1 — Реле системы дозирования восстановителя
- R2 —
- R3 —
- R4 — Реле питания напряжения на клемме 15
- R5 — Реле обогрева заднего стекла
- R6 — Реле розеток
Блок предохранителей в моторном отсеке
В подкапотном пространстве Audi Q2 блок предохранителей и реле установлен слева от аккумулятора, защищен пластиковой крышкой для удобства доступа и защиты от внешних факторов.

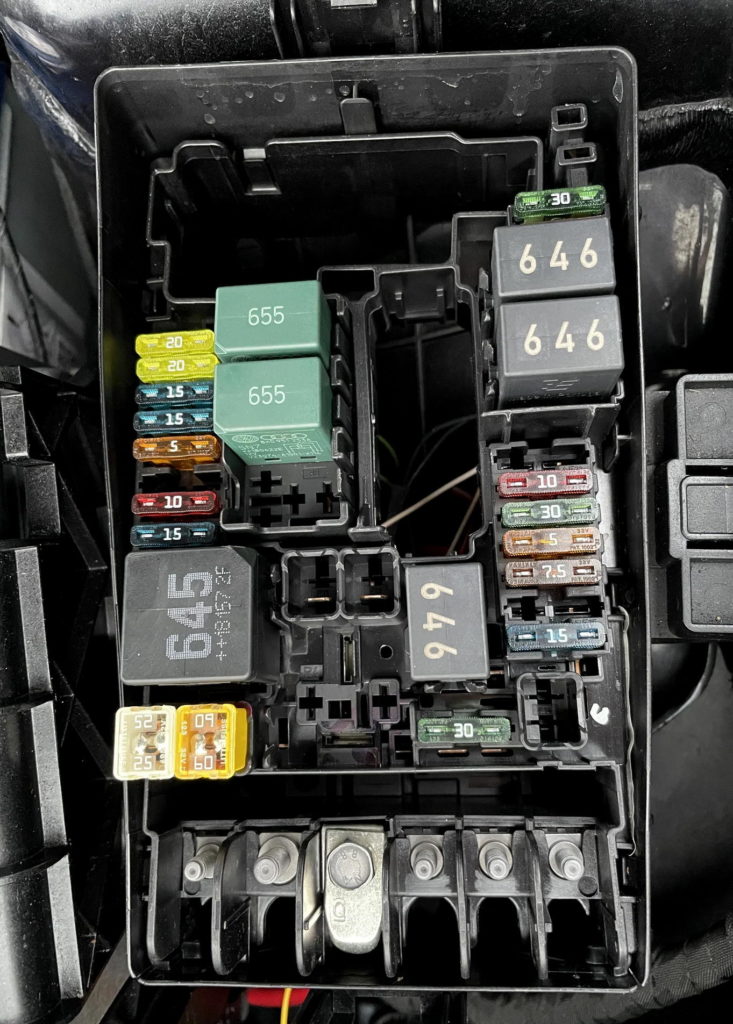

Внешний вид блока под капотом Audi Q2 выглядит следующим образом.

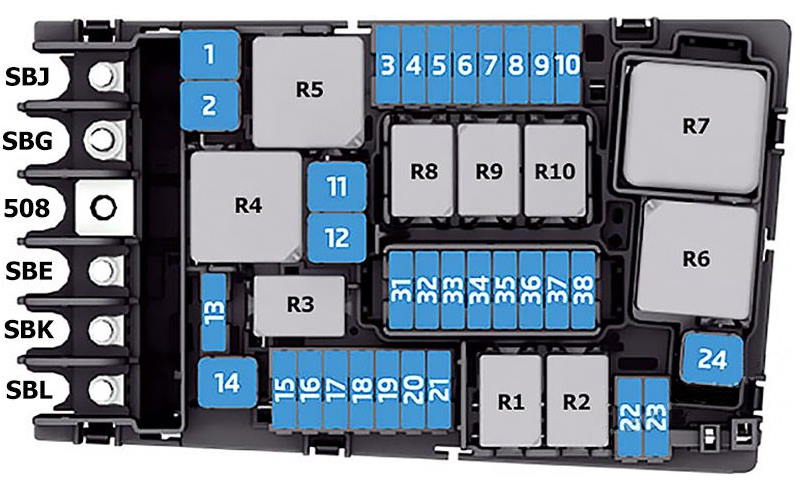

Диаграмма подкапотного блока Audi Q2
Расшифровка компонентов
| F1 | Электронная система стабилизации (ABS / ESC) |
| F2 | Электронная система стабилизации (ABS / ESC) |
| F3 | Блок управления двигателем |
| F4 | Компоненты двигателя, система охлаждения двигателя, катушки реле дополнительного нагревателя (1+4+7), реле насоса вторичного воздуха |
| F5 | Компоненты двигателя, система топливных баков (дизель) |
| F6 | Датчик стоп-сигнала |
| F7 | Компоненты двигателя, насосы охлаждающей жидкости, система топливных баков (бензин) |
| F8 | Лямбда-зонд |
| F9 | Компоненты двигателя, выпускная заслонка, блок управления автоматическим накаливанием (реле 6) |
| F10 | Блок управления топливом, топливный насос |
| F11 | Нагревательный элемент дополнительного нагревателя 2 |
| F12 | Нагревательный элемент дополнительного нагревателя 3 |
| F13 | Автоматическая коробка передач |
| F15 | Звуковой сигнал |
| F16 | Катушка зажигания (реле 8) |
| F17 | Электронная система стабилизации (ESC), блок управления двигателем (реле 5) |
| F18 | Контроль заряда батареи, шлюз |
| F19 | Стеклоочистители |
| F20 | Противоугонная сигнализация |
| F22 | Клемма 50, диагностика, блок управления двигателем |
| F23 | Стартер |
| F24 | Нагревательный элемент дополнительного нагревателя 1 |
| F31 | Вакуумный насос |
| F33 | Автоматическая коробка передач, коробка передач масляный насос |
Реле в подкапотном блоке Audi Q2
| R1 | Реле стартера 1 |
| R2 | Реле стартера 2 |
| R3 | Реле звукового сигнала |
| R4 | Реле высокой теплоотдачи (дизель) |
| R5 | Главное реле (бензин) |
| Реле питания на клемме 30 (дизель) | |
| R6 | Блок управления периодом автоматического накаливания (дизель) |
| R7 | Реле низкой теплоотдачи (дизель) |
| R8 | Реле питания компонентов двигателя (бензин 2.0 л) |
| R9 | Реле двигателя стеклоочистителя 1 |
| R10 | Реле двигателя стеклоочистителя 2 |
| SBJ | Предохранители 125 А в держателе предохранителей C (приборная панель): № 4, 14, 22, 31, 38, 42, 53 |
| Реле питания на клемме 15 | |
| Реле розеток | |
| SBG | Генератор 400 А |
| 508 | Аккумулятор |
| SBE | Блок управления гидроусилителем руля 80 А |
| SBK | Предохранители 80 А в держателе предохранителей C (приборная панель): № 1, 3, 15, 30, 43, 46, 50, 52 |
| SBL | Вентилятор радиатора 50 А |
Если у вас остались вопросы по предохранителям, реле или схемам Audi Q2, оставляйте их в комментариях для обсуждения.
