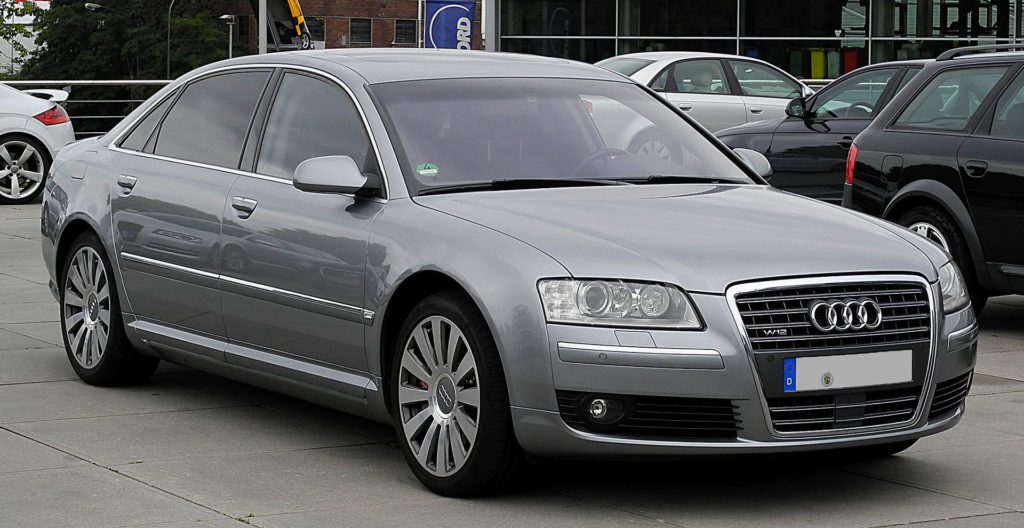

В 2002 году на смену предыдущей версии Audi A8 появилась современная модификация D3/4E. Производство модели велось с 2003 по 2010 год, включая годы 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010. За этот период автомобиль претерпел два значительных рестайлинга: были обновлены передняя радиаторная решетка и задние световые приборы. В этой статье мы подробно разберем расположение блоков реле и предохранителей для Audi A8 D3, включая схемы, описания и ключевые элементы, такие как предохранители салона, моторного отсека и багажника Audi A8 D3.

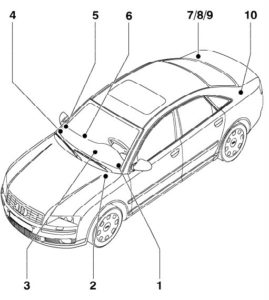

Расположение блоков реле и предохранителей в Audi A8 D3
- Блок предохранителей на левой стороне приборной панели;
- Блок реле и предохранителей в моторном компартаменте;
- Блок реле и предохранителей за панелью приборов;
- Блок предохранителей на правой стороне приборной панели;
- Предохранители на правой стойке;
- Блок предохранителей у ног переднего пассажира;
- 8. 9. 10. — Блоки реле и предохранителей в багажнике с левой и правой сторон.

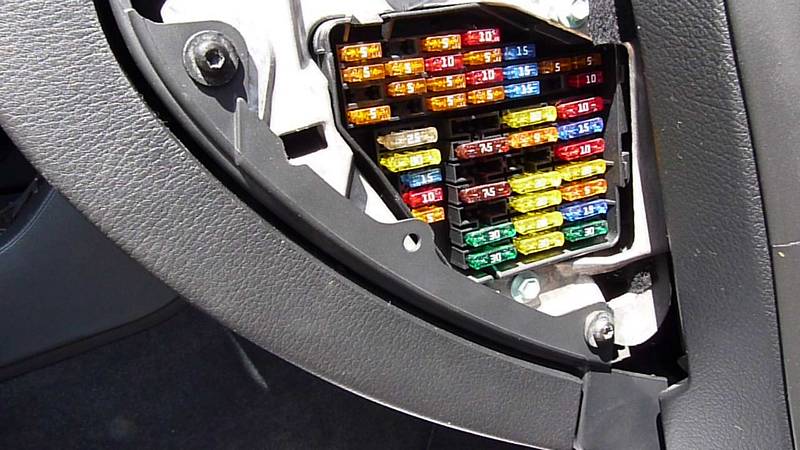

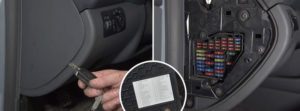

Блок предохранителей в салоне Audi A8 D3 слева
Этот блок находится на левом конце приборной панели, скрытый за защитной пластиковой крышкой. Он отвечает за множество электрических систем салона Audi A8 D3, включая освещение и контрольные приборы.
Схема предохранителей слева в салоне Audi A8 D3
Расшифровка схемы предохранителей
| № | Потребитель | Ампер |
| 1 | устройство для открывания гаражных ворот (HomeLink) | 5 |
| 2 | помощь при парковке (acoustic parking system) | 5 |
| 3 | помощь при парковке (acoustic parking system) | 5 |
| 4 | автоматический регулятор угла наклона фар | 10 |
| 5 | комбинация приборов | 5 |
| 6 | блок управления электроникой рулевой колонки | 10 |
| 7 | штекер системы диагностики | 5 |
| 8 | штекер системы диагностики | 5 |
| 9 | электронная система динамической стабилизации (ESP) | 5 |
| 10 | комбинация приборов | 5 |
| и | отсутствует | |
| 12 | выключатель сигнала торможения | 5 |
| 13 | телефон | 10 |
| 14 | отсутствует | |
| 15 | блок управления системой идентификации водителя | 5 |
| 16 | отсутствует | |
| 17 | поддержание дистанции (adaptive cruise control) | 5 |
| 18 | обогреваемые жиклеры стеклоомывателя | 5 |
| 19 | отсутствует | |
| 20 | система контроля давления воздуха в шинах | 5 |
| 21 | отсутствует | |
| 22 | выключатель сигнала торможения | 5 |
| 23 | телепаспорт | 5 |
| 24 | звуковой сигнал | 15 |
| 25 | стеклоочиститель | 40 |
| 26 | отсутствует | |
| 27 | электронная система динамической стабилизации (ESP) | 25 |
| 28 | отсутствует | |
| 29 | освещение выключателей | 1 |
| 30 | отсутствует | |
| 31 | блок управления бортовой сетью, освещение впереди справа | 30 |
| 32 | отсутствует | |
| 33 | дополнительный отопитель пространства для ног сзади слева | 25 |
| 34 | отсутствует | |
| 35 | отсутствует | |
| 36 | отсутствует | |
| 37 | отсутствует | |
| 38 | блок управления бортовой сетью, освещение впереди слева | 30 |
| 39 | блок управления передней левой дверью | 7,5 |
| 40 | регулирование рулевой колонки | 25 |
| 41 | блок управления задней левой дверью | 7,5 |
| 42 | блок управления идентификацией/разрешением пуска | 25 |
| 43 | отсутствует | |
| 44 | отсутствует |
Блок предохранителей справа в салоне Audi A8 D3
Таблица назначения предохранителей справа в салоне
| № | Назначение | Ампер |
| 1 | электромеханический стояночный тормоз | 5 |
| 2 | кондиционер | 10 |
| 3 | кулиса переключения передач, PN-блокировка | 5 |
| 4 | автоматическая трансмиссия (multitronic) | 15 |
| 5 | управление двигателем | 15 |
| 6 | лямбда-зонды | 15 |
| 7 | лямбда-зонды/ клапан высокого давления | 15/ 10 |
| 8 | управление двигателем, дополнительный водяной насос | 10 |
| 9 | кондиционер, клавиши панели приборов | 5 |
| 10 | пневматическая подвеска (adaptive air suspension) | 10 |
| 11 | сенсор света и дождя | 5 |
| 12 | блок индикации/ управления впереди | 5 |
| 13 | электроника в потолке | 10 |
| 14 | медиа-плейер впереди (CD-плейер, DVD-плейер и т.д.) | 5 |
| 15 | аккумулятор-система менеджмента энергии | 5 |
| 16 | отопление система вентиляции картера | 5 |
| 17 | электроника вентилятора | 5 |
| 18 | отсутствует | |
| 19 | сенсор расходомера воздуха дизельного двигателя | 5 |
| 20 | кондиционируемое сиденье | 5 |
| 21 | управление двигателем (бензин/дизель) | 5/15 |
| 22 | охлаждение топлива | 10 |
| 23 | электромеханический стояночный тормоз | 5 |
| 24 | блок управления бортовой сетью 2 | 10 |
| 25 | автоматическая трансмиссия | 15 |
| 26 | водяной насос/ клапаны кондиционера, органы управления задним кондиционером | 10 |
| 27 | подъемно-сдвижная панель крыши | 20 |
| 28 | блок управления двигателем | 5 |
| 29 | Клапанные форсунки | 15 |
| 30 | катушки зажигания | 30 |
| 31 | топливный насос справа /электроника топливного насоса (бензин) | 20/40 |
| 32 | автоматическая трансмиссия/multitronic | 5/10) |
| 33 | дополнительный отопитель пространства для ног сзади справа | 25 |
| 34 | обогрев/ вентиляция задних сидений | 20 |
| 35 | Обогрев/ вентиляция передних сидений | 20 |
| 36 | Передний прикуриватель | 20 |
| 37 | задний прикуриватель розетки | 20/30 |
| 38 | дополнительный вентилятор радиатора | 20 |
| 39 | блок управления передней правой дверью | 7,5 |
| 40 | усилитель тормозного привода | 15 |
| 41 | блок управления задней правой дверью | 7.5 |
| 42 | автономный отопитель/дополнительный отопитель | 20 |
| 43 | устройство чистки фар | 30 |
| 44 | вентилятор отопителя |
Предохранитель для переднего прикуривателя — номер 36А на 20А в блоке справа.
Предохранители в багажном отделении Audi A8 D3
с левой стороны
Расшифровка левого блока в багажнике
| № | Потребитель | Ампер |
| 1 | отсутствует | |
| 2 | отсутствует | |
| 3 | отсутствует | |
| 4 | отсутствует | |
| 5 | усилитель DSP | 30 |
| 6 | навигация | 5 |
| 7 | ТВ-тюнер | 10 |
| 8 | отсутствует | |
| 9 | блок коммуникации | 5 |
| 10 | громкоговоритель телефона в полке для шляп | 15 |
| 11 | розетка | 20 |
| 12 | радиоприемник автономного отопителя | 5 |
с правой стороны
Обозначение правого блока в багажнике
| № | Расшифровка | Номинал, А |
| 1 | топливный насос справа (дизель) | 20 |
| 2 | топливный насос слева (бензин/дизель) | 20 |
| 3 | розетка прицепа | 15 |
| 4 | отсутствует | |
| 5 | интеллигентный модуль мощности сзади (свет слева) | 20 |
| 6 | интеллигентный модуль мощности сзади (свет справа) | 10 |
| 7 | интеллигентный модуль мощности сзади (вспомогательное устройство закрывания багажника) | 20 |
| 8 | электромеханический стояночный тормоз, левый мотор | 30 |
| 9 | электромеханический стояночный тормоз, правый мотор | 30 |
| 10 | блок управления прицепом (свет слева) | 15 |
| 11 | блок управления прицепом (свет справа) | 15 |
| 12 | блок управления прицепом | 10 |
Эти схемы и описания предназначены для информационных целей. Для точной информации о предохранителях в вашем автомобиле Audi A8 D3 обратитесь к руководству по эксплуатации.
Дополнительная информация по предохранителям Audi A8 D3
Пример видео о замене предохранителей и ремонте подсветки приборной панели в Audi A8 D3.
Электросхема Audi A8 D3
Подробные сведения о всех блоках реле и предохранителях Audi A8 D3, включая полные электросхемы и компоненты, доступны в специализированной литературе. Мы также предоставляем детальные электрические схемы для Ауди А8 D3.
