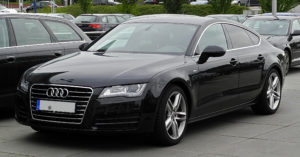

В 2010 году марка Audi дебютировала с моделью Audi A7 Sportback (кузов 4G, первое поколение) — это стильный пятидверный хэтчбек, созданный на платформе A6, из-за чего они имеют множество общих черт. Автомобиль производился в период с 2011 по 2017 год, включая модели 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годов выпуска. В данной публикации мы подробно рассмотрим расположение блоков предохранителей и реле в Audi A7, схемы предохранителей A7, а также назначения каждого элемента для удобства ремонта и диагностики электрооборудования.

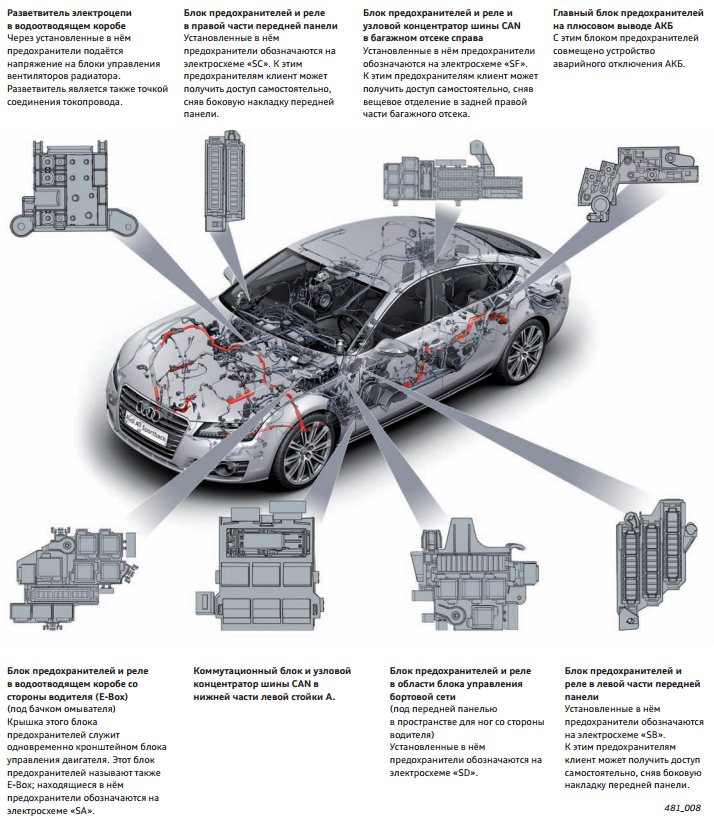

Общая схема предохранителей и реле Audi A7: расположение блоков
- Распределительный ящик электроцепей в водоотводящем канале. Здесь через предохранители обеспечивается питание блоков управления вентиляторами системы охлаждения радиатора. Этот узел также служит соединительной точкой для силовых кабелей.
- Блок с предохранителями и реле в правой секции приборной панели. Предохранители в нем маркированы как «SC» на схеме. Доступ к ним возможен самостоятельно после демонтажа боковой панели.
- Блок предохранителей, реле и узел CAN-шины в правой части багажника. Предохранители обозначены как «SF». Для доступа снимите нишу для хранения в задней правой зоне багажного отделения.
- Основной блок предохранителей на положительном клемме аккумулятора. Он интегрирован с модулем аварийного отключения АКБ для безопасности.

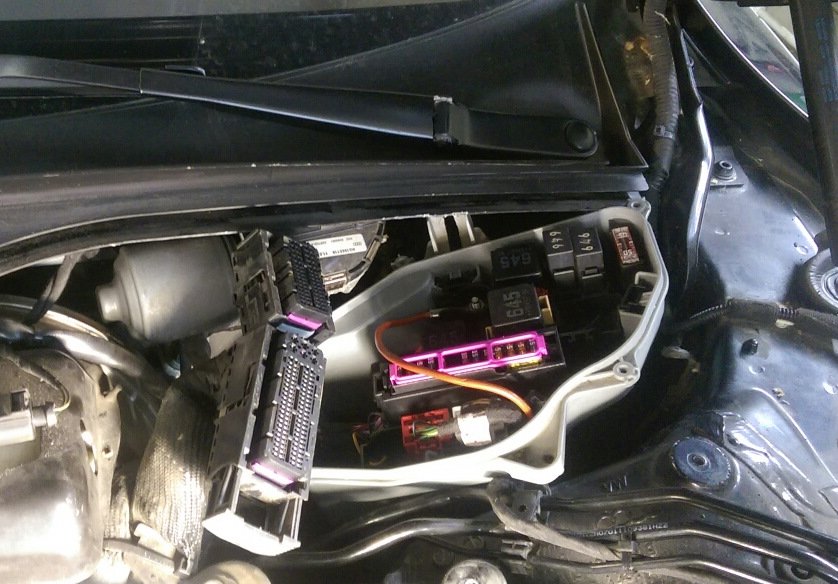

- Блок предохранителей и реле в водоотводящем канале у водительской стороны (E-Box) (под резервуаром омывателя). Крышка блока одновременно фиксирует модуль управления двигателем. Этот блок известен как E-Box, предохранители в нем помечены «SA» на электросхеме.
- Коммутационный узел и CAN-концентратор в нижней зоне левой стойки A.
- Блок предохранителей и реле возле модуля управления бортовой сетью. (под торпедо в зоне ног водителя). Предохранители здесь обозначены «SD» на схеме.
- Блок предохранителей и реле в левой секции приборной панели. Предохранители помечены «SB». Доступ осуществляется после снятия боковой обшивки.
Детальное назначение предохранителей аналогично Audi A6 C7, что упрощает обслуживание.
Блок предохранителей в салоне слева Audi A7
Пример фото блока

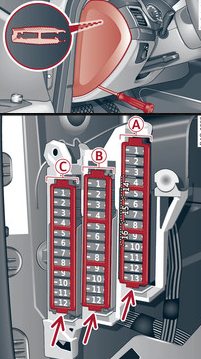

Схема блока предохранителей слева в салоне
Расшифровка и назначение предохранителей
| Блок предохранителей -A- (черный цвет) | |
|---|---|
| № | Потребитель |
| 1 | Электромеханическое управление, фаркоп, ионизатор, панель переключателей, обогрев задних сидений, электромеханический стояночный тормоз. |
| 2 | Сигнал, кондиционер, межсетевой шлюз, автоматически экранируемое зеркало заднего вида |
| 4 | Помощь при парковке, регулировка угла наклона фар |
| 5 | Динамическое управление, подушка безопасности, электронный контроль стабилизации |
| 6 | Фары |
| 7 | «adaptive cruise control» |
| 8 | Датчики сиденья пассажира, подушка безопасности |
| 9 | «Gateway» |
| 10 | Звук двигателя, блок управления вспомогательным устройством ночного видения, «HomeLink» (устройство открытия гаражных ворот), помощь парковки |
| 11 | Обработка картинки видеокамеры |
| 12 | Фары |
| 13 | Модуль переключателей рулевой колонки |
| 14 | Клемма 15 (багажник) |
| 15 | Клемма 15 (Отделение для двигателя) |
| 16 | Стартер |
| Блок предохранителей -B- (коричневый цвет) | |
|---|---|
| № | Потребитель |
| 1 | Информационно-развлекательная система |
| 2 | Информационно-развлекательная система |
| 3 | Сиденье переднего пассажира |
| 5 | Подушка безопасности, электронный контроль стабилизации |
| 6 | Противоугонная сигнализация |
| 7 | Электромеханический стояночный тормоз |
| 8 | Освещение салона |
| 9 | Система обогрева видеокамеры на лобовом стекле, датчик света/дождя. |
| 10 | Поясничная опора (сиденье водителя) |
| 11 | сиденье водителя |
| 12 | Электронная система стабилизации |
| 13 | звуковым сигналом |
| 14 | Фары |
| 15 | Система обогрева передних сидений |
| 16 | Динамическое управление |
| Блок предохранителей -C- (красный цвет) | |
|---|---|
| № | Потребитель |
| 1 | Педаль сцепления |
| 2 | Топливный насос |
| 3 | Датчик стоп-сигналов |
| 4 | Блок управления системой AdBlue (дизельный двигатель)/акустика двигателя |
| 5 | Задняя дверь |
| 6 | Передняя дверь |
| 7 | Электронная система стабилизации |
| 8 | Двигатель стеклоочистителей |
| 9 | Система очистки фар |
| 10 | Освещение салона, кондиционер |
| 11 | Фары |
| 12 | Сдвижной люк |
Блок предохранителей в салоне справа Audi A7
Фото расположения блока
Схема блока справа
Расшифровка предохранителей
| Блок предохранителей -A- (красный) | |
|---|---|
| № | Потребитель |
| 1 | Информационно-развлекательная система, устройство смены компакт-дисков |
| 2 | Информационно-развлекательная система (дисплей) |
| Блок предохранителей -B- (коричневый цвет) | |
|---|---|
| № | Потребитель |
| 1 | Кондиционер |
| 2 | Кондиционер (вентилятор) |
| 3 | Диагностический интерфейс |
| 4 | Электрический замок зажигания |
| 5 | Электрическая регулировка рулевой колонки |
| 6 | Модуль переключателей рулевой колонки |
| 7 | Электрическая регулировка рулевой колонки |
| 8 | Переключатель освещения |
| 9 | Индикация на ветровом стекле |
| 10 | Комбинация приборов |
| 11 | Информационно-развлекательная система, устройство смены DVD |
Блок предохранителей в багажнике Audi A7
Схема блока в багажнике
Назначение предохранителей
| Блок предохранителей -A- (черный цвет) | |
|---|---|
| № | Потребитель |
| 1 | Фаркоп/ розетка на 220 В |
| 2 | Фаркоп/ подстаканник с поддержкой температуры напитка |
| 3 | Фаркоп/ смещение сиденья переднего пассажира из отодвинутого назад положения |
| 4 | Электромеханический стояночный тормоз |
| 5 | Электромеханический стояночный тормоз |
| 6 | Передняя дверь (сторона переднего пассажира) |
| 7 | Наружное освещение в задней части автомобиля |
| 8 | Центральный замок, устройство доводки |
| 9 | Система обогрева передних сидений |
| 11 | Обогрев задних сидений, кондиционер |
| 12 | Фаркоп |
| Блок предохранителей -B- (красный) | |
|---|---|
| № | Потребитель |
| 1 | Натяжители лент ремней безопасности слева |
| 2 | Натяжители лент ремней безопасности справа |
| 3 | Бак AdBlue (дизельный двигатель)/ топливный насос |
| 4 | Бак AdBlue (дизельный двигатель)/ подшипник двигателя (бензиновый двигатель) |
| 5 | Крышка багажника с сенсорным управлением |
| 6 | Пневматическая подвеска, регулировка амортизации |
| 7 | Задняя дверь (сторона переднего пассажира) |
| 8 | Задние фонари |
| 9 | Крышка багажника |
| 10 | Система «Rear Seat Entertainment» |
| 12 | Задний спойлер (Sportback), сдвижной люк крыши |
| Блок предохранителей -C- (коричневый) | |
|---|---|
| № | Потребитель |
| 1 | Информационно-развлекательная система |
| 2 | Информационно-развлекательная система |
| 3 | Информационно-развлекательная система, автоматически экранируемое внутреннее зеркало заднего вида |
| 4 | Видеокамера заднего вида/ обзорные камеры |
| 5 | ТВ-тюнер |
| 6 | Система распознавания утечек в баке |
| 7 | Розетки |
| 8 | Автономный отопитель |
| 10 | Поясничная опора (сиденье переднего пассажира) |
| 12 | Информационно-развлекательная система |
| Держатель предохранителей -D- (черного цвета) | |
|---|---|
| № | Потребитель |
| 1 | Пневматическая подвеска, регулировка амортизаторов, спортивный дифференциал, электромеханический стояночный тормоз |
| 2 | Датчик хода сцепления/ автоматическая коробка передач |
| 3 | Сиденья |
| 4 | Задний стеклоочиститель (Avant) |
| 5 | Система «Side assist» |
| 6 | Звук двигателя |
| 7 | Информационно-развлекательная система / Усилитель звука |
| 8 | «Gateway» |
| 9 | Спортивный дифференциал |
| 10 | Кондиционер |
| 11 | Система контроля давления воздуха в шинах / Обогрев салона при неработающем двигателе |
| 12 | Система «Start/Stop» |
- Блок предохранителей -E- (черный) — Специализированные автомобили / задние сиденья
- Блок предохранителей -F- (черный цвет) — Обогрев заднего стекла
Полезные советы по предохранителям Audi A7
Предохранители для прикуривателя и розетки в Audi A7 2011-2017 расположены в багажнике, под правой обшивкой, что облегчает самостоятельную замену.
Электросхема и бортовое электрооборудование Audi A7
Для более глубокого понимания электрической схемы Audi A7 и всей бортсети рекомендуем руководство по эксплуатации: «скачать».
