Предохранители и реле Audi A4 B7

Audi A4 B7 представляет собой третье поколение популярной модели Audi A4, выпускавшейся в период с 2004 по 2007 год. Это модернизированная модификация предыдущего поколения B6. В данной статье мы подробно разберем схемы расположения блоков реле и предохранителей для Audi A4 B7, включая назначение каждого элемента. Особое внимание уделено предохранителю, отвечающему за работу прикуривателя, а также советы по замене предохранителей и реле в этой модели.

Назначение предохранителей может отличаться в зависимости от года выпуска, уровня комплектации и типа силового агрегата автомобиля. Точное описание всегда указано в руководстве по эксплуатации или на внутренней стороне крышки блока предохранителей, расположенного на торце приборной панели.

Расположение блоков предохранителей и реле в салоне Audi A4 B7

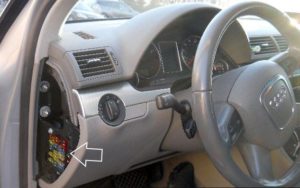

Главный блок предохранителей в салоне Audi A4 B7

Этот блок размещен слева от торца приборной панели, скрытый за защитной пластиковой крышкой. Доступ к нему прост для самостоятельной проверки или замены элементов.

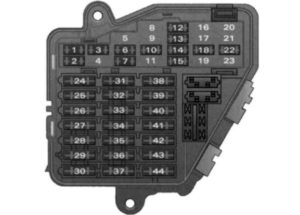

Распиновка схемы блока

Подробная расшифровка элементов схемы

№	Назначение
1	10А кондиционер
2	5А фонари освещения пространства для ног
3	5А обуреваемые жиклеры стеклоомывателя
4	5А вентилятор системы охлаждения
5	10А телефон, сенсор уровня моторного масла, многофункциональные выключатели, обогрев задних сидений, штора заднего стекла, автоматическая коробка передач (кулиса переключения передач)
6	5А кондиционер (датчик оценки качества воздуха), датчик давления
7	10А электронная система динамической стабилизации (ESP), выключатель сигнала торможения, датчик педали сцепления, датчик угла поворота рулевого колеса
8	5А телефон
9	15А усилитель тормозного привода (вакуумный насос)
10	5А автоматический регулятор угла наклона фар. Adaptive light (поворотный свет) справа
И	отсутствует
12	10А диагностическая розетка
13	10А модуль рулевой колонки
14	10А фонари сигнала торможения
15	10А комбинация приборов, система навигации
16	5А устройство для открывания гаражных ворот
17	10А помощь при парковке, регулирование дорожного просвета, контроль давления воздуха в шинах, сенсор дождя/света
18	5А Адаптивный свет (поворотный свет) слева
19	15А противотуманный свет
20	отсутствует
21	отсутствует
22	15А дверь водителя/ переднего пассажира
23	15А задние двери
24	20А комфортабельное электрооборудование с центральным управлением
25	30А вентилятор отопителя
26	30А обогрев заднего стекла
27	30А розетка прицепа (блок управления)
28	20А топливный насос, дополнительный насос дизельного двигателя
29	отсутствует
30	20А подъемно-сдвижная панель крыши
31	15А автоматическая трансмиссия, диагностическая розетка, автоматически экранируемое внутреннее зеркало
32	20А штепсельная розетка прицепа
33	15А прикуриватель
34	15А отсутствует
35	20А розетка в багажнике
36	30А стеклоочиститель
37	30А насос стеклоомывателя и устройства чистки фар
38	15А комфортабельное электрооборудование с центральным управлением, отпирание багажника
39	20А радиосистема
40	25А звуковой сигнал
41	30А автономный отопитель
42	25А электронная система динамической стабилизации (ESP)
43	15А управление двигателем
44	35А обогрев сидений

Предохранитель для прикуривателя — это элемент № 33 с номиналом 15А. Рекомендуется всегда иметь запасные предохранители для Audi A4 B7 под рукой.

Блоки предохранителей и реле под приборной панелью Audi A4 B7

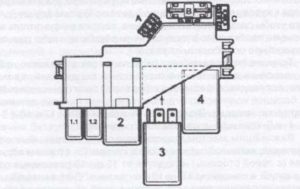

Распиновка первого блока под панелью

Функции элементов

1
2
3
4	Блок управления 3 системы сигнализации такси-hands-free
A
B	Дополнительное оборудование
c
D
H	(50A) Антиблокировочная система тормозов(ABS)
G	(40A/60A) Блок управления 1 электродвигателем вентилятора системы охлаждения
F	(10A) Обслуживающие автомобили
E	Блок управления 2 электродвигателем вентилятора системы охлаждения — если установлен

Распиновка второго блока под панелью

Расшифровка предохранителей и реле

1	Реле топливного насоса- бензин
2	Блок управления усилителем рулевого управления (Servotronic) (если установлен)
3	Реле звукового сигнала (двойная тональность)
4	Реле вакуумного насоса усилителя тормозов (если установлено)
5
6	Реле вспомогательных цепей зажигания
7
8
9
F1
F2	(10A) Тепловой предохранитель электропривода солнцезащитной шторки заднего стекла
F3
F4	(30A) Тепловой предохранитель электропривода задних стеклоподъёмников
F5	(10A) Электропривод сидений (регулировка поясничной опоры)
F6	(30A) Тепловой предохранитель электропривода передних стеклоподъемников
F7	(30A) Разъем электрооборудования прицепа

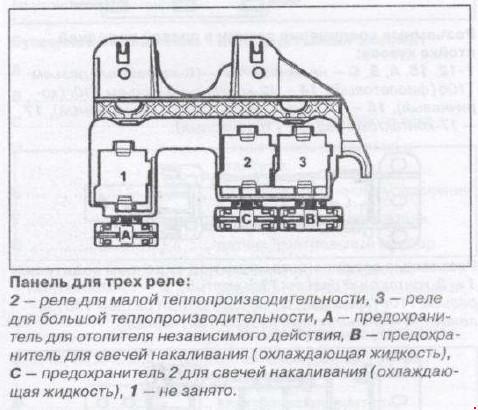

Распиновка третьего блока

Назначение реле и предохранителей

1	—
2	Реле 2 нагревателя охлаждающей жидкости — высокая мощность
3	Реле 1 нагревателя охлаждающей жидкости — низкая мощность
F1	(30А) Дополнительный отопитель – 2003 г
F2	(40A) Нагреватель охлаждающей жидкости
F3	(60A) Нагреватель охлаждающей жидкости

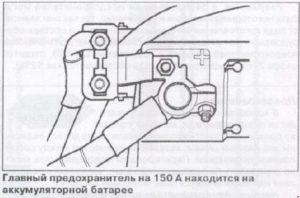

Блок предохранителей и реле в моторном отсеке Audi A4 B7

Общая распиновка блока

Блок расположен под модулем ECM/TCM в аккумуляторной секции моторного отсека. В зависимости от конфигурации автомобиля, расшифровка может варьироваться.

Расшифровка для бензиновых моторов

1	Реле нагревателя охлаждающей жидкости (V6)
2	Реле системы управления трансмиссией (Multitronic)
3	Реле насоса системы подачи воздуха на выпуск
4	Блок управления электродвигателем насоса системы охлаждения (AMM/BDV)
5	Реле выключателя запрещения запуска (если установлено)
F1	(15A) Система управления двигателем, выключатель стоп-сигналов (датчик положения педали тормоза)
F2	(40A) Электродвигатель насоса подачи воздуха на выпуск
F3	(15A) Система управления АКПП (6-ступенчатая АКПП/ Multitronic)

Расшифровка для дизельных моторов

1	Реле подкачивающего топливного насоса
2	Реле системы управления трансмиссией (Multitronic)
3	Реле свечей накаливания
4	Реле системы управления двигателем
5	Реле выключателя запрещения запуска/ реле фонаря заднего хода(Multitronic)
F1	(15A) Система управления двигателем, выключатель стоп -сигналов (датчик положения педали тормоза)
F2	(60A/80A) Свечи накаливания
F3	(15A) Система управления АКПП (6-ступенчатая АКПП/ Multitronic)
F4	(60A) Свечи накаливания
