Предохранители и реле Audi A4 B5

Производство модели Audi A4 B5 стартовало в 1994 году и продолжалось с незначительными доработками до 2001 года. Изначально предлагался только кузов седан, а вариант универсал (Avant) дебютировал через год. Эта машина построена на общей платформе с Volkswagen Passat B5. В этой статье вы найдете подробные схемы предохранителей и реле для Audi A4 B5 1994, 1995, 1996, 1997, 1998, 1999, 2000 годов выпуска, включая информацию по замене и диагностике.

Положение предохранителей может варьироваться в зависимости от уровня комплектации и года сборки автомобиля.

Положение главного блока предохранителей Audi A4 B5

Основной блок расположен внутри салона на левой стороне, рядом с торцевой панелью приборной доски. В отделке (3) левой стороны торпедо, в специальном креплении, хранятся пластиковые щипцы (2) для извлечения предохранителей, а также рычаг (4) для ручного управления панорамной крышей в экстренных случаях. Нижняя иллюстрация демонстрирует расположение предохранителей в блоке (1).

Реле размещены на плате центрального электроузла под приборной панелью, за левым защитным кожухом зоны для ног водителя.

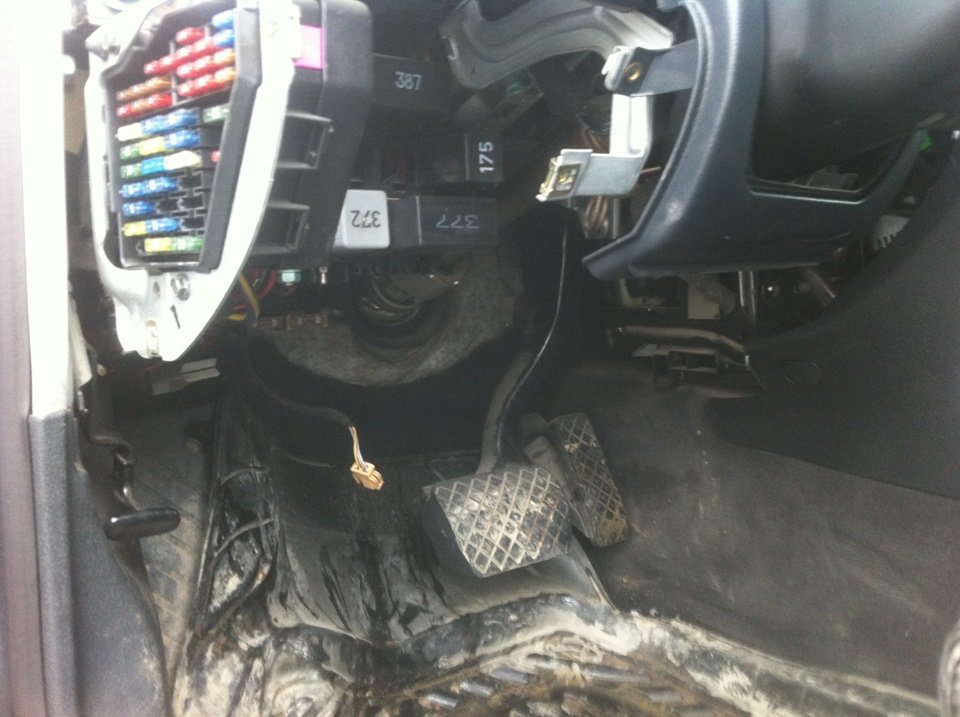

реальное фото блока с предохранителями — фото блока с предохранителями и блоком реле

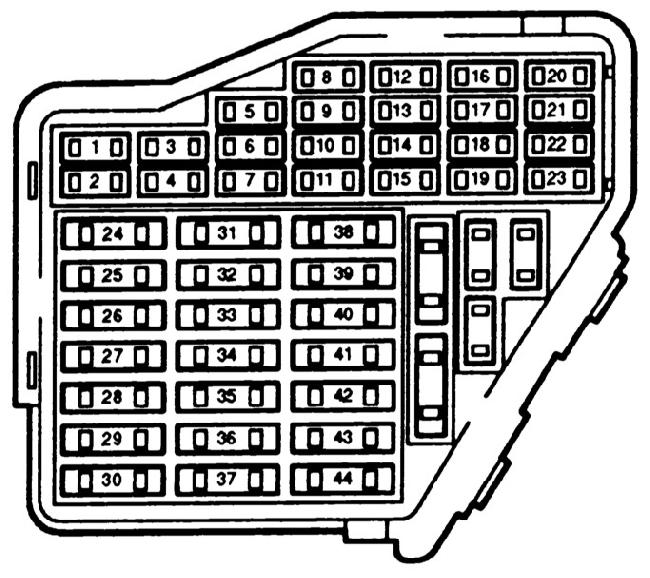

Расшифровка предохранителей Audi A4 B5

Расшифровка предохранителей Audi A4 B5
1	5А Обогрев форсунок стеклоомывателя
2	10А Указатели поворотов
3	5А Реле омывателей фар, Освещение: перчаточного ящика(бардачка), моторного отделения, кондиционера, АКПП, панели приборов
4	5А Освещение номерного знака
5	10А Панель приборов, подогрев сидений дисплей АКПП. переключатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни
6	5А Центральный замок, плафоны для чтения
7	10А Системе ABS
8	5А Телефон
9	10А Обогрев зеркал и дверных замков
10	5А Корректор фар, CD — чейнджер
11	5А Круиз-контроль [АКПП]
12	10А Встроенная диагностика
13	10А Стоп-сигналы
14	10А Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке
15	10А Панель приборов, АКПП [4-ступенчатая], кондиционер, навигационная система
16	5А Система ABS
17	10А Обогрев дверных замков
18	10А Правый дальний свет
19	10А Левый дальний свет
20	15А Правый ближний свет, электрокорректор фар
21	15А Левый ближний свет, электрокорректор фар
22	5А Правые габаритные огни
23	5А Левые габаритные огни
24	25А Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя
25	30А Вентилятор отопителя, кондиционер
26	30А Обогрев заднего стекла, обогрев зеркал, рециркуляция воздуха
27	15А Задний стеклоочиститель
28	15А Топливный насос
29	15А Управление двигателем
30	20А Электропривод люка в крыше
31	15А Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем
32	20А Управление двигателем
33	15А Предохранитель прикуривателя audi a4
34	15А Управление двигателем (зажиганием/ впрыском)
35	30А Электророзетка для прицепа
36	15А Противотуманные фары
37	15А Телефон, радио
38	15А Освещение багажника, центральный замок
39	15А Аварийное освещение (аварийка)
40	25А Сигнал
41	25А Система ABS (гидро модулятор/ насос)
42	40А Вспомогательный воздушный вентилятор
43	5А S-контакт (центральный замок, радио, навигационная система)
44	30А Подогрев сидений

Предохранитель прикуривателя в Audi A4 B5 — это номер 33 номиналом 15А.

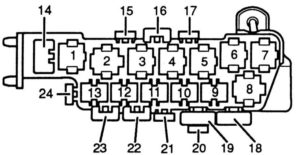

Диаграмма дополнительного блока реле и предохранителей Audi A4 B5

В 8-позиционном дополнительном блоке

18	Гидравлический насос ABS	50 А
19	Электрический вентилятор радиатора	40 А
21	Катушка реле вентилятора радиатора	5 А
22	Стеклоподъемник сзади с электроприводом	30 А
23	Стеклоподъемник впереди с электроприводом	30 А
24	Центральный замок и сигнальная противоугонная система	15 А

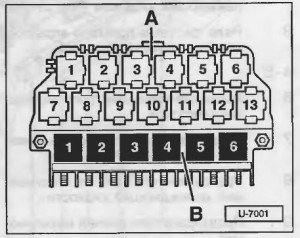

Положение реле в Audi A4 B5

В версиях с расширенным оборудованием за основной платой установлена дополнительная плата с реле. Центральное распределительное устройство обозначено как B. Реле помечены черным цветом на схеме.

Расшифровка реле

1	Разгрузочное реле для контакта X
2	Реле звукового сигнала
3	Реле системы очистки рассеивателей фар
4	Реле автоматической коробки передач (блокировка стартера и огни заднего хода] или соответственно перемычка для ступенчатой коробки передач
5	Реле прерывистого режима работы системы очистки и смывания
6	Реле топливного насоса или соответственно свечей накаливания

Основная плата реле — A

3	Реле электромагнитной муфты (система кондиционирования)
4	Блок управления сигнализаторами
5	Блок управления сигнализаторами
7	—
8	Реле фар дневного света
9	Реле фар света
10	Реле противотуманных фар
11	Блок управления для зеркала с функцией откидывания
12	Блок управления для зеркала с функцией откидывания
13	—
14	Предохранитель для специальной сигнальной системы [такси]
15	—
16	Предохранитель для специальной сигнальной системы [такси]
17	Предохранитель для таксометра [такси]
18	Предохранитель гидравлического насоса системы [ABS] Предохранитель передатчика [такси]

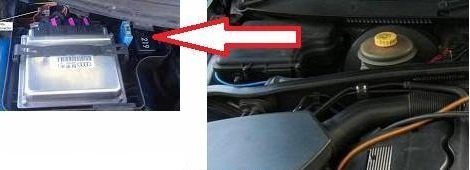

Плата реле электроники в моторном отсеке Audi A4 B5

Расположена в монтажном блоке

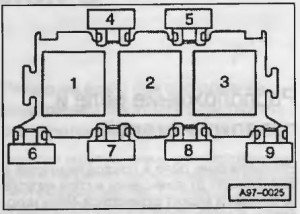

Общая схема блока реле моторного отсека

Расшифровка на русском

1	Реле системы обогрева кислородного датчика Реле I свечей накаливания — охлаждающей жидкости
2	Реле II свечей накаливания — охлаждающей жидкости
3	Реле системы прямого впрыскивания дизельного двигателя
4-5	—
6	Предохранитель электрооборудования двигателя
7	Предохранитель I свечей накаливания — охлаждающей жидкости
8	Предохранитель II свечей накаливания — охлаждающей жидкости
9	Предохранитель свечей накаливания

Дополнительная плата реле Audi A4 B5

1	Репе задних противотуманных огней
2	Реле режима работы вентилятора на максимальной скорости [Lufter voll auf]
3	Реле режима работы вентилятора на первой ступени
4	Реле блока управления стеклоподъемником
5-15	—
16	Предохранитель механизма перестановки сиденья
17	—
18	Предохранитель гидравлического насоса системы (ABS)
19	Предохранитель вентилятора радиатора
20	—
21	Реле обмотки переключения вентилятора радиатора
22	Реле задних стеклоподъемников
23	Реле передних стеклоподъемников
24	Реле системы центрального запирания и противоугонной системы

Полезные советы по предохранителям и реле Audi A4 B5

Видео-инструкция по замене предохранителя №29 (код ошибки Р00688)

На нашем YouTube-канале доступно подробное видео по теме предохранителей и реле Audi A4 B5 — рекомендуем посмотреть и подписаться для получения обновлений.
