Audi A3 8L представляет собой первое поколение популярной серии A3, которое выпускалось в период с 1996 по 2003 год, включая модели 1996, 1997, 1998, 1999, 2000, 2001, 2002 и 2003 годов. В данной публикации вы найдете детальную информацию о расположении блоков предохранителей и реле в автомобиле Audi A3 8L, схемы замены предохранителей, реле и электрооборудования для самостоятельного ремонта.
Расположение блоков предохранителей и реле
- 3-контактный держатель реле и предохранителей;
- Центральный блок реле (13-контактный);
- Блок предохранителей в салоне;
- Главный блок предохранителей (на аккумуляторе).
Положение реле и предохранителей может варьироваться в зависимости от комплектации автомобиля и года выпуска, включая бензиновые и дизельные версии.
Модели Audi A3 8L оснащены 12-вольтовой системой электрооборудования с отрицательным заземлением. Электропитание для фар, освещения и других электрических узлов подается от свинцово-кислотного аккумулятора, который заряжается генератором переменного тока.
3-контактный держатель реле и предохранителей
Этот блок установлен в распределительном боксе водоотводящего отсека в моторном компартменте.
Описание схемы предохранителей и реле
- Реле насоса подачи воздуха на выпуск;
- Реле системы управления двигателем;
- Вакуумный насос усилителя тормозов (20 А);
- Насос подачи воздуха на выпуска (40 А).
Центральный блок реле в салоне
Реле размещены на печатной плате за левой боковой панелью в зоне ног водителя, под торпедо. В версиях с расширенной комплектацией за платой может быть установлена коробка для дополнительных реле.
Расшифровка реле и предохранителей

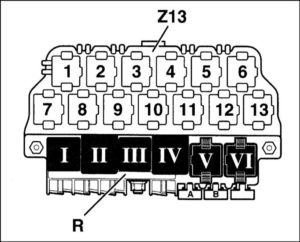

Плата реле -R- (выделены черным)
| № реле | Потребитель |
| I | реле звукового сигнала двойного тона |
| II | разгрузочное реле Х-контакта |
| III | реле автоматики интервалов стеклоочистителя |
| IV | реле топливного насоса или реле свечей накаливания |
| V | реле системы впрыска дизельного двигателя |
| VI | реле противотуманных фар |
| A | предохранитель электрического обогрева сиденья |
| B | свободно |
| C | предохранитель электрического стеклоподъемника |
Коробка дополнительных реле -Z13- над платой реле
| 1 | Реле звукового сигнала |
| 2 | Реле контрольного прибора ламп заднее |
| 3 | Реле контрольного прибора ламп заднее |
| 4 | Прибор управления прикрытия зеркала |
| 5 | Прибор управления прикрытия зеркала |
| 6 | Разделительное реле телефона |
| 7 | Свободно |
| 8 | Свободно |
| 9 | Свободно |
| 10 | Свободно |
| 11 | Реле блокировки стартера и фонаря заднего хода |
| 12 | Реле фароочистителя |
| 13 | Реле свободного хода вентилятора радиатора (кондиционер) |

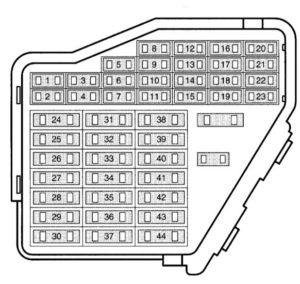

Блок предохранителей в салоне Audi A3
Этот блок находится на левой стороне приборной панели.
Проверяйте расположение предохранителей по схеме на внутренней стороне крышки блока для точной идентификации.
Расшифровка предохранителей
| № | Ток, А | Предохранитель |
| 1 | 10 | Обогрев сопел стеклоомывателя, обогрев зеркала наружного вида |
| 2 | 10 | Указатели поворотов |
| 3 | 5 | Освещение вещевого ящика |
| 4 | 5 | Освещение номерного знака |
| 5 | 7.5 | Электрооборудование комфорта, регулировка скорости, обогрев сидений, кондиционер |
| 6 | 5 | Единый замок |
| 7 | 10 | Фонари заднего хода |
| 8 | 5 | Телефон |
| 9 | 5 | Прибор управления ABS |
| 10 | 10 | Управление двигателем: бензиновый двигатель |
| 11 | 5 | Блок панели приборов, электромагнит блокировки селектора для АТ |
| 12 | 7.5 | Электропитание самодиагностики, телефон, навигационная система |
| 13 | 10 | Стоп-сигналы |
| 14 | 10 | Освещение салона, единый замок |
| 5 | Светильник салона | |
| 15 | 5 | Блок панели приборов, АТ, автоматически затемняемое внутреннее зеркало |
| 16 | 10 | Электромагнитная муфта, выбег вентилятора охлаждения радиатора, стеклоомыватель |
| 17 | 7.5 | Обогреваемый дверной замок |
| 18 | 10 | Дальний свет правый |
| 19 | 10 | Дальний свет левый |
| 20 | 10 | Ближний свет правый, регулировка дальности света |
| 21 | 10 | Ближний свет левый |
| 22 | 5 | Габаритный и стояночный огонь правый |
| 23 | 5 | Габаритный и стояночный огонь левый |
| 24 | 20 | Стеклоочиститель, водяной насос |
| 25 | 25 | Вентилятор свежего воздуха, циркуляционная вентиляция, кондиционер |
| 26 | 20 | Обогрев заднего стекла, обогрев зеркала |
| 27 | 10 | Очиститель заднего стекла |
| 28 | 15 | Топливный насос |
| 29 | 15 | Управление двигателем: бензиновый двигатель |
| 10 | Управление двигателем: дизельный двигатель | |
| 30 | 20 | Сдвижная панель крыши (люк) |
| 31 | 20 | Автоматическая трансмиссия |
| 32 | 10 | Управление двигателем: бензиновый двигатель |
| 30 | Управление двигателем: дизельный двигатель | |
| 33 | 20 | Фароочиститель |
| 34 | 10 | Управление двигателем |
| 35 | 30 | Розетка прицепа (положительный длительный плюс) |
| 36 | 15 | Противотуманная фара и туманный фонарь |
| 37 | 10 | S-контакт, клемма 86 (радио) |
| 38 | 15 | Освещение багажника, единый замок, стеклоподъемники |
| 39 | 15 | Аварийная сигнализация |
| 40 | 20 | Звуковой сигнал |
| 41 | 15 | Прикуриватель |
| 42 | 25 | Радиоприемник |
| 43 | 10 | Управление двигателем |
| 44 | 15 | Обогрев сиденья |
Предохранитель прикуривателя — это номер 41 с номиналом 15 А, ответственный за электропитание розетки.

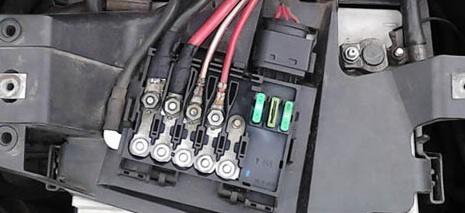

Главный блок предохранителей
Расположен в моторном отсеке непосредственно на аккумуляторной батарее.
- Описание элементов
- Подогрев свечей накаливания (дизельный двигатель)
- Система управления двигателя
- Вентилятор охлаждающей жидкости 2
- Салон
- Генератор
- 1а — (гидронасос)
- 2а — ABS (клапаны)
- 3а — Вентилятор охлаждающей жидкости
Дополнительная информация
Видеообзор расположения блоков предохранителей и реле в Audi A3 8L для удобства ремонта и диагностики.
Электросхема Audi A3
Для полного понимания электрической схемы Audi A3 8L рекомендуем ознакомиться с руководством: «скачать»
