Volvo 850 производилась в период с 1991 по 1997 год, включая модели 1991, 1992, 1993, 1994, 1995, 1996 и 1997 годов выпуска. За эти годы автомобиль подвергался нескольким модернизациям. В этой статье мы подробно разберем схему предохранителей и реле Volvo 850, включая расположение блоков, иллюстрации с фотографиями и акцент на предохранителе прикуривателя, чтобы помочь владельцам в ремонте и диагностике электрики.
Функции предохранителей и реле, а также их общее количество могут варьироваться в зависимости от года производства и комплектации вашего Volvo 850.

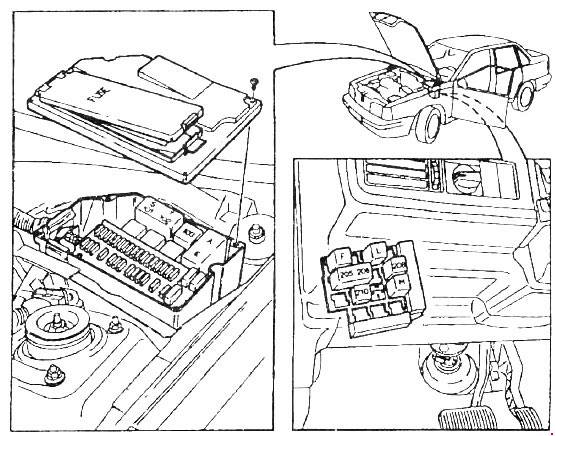

Расположение блока предохранителей и реле
Главный блок предохранителей и реле Volvo 850 находится в моторном отсеке слева от двигателя.
Блок разделен на три секции: одна предназначена для предохранителей, вторая — для реле с доступом из моторного отсека.
Третья секция также содержит реле, доступные снизу приборной панели.
Предохранители Volvo 850

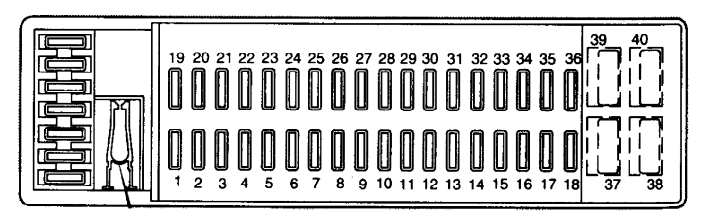

Схема предохранителей
Расшифровка предохранителей
| 1 | 15A Система впрыска топлива, зажигание, АКПП |
| 2 | 15A Насос топливный, охранная сигнализация |
| 3 | 10A Датчик температуры выхлопа, датчики масла (уровень и давление), подсветка салона, сигнал превышения скорости |
| 4 | 10A Иммобилайзер Volvo 850 |
| 5 | 30A Вентилятор системы отопления (4-я скорость) |
| 6 | 25A Центральный электронный замок, сигнализация |
| 7 | 15A Аудиосистема (усилитель звука) |
| 8 | 25A Антенна, гнездо для прицепа |
| 40A Насос воздуха, иммобилайзер | |
| 9 | 30A ABS, система стабилизации (traction control) |
| 10 | 15A Обогрев задних сидений |
| 11 | 30A Обогрев заднего стекла, подогрев боковых зеркал |
| 12 | 10A Стоп-сигналы |
| 13 | 15A Аварийная сигнализация, сигнал дальнего света, индикатор неисправностей |
| 14 | 30A ABS, traction control Volvo 850 |
| 15 | 10A Датчики масла, аудиосистема, OBD-разъем, освещение салона, перчаточного ящика, дверей, багажника, центральный замок с пультом, индикатор ремня безопасности |
| 16 | 30A Антенна, прицепной разъем, дополнительное оснащение |
| 17 | 10A Индикатор ремня, сигнал ключа |
| 18 | 25A Обогрев передних сидений, регулировка зеркал |
| 15A Передние противотуманные фары | |
| 19 | 15A Левый дальний свет фар |
| 20 | 15A Правый дальний свет, индикатор дальнего света |
| 21 | 15A Левый ближний свет |
| 22 | 15A Правый ближний свет |
| 23 | 10A Левые габаритные огни, подсветка номерного знака |
| 24 | 10A Правые габаритные огни, индикатор неисправных ламп |
| 25 | 10A Задний противотуманный фонарь, индикатор |
| 26 | 25A Обогрев передних сидений, электропривод зеркал |
| 27 | 15A Задние ходовые огни, поворотники, TRACS |
| 28 | 10A Круиз-контроль, обогрев стекла, индикатор ремня, блокировка АКПП в паркинге, индикатор ламп, обогрев задних сидений |
| 29 | 15A ABS, traction control |
| 30 | 10A Прикуриватель Volvo 850 |
| 31 | 25A Вентилятор отопителя (1-3 скорости), кондиционер, компрессор |
| 32 | 10A Аудиосистема, пульт центрального замка |
| 33 | 15A Регулировка сидений, диагностика, омыватель заднего стекла (универсал) |
| 34 | 25A Стеклоочистители, омыватели, сигнал, очистка фар |
| 35 | 10A Подсветка пепельницы, приборной панели, реостат, люк |
| 36 | — |
| 37 | Автоматический предохранитель: Стеклоподъемники, люк |
| 38 | — |
| 39 | Автоматический предохранитель: Сиденье водителя |
| 40 | Автоматический предохранитель: Сиденье пассажира |
Предохранитель прикуривателя в Volvo 850 — это номер 30 на 10A.
Реле Volvo 850

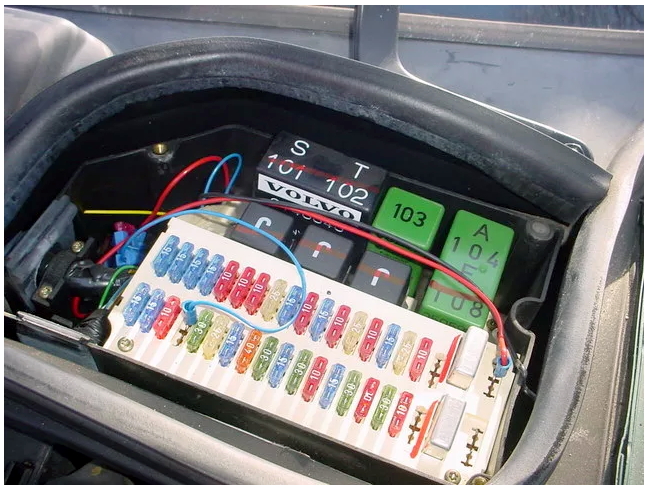

Основной блок реле

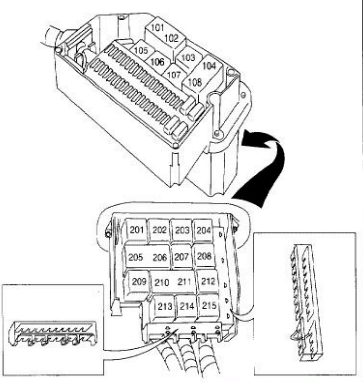

Схема реле
Расшифровка реле
| 101 | Круиз-контроль |
| 102 | |
| 103 | Топливный насос |
| 104 | Фары |
| 105 | Реле перегрузки (+X) |
| 106 | Реле перегрузки (+15) |
| 107 | Реле перегрузки (+X) |
| 108 | Реле фар |
| Блок реле в салоне (со стороны водителя, верхний левый угол за шумоизоляцией) | |
| 201 | Датчик уровня масла (или реле индикации ламп) |
| Противотуманные фары | |
| 202 | Deadlock Setting |
| 203 | Стеклоочиститель |
| 204 | Задний стеклоочиститель (универсал) |
| 205 | Реле центрального замка и задержки света салона (позиция 205 замыкается перемычкой без центрального замка) |
| 206 | |
| 207 | Сигнал скорости |
| 208 | Обогрев заднего стекла и зеркал |
| 209 | Не используется |
| 210 | Сигнализация |
| 211 | |
| 212 | Индикатор ремня безопасности |
| 213 | Блокировка селектора АКПП в «P» |
| Передние противотуманки | |
| 214 | Обогрев задних сидений |
| 215 | Не используется |

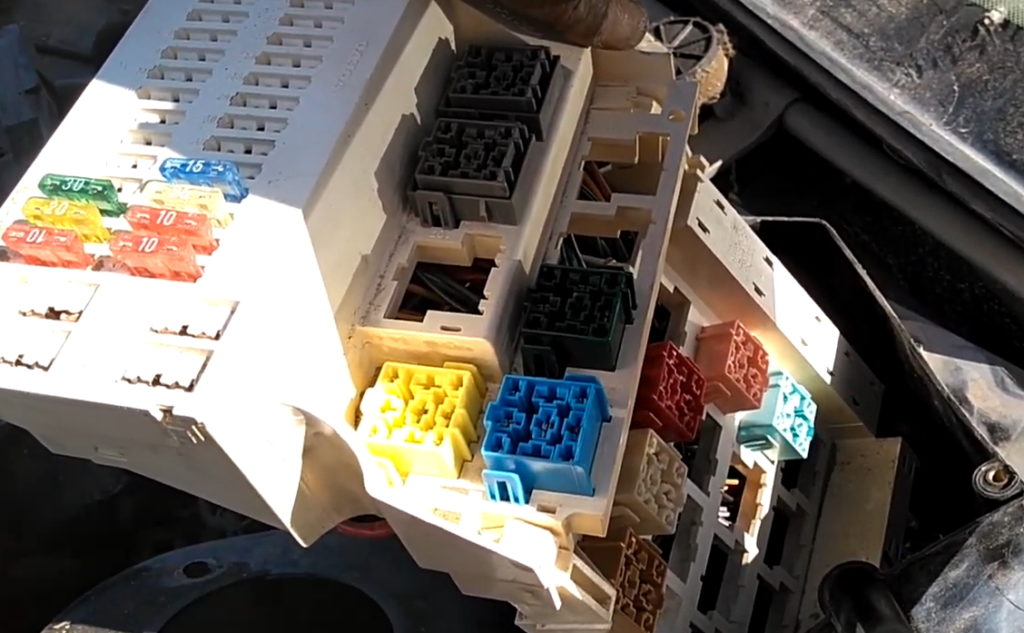

Дополнительные реле в моторном отсеке
Схема реле под капотом
Функции реле
- Многопозиционное реле ABS
- Реле вентилятора охлаждения
- Главное реле топливной системы

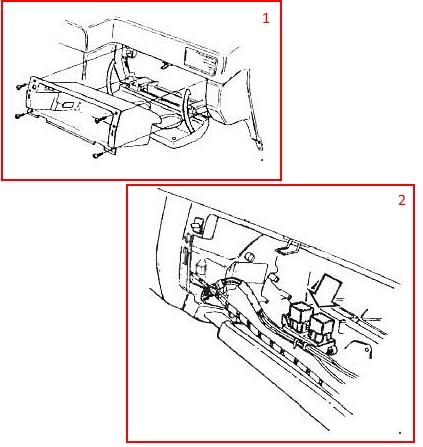

Реле климат-контроля
Реле для поддержания микроклимата в Volvo 850 размещено за бардачком. Чтобы добраться до него, открутите четыре винта и снимите отделение.
Если у вас есть вопросы по предохранителям или реле Volvo 850, оставляйте их в комментариях ниже.
