Предохранители и их расположение в Opel Zafira C Tourer (2012–2019)

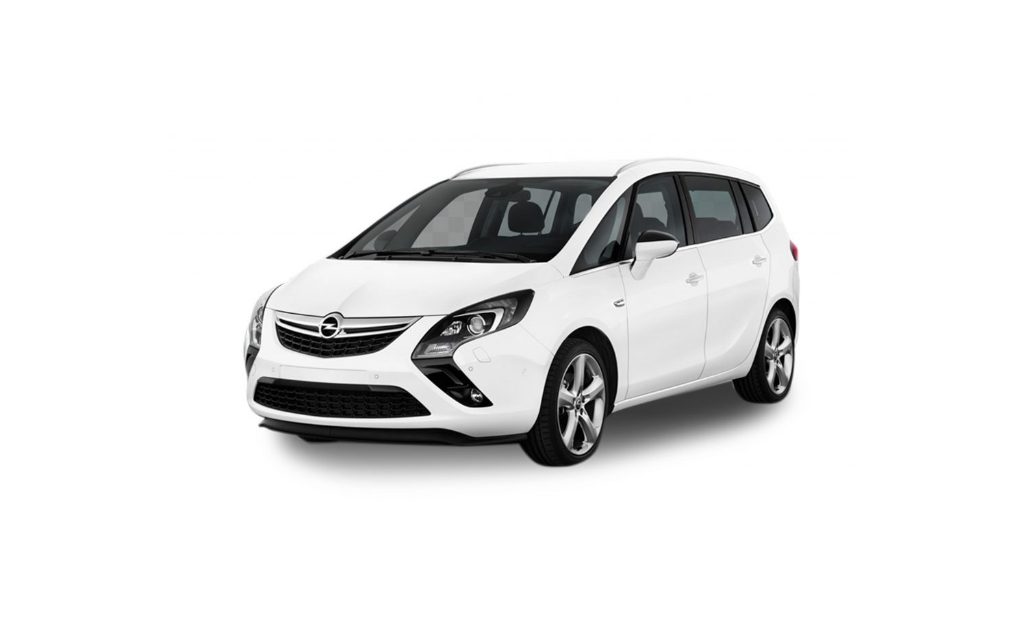

Opel Zafira C Tourer – это третье поколение популярной линейки Zafira, выпускавшееся в период с 2012 по 2019 год, включая модели 2012, 2013, 2014, 2015, 2016, 2017, 2018 и 2019 годов. За это время автомобиль претерпел обновление в виде рестайлинга. В этой статье мы подробно разберём предохранители и реле Opel Zafira Tourer, включая схемы расположения блоков, их места установки и иллюстрации с фотографиями. Особое внимание уделим предохранителю прикуривателя, а также ключевым аспектам замены и диагностики для владельцев Opel Zafira C.

Назначение и характеристики предохранителей могут варьироваться в зависимости от года выпуска автомобиля и комплектации, поэтому проверяйте спецификации для вашей модели Opel Zafira C Tourer.

Расположение и схема блока предохранителей под капотом

Этот блок размещён в моторном отсеке, непосредственно рядом с аккумуляторной батареей, и защищён пластиковой крышкой для удобства доступа и защиты от внешних факторов.

Фото — схема расположения

Расшифровка предохранителей и реле блока под капотом Opel Zafira C

F01	80А K34 Блок управления свечами накаливания (дизельный двигатель)
F02	80А K43 Модуль управления системой рулевого управления с сервоусилителем
F03	100А E40 Вспомогательный электрический нагреватель
F04	80А G10 Электродвигатель вентилятора охлаждения

1	10/20А Модуль управления двигателем (ECM) бензин / дизель
2	10А Подогреваемый датчик кислорода 1, B52B Подогреваемый датчик кислорода 2, B75B Датчик массового расхода воздуха/ температуры воздуха на впуске, E41 Подогреватель термостата системы охлаждения двигателя, Q12 Клапан продувки адсорбера системы улавливания паров топлива, Q22 Электромагнитный клапана изменения геометрии впускного коллектора
3	15А Q17A Топливная форсунка 1, Q17B Топливная форсунка 2, Q17C Топливная форсунка 3, Q17D Топливная форсунка 4, T8 Катушка зажигания
4	Резерв
5	Резерв
6	7,5А A9A Наружное зеркало заднего вида — водителя, A9B Наружное зеркало заднего вида — пассажира
7	5А KR20B Реле средней скорости 1 вентилятора радиатора, G10 Электродвигатель вентилятора радиатора
8	7,5А B52A Подогреваемый датчик кислорода 1, B52B Подогреваемый датчик кислорода 2, B75B Датчик массового расхода воздуха/температуры воздуха на впуске
9	7,5А Модуль управления кузовом K9, Датчик заднего стекла
10	5А Модуль управления кузовом K9, Датчик аккумуляторной батареи
11	7,5А KR95B Реле 1 фиксатора задней подъемной двери
12	5А Модуль управления фарами K26, Модуль адаптивного переднего освещения
13	20А Резерв
14	20А KQ7 Реле очистителя заднего стекла, M45 Электродвигатель очистителя заднего стекла
15	10А K20 Модуль управления двигателем (ECM)
16	30А KR27 Реле стартера
17	10А K71 Модуль управления коробкой передач
18	40А E18 Сетка обогревателя заднего стекла
19	30А M74D Электродвигатель стеклоподъемника – водитель, M74P Электродвигатель стеклоподъемника – пассажир
20	30А M74LR Электродвигатель стеклоподъемника — левый задний, M74RR Электродвигатель стеклоподъемника — правый задний
21	30А K17 Электронный блок управления тормозной системы (ЕВСМ)
22	10А E13L Передняя фара в сборе — левая (дальний свет)
23	25А KR2 Реле насоса омывателя фар
24	15А E13R Передняя фара в сборе — правая (ближний свет, ксеноновый)
25	15А E13L Передняя фара в сборе — левая (ближний свет, ксеноновый)
26	15А E29LF Противотуманная фара — левая передняя, E29RF Противотуманная фара — правая передняя
27	30А KR22 Реле топливного подогревателя (дизельный двигатель)
28	Резерв
29	30А K83 Модуль управления стояночным тормозом (J71)
30	60А K17 Электронный блок управления тормозной системы (ЕВСМ) ABS
31	Резерв
32	5А Модуль диагностики и контроля подушек безопасности K36
33	15А K28 Модуль управления корректора света фар (AFL)
34	Резерв
35	5А S52 Выключатель наружного зеркала заднего вида, S79D Выключатель стеклоподъемника — водителя
36	Резерв
37	Электромагнитный клапан продувки абсорбера
38	20А KR28 Реле вакуумного насоса (бензиновый двигатель)
39	20А K27 Модуль регулятора расхода топливного насоса (бензиновый двигатель)
40	10А Мотор омывателя ветрового стекла
41	10А E13R Передняя фара в сборе — правая (дальний свет)
42	40А KR20C Реле низкой скорости вентилятора охлаждения (бензиновый двигатель), KR20B Реле средней скорости 1 вентилятора охлаждения (дизельный двигатель)
43	30А M75 Электромотор стеклоочистителя ветрового стекла
44	Резерв
45	30А G10 Электродвигатель вентилятора охлаждения двигателя (бензиновый двигатель)
46	Резерв
47	15А P12 Звуковой сигнал
48	60А KR20B Реле средней скорости 1 вентилятора охлаждения, KR20C Реле низкой скорости вентилятора охлаждения, KR20D Реле высокой скорости вентилятора охлаждения
49	Топливный насос
50	10А S30 выключатель фар, M29L привод корректора наклона фар — левый, M29R привод корректора наклона фар — правый
51	Дроссельный узел
52	Подогрев картерных газов
53	7,5А K20 Электронный блок управления двигателем (ECM), K34 Блок управления свечами накаливания (GPCM) (дизельный двигатель), K71 Блок управления коробкой передач (АКПП)
54	7,5А B19C Вакуумный выключатель усилителя тормоза, K27 Блок управления топливным насосом, B116 Датчик воды в топливе, E40 Дополнительный электрический обогреватель, K33 Блок управления системой отопления, вентиляции и кондиционирования, P16 Комбинация приборов, B108 Датчик качества воздуха, B19C Вакуумный выключатель усилителя тормоза, B75B Датчик массового расхода воздуха/температуры воздуха на впуске

В некоторых версиях Opel Zafira C Tourer в крышке аккумулятора могут быть установлены дополнительные плавкие предохранители или вставки для усиленной защиты электрической системы.

Расшифровка реле в блоке под капотом

К1 – запасное реле
К2 – реле стартера
К3 – реле трансмиссии
К4 – Реле обогревателя заднего стекла
К5 – Реле насоса омывателя блок-фар
К6 – Реле левой лампы дневного света фар, ближнего света фар
К7 – Реле топливного насоса
К8 – Реле правой лампы дневного света фар
К9 – Реле топливного подогревателя (дизельный двигатель)
К10 – Запасное реле
К11 – Реле низкой скорости вентилятора охлаждения
К12 – Реле высокой скорости вентилятора охлаждения
К13 – Реле средней скорости вентилятора охлаждения 1
К14 – Главное реле зажигания

Блок предохранителей в салоне Opel Zafira C Tourer

Этот блок установлен в пассажирском отсеке, под торпедо со стороны водителя, за бардачком, для лёгкого доступа при проверке и замене элементов электрики.

Схема блока в салоне

Распиновка и назначение предохранителей

1	10А A22 Управление радиоприемником, K33 Дисплей информационного центра водителя (DIC)
2	20А Модуль управления кузовом K9, наружное освещение
3	25А Модуль управления кузовом K9
4	20А A11 Радиоприемник, P5 Блок управления зуммером
5	7,5А A12 Блок управления цифровым радиоприемником, K82 Блок управления мобильным телефоном, T11 Модуль интерфейса мультимедийного проигрывателя
6	20А Розетка электропитания передняя (прикуриватель)
7	20А Розетка питания дополнительного оборудования
8	30А Модуль управления кузовом K9, Левая фара (ближний свет, галогеновый)
9	30А Модуль управления кузовом K9, Правая фара (ближний свет, галогеновый) 10А Модуль надувной подушки безопасности
10	30А Модуль управления кузовом K9, Дверные замки
11	40А K8 Модуль управления электродвигателем вентилятора. Система отопления (вентиляции) и кондиционирования
12	25А S64D Выключатель регулятора положения сиденья — водитель, S65D Выключатель поясничного упора сиденья — водитель
13	25А Электропривод передних сидений
14	7,5А X84 Диагностический разъем
15	7,5А Модуль диагностики и контроля подушек безопасности K36
16	10А Центральный замок
17	10А A26 Панель управления системой отопления, вентиляции и кондиционирования, K33 Блок управления системой отопления, вентиляции и кондиционирования
18	30А KR104A Реле логистического режима 1
19	20А Модуль управления кузовом K9 Стоп-сигналы, фонари света
20	5А K85 Модуль определения присутствия пассажиров
21	10А Р16 приборная доска
22	5А S39 Замок зажигания
23	20А Модуль управления кузовом K9
24	20А Модуль управления кузовом K9
25	20А Замок рулевой колонки
26	20А Разъем питания дополнительного оборудования

Предохранители номер 6 и 7 по 20А отвечают за функционирование прикуривателя и дополнительных розеток в салоне Opel Zafira C Tourer, что важно для подключения гаджетов и аксессуаров.

В верхней секции блока в салоне возможна установка дополнительных реле для различных систем автомобиля.

Фото — схема реле в салоне

Описание реле

Багажника открытие
Безопасность дверей
Розетка

Блок предохранителей в багажнике Opel Zafira C

Этот блок расположен в багажном отделении слева от багажника, скрыт под пластиковой защитной панелью для удобства обслуживания.

Схема блока в багажнике

Назначение предохранителей в багажнике

1	40А K101 Модуль управления интерфейсом прицепа
2	30А X88 Разъём жгута проводов прицепа
3	Система помощи при парковке
4	Не используется
5	Не используется
6	Не используется
7	10А K29 Блок управления обогревом сиденья, K104P Блок управления поясничным упором сиденья — пассажир
8	Не используется
9	Не используется
10	5А Модуль управления кузовом K9
11	10А K65 Модуль индикатора давления воздуха в шинах, K68 Преобразователь световой сигнализации прицепа
12	Не используется
13	20А X88 Разъём жгута проводов прицепа
14	Не используется
15	7,5А S52 Выключатель наружного зеркала заднего вида, S79D Выключатель стекло подъемника — водителя
16	5А A10 Внутреннее зеркало заднего вида
17	Не используется
18	Не используется
19	10А K32 Блок управления подогревом рулевого колеса
20	20А K61 Модуль управления потолочным люком
21	25А K29 Модуль управления подогревателем сиденья
22	Не используется
23	Не используется
24	Не используется
25	Не используется
26	Не используется
27	Не используется
28	Не используется
29	Не используется
30	Не используется
31	30А T3 Усилитель звуковых сигналов (акустическая система)
32	10А K19 Модуль управления подвеской
