Предохранители Haval Dargo: расположение и замена

Haval Dargo — современный компактный кроссовер SUV, который производится с 2021 года и продолжает выпускаться в 2022, 2023, 2024, 2025, 2026 годах и далее. За период производства автомобиль претерпел несколько обновлений. В этой статье мы подробно разберем предохранители и реле Haval Dargo: схемы блоков, их точное расположение, фото-иллюстрации и назначения. Особо выделим предохранители, отвечающие за прикуриватель, розетки и зарядные устройства в Haval Dargo.

Haval Dargo

Функции предохранителей и реле, их количество в блоках могут варьироваться в зависимости от года выпуска Haval Dargo и комплектации электрической системы вашего автомобиля.

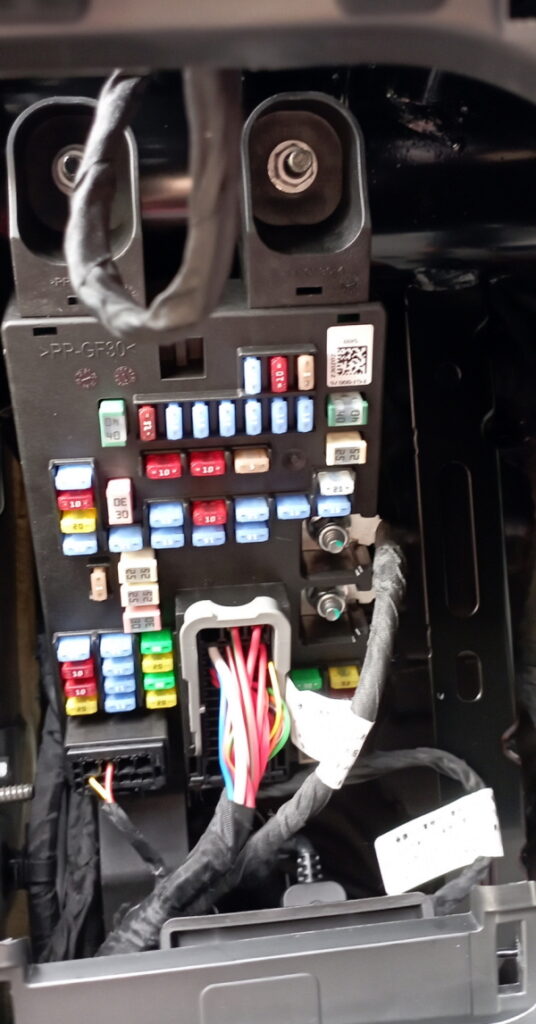

Блок предохранителей в салоне Haval Dargo

В интерьере Haval Dargo основной блок предохранителей расположен в нижней части торпедо, на стороне водителя. Чтобы получить доступ к блоку предохранителей Haval Dargo, снимите бардачок (перчаточный ящик).

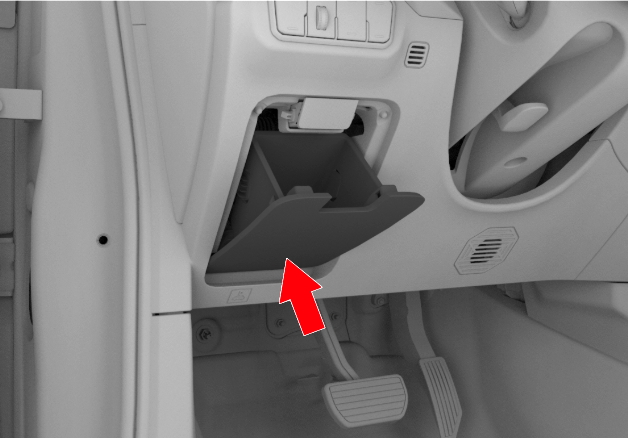

Фото-пример доступа к блоку предохранителей в салоне Haval Dargo

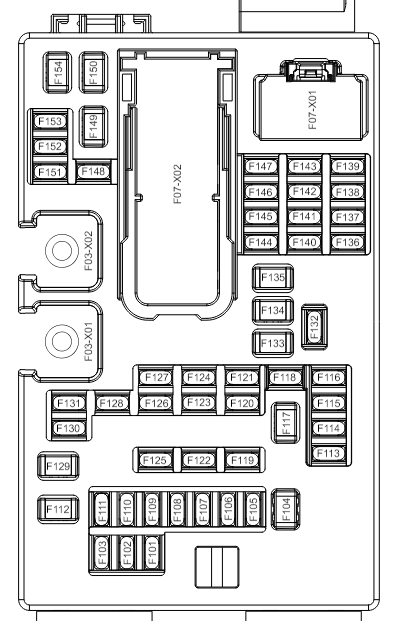

Расшифровка схемы блока предохранителей в салоне Haval Dargo

Назначение предохранителей в салонном блоке Haval Dargo

F101	15А АКБ блока HCU
F102	10A Блок управления системой климат-контроля, датчик дождя и освещенности
F103	5A Шлюз, комбинированный переключатель
F104	40A Вентилятор
F105	7,5A Разъем USB с функцией зарядки
F106	15A Обогрев рулевого колеса
F107	15A Резервный источник электропитания в зоне переднего ряда сидений (прикуриватель)
F108	15A Электропитание блока управления оборудованием передней части салона IG1
F109	Резерв
F110	15A Блок КВСМ-1
F111	15A Блок КВСМ-2
F112	40A Преобразователь постоянного тока (400 Вт)
F113	15А Подстаканник для охлаждения и нагрева
F114	10A Лампы внутреннего освещения
F115	20А Центральный замок
F116	Резерв
F117	30A Преобразователь постоянного тока (200 Вт)
F118	15A Розетка в зоне заднего ряда сидений
F119	10A Диагностический разъем
F120	15A Беспроводная зарядка, модуль атмосферной подсветки, радар обнаружения слепых зон
F121	15A Контроллер подушек безопасности
F122	10A Блок Т-ВОХ, переключатель центрального управления, умное внутреннее зеркало заднего вида
F123	10A Наружное зеркало заднего вида
F124	15A Центральный замок
F125	5A Электронный переключатель скоростей, блок предохранителей багажника, задний радар
F126	15А Усилитель мощности 1
F127	15А Усилитель мощности 2
F128	15А Блок T-BOX, комбинированная приборная панель
F129	25А Люк, жалюзи крыши
F130	25А Головное мультимедийное устройство
F131	Резерв
F132	5А Замок крышки топливного бака высокого давления
F133	25A Модуль левой передней двери, стеклоподъемник левой передней двери
F134	25A Модуль правой передней двери, стеклоподъемник правой передней двери
F135	30А ACU
F136	15A Электронный замок от детей
F137	10A Водяной насос без давления HCU
F138	10A Кондиционер
F139	Резерв
F140	15A Блок управления прицепом 1
F141	Резерв
F142	15A Зарядное устройство
F143	15A Блок управления прицепом 2
F144	30A Регулировка положения сиденья
F145	20A Подогрев передних сидений
F146	30A Контроллер педали
F147	20A Контроллер системы интеллектуального вождения L2
F148	30A Контроллер системы полного привода / Электрическая задняя дверь
F149	25A Двери и окна
F150	25A Дифференциальная блокировка
F151	20A Обогрев задних сидений
F152	7,5A Давление в шинах, система автоматической парковки
F153	20A Контроллер полного привода
F154	25A Блокировка дифференциала / Замок

Предохранители, отвечающие за прикуриватель, розетки и зарядку в Haval Dargo, — это F107, F118 и F120. Рекомендуем проверить эти элементы при неисправностях в электрике салона.

Блок предохранителей под капотом Haval Dargo

В моторном отсеке Haval Dargo основной блок с предохранителями и реле установлен слева от аккумулятора, под капотом. Это ключевой блок для защиты двигательной системы и внешних электрических цепей.

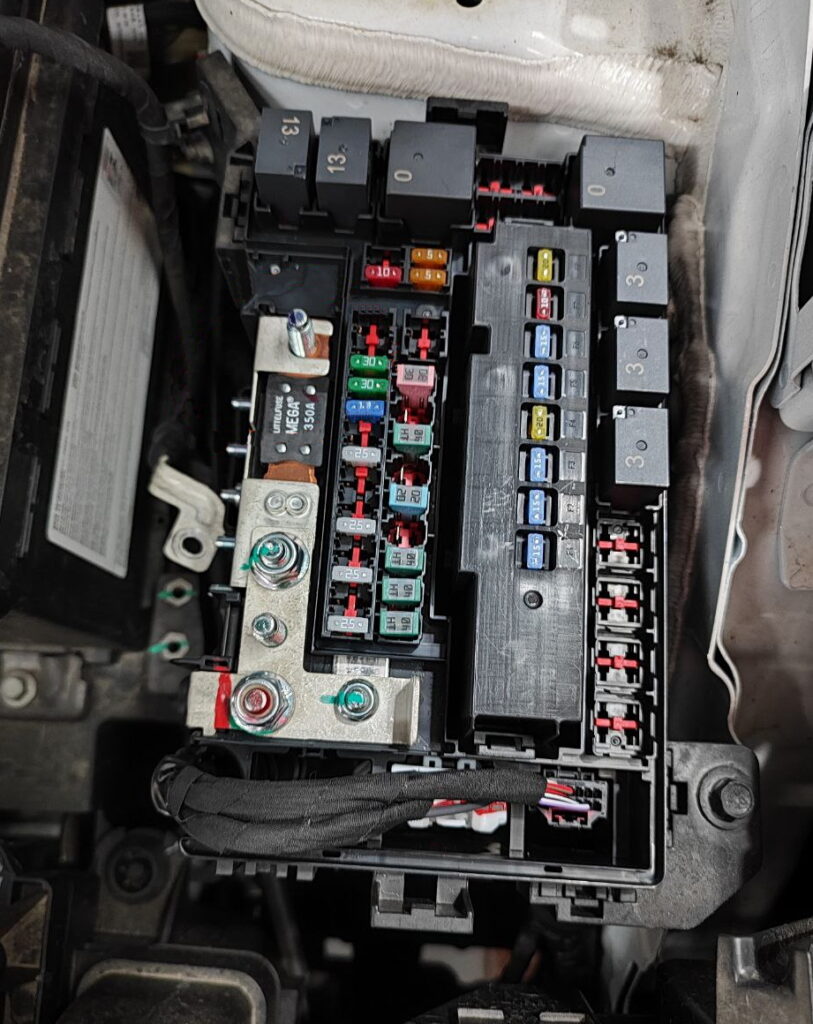

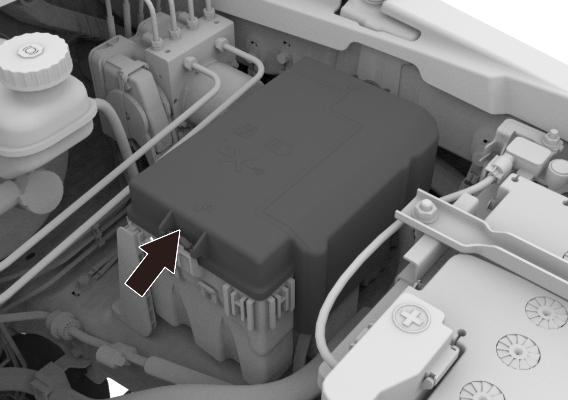

Фото расположения блока предохранителей под капотом Haval Dargo

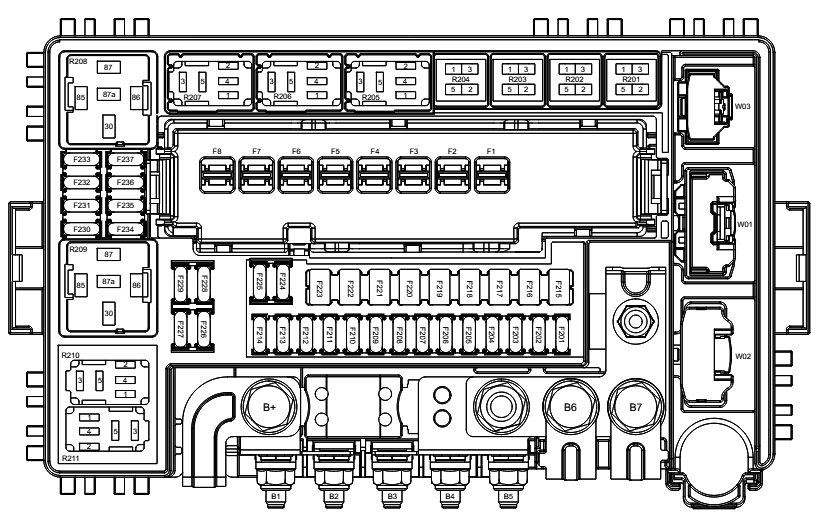

Схема блока предохранителей под капотом Haval Dargo

Расшифровка предохранителей и реле в блоке под капотом Haval Dargo

B1	125A Блок предохранителей приборной панели
B2	60/80A Вентилятор
B3	80A Система EPS
B4	60А Водяной насос двигателя
B7	350А Встроенный стартер и генератор
F1	15A Главное реле 2
F2	15A Главное реле 3
F3	15/20A Звуковой сигнал
F4	20A Очиститель ветрового стекла
F5	15A Омыватель стекол
F6	15A Компрессор / насос отопителя
F7	10A Главное реле 1
F8	20A Главное реле 4
F201	25A Интеллектуальный блок управления
F202	30A Электропривод стеклоочистителей ветрового стекла
F203	15A Блок управления АКПП
F204	Резерв
F205	25A Питание инвертора
F206	30A Розетка 1 питания прицепа
F207	30A Розетка 2 питания прицепа
F208	25A Интеллектуальный блок управления 4
F209	Резерв
F210	15A Постоянное напряжение, блок ЕСМ
F211	30A Интеллектуальный блок управления 1
F212	30A Стартер
F213	Резерв
F214	15A Муфта сцепления переднего моста
F215	40A ESP1
F216	40А ESP2
F217	Резерв
F218	30A Источник питания 12 В на крыше автомобиля
F219	20А Электронный вакуумный насос
F220	Резерв
F221	Резерв
F222	Резерв
F223	30A Интеллектуальный блок управления 3
F224	Резерв
F225	Резерв
F226	10A IG1 ЭБУ
F227	Резерв
F228	5A Обратная связь при запуске
F229	Резерв
F230	Резерв
F231	Резерв
F232	Резерв
F233	Резерв
F234	Резерв
F235	Резерв
F236	Резерв
F237	Резерв
F401	10A Обогрев передних форсунок
F402	Резерв
F403	Резерв
F404	Резерв
F405	Резерв
F406	Резерв
R201	Резерв
R202	Резерв
R203	Резерв
R204	Резерв
R205	Реле трансмиссионной цепи
R206	Силовое реле прицепа / Электронное реле вакуумного насоса
R207	Пусковое реле
R208	Силовое реле инвертора / Реле высокой скорости вентилятора
R209	Реле источника питания 12 В, потолок / Реле низкой скорости вентилятора
R210	Реле отключения полного привода / Реле левого нагревателя лобового стекла
R211	Реле подключения полного привода / Реле правого нагревателя лобового стекла

Блок предохранителей в багажнике Haval Dargo

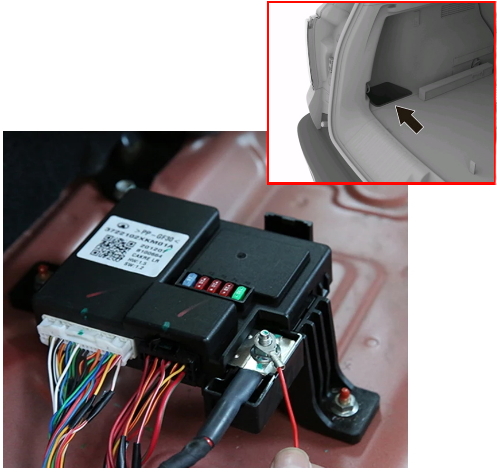

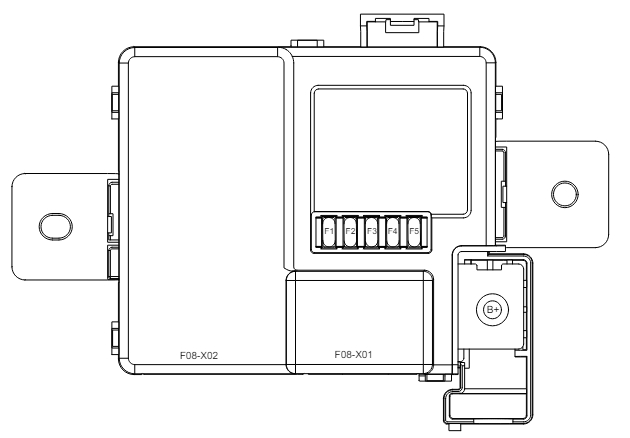

Дополнительный блок предохранителей Haval Dargo находится в багажном отделении, с левой стороны. Он отвечает за задние электрические системы, включая освещение и обогрев.
