Geely GC6 первого поколения производился в 2014–2018 годах и является существенно обновленной версией модели Джили MK. В этой статье мы подробно разберем распиновку предохранителей и реле Джили GC6, включая схемы блоков, их расположение, иллюстрации и особенности. Особое внимание уделим предохранителю, отвечающему за прикуриватель, а также дамы советы по замене предохранителей Geely GC6.
Функции предохранителей и реле, их типы и количество могут варьироваться в зависимости от года выпуска автомобиля и комплектации электрической системы.
Блок в салоне

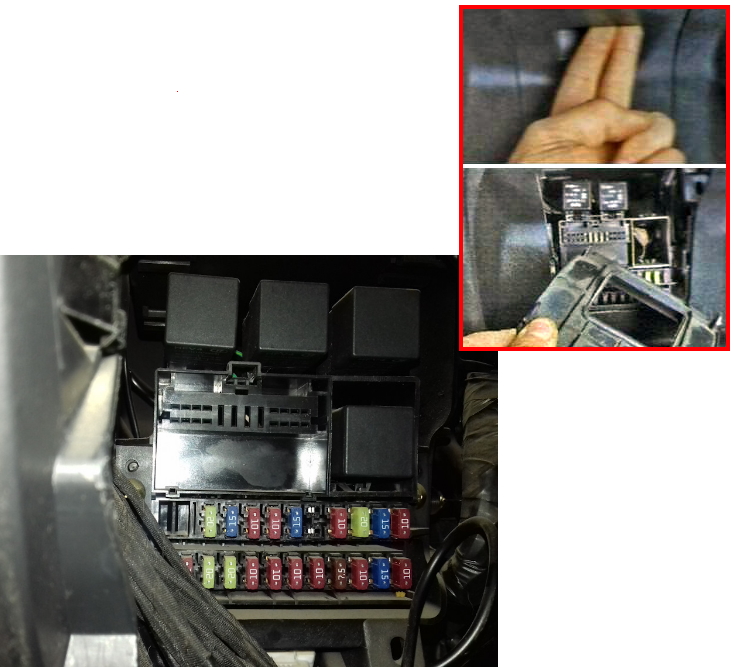

Блок предохранителей в интерьере расположен в нижней секции торпедо, с водительской стороны. Чтобы получить доступ, снимите пластиковую крышку.

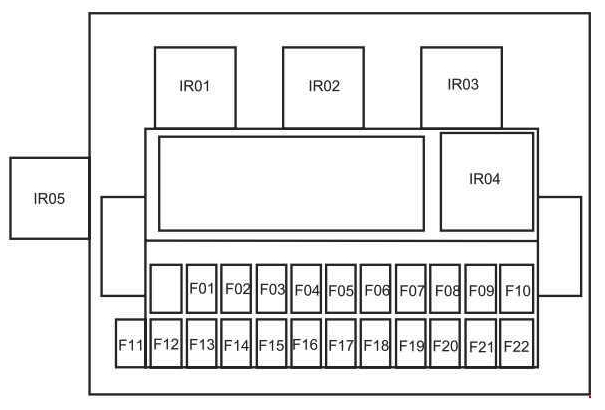

Схема
Описание
| F01 | 20A Электропривод люка в крыше |
| F02 | 15A Аудиосистема |
| F03 | 10A Стояночные фонари |
| F04 | 10A Стоп-сигнал |
| F05 | 15A Аварийная сигнализация |
| F06 | 10A ЭБУ генератора |
| F07 | 10A Центральный контроллер |
| F08 | 15A Обогреватель заднего стекла |
| F09 | 20A Центральный замок |
| F10 | 10A Лампы освещения салона |
| F11 | 15A Питание BMCS/TPMS |
| F12 | 10A Зеркало заднего вида |
| F13 | 15A Прикуриватель |
| F14 | 15A Электрическая розетка |
| F15 | 10A ЭБУ SRS |
| F16 | 10A Центральный контроллер |
| F17 | 10A Фонарь заднего хода |
| F18 | 10A ЭБУ ABS |
| F19 | 7,5A Задний парковочный радар |
| F20 | 10A Генератор |
| F21 | 15A Стеклоомыватель и стеклоочиститель |
| F22 | 10A Комбинация приборов |
| IR01 | Реле габаритных фонарей |
| IR02 | Реле вентилятора отопителя |
| IR03 | Реле противотуманных фар |
| IR04 | Реле громкоговорителей |
| IR05 | Реле багажника |
За функционирование прикуривателя в Geely GC6 отвечает предохранитель №13 номиналом 15 А.
Блоки под капотом
Блок предохранителей и реле

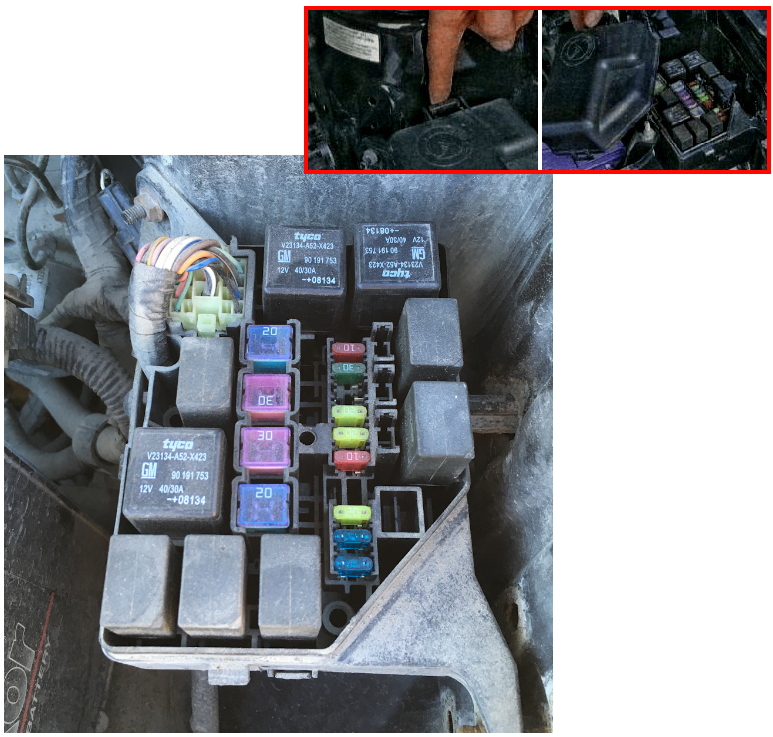

Главный блок предохранителей и реле в моторном отсеке размещен слева от аккумулятора и защищен крышкой.

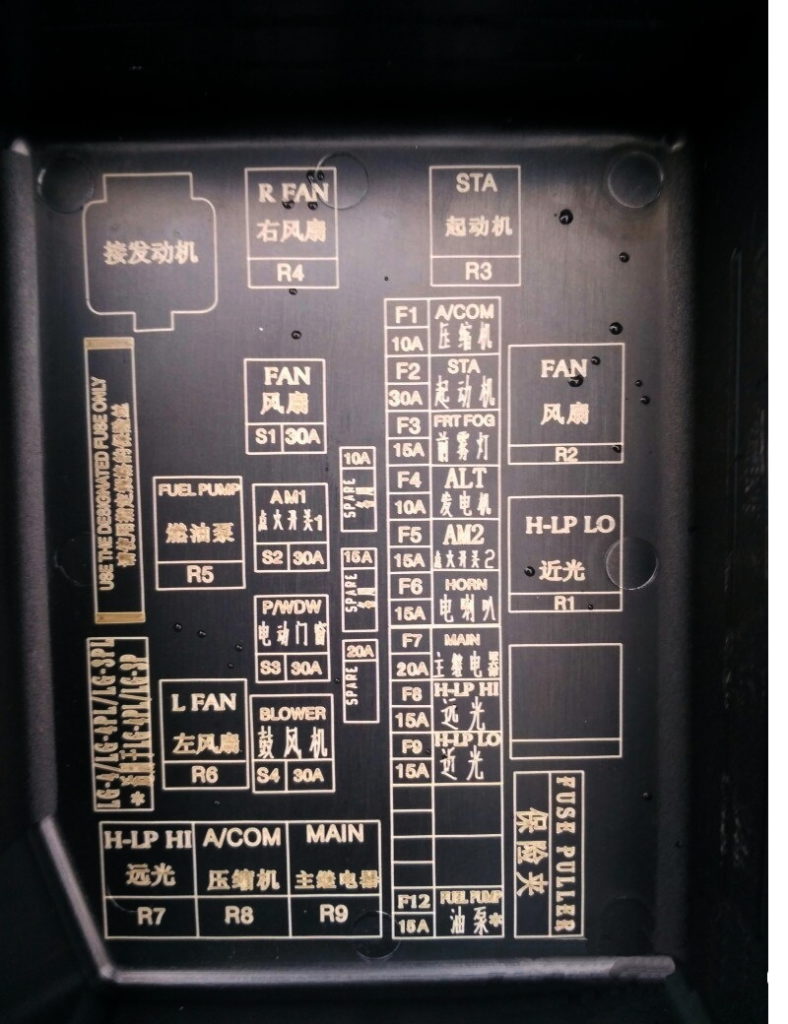

Проверяйте назначение компонентов по схеме на внутренней стороне крышки или в руководстве по эксплуатации Geely GC6.

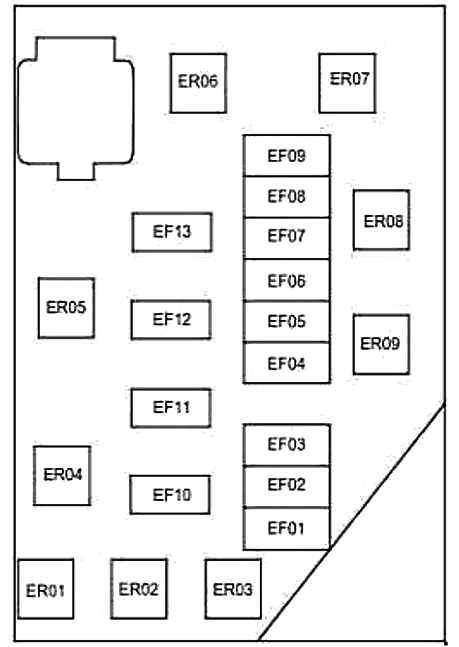

Схема
Обозначение
| EF01 | 15А Ближний свет фар |
| EF02 | 15А Дальний свет фар |
| EF03 | 20А Главное реле |
| EF04 | 15А Звуковой сигнал |
| EF05 | 20А Выключатель зажигания |
| EF06 | 10А Генератор |
| EF07 | 15А Противотуманные фары |
| EF08 | 30А Стартер |
| EF09 | 10А Компрессор |
| EF10 | 30А Вентилятор отопителя |
| EF11 | 30А Центральный контроллер |
| EF12 | 30А Выключатель зажигания |
| EF13 | 25А Вентилятор |
| ER01 | Реле дальнего света фар |
| ER02 | Реле компрессора |
| ER03 | Главное реле |
| ER04 | Реле левого вентилятора |
| ER05 | Реле топливного насоса |
| ER06 | Реле правого вентилятора |
| ER07 | Реле стартера |
| ER08 | Реле вентилятора |
Блок силовых предохранителей

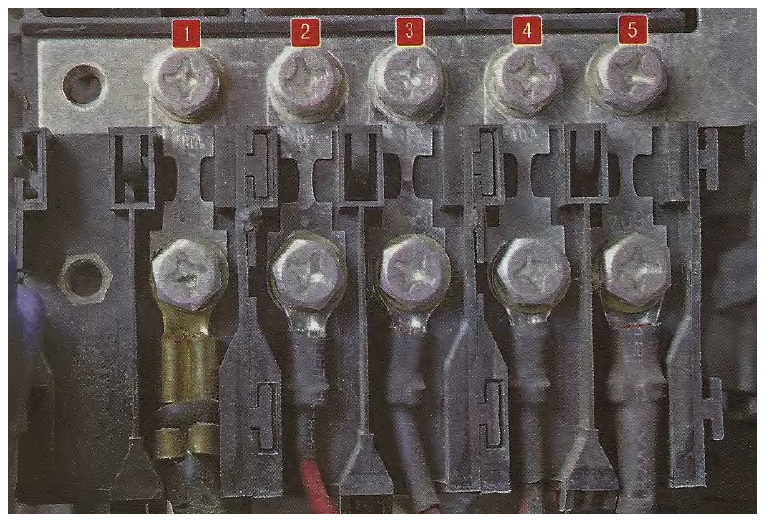

На положительном выводе аккумулятора установлены мощные плавкие предохранители для защиты высокомощных цепей.
Схема
Назначение
- 60А Главный предохранитель
- 30А Предохранитель блока с предохранителями и реле
- 30А Предохранитель блока с предохранителями и реле
- 30А Предохранитель блока с предохранителями и реле
- 110А Предохранитель генератора
Есть вопросы по предохранителям или реле Geely GC6? Оставляйте их в комментариях ниже.
