Geely Coolray (Джили Кулрей) производилась с 2018 по 2026 год под внутренним обозначением SX11, относясь к первому поколению. За указанный период автомобиль прошел обновление дизайна и технических характеристик. Модель также выпускается под именами Geely Binyue и Белджи X50. В нашем обзоре мы разберем расположение блоков предохранителей и реле Джили Кулрей, предоставим детальные схемы, фотографии компонентов и их позиционирование. Особое внимание уделим предохранителю для прикуривателя, 12V розетки и других электрических цепей Geely Coolray.
Функции предохранителей и реле в вашем Geely Coolray могут варьироваться в зависимости от года выпуска, комплектации электрооборудования и рынка сбыта автомобиля.
Расположение блока в салоне

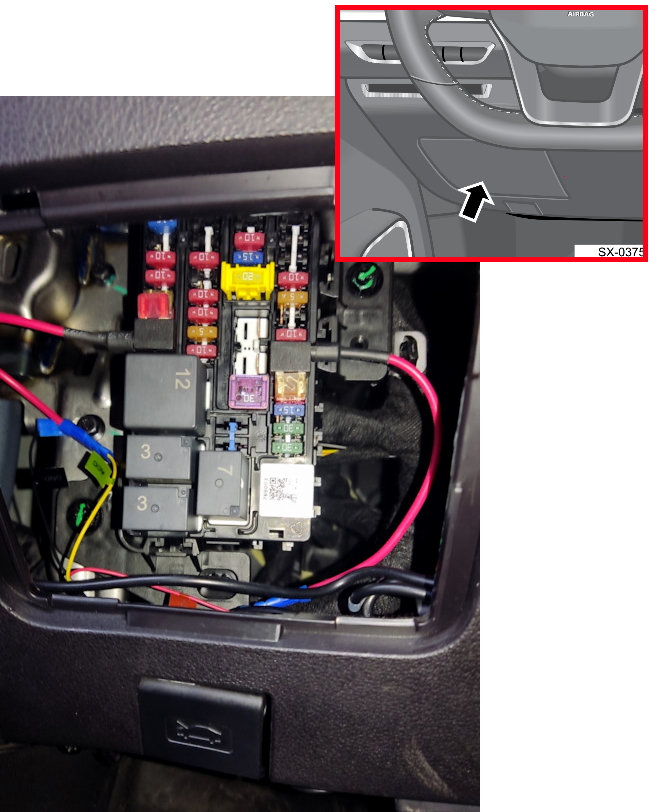

Блок предохранителей и реле в интерьере Geely Coolray установлен в нижней секции торпедо, на стороне водителя, за пластиковой панелью защиты.

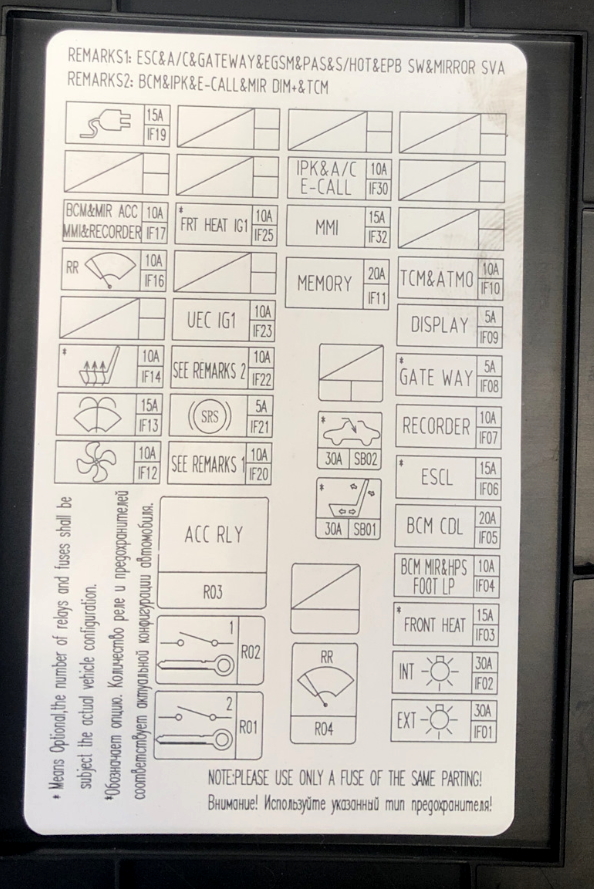

Проверяйте функции элементов по схеме на внутренней стороне крышки блока предохранителей Джили Кулрей.

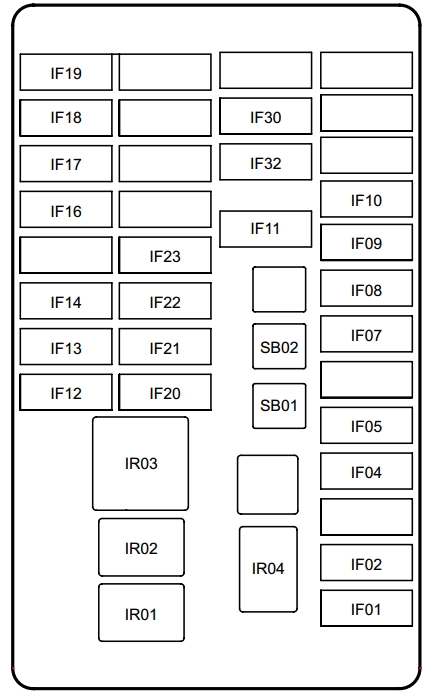

Схема блока предохранителей в салоне Geely Coolray
Расшифровка предохранителей и реле в салоне
| IF01 | 30A Модуль BCM / наружные фонари |
| IF02 | 30A Kампы салона / BCM |
| IF04 | 10A Зеркала заднего вида (BCM) / лампы освещения пространства для ног / HPS / катушки противоугонной системы |
| IF05 | 20A Центральный замок / BCM |
| IF07 | 10A FCS/EDR |
| IF08 | 5A Шлюз |
| IF09 | 5A Экран/IN |
| IF10 | 10A Лампы общей подсветки / TCM |
| IF11 | 20A Независимая память |
| IF12 | 10A Реле вентилятора |
| IF13 | 15A Электродвигателя стеклоомыватель |
| IF14 | 10A Обогреватель сидений |
| IF16 | 10A Задний стеклоочиститель |
| IF17 | 10A BCM/MMI/MIRROR/ USB /EDR ACC + предохранитель |
| IF18 | 20A Блок переднего нагревателя |
| IF19 | 15A Розетка электропитания |
| IF20 | 10A 360 / переключатель среднего прохода/ предохранитель переключателя EPB |
| IF21 | 5A Подушки безопасности |
| IF22 | 10A BCM/IP/E-CALL/Противоослепляющее внутреннее зеркало заднего вида/предохранитель TCM |
| IF23 | 10A UEC IG1 |
| IF30 | 10A Модуль E-Call |
| IF32 | 15A Модуль MMI |
| SB01 | 30A Привода регулировки сиденья |
| SB02 | 30A Люк в крыше |
| IR01 | Реле зажигания |
| IR02 | Реле зажигания |
| IR03 | Вспомогательное реле |
| IR04 | Реле стеклоочистителя |
Предохранитель №19 на 15А отвечает за функционирование прикуривателя и 12V розетки в Geely Coolray.
Блок в моторном отсеке

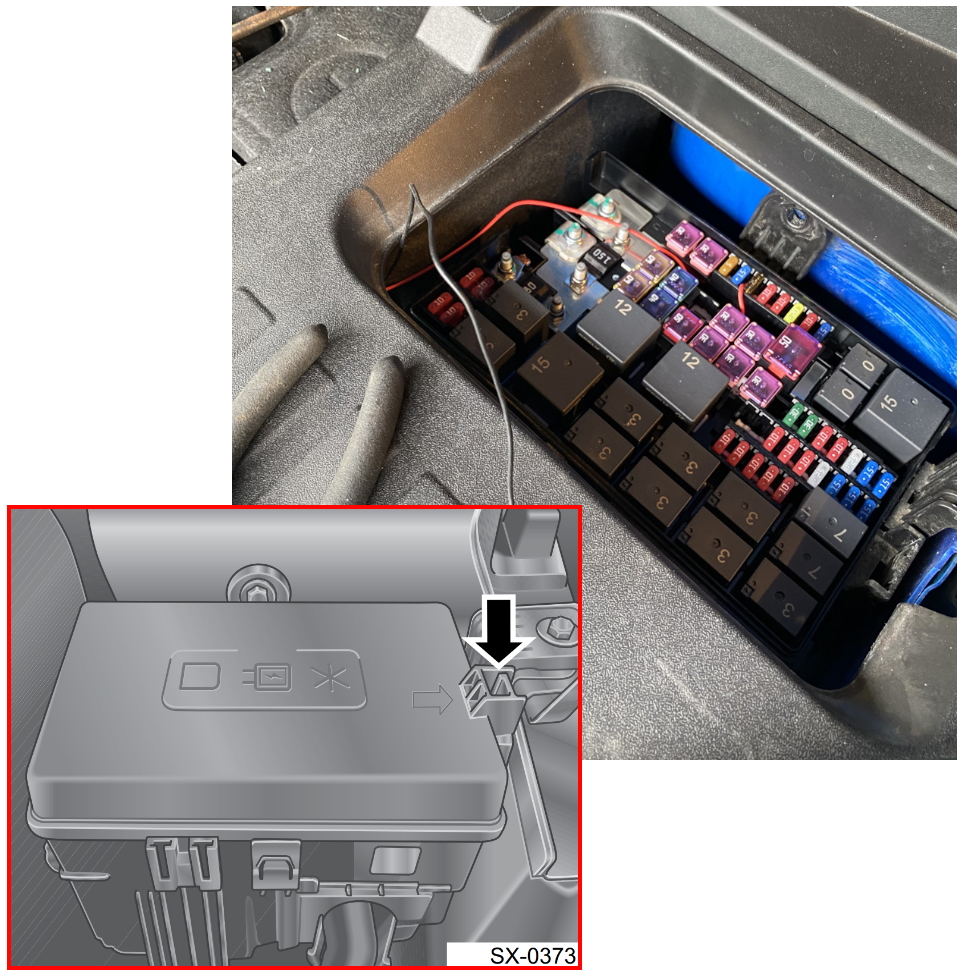

Дополнительный блок предохранителей и реле Geely Coolray размещен в подкапотном пространстве слева от стойки амортизатора, под пластиковой крышкой защиты.

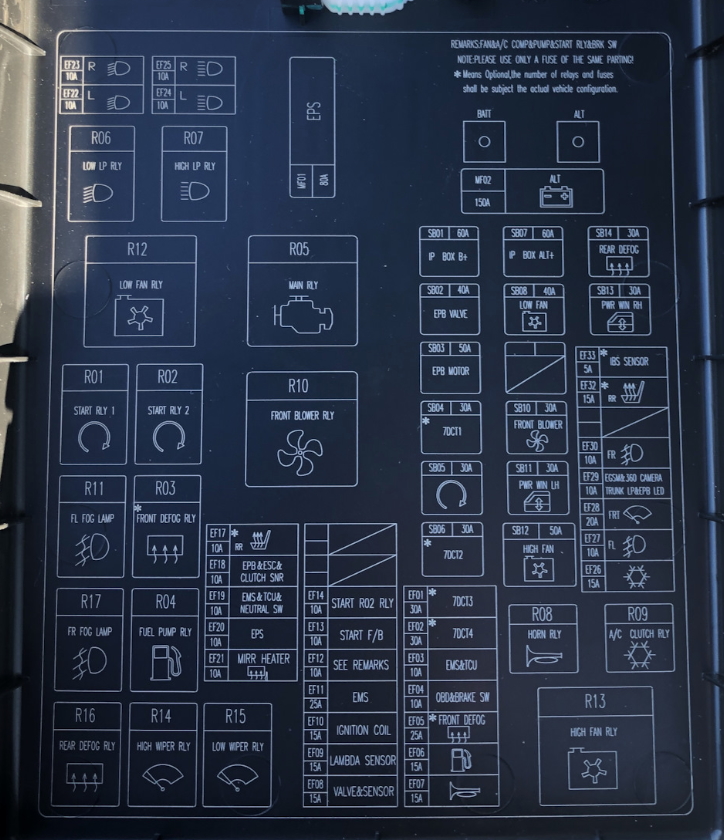

Пример схемы расположения на крышке блока подкапотного пространства Джили Кулрей

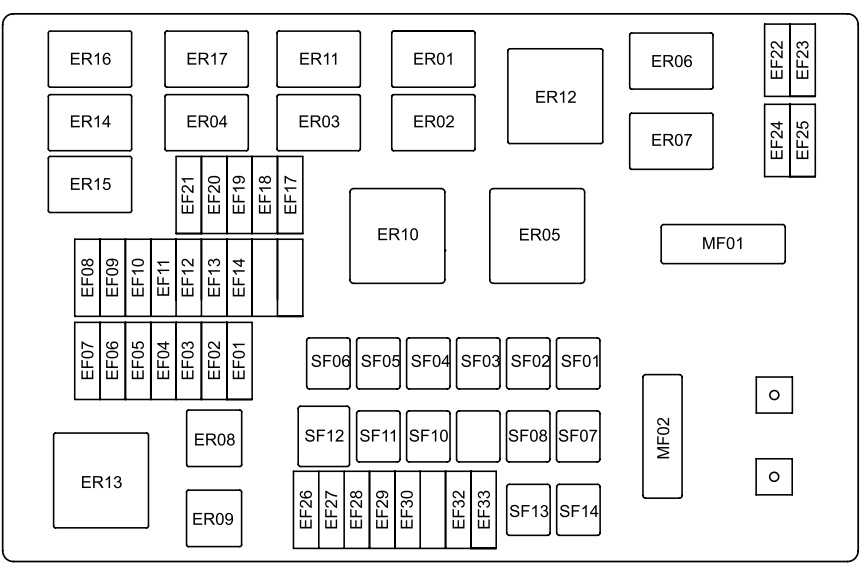

Детальная схема блока предохранителей под капотом Geely Coolray
Описание предохранителей и реле под капотом
| Предохранители | |
| MF01 | 80A Усилитель руля |
| MF02 | 150A Генератор |
| SB01 | 60A IP BOX B+ Fuse |
| SB02 | 40A Система EPB (электрический стояночный тормоз) |
| SB03 | 50A Моторчик системы EPB |
| SB04 | 30A 7DCT1 |
| SB05 | 30A Стартер |
| SB06 | 30A 7DCT2 |
| SB07 | 60A IP BOX ALT+ fuse |
| SB08 | 40A Вентилятор низкой скорости |
| SB10 | 30A Вентилятор салона |
| SB11 | 30A Левый стеклоподъемник |
| SB12 | 50A Вентилятор высокой скорости |
| SB13 | 30A Правый стеклоподъемник |
| SB14 | 30A Обогрев заднего стекла |
| EF01 | 30A 7DCT3 |
| EF02 | 30A 7DCT4 |
| EF03 | 10A Блок управление TCU/EMS |
| EF04 | 10A Выключатель стоп-сигналов/ OBD |
| EF05 | 25A Обогрев ветрового стекла |
| EF06 | 15A Предохранитель бензонасоса |
| EF07 | 15A Гудок (клаксон) |
| EF08 | 15A Электромагнитный клапан |
| EF09 | 15A Датчик кислорода |
| EF10 | 15A Катушки зажигания |
| EF11 | 25A Блок управление EMS |
| EF12 | 10A Реле (Вентилятор/ масляный насос/ компрессор/стартер/ вакуумный насос)/ SOV |
| EF13 | 10A Обратная связь стартера |
| EF14 | 10A Реле стартера R2 |
| EF17 | 10A Подогреватель заднего /переднего сиденья |
| EF18 | 10A EPB/ESC/датчик педали сцепления |
| EF19 | 10A EMS/TCU/датчик нейтрального положения |
| EF20 | 10A Блок управления EPS |
| EF21 | 10A Обогрев зеркала заднего вида |
| EF22 | 10A Ближний свет левой фары |
| EF23 | 10A Правая фара ближнего света |
| EF24 | 10A Левая фара дальнего света |
| EF25 | 10A Правая фара дальнего света |
| EF26 | 15A Компрессор кондиционера |
| EF27 | 10A Левая противотуманная фара |
| EF28 | 20A Передний стеклоочиститель |
| EF29 | 10A EGSM/360 Panorama/ EPB LED+ fuse |
| EF30 | 10A Правая противотуманная фара |
| EF32 | 15A Подогреватель заднего сиденья |
| EF33 | 5A IBS |
| Реле | |
| ER1 | Реле запуска 1 |
| ER2 | Реле за пуска 2 |
| ER3 | Передний обогреватель стекла |
| ER4 | Реле топливного насоса |
| ER5 | Главное реле |
| ER6 | Ближний свет фар |
| ER7 | Дальний свет фар |
| ER8 | Гудок (Сигнал) |
| ER9 | Компрессор кондиционера |
| ER10 | Передний вентилятор |
| ER11 | Противотуманные фары |
| ER12 | Низкая скорость вентилятора охлаждения |
| ER13 | Высокая скорость вентилятора охлаждения |
| ER14 | Высокая скорость моторчика стеклоочистителя |
| ER15 | Низкая скорость моторчика стеклоочистителя |
| ER16 | Обогрев заднего стекла |
Для более наглядного понимания мы подготовили видео-обзор по предохранителям и реле Geely Coolray. Рекомендуем просмотреть и подписаться на канал для дополнительных материалов по ремонту и эксплуатации Джили Кулрей.
Если у вас есть идеи по улучшению этой статьи о схемах предохранителей Geely Binyue / Белджи X50, делитесь в комментариях!
