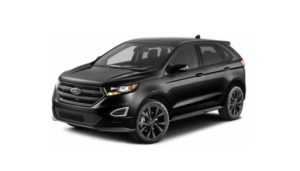

Ford Edge второго поколения производился в 2016–2023 годах, включая модели 2016, 2017, 2018, 2019, 2020, 2021, 2022 и 2023 годов выпуска. За этот период автомобиль подвергся рестайлингу. В данной статье представлено детальное описание блоков предохранителей и реле Ford Edge 2, включая схемы расположения, фото блоков и их компонентов. Особое внимание уделим предохранителю прикуривателя, розеток и USB-портов, чтобы помочь с диагностикой и ремонтом Ford Edge второго поколения.
Важно отметить, что конфигурация предохранителей и реле в блоках может варьироваться в зависимости от года выпуска, комплектации и рынка сбыта. Рекомендуем проверять назначения по схеме на внутренней стороне крышки блока для вашего конкретного Ford Edge.
Блок предохранителей и реле в салоне
Расположение блока предохранителей
Блок предохранителей в салоне Ford Edge 2 расположен слева от панели приборов и интегрирован с модулем управления кузовом (BCM — Body Control Module). Для удобного доступа рекомендуется снять декоративную панель.

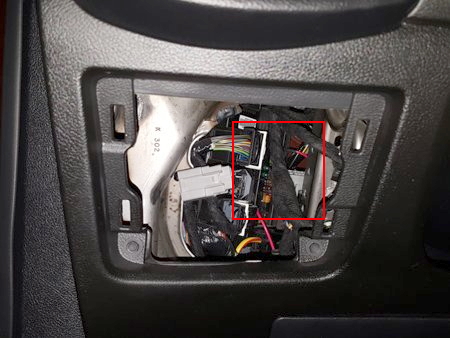

Расположение блока

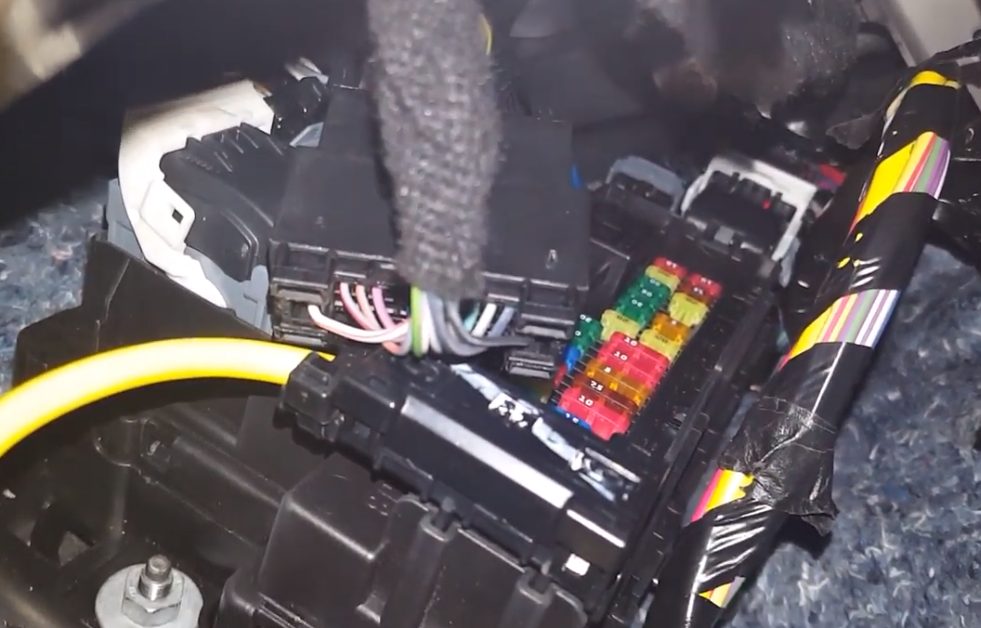

Фото блока предохранителей в салоне
Полный вид блока
Конфигурация 1
| 1 | 10A Освещение по запросу (перчаточный ящик, туалетный столик, купол). Катушка реле экономии заряда батареи. Легко складывающаяся катушка реле второго ряда. |
| 2 | 7,5A Сиденья с памятью. Поясничный. Логическое питание модуля сиденья водителя. |
| 3 | 20A Разблокировка водительской двери. |
| 4 | Не использовался (запасной). |
| 5 | Не использовался (запасной). |
| 6 | Не использовался (запасной). |
| 7 | Не использовался (запасной). |
| 8 | Не использовался (запасной). |
| 9 | Не использовался (запасной). |
| 10 | 5A Клавиатура. Логическое питание модуля задней двери. Модуль задней двери без помощи рук. |
| 11 | 5A Не использовался (запасной). |
| 12 | 7,5A Модуль климат-контроля. |
| 13 | 7,5A Кластер. Модуль управления рулевой колонкой. Модуль интеллектуального разъема канала передачи данных (шлюза). |
| 14 | 10A Расширенный модуль питания. |
| 15 | 10A Мощность канала передачи данных. |
| 16 | 15A Не использовался (запасной). |
| 17 | 5A Не использовался (запасной). |
| 18 | 5A Кнопочный пусковой переключатель. |
| 19 | 7,5A Расширенный модуль питания. |
| 20 | 7,5A Не использовался (запасной). |
| 21 | 5A Датчик влажности и температуры в салоне. |
| 22 | 5A Система классификации жильцов. |
| 23 | 10A Аксессуар с задержкой (логика инвертора питания, логика люка в крыше, питание переключателя стеклоподъемника водителя). |
| 24 | 20A Разблокировка центрального замка. |
| 25 | 30A Водительская дверь (окно, зеркало). Модуль водительской двери. Индикатор блокировки водительской двери. Подсветка переключателя блокировки водителя. |
| 26 | 30A Передняя пассажирская дверь (окно, зеркало). Модуль двери переднего пассажира. Индикатор блокировки переднего пассажира. Подсветка переключателя переднего пассажира (стекло, замок). |
| 27 | 30A Люк. |
| 28 | 20A Усилитель звука. |
| 29 | 30A Не использовался (запасной). |
| 30 | 30A Не использовался (запасной). |
| 31 | 15A Не использовался (запасной). |
| 32 | 10A Спутниковая система навигации. Центральный дисплей. Голосовое управление (СИНХРОНИЗАЦИЯ). Радио приемо передающий модуль. |
| 33 | 20A Радио. |
| 34 | 30A Шина запуска-пуска (предохранитель 19,20,21,22,35,36,37, автоматический выключатель 38). |
| 35 | 5A Не использовался (запасной). |
| 36 | 15A Зеркало заднего вида с автоматическим затемнением. Сиденье с подогревом. Модуль автоматического зеркала дальнего света/выхода из полосы движения. Питание логики модуля подогрева задних сидений. |
| 37 | 20A Модуль подогрева руля. Активный передний руль. |
| 38 | 30A Задние электрические стеклоподъемники. Выключатель подсветки заднего стекла. |
Конфигурация 2
| 1 | Не используется. |
| 2 | 10A Аксессуар с задержкой — логика силового инвертора, логика люка в крыше и питание переключателя стеклоподъемника водителя. |
| 3 | 7,5A Сиденья с памятью. Поясничный. Беспроводная зарядка аксессуаров. |
| 4 | 20A Усилитель сабвуфера. |
| 5 | Не используется. |
| 6 | 10A Не использовался (запасной). |
| 7 | 10A Модуль переключения передач. |
| 8 | 5A Модуль электропривода задней двери. Модуль задней двери без помощи рук. Встроенный модем. |
| 9 | 5A Клавиатура. |
| 10 | Не используется. |
| 11 | Не используется. |
| 12 | 7,5A Модуль климат-контроля. Усовершенствованный модуль центрального шлюза. |
| 13 | 7,5A Приборный щиток. Модуль управления рулевой колонкой. |
| 14 | 15A Не использовался (запасной). |
| 15 | 15A СИНХРОННЫЙ модуль. |
| 16 | Не используется. |
| 17 | 7,5A Модуль управления фарами. |
| 18 | 7,5A Не использовался (запасной). |
| 19 | 5A Не использовался (запасной). |
| 20 | 5A Кнопочный выключатель зажигания. |
| 21 | 5A Датчик температуры и влажности в автомобиле. |
| 22 | 5A Не использовался (запасной). |
| 23 | 30A Стекло водительской двери и зеркало. Модуль водительской двери. Индикатор блокировки водительской двери. Подсветка переключателя блокировки водителя. |
| 24 | 30A Люк. |
| 25 | 20A Усилитель звука. |
| 26 | 30A Окно и зеркало передней пассажирской двери. Модуль двери переднего пассажира. Индикатор блокировки переднего пассажира. Подсветка переключателя переднего пассажира. |
| 27 | 30A Не использовался (запасной). |
| 28 | 30A Не использовался (запасной). |
| 29 | 15A Расширенное питание центрального шлюза – разъем OBD. |
| 30 | 5A Не использовался (запасной). |
| 31 | 10A Радиоприемопередающий модуль. Многофункциональный дисплей. Интегрированная панель управления. |
| 32 | 20A Радио. |
| 33 | Не используется. |
| 34 | 30A Шина запуска-пуска (предохранители 17,18, 21, 22, 35, 36, 37, автоматический выключатель 38). |
| 35 | 5A Индикатор отключения подушки безопасности пассажира. |
| 36 | 15A Модуль подогрева задних сидений. |
| 37 | 20A Подогрев руля. Внутреннее зеркало с автозатемнением. Модуль автоматического дальнего света и зеркала выезда за пределы полосы движения. |
| 38 | 30A Автоматический выключатель. Электростеклоподъемник правого заднего стекла. Электростеклоподъемник левого заднего стекла. |
Способы получения кода доступа к дверям
Четыре надежных метода для определения заводского кода от дверей (KEY CODE) Ford Edge:
- Осмотрите документы автомобиля — код указан на специальной карточке;

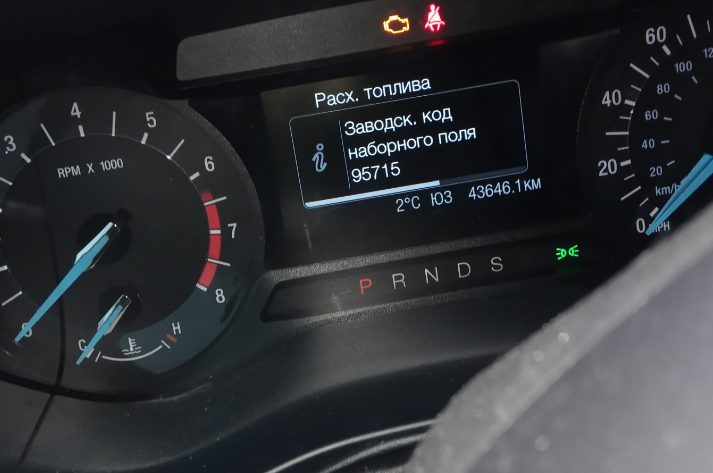

- Если есть два ключа: вставьте первый, включите зажигание (без запуска двигателя) на 4 секунды, выньте ключ, вставьте второй и повторите процедуру. Код отобразится на приборной панели;
- Если код не найден выше, проверьте под блоком предохранителей на обратной стороне;
- Используйте диагностический сканер с кабелем для считывания с бортового компьютера.
Блок предохранителей и реле под капотом
Блок под капотом Ford Edge 2 разделен на два секции и размещен слева, у стойки, за защитной крышкой. Это основной блок для силовых систем, включая реле стартера и вентиляторов.
Верхняя секция блока
Фотография блока
Схема верхней секции
Обозначения элементов
Конфигурация 1
| 1 | 30A Не использовался (запасной). |
| 2 | Реле стартера. |
| 3 | 15A Задний стеклоочиститель. Датчик дождя, катушка реле насоса заднего омывателя. |
| 4 | Реле электродвигателя вентилятора. |
| 5 | 20A Точка питания 3 — задняя часть консоли. |
| 6 | Не используется. |
| 7 | 20A Модуль управления силовым агрегатом – мощность автомобиля 1. |
| 8 | 20A Модуль управления силовым агрегатом – мощность автомобиля 2. |
| 9 | Реле модуля управления силовым агрегатом. |
| 10 | 20A Точка питания 1 — водительская передняя часть. |
| 11 | 15A Модуль управления силовым агрегатом – мощность автомобиля 4. |
| 12 | 15A Модуль управления силовым агрегатом – мощность автомобиля 3. |
| 13 | Не используется. |
| 14 | Не используется. |
| 15 | Реле запуска-пуска. |
| 16 | 20A Точка электропитания 2 — консольный мусоросборник. |
| 17 | 20A Точка питания 4 – багажное отделение. |
| 18 | 20A Правая HID фара. |
| 19 | 10A Электронный усилитель рулевого управления при запуске. |
| 20 | 10A Запустить/запустить освещение. Переключатель корректора фар. |
| 21 | 15A Логическое питание масляного насоса коробки передач (пуск/останов). |
| 22 | 10A Соленоид муфты кондиционера. |
| 23 | 15A Разгон-старт 6. Система информации о слепых зонах. Камера заднего вида. Адаптивный круиз-контроль. Проекционный дисплей. Модуль качества напряжения (старт/стоп). Передняя разделенная камера обзора. Модуль камеры переднего разделенного обзора. |
| 24 | 10A Не использовался (запасной). |
| 25 | 10A Антиблокировочная система тормозов с запуском. |
| 26 | 10A Модуль управления силовым агрегатом при запуске. |
| 27 | Не используется. |
| 28 | 10A Насос заднего омывателя. |
| 29 | Не используется. |
| 30 | Не используется. |
| 31 | Не используется. |
| 32 | Электронное реле вентилятора 1. |
| 33 | Реле муфты кондиционера. |
| 34 | 15A Не использовался (запасной). |
| 35 | Не используется. |
| 36 | Не используется. |
| 37 | 10A Вентилятор узла передачи мощности. |
| 38 | Электронное реле вентилятора 2 |
| 39 | Реле электровентилятора 3. |
| 40 | Реле звукового сигнала. |
| 41 | Не используется. |
| 42 | Реле топливного насоса. |
| 43 | 10A Легко складывающееся сиденье 2-го ряда. |
| 44 | 20A Левая HID фара. |
| 45 | Не используется. |
| 46 | Не используется. |
| 47 | Не используется. |
| 48 | 15A Замок рулевой колонки. |
| 49 | Не используется. |
| 50 | 20A Рог. / Сигнал |
| 51 | Не используется. |
| 52 | Не используется. |
| 53 | Не используется. |
| 54 | 10А Выключатель тормоза. |
| 55 | 10А Датчик АЛТ. |
Предохранители для прикуривателя и USB-разъемов в Ford Edge 2 — это 20A: №17, №16, №10 и №5, отвечающие за точки питания в салоне и багажнике.
Конфигурация 2
| 1 | 30А Не использовался (запасной). |
| 2 | Реле стартера. |
| 3 | 15А Задний стеклоочиститель. Датчик дождя, катушка реле насоса заднего омывателя. |
| 4 | Реле электродвигателя вентилятора. |
| 5 | 20А Точка питания 3 — задняя часть консоли. |
| 6 | Не используется. |
| 7 | 20А Модуль управления силовым агрегатом – мощность автомобиля 1 . |
| 8 | 20АМодуль управления силовым агрегатом – мощность автомобиля 2. |
| 9 | Реле модуля управления силовым агрегатом. |
| 10 | 20А Точка питания 1 — водительская передняя часть. |
| 11 | 15А Модуль управления силовым агрегатом – мощность автомобиля 4. |
| 12 | 15А Модуль управления силовым агрегатом – мощность автомобиля 3. |
| Обмотка реле модуля полного привода (2019). | |
| 13 | Не используется. |
| 14 | Не используется. |
| 15 | Реле запуска-пуска. |
| 16 | 20А Точка электропитания 2 — консольный мусоросборник. |
| 17 | 20А Точка питания 4 – багажное отделение. |
| 18 | 20А 2018: правая фара HID. |
| 2019-2020: Не используется (запасной) | |
| 19 | 10А Электронный усилитель рулевого управления при запуске. |
| 20 | 10А 2018: Освещение «Работа/старт». |
| 2019-2020: Электродвигатели корректора фар. | |
| 21 | 15А 2018: Логическое питание масляного насоса коробки передач (пуск/останов). |
| 2019-2020: Не используется (запасной) | |
| 22 | 10А Соленоид муфты кондиционера. |
| 23 | 15А Разгон-старт 6. Система информации о слепых зонах. Камера заднего вида. Адаптивный круиз-контроль (2018). Проекционный дисплей (2018). Модуль качества напряжения (старт/стоп). Передняя разделенная камера обзора. Модуль камеры переднего разделенного обзора. |
| 24 | 10А Не использовался (запасной). |
| 25 | 10А Антиблокировочная система тормозов с запуском. |
| 26 | 10АМодуль управления силовым агрегатом при запуске. |
| 27 | Не используется. |
| 28 | 10А Насос заднего омывателя. |
| 29 | Не используется. |
| 30 | Не используется. |
| 31 | Не используется. |
| 32 | Электронное реле вентилятора 1. |
| 33 | Реле муфты кондиционера. |
| 34 | 15А Не использовался (запасной). |
| 35 | Не используется. |
| 36 | Не используется. |
| 37 | 10А Вентилятор узла передачи мощности. |
| 38 | Электронное реле вентилятора 2 |
| 39 | Реле электровентилятора 3. |
| 40 | Реле звукового сигнала. |
| 41 | 2018: Не используется. |
| 2019-2020: Реле включения ближнего света. | |
| 42 | Реле топливного насоса. |
| 43 | 10А Легко складывающееся сиденье 2-го ряда. |
| 44 | 20А Левая HID фара. |
| 45 | Не используется. |
| 46 | Не используется. |
| 47 | Не используется. |
| 48 | 15А 2018: Не использовался (запасной). |
| 2019-2020: Питание реле блокировки рулевой колонки | |
| 49 | Не используется. |
| 50 | 20А Рог. / Сигнал |
| 51 | Не используется. |
| 52 | Не используется. |
| 53 | Не используется. |
| 54 | 10А Выключатель тормоза. |
| 55 | 10А Датчик генератора |
| 86 | Не используется. |
Предохранители для прикуривателя и USB-разъемов в Ford Edge 2 — это 20A: №17, №16, №10 и №5, обеспечивающие питание в консоли и багажнике.
Нижняя секция блока
Пример доступа к нижней секции
Фото доступа к блоку под капотом
Схема нижней секции
Назначение предохранителей
| 56 | Не используется. |
| 57 | Не используется. |
| 58 | 30A Питание топливного насоса. |
| 59 | 40A Электронный вентилятор 3. |
| 60 | 40A Электронный вентилятор 1. |
| 61 | Не используется. |
| 62 | 50A Модуль управления кузовом 1. |
| 63 | 25A Электронный вентилятор 2. |
| 64 | Не используется. |
| 65 | 25A Переднее сиденье с подогревом. |
| 66 | 15A Не использовался (запасной). |
| 67 | 50A Модуль управления кузовом 2. |
| 68 | 40A Обогрев заднего стекла. |
| 69 | 30A Клапаны антиблокировочной тормозной системы. |
| 70 | 30A Пассажирское место. |
| 71 | Не используется. |
| 72 | Не используется. |
| 73 | 20A Задние сиденья с подогревом. |
| 74 | 30A Модуль водительского сиденья. Электропривод водительского сиденья. |
| 75 | 25A Мотор дворника 1. |
| 76 | 30A Модуль электропривода задней двери. |
| 77 | 30A Модуль сиденья с климат-контролем. |
| 78 | 40A Модуль освещения прицепа. |
| 79 | 40A Двигатель вентилятора. |
| 80 | 25A Мотор дворника 2. |
| 81 | 40A Инвертор 110 В. |
| 82 | Не используется. |
| 83- | Не используется. |
| 84 | 30A Соленоид стартера. |
| 85 | Не используется. |
| 87 | 60A Насос антиблокировочной тормозной системы. |
Если у вас остались вопросы по предохранителям Ford Edge 2 или вы желаете внести дополнения к материалу о блоках реле и схемах, оставьте комментарий ниже.
