Автомобили Volvo 460 в кузове седан, Volvo 440 как хэтчбэк и Volvo 480 в формате универсала производились с 1986 по 1997 год, включая модели 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995 и 1996 годов. За этот период эти версии подверглись нескольким обновлениям и рестайлингу. В этой статье мы подробно разберем предохранители и реле для Volvo 440, 460, 480, включая схемы блоков предохранителей Volvo, их точное расположение, иллюстрации с фото и описания. Особое внимание уделим предохранителю прикуривателя Volvo. В конце вы сможете ознакомиться с полными электросхемами Volvo 440/460/480 для ремонта и диагностики.
Функции предохранителей и реле в Volvo 440, 460, 480 могут варьироваться в зависимости от года выпуска, модификации и комплектации электрической системы вашего авто.
Блок предохранителей

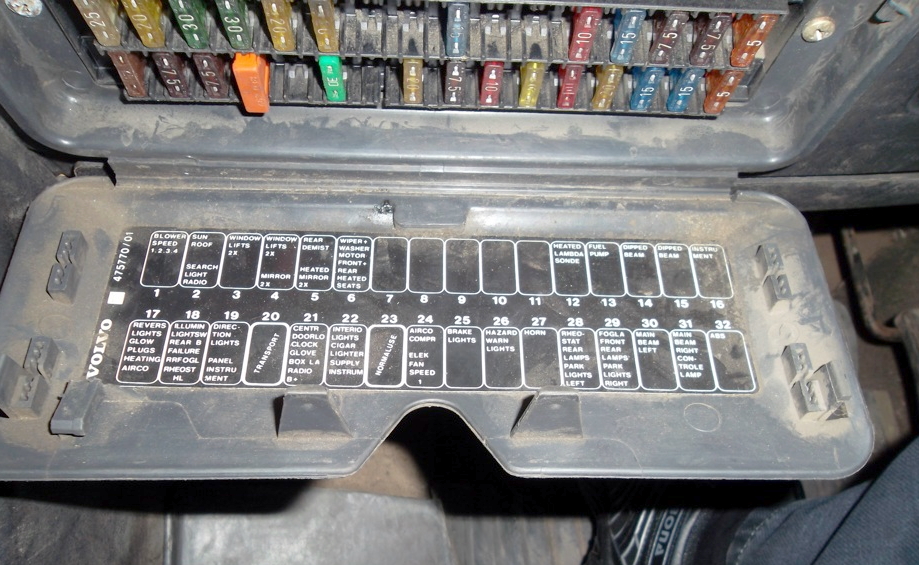

Блок предохранителей в салоне Volvo 440/460/480 расположен под торпедо с водительской стороны, скрытый под пластиковой крышкой для защиты.
Всегда проверяйте соответствие описания схемам на крышке вашего блока предохранителей Volvo.
Вариант 1

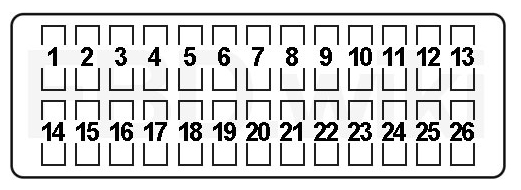

Схема блока предохранителей
Расшифровка предохранителей
| 1 | 15A Прикуриватель, освещение салона, багажника, моторного отсека, перчаточного ящика, радио, часы, многофункциональный блок, антенна с электроприводом (с 1991 г.), электронный центр информации (с 1991 г.), светодиод сигнализации (с 1991 г.) |
| 2 | 20A Противотуманные фары, мигание фар, задние противотуманные фары (с 1991 г.) |
| 3 | 30A Вентилятор обогрева (максимум) |
| 4 | 30A Регулировка фар, центральный замок (1986-1990), подсветка замка двери водителя |
| 5 | 15A 1986–1990: Стоп-сигналы, антенна с электроприводом |
| 30A С 1991 г.: Электростеклоподъемники дверей, люк в крыше | |
| 6 | 7,5A Задние противотуманные фары |
| 7 | 30A Реле ABS |
| 8 | 7,5A Левая фара (дальний свет) |
| 9 | 7,5A Правая фара (дальний свет), контрольная лампа |
| 10 | 7,5A Левые габариты, задние фонари, подсветка панели, реле ближнего света (с 1991 г.) |
| 11 | 7,5A Правые габариты, задние фонари, подсветка номера, реле противотуманок (с 1991 г.) |
| 12 | 7,5A Левая фара (ближний свет) |
| 13 | 7,5A Правая фара (ближний свет) |
| 14 | 30A Компрессор и вентилятор кондиционера (реле), стоп-сигналы (с 1991 г.), диагностическая точка (с 1991 г.) |
| 15 | 15A 1986–1990: Обогрев заднего стекла и зеркал |
| 20A С 1991 г.: Обогрев заднего стекла и зеркал | |
| 16 | 20A Дополнительные дальние фары, сигнал, антиугонная система |
| 17 | 15A 1986–1990: Поворотники |
| 20A 1991+: Пусковое реле, задний стеклоочиститель | |
| 18 | 20A Омыватели фар, поворотники (с 1991 г.) |
| 19 | 7,5A Генератор, датчик масла, подсветка часов и приборов, контрольные лампы (1986-1990) |
| 20 | 30A Задний ход, управление обогревом (1986-1990), подогрев сидений, реле компрессора (с 1991 г.) |
| 21 | ABS |
| 22 | 15A Выключатель света, дневные огни, освещение замков ремней (1986-1990) |
| 23 | 15A Стеклоочистители, омыватель лобового стекла, люк (1986-1990) |
| 24 | 30A Электростеклоподъемники дверей, зеркала |
| 25 | 20A Вентилятор кондиционера/обогрева, радио |
| 26 | 30A Мотор ABS |
Предохранитель прикуривателя Volvo 440/460/480 — это номер 1 на 15А. В некоторых случаях он может быть в подкапотном блоке.
Вариант 2

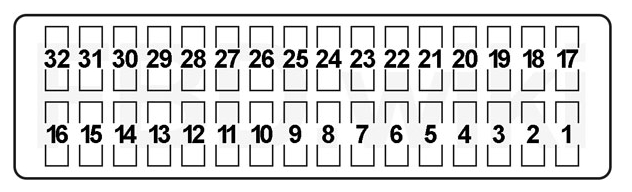

Схема блока предохранителей
Расшифровка
| 1 | 25А Вентиляционно-отопительный модуль (ВОМ) |
| 2 | 15A 1991–1992: Радио, тестовый разъем ABS, реле Tog Light (N + ML) |
| 15A 1992–1993 (440 и 460 LHD): Радио (питание) | |
| 1992→ (правый руль): Радио (освещение) | |
| 10A 1992-1994 (480 — LHD): Радио (питание) | |
| 3 | 30A 440 и 460: Задние электростеклоподъемники |
| 4 | 30A Передние окна и электрорегулировка зеркал |
| 5 | 20A 440 и 460: Обогрев заднего стекла |
| 6 | 15A Стеклоочистители переднего и заднего стекла (мотор, переключатель, насос), подогрев сидений |
| 20A 1992–1994 (480): Обогрев сидений, стеклоочистители, питание CEM | |
| 7 | 10A 1991–1992: Центральный замок, подсветка замка |
| 15A 1992–1993 (440 и 460): Омыватели фар | |
| 30A 1992-1994 (480): Кондиционер (реле), стоп-сигналы, диагностика | |
| 8 | 5A 1991–1992: Подсветка перчатки, радио, часы |
| 20A 1992-1994 (480): Гудок, дополнительные дальние фары, центральный замок | |
| 9 | 15A 1991-1992: Подсветка зажигания, салонное освещение, реле задержки, панель (часы), люк |
| 20A 1992-1994 (480): Блокировка двигателя, задний стеклоочиститель | |
| 10 | 7,5A Антенна, освещение багажника, прикуриватель |
| 20A 1992–1994 (480): Омыватели фар, поворотники, аварийка | |
| 11 | 1992–1994 (480): Левый задний фонарь |
| 12 | 10A 1991-1992 (левый руль): Кислородный датчик |
| 10A 1991-1992 (правый руль): Топливный насос | |
| 10A 1992→: Кислородный датчик | |
| 13 | 10A 1991-1992 (левый руль): Топливный насос |
| 10A 1991–1992 (правый руль): Кислородный датчик | |
| 10A 1992→: Топливный насос | |
| 14 | 7,5A Правая фара (ближний свет) |
| 15 | 7,5A Левая фара (ближний свет) |
| 16 | 30A 1991-1992: Реле насоса ABS |
| 5A 1992→: Панель приборов | |
| 17 | 5A Зуммер «Lights On», реле компрессора, задний ход, обогрев картера, диагностика впрыска, отсечка топлива, обогрев карбюратора |
| 7,5A 1992+ (440 и 460, кроме U/FT): Задний ход, зуммер, реле компрессора, обогрев картера, диагностика впрыска | |
| 7,5A 1992–1994 (480): Питание CEM, лампа ремней, датчики заряда и масла, подсветка выключателя, реостат, ЭБУ (B18FT) | |
| 18 | 5A 1991-1992: Подсветка выключателя, панель, реле задержки, датчик ламп (задние) |
| 7,5A 1992–1993 (440 и 460): Подсветка выключателя, реостат (HL), датчик ламп (задние), реле задних туманок, реле обледенения | |
| 15A 1992–1994 (480): Кондиционер, задний ход, датчик ламп (задние), обогрев картера | |
| 19 | 5A 1991-1992: Поворотники, датчик масла, блок ABS |
| 7,5A 1992–1993 (440 и 460): Поворотники, датчик масла, вольтметр | |
| 15A 1992–1994 (480): Выключатель света (дневные огни), реле ближнего (правый руль) | |
| 20 | — |
| 21 | 15A 1992–1993 (440 и 460): Центральный замок, подсветка замка, перчатки, радио (левый руль: память; правый: питание), часы |
| 7,5A 1992–1994 (480): прикуриватель, подсветка замка, информационный центр, радио (левый: память; правый: питание) | |
| 22 | 5A 1991-1992: Реле задних туманок |
| 15A 1992–1993 (440 и 460): Подсветка зажигания, салон, реле задержки, часы (панель), люк | |
| 7,5A 1992–1993 (440 и 460): ЭБУ (B18FT) | |
| 7,5A 1992–1994 (480): Часы, подсветка перчатки, зажигания, LED-сигнализация, доп. насос (B18FT) (мост) | |
| 23 | 15A 1991-1992: Омыватели фар |
| 1992–1993 (440 и 460): Мост | |
| 24 | 15A Кондиционер (компрессор, вентилятор) |
| 20A 1992–1994 (480): Противотуманки (LHD/RHD), багажник, переключатель света, антенна, внутренняя борьба | |
| 25 | 7,5A Стоп-сигналы |
| 20A 1992–1994 (480): Обогрев заднего стекла/зеркал | |
| 26 | 7,5A 1991–1992: Аварийная сигнализация |
| 10A 1992–1993 (440 и 460): Аварийная сигнализация | |
| 30A 1992–1994 (480): Моторы фар | |
| 27 | 10A Гудок, доп. насос (1992+ B18FT) |
| 30A 1992–1994 (480): Электростеклоподъемники, люк | |
| 28 | 7,5A Освещение радио, подогрева сидений, панели, реостата, левого габарита, аварийки |
| 7,5A 1992–1994 (480): Левый габарит, стояночный, задние фонари (L/R), реле ближнего/дальнего (RHD) | |
| 29 | 15A Реле туманок (N + NL), правый габарит, номер, радио (1992+ LL), задняя туманка (1992+ RHD) |
| 7,5A 1992–1994 (480): Правый габарит, радио (освещение), туманки (LHD/RHD), задние фонари (L/R), номер, задняя туманка (RHD) | |
| 30 | 7,5A Левая фара (дальний свет) |
| 31 | 7,5A Правая фара (дальний свет), лампа контроля, доп. дальние (переключатель) |
| 32 | 30A 1991-1992: Реле ABS |
| 5A 1992→: ABS |
Блок реле
Подкапотный блок реле Volvo 440/460/480 находится в моторном отсеке, защищен крышкой.
Вариант 1

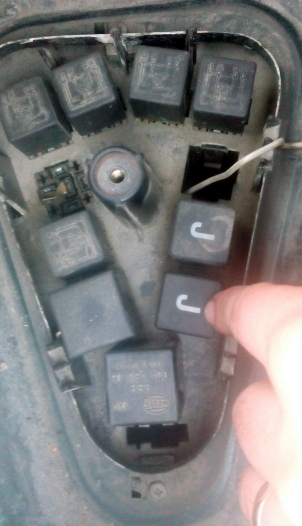

Фото блока реле под капотом

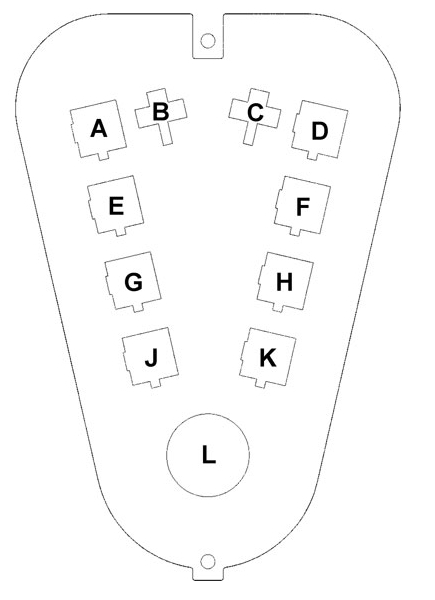

Схема реле
Описание реле
| A | Фары |
| B | 1986–1988: Противотуманные фары |
| 1988–1991: Терминал 75 | |
| B18F: Доп. водяной насос | |
| 1992–1996: Терминал 75а | |
| C | Зажигание (клемма 15) |
| D | 1986–1988: Терминал 75 |
| B18F, B18FT (EP, FP): Доп. водяной насос | |
| E | 1986–1990: Кондиционер |
| 1991–1992 (Нидерланды, Норвегия): Задние туманки | |
| 1992–1996: Противотуманные фары | |
| F | Двойного действия (регулировка фар) |
| 1992–1993 (440 и 460): Омыватель фар | |
| G | Мост |
| Нидерланды, Норвегия: Задние туманки | |
| Норвегия (1986–1987): Топливный насос | |
| GB (1987–1996): Ингибитор (габариты с затемнением) | |
| H | 1988–1991: Противотуманки |
| Норвегия (1987–1990): Ингибитор (туманки) | |
| Норвегия (1986–1987): Контроль впрыска | |
| 1992–1993 (440 и 460): Внутренняя задержка | |
| J | ABS мощность |
| GB (1986–1987): Ингибитор (ближний свет) | |
| 1992–1993 (440 и 460): Омыватель/очиститель лобового | |
| K | Насос ABS |
| 1992–1996: Терминал 75b | |
| L | Мост |
| Детектор ламп (передние фары) |
Вариант 2
Пример схемы на крышке блока реле
Схема блока
Обозначение
| 1 | 15A Прикуриватель, салонное освещение, подсветка багажника |
| 2 | — |
| 3 | 15A Центральный замок, доп. водяной насос |
| 4 | 7,5A Часы, приборная панель, радио |
| 5 | 10A Задняя туманка, омыватели фар |
| 6 | 20A Поворотники, часы, зуммер, модуль обогрева, обогрев стекла и зеркал |
| 7 | 30A Реле салона, подогрев сидений, задний ход, противотуманки |
| 8 | 15A Приборная панель |
| 9 | 7,5A Левый задний фонарь, реостат |
| 10 | 20A Правый задний фонарь |
| 11 | 10A Гудок, реле кондиционера |
| 12 | 10A Стоп-сигналы |
| 13 | 15A Аварийная сигнализация |
| 14 | 30A Реле кондиционера, вентилятор двигателя, компрессор, омыватели фар |
| 15 | 30A Отопитель/люк |
| 16 | 15A Омыватель/очиститель переднего и заднего стекол |
| 17 | 15A Радио, стеклоподъемники и зеркала |
| 18 | 7,5A Левая фара (дальний) |
| 19 | 7,5A Правая фара (дальний) |
| 20 | 7,5A Правая фара (ближний) |
| 21 | 7,5A Левая фара (ближний) |
| 22 | 30A ABS |
| 23 | 30A ABS |
| 24 | — |
| Реле | |
| A | Детектор ламп (передние фары) |
| B | Зажигание (клемма 15) |
| C | Противотуманные огни |
| D | Терминал 75 |
| E | Омыватель фар |
| F | Прерывистый очиститель лобового |
| G | Передняя фара |
| H | Прерывистый очиститель заднего |
| J | Внутренняя задержка |
Электросхема Volvo 440 460 480
Для более детального изучения электрических схем Volvo 440, 460, 480 рекомендуем руководство: «скачать».
Если у вас есть дополнения по предохранителям и реле Volvo — делитесь в комментариях.
