Ассортимент тракторов МТЗ Беларус охватывает популярные варианты, включая МТЗ 80, МТЗ 82, МТЗ 82.1, МТЗ 1221, МТЗ 320 и другие модификации. Производство тракторов МТЗ продолжается с 1974 года с постоянными доработками и модернизациями. В этой статье мы подробно разберем систему предохранителей и реле для тракторов МТЗ Беларус 80, 82, 82.1, 1221, 320, включая электрические схемы блоков, их монтажные позиции и визуальные иллюстрации на фото.
Для моделей тракторов МТЗ Беларус типично следующее размещение элементов защиты: главный монтажный блок предохранителей и реле находится в кабине под панелью приборов, а дополнительные компоненты могут монтироваться на баке масла и аккумуляторном блоке.
МТЗ 80

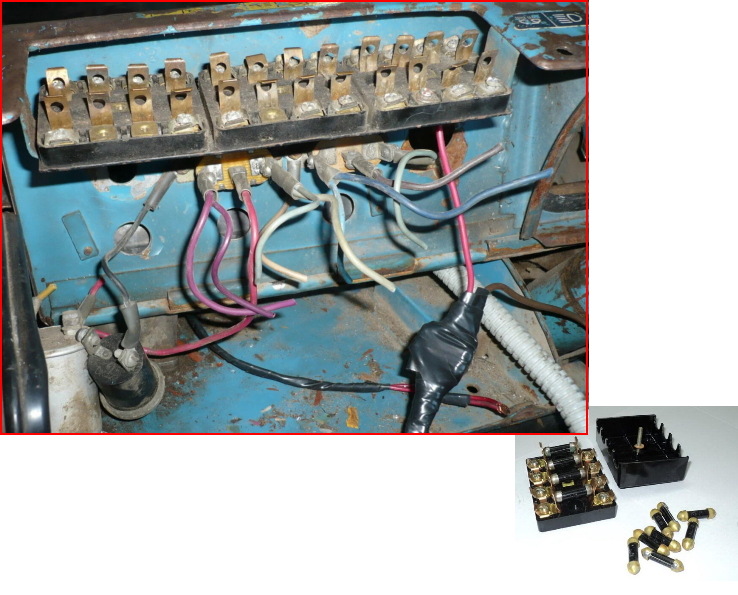

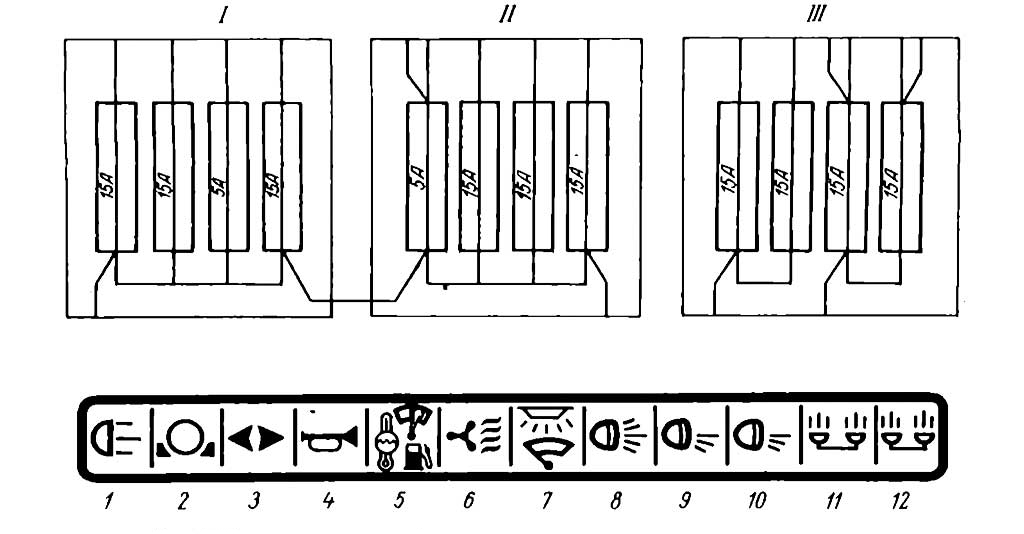

В ранних версиях трактора МТЗ блок с предохранителями имеет примерно такой вид.
Схема
Описание
- Задние фонари
- Сигналы торможения
- Поворотные указатели
- Гудок
- Индикаторы температуры охлаждающей жидкости, уровня горючего, омыватель стекла
- Электромотор вентилятора системы отопления и охлаждения
- Салонный светильник и дворники
- Дальний свет фар vsepredohraniteli.ru
- Ближний свет левой фары
- Ближний свет правой фары
- Левый борт габаритов
- Правый борт габаритов
МТЗ 82
В современных модификациях, таких как МТЗ-82.1, 80.1, 82.2 и аналогичных, чтобы добраться до блока предохранителей для трактора МТЗ, снимите панель (1), открутив крепежные винты (2) и отогнув крышку (3).
Предохранители

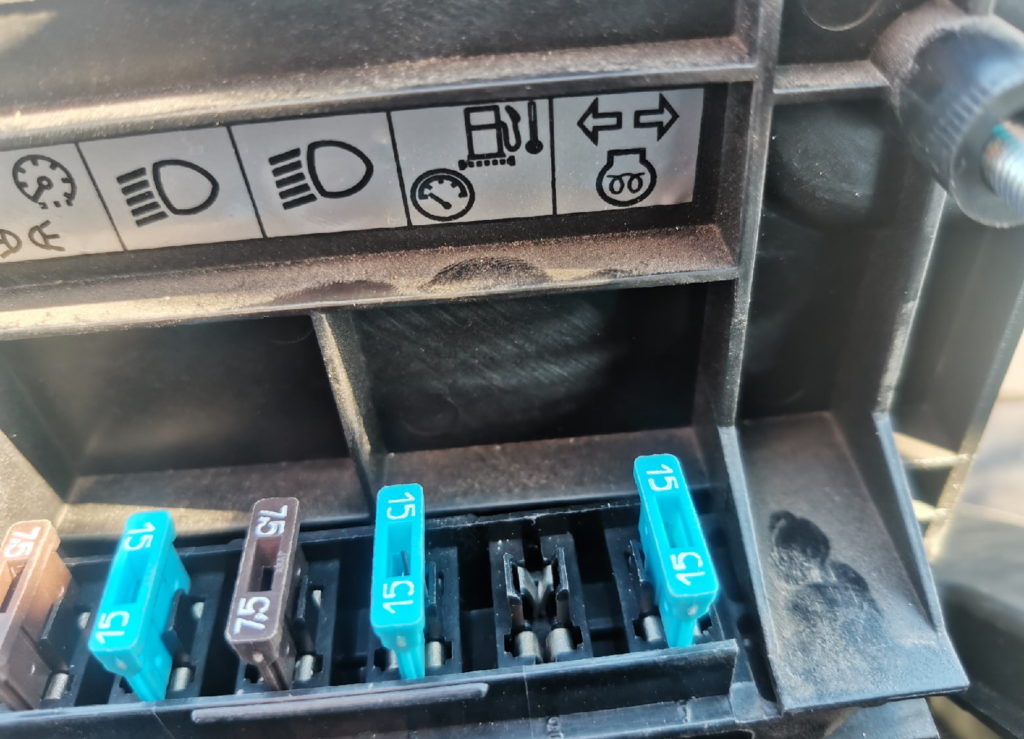

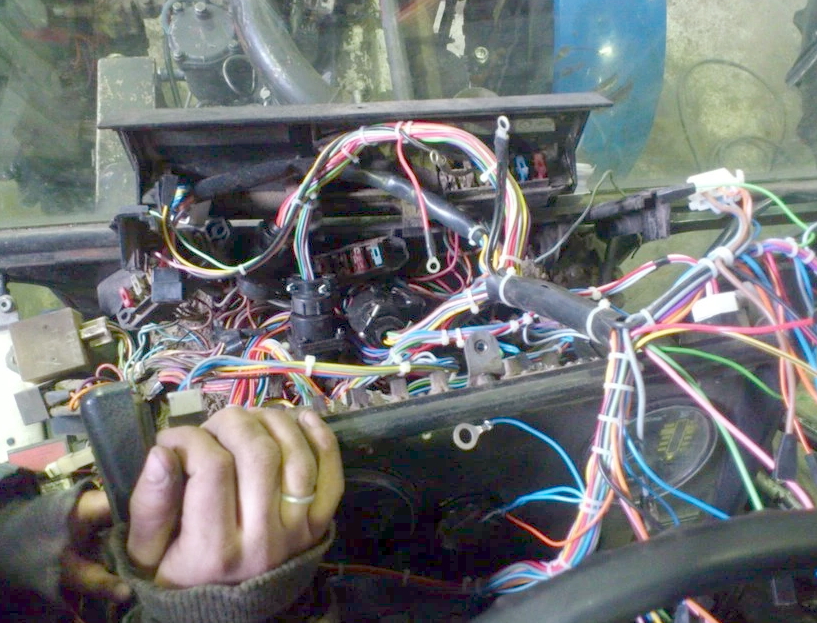

Блок предохранителей в тракторе МТЗ 82 выглядит ориентировочно следующим образом.

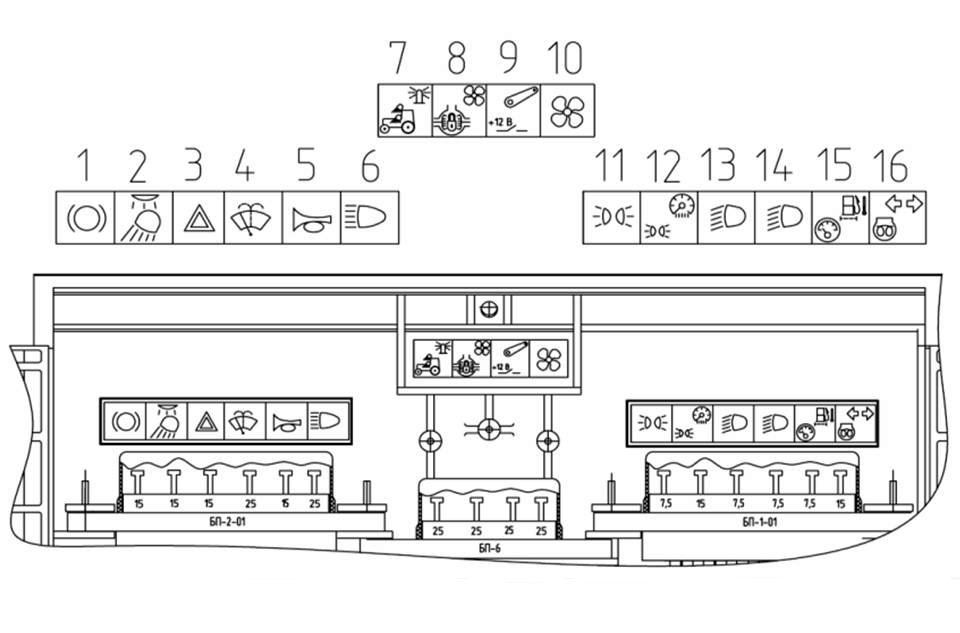

Схема
Обозначение
| 1 | 15А Тормозные огни, контакты (6) и (8) на разъеме прицепа. |
| 2 | 15А Фонари автопоезда (если есть), задние фары для работы, освещение кабины. |
| 3 | 15А Аварийная сигнализация. |
| 4 | 25А Дворники передний и задний, омыватель лобового стекла. |
| 5 | 15А Кнопка звукового сигнала. |
| 6 | 25А Дальний свет фар, индикатор дальнего света. |
| 7 | 25А Передние фары для работы, сигнальный маячок (при наличии). |
| 8 | 25А Электропитание вентилятора отопления или блока 80-8101720. |
| 9 | 25А Электросеть потребителей при включенных приборах: датчики, приборные панели, предохранители 15 и 16. |
| 10 | 25А Электродвигатель вентилятора отопителя (не применяется при наличии блока 80-8101720); |
| 11 | 7,5А Левый габарит, контакт (7) прицепа, подсветка номерного знака. |
| 12 | 15А Правый габарит, контакт (5) прицепа, освещение приборов. |
| 13 | 7,5А Ближний свет левой фары. |
| 14 | 7,5А Ближний свет правой фары. |
| 15 | 7,5А Электропитание приборов, датчиков, панелей индикации, зуммера и реле тормоза. |
| 16 | 15А Реле поворотников, блок свечей подогрева, реле свечей. |

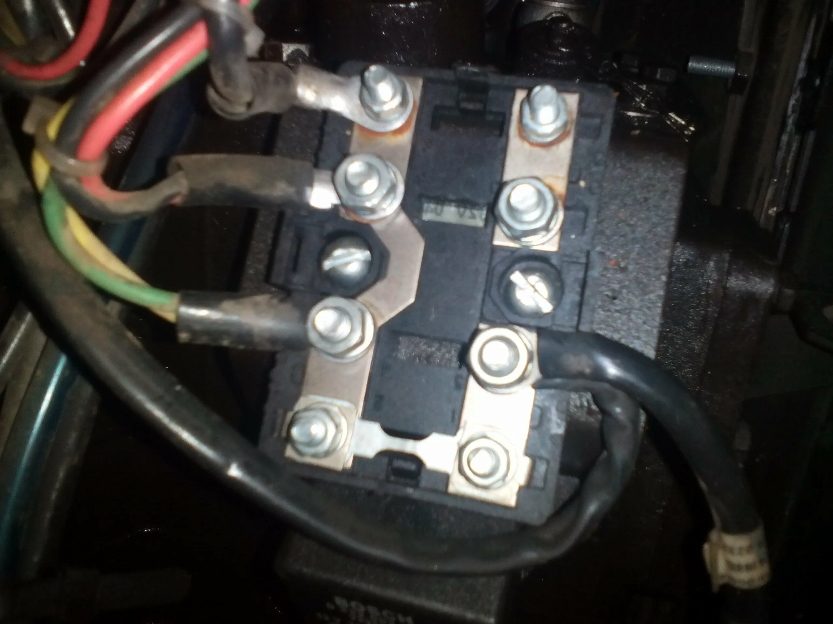

Дополнительная защита монтируется поблизости от защищаемых цепей: предохранитель заряда АКБ и бортовой сети до пуска (60А), а также два реле на 30А для 8 свечей накаливания.
Реле

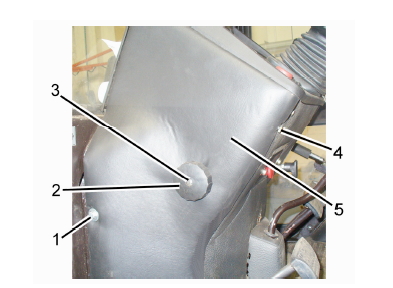

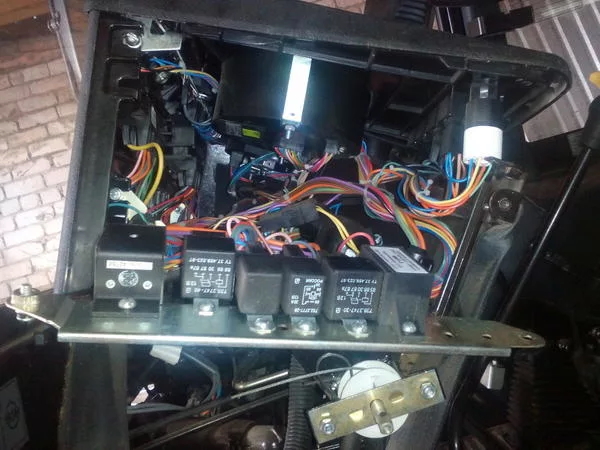

Чтобы открыть доступ к блоку реле в панели приборов трактора МТЗ, снимите ручку (2) регулировки шторки радиатора, открутив винт (3). Далее ослабьте болты (1) и (4), чтобы демонтировать боковую панель (5).
Фото — пример

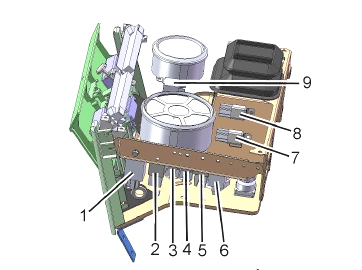

Схема
Назначение
| 1 | Реле указателей направления |
| 2 | Реле электросети после включения стартера и панели |
| 3 | Реле блокировки или питания отопителя |
| 4 | Реле предотвращения пуска |
| 5 | Реле пускового устройства |
| 6 | Контроллер свечей подогрева |
| 7 | Реле ближнего освещения |
| 8 | Реле дальнего освещения |
| 9 | Зуммер для аварийных сигналов |
При монтаже панели с формовкой добавляется еще одно реле для гудка, размещенное слева от рулевого вала.
МТЗ 1221

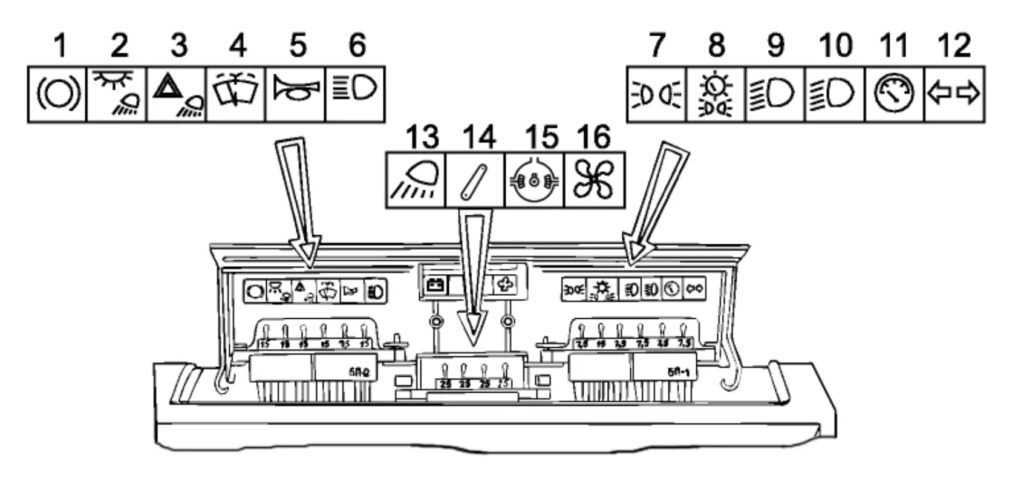

В тракторах серии МТЗ БЕЛАРУС 1221, включая варианты 1221.2, 1221В.2, 1221.3, позиционирование предохранителей и реле в основном соответствует конфигурации МТЗ 82.
Схема
Расшифровка
- Индикатор торможения (15 А);
- Освещение кабины , задние рабочие фары (15 А);
- Аварийная сигнализация (15 А);
- Стеклоочиститель , стеклоомыватель (15 А);
- Звуковой сигнал (7,5 А);
- Дальний свет дорожных фар (15 А);
- Левые габаритные огни (7,5 А);
- Правые габаритные огни, подсветка щитка приборов, подсветка номерного знака (15 А);
- Ближний свет левой дорожной фары (7,5 А);
- Ближний свет правой дорожной фары (7,5 А);
- Приборы, блоки контрольных индикаторов, индикатор стояночного тормоза (7,5 А);
- Реле указателей поворота (7,5А);
- Передние рабочие фары (25 А);
- Питание ГНС (25 А);
- Питание бокового пульта (ВОМ, БД) (15 А);
- Вентилятор отопления (25 А).
Проверяйте данные по вашей схеме блока или официальной документации трактора МТЗ.
МТЗ 320

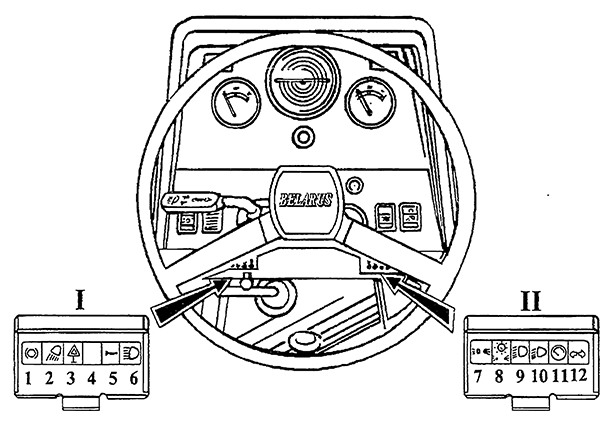

В моделях МТЗ 310, МТЗ 320 на панели приборов размещены два блока с плавкими предохранителями для электрических цепей. Доступ к ним открывается путем снятия крышек I и II под рулевой колонкой.
Схема
Описание
| 1 | Сигнал торможения, 8 А; |
| 2 | Рабочие фары, 16 А; |
| 3 | Аварийная сигнализация, 16 А; |
| 4 | Не задействован; |
| 5 | Звуковой сигнал, 8 А; |
| 6 | Дальний свет дорожных фар, 8 А; |
| 7 | Левые габаритные огни, 8 А; |
| 8 | Правые габаритные огни и подсветка приборов, 16 А; |
| 9 | Ближний свет левой дорожной фары, 16 А; |
| 10 | Ближний свет правой дорожной фары, 8 А; |
| 11 | Питание приборов и блоков контрольных ламп, 8 А; |
| 12 | Указатели поворотов, 8 А. |

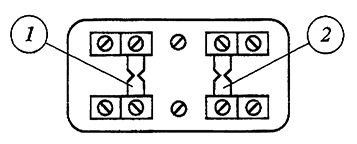

Предохранители по 60 А в цепях заряда АКБ (2) и свечей подогрева (1) расположены под генератором слева от мотора (см. рис. В10).
