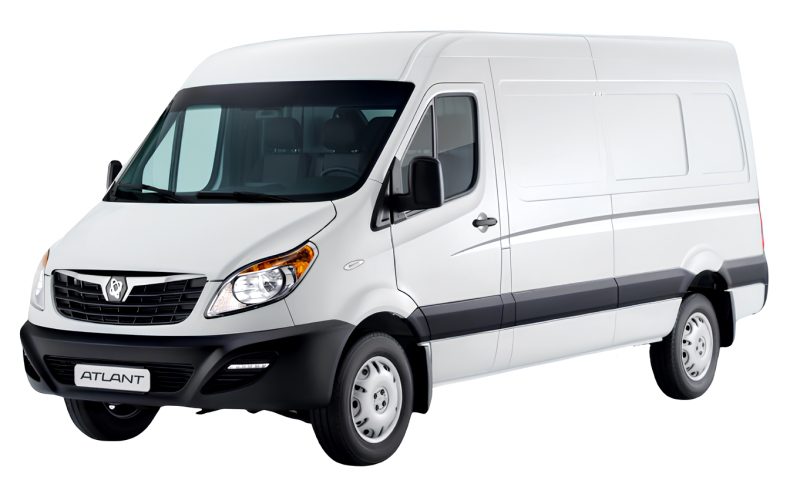

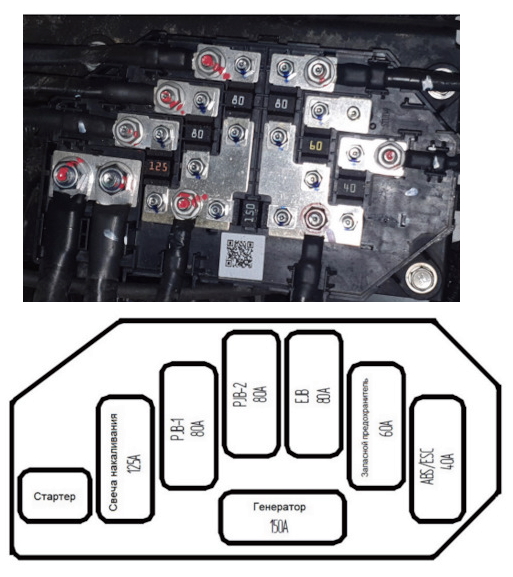

Автомобиль Соллерс Атлант начал выпускаться на конвейере в 2022 году и продолжает производиться в 2023, 2024, 2025, 2026 годах и далее в разных версиях. В этой публикации мы подробно разберем предохранители и реле Соллерс Атлант, включая электрические схемы блоков, их положение в автомобиле и иллюстрации с фото. Особое внимание уделим предохранителю, отвечающему за прикуриватель, а также ключевым словам вроде «замена предохранителей Соллерс Атлант» и «схема электрики Атлант».

Функции предохранителей и реле в Соллерс Атлант могут варьироваться в зависимости от года выпуска и комплектации электрической системы вашего транспортного средства.

Блок в салоне

В пассажирском отсеке Соллерс Атлант блок предохранителей и реле расположен под приборной панелью, на стороне водителя. В том же месте предусмотрен диагностический разъем для подключения сканера.

Чтобы получить доступ к блоку, откиньте защитную крышку, нажав на фиксатор. Подробный процесс показан в нашем видео-руководстве по «расположению блоков предохранителей Соллерс Атлант».

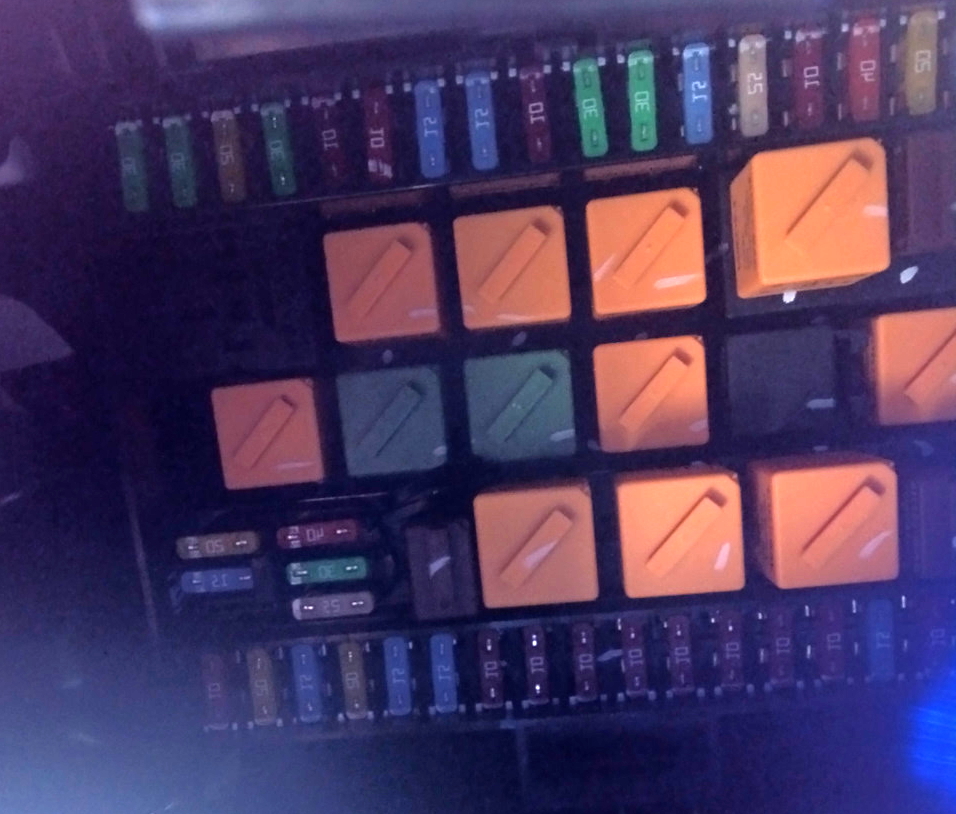

Внешний вид блока примерно такой, как на фото ниже.

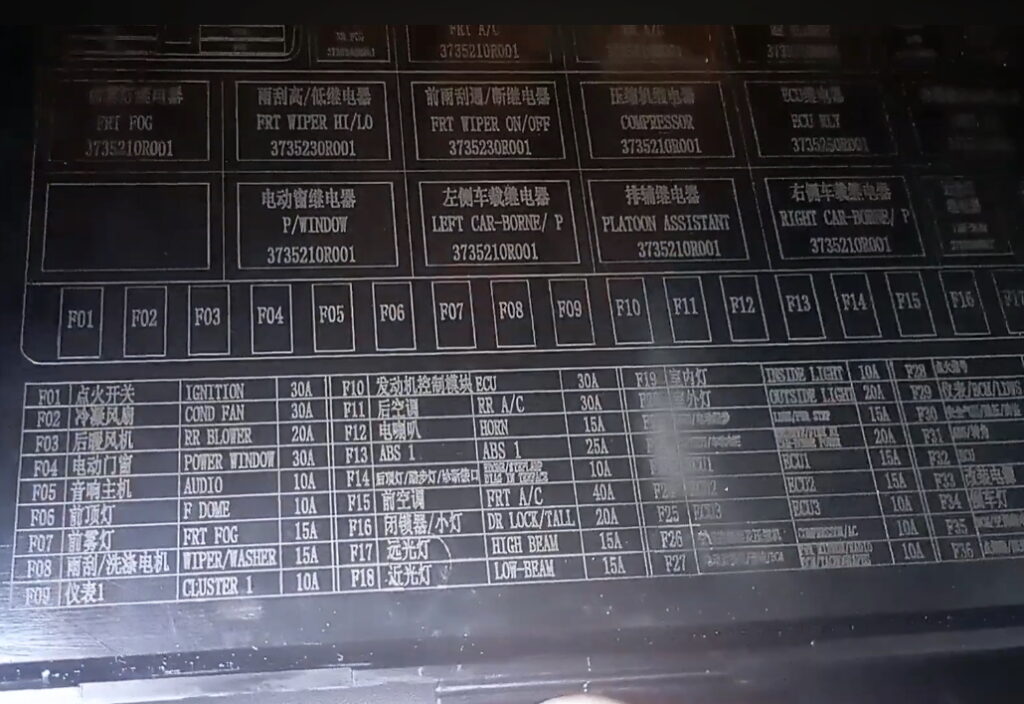

Проверяйте назначение компонентов по схеме на внутренней стороне крышки блока предохранителей Соллерс Атлант.

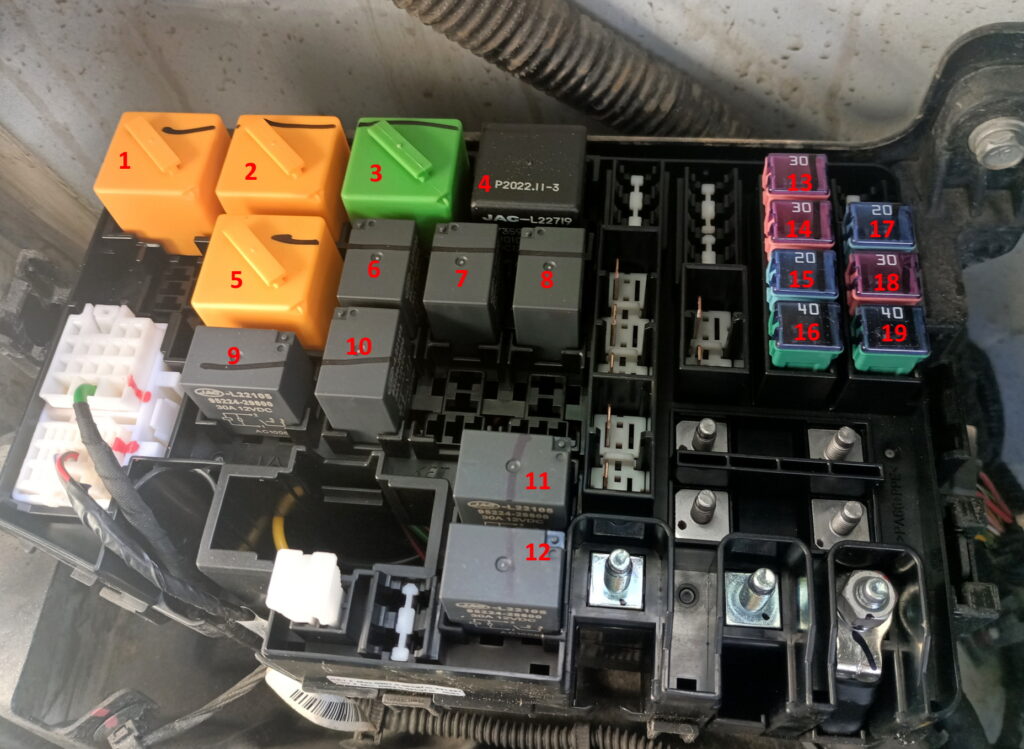

Схема

Описание предохранителей

F1	30A IGNITION — Система зажигания
F2	30A COND FAN — Вентилятор кондиционера
F3	20A RR BLOWER — Задняя вентиляция
F4	30A POWER WINDOW — Стеклоподъемник с электроприводом
F5	10A AUDIO — Аудио система, Радио, CD-плеер
F6	10A F DOME — Освещение салона
F7	15A FRT FOG — Передние противотуманные фары
F8	15А WIPER / WASHER — Стеклоочиститель /стеклоомыватель
F9	10A CLUSTER — кластер 1
F10	30A ECU — ЭБУ
F11	30A RR A/C — Кондиционер задний
F12	15A HORN — Звуковой сигнал
F13	25A ABS1 — ABS 1
F14	10A DOME, STEPLAMP, DIAG INTERFACE — Потолочный светильник, освещение, система диагностики
F15	40A FRT A/C — Передний кондиционер
F16	20A DR LOCK/TALL — Дверной замок
F17	15A HIGH BEAM — Дальний свет
F18	15A LOW BEAM — Ближний свет
F19	10А INSIDE LIGHT — Внутреннее освещение
F20	20А OUTSIDE LIGHT — Внешнее освещение
F21	20A LDWS/PWR STEP — система LDWS
F22	20A CAR-BORNE POWER — car-borne power
F23	15A ECU1 — ЭБУ 1
F24	15A ECU2 — ЭБУ 2
F25	15A ECU3 — ЭБУ 3
F26	10A COMPRESSOR/AC — Компрессор кондиционера
F27	10A POWER MIRROR / RADIO / BCM / TACHOGRAPHS — , электро привод зеркал, кузовная электроника (BCM), радио, тахограф
F28	10А ST — Стартер
F29	10A CLUSTER / BCM/ LDWS — системы BCM / LWDS
F30	10A AIR BAG / TPMS — Подушка безопасности, давление в шинах
F31	10A ABS/SAS — ABS
F32	10A ECU — ЭБУ
F33	15A REFIT POWER — Питание
F34	10A BACK-UP LIGHT — Задний фонарь
F35	10A BCM/ AC RLY/ HI BEAM — BCM, кондиционер, дальний свет
F36	15A CIGAR — Прикуриватель

Предохранитель номер 36 мощностью 15А обеспечивает функционирование прикуривателя в Соллерс Атлант — ключевой элемент для «замены предохранителя прикуривателя Соллерс Атлант».

Назначение реле

RR FOG	задние противотуманные фонари
FRT A/C	Передний кондиционер
RR A/C	Задний кондиционер
RR BLOWER	Задняя вентиляция
HORN	Реле звукового сигнала
MID TOP LIGHT	верхний свет
FRT FOG	Реле передних противотуманных фар
FRT WIPER HI/LO	Реле скорости работы стеклоочистителя
FRT WIPER ON/OFF	Реле включения стеклоочистителя
COMPRESSOR	Реле компрессора
ECU RLY	Реле ЭБУ
COND FAN	Реле вентилятора кондиционера
P/WINDOW	Реле стеклоподъемника с электроприводом
LEFT CAR-BORNE	LEFT CAR-BORNE / P
PLATOON ASSISTANT	PLATOON ASSISTANT
RIGH CAR-BORNE	RIGHT CAR-BORNE / P
LOW-BEAM	Реле ближнего света
HI-BEAM	Реле дальнего света
