Предохранители для Lexus LX 600 и LX 500

Lexus LX 600 — это третье поколение премиального внедорожника Lexus LX, выпускаемого в период с 2021 по 2026 год, включая дизельный вариант Lexus LX 500. В данной статье вы найдете подробное руководство по предохранителям и реле Lexus LX 600 и LX 500: схемы блоков предохранителей, их точное расположение, иллюстрации с фотографиями. Мы также отдельно разберем предохранитель прикуривателя, а также советы по замене предохранителей Lexus LX 600 для самостоятельной диагностики электрики.

Функции предохранителей и реле могут варьироваться в зависимости от года выпуска автомобиля и региона поставки, поэтому сверяйтесь с документацией вашего Lexus LX.

Блок предохранителей в салоне

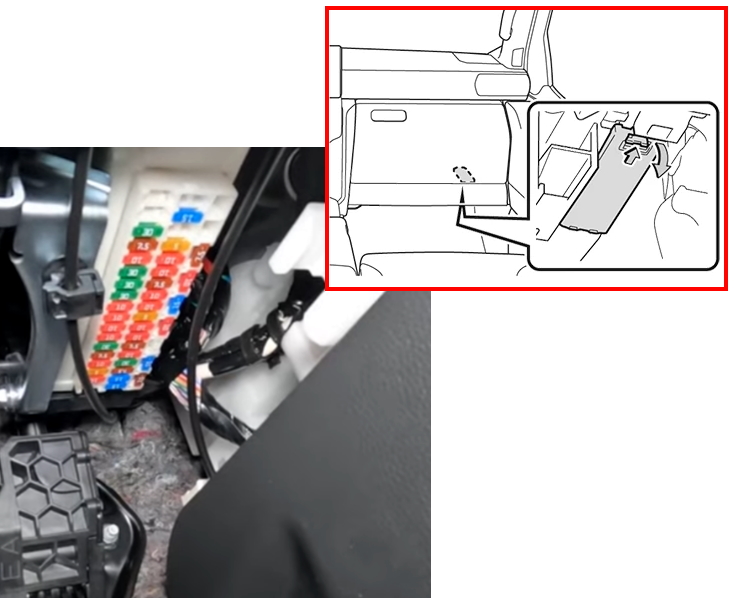

Основной блок предохранителей в интерьере Lexus LX 600 расположен под приборной панелью — справа или слева, в зависимости от конфигурации, и защищен крышкой. Это удобное место для проверки электрики салона.

Схема блока

Расшифровка предохранителей

A/BAG-IGR	10A SRS (система подушек безопасности)
BKUP LP	7,5A Аудиосистема, камера заднего вида, фонари заднего хода, круиз-контроль, индикатор ECT и A/T, блок управления двигателем, навигация, мониторинг слепых зон, блокировка селектора передач, система Stop & Start, освещение при буксировке
D/L	30A Адаптивный дальний свет, автоматический дальний свет, автосвет, замки дверей, двойная блокировка, система доступа и запуска, передние fog-lights, дворники и омыватель, фары, корректор фар, очистка фар, освещение салона, иммобилайзер, внутреннее освещение, автоотключение света, напоминание о фарах, опциональные разъемы, электрическая задняя дверь, электрорегулировка руля, стеклоподъемники, задний fog-light, задний дворник, зеркала, люк, запуск, блокировка руля, Stop & Start, задние фонари, антиугон, TPMS, беспроводная блокировка дверей
DOME	10A Внутреннее освещение салона
DOME CUT	10A Внутреннее освещение
DOOR BACK	10A Питание для аксессуаров
DOOR DBL/L	25A Двойная блокировка дверей
DOOR F/L	30A Задняя дверь, замки, система доступа, иммобилайзер, внутренний свет, подогрев зеркал, стеклоподъемники, дефростер заднего стекла, зеркала, запуск, блокировка руля, антиугон, подогрев форсунок, беспроводная блокировка
DOOR F/R	30A Задняя дверь, замки, система доступа, иммобилайзер, внутренний свет, подогрев зеркал, стеклоподъемники, дефростер заднего стекла, зеркала, запуск, блокировка руля, антиугон, подогрев форсунок, беспроводная блокировка
DOOR R/L	30A Электростеклоподъемники задние
DOOR R/R	30A Электростеклоподъемники задние
ECU-ACC	10A Активный шумоподавитель, климат-контроль, аудио, мониторинг заднего вида, подогрев руля, подогрев лобового стекла, подогрев зеркал, мультимедиа, CAN-шина, навигация, задняя развлекательная система, панорамный обзор, розетки, дефростер заднего стекла, зеркала, Stop & Start, подогрев форсунок, дворники, беспроводная зарядка
ECU-B NO.1	7,5A Задняя дверь, замки, система доступа, иммобилайзер, запуск, блокировка руля, антиугон, беспроводная блокировка
ECU-B NO.2	10A Задняя дверь, замки, система доступа, иммобилайзер, CAN-шина, электропривод задней двери, запуск, блокировка руля, антиугон, TPMS, беспроводная блокировка
ECU-B NO.3	10A Адаптивный дальний свет, климат, аудио, автодальний свет, автосвет, мониторинг заднего вида, подогрев сидений, фары, корректор фар, подогрев руля, подогрев лобового, автоотключение света, напоминание, подогрев зеркал, мультимедиа, навигация, опции, панорамный обзор, стеклоподъемники, дефростер заднего, подогрев сидений, подогрев форсунок, дворники, беспроводная зарядка
ECU-B NO.4	7,5A Адаптивный дальний свет, автодальний, автосвет, динамический круиз, fog-lights, дворники, фары, корректор, очистка фар, освещение, LTA, автоотключение, напоминание, предотвращение столкновений, задний fog, задний дворник, задние фонари, буксировка, поворотники
ECU-DCC NO.1	10A Задняя дверь, BSM, комбинация приборов, замки, система доступа, иммобилайзер, внутренний свет, подогрев зеркал, мультимедиа, панорамный обзор, парктроники, электрорегулировка сидений, регулировка руля, дефростер, зеркала, запуск, блокировка руля, антиугон, TOYOTA датчики парковки, подогрев форсунок, беспроводная блокировка
ECU-DCC NO.2	10A Адаптивный дальний свет, аудио, автодальний, автосвет, задняя дверь, задний вид, холодильник, замки, двойная блокировка, доступ, fog-lights, дворники, фары, корректор, очистка фар, освещение, иммобилайзер, внутренний свет, автоотключение, напоминание, навигация, опции, задняя развлекалка, электропривод двери, регулировка руля, стеклоподъемники, задний fog, мониторинг, задний дворник, зеркала, люк, запуск, блокировка руля, Stop & Start, задние фонари, антиугон, TPMS, беспроводная блокировка
ECU-IGR NO.1	10A 4WD, A-TRC, ABS, AVS, кондиционер, Crawl, круиз, DAC, DRCC, индикатор ECT/A/T, EPB, ETCS, EKDSS, ECU, дворники, подогрев руля, HAC, LTA, MTS, MVS, панорамный обзор, электропривод двери, сидений, руля, PCS, задний дворник, селектор, VDIM, VSC
ECU-IGR NO.2	10A Адаптивный дальний свет, кондиционер, аудио, авто-зеркало, автодальний, автосвет, задняя дверь, RVM, BSM, подогрев сидений, комбинация, вентилятор, круиз, дверные замки, двойная, индикатор ECT/A/T, ECU, доступ, fog-lights, дворники, фары, корректор, очистка фар, подогрев руля/лобового, освещение, иммобилайзер, внутренний свет, автоотключение, напоминание, подогрев зеркал, мультимедиа, CAN, навигация, опции, панорамный обзор, парктроники, электропривод двери/руля, стеклоподъемники, задний fog, RVM, дефростер, задний дворник, зеркала, подогрев сидений, селектор, люк, запуск, блокировка руля, Stop & Start, подсветка, телематика, антиугон, TPMS, Parking Assist, подогрев форсунок, антиобледенение, беспроводная блокировка
ECU-IGR NO.3	10A A-TRC, ABS, адаптивный дальний, автодальний, автосвет, Crawl, DAC, DRCC, EPB, fog-lights, дворники, фары, корректор, очистка, HAC, освещение, LDA, LTA, автоотключение, напоминание, MTS, PCS, задний fog, задний дворник, задние фонари, буксировка, поворотники, VDIM, VSC
ECU-IGR NO.4	10A Задняя дверь, замки, доступ, иммобилайзер, запуск, блокировка руля, антиугон, беспроводная блокировка
ECU-IGR NO.5	10A Система Stop & Start
EPS-IGR	5A Электроусилитель руля EPS
HAZ	15A Задняя дверь, комбинация, замки, доступ, иммобилайзер, запуск, блокировка руля, антиугон, буксировка, поворотники и аварийка, беспроводная блокировка
HTR	50A Кондиционер, подогрев руля
METER-IGR	5A 4WD, A-TRC, ABS, адаптивный дальний, AVS, кондиционер, аудио, автодальний, автосвет, задняя дверь, RVM, BSM, зарядка, комбинация, вентилятор, Crawl, круиз, дверные замки, DAC, DRCC, индикатор ECT/A/T, EPB, EKDSS, ECU, доступ, fog-lights, фары, корректор, подогрев руля, HAC, освещение, иммобилайзер, LDA, LTA, автоотключение, напоминание, MTS, навигация, парктроники, EPS, PCS, задний fog, RVM, ремни, селектор, люк, SRS, запуск, блокировка руля, задние ходовые, антиугон, TPMS, TOYOTA Parking Assist, буксировка, поворотники, VDIM, VSC, беспроводная блокировка
OBD	7,5A DLC3, диагностический порт OBD-II
P/OUTLET NO.1	15А Розетка 12В, прикуриватель Lexus LX 600
P/SEAT F/L	30А Электросиденье левое переднее
P/SEAT F/R	30А Электросиденье правое переднее
RADIO-DCC	10А Активный шумоподавитель
S/ROOF	30А Люк (панорамная крыша)
SFT LOCK-ACC	5А Питание для безопасности
SMART	7,5А Задняя дверь, замки, доступ, иммобилайзер, запуск, блокировка руля, антиугон, беспроводная блокировка
STOP	10A Вентилятор, круиз, DRCC, индикатор ECT/A/T, ECU, LDA, LTA, PCS, селектор, Stop & Start, стоп-сигналы, буксировка
STRG LOCK	15А Задняя дверь, замки, доступ, иммобилайзер, запуск, блокировка руля, антиугон, беспроводная блокировка
TI&TE	30А Регулировка руля (tilt & telescopic)
USB NO.1	7,5А USB-разъем питания
USB NO.4	7,5А USB-разъем питания
WIPER RR	15А Дворники передние/задние и омыватель

Предохранитель прикуривателя в Lexus LX 600 и LX 500 маркирован как P/OUTLET NO.1 (15A). Дополнительный аналогичный предохранитель находится в моторном отсеке под капотом для полной защиты розетки 12В.

Рядом с основным блоком сбоку размещены дополнительные предохранители для высокомощных цепей.

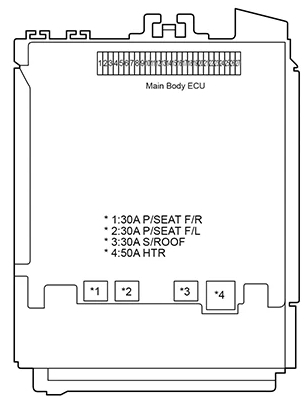

Схема дополнительных

Описание дополнительных

1. 30А P/SEAT F/R — Электросиденье правое переднее
2. 30А P/SEAT F/L — Электросиденье левое переднее
3. 30А S/ROOF — Панорамный люк
4. 50А HTR — Обогреватель системы

Блоки предохранителей под капотом

Блок 1 (основной моторный)

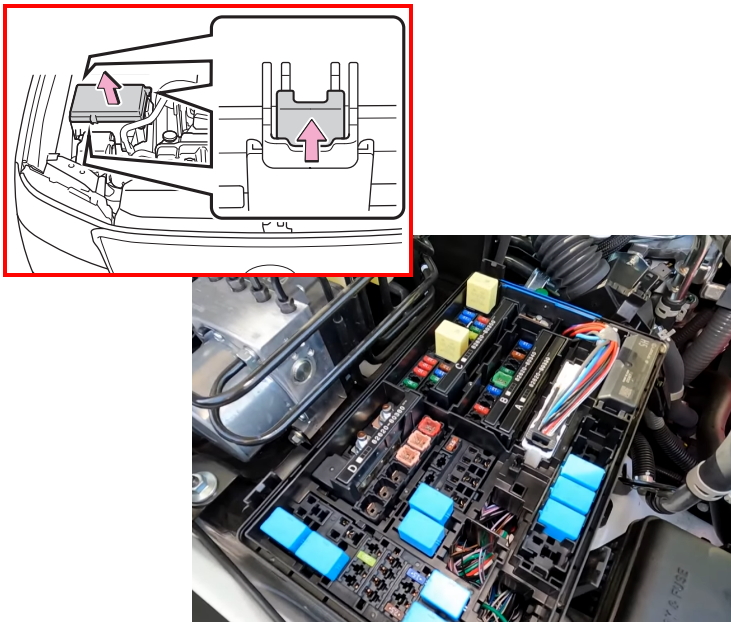

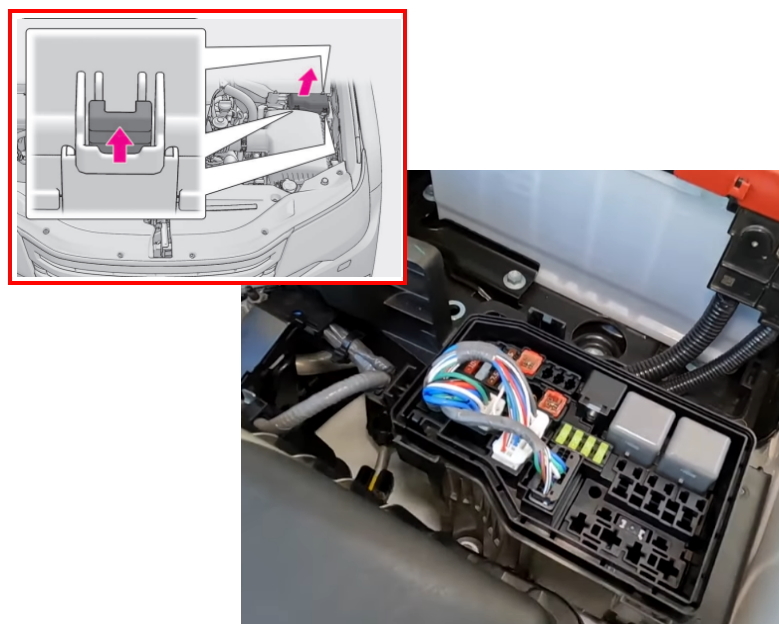

Расположение блока

Проверьте назначение по схеме на крышке блока предохранителей Lexus LX 600 для точной идентификации.

Схема

Расшифровка

4WD-IGR	30A Система полного привода 4WD
A/C RR	50A Кондиционер задний, подогрев руля
ABS MAIN NO.1 (Gasoline)	20A A-TRC, ABS, Crawl, DAC, EPB, HAC, MTS, VDIM, VSC
ABS NO.2 (Gasoline)	50A A-TRC, ABS, Crawl, DAC, EPB, HAC, MTS, VDIM, VSC
AC INV	15A Инвертор для розетки 220В
ACC NO.2	40A Питание аксессуаров
AHC	60A Гидроподвеска AHC и питание
ALT	150A Альтернатор и зарядка
ALT	240A Альтернатор и зарядка
ALT CDS	10A Зарядка CDS
AMP NO.1	30A Усилитель аудио, задний вид, навигация
AVS-IGR	15A Адаптивная подвеска AVS
BATT-S NO.1	7,5A Вентилятор охлаждения, круиз, ECU
BATT-S NO.2	10A Зарядка, вентилятор, круиз, ECU
CDS FAN	30A Кондиционер, подогрев руля
D/C CUT	30A Защита от отключения питания
DCM	7,5A Телематическая система DCM
DEICER	15A Подогрев лобового стекла DEICER
ECU-B NO.7	30A Питание ECU
ECU-IGP NO.1	10A Питание ECU
ECU-IGP NO.2	10A Кондиционер, индикатор ECT/A/T, подогрев руля, селектор
ECU-IGP NO.3	10A ANC, кондиционер, подогрев сидений, холодильник, вентилятор, круиз, DRCC, индикатор ECT/A/T, ECU, подогрев руля, LDA, LTA, CAN, PCS, подогрев сидений, селектор, Stop & Start
ENG P/I-B	80A Адаптивный дальний, кондиционер, автодальний, автосвет, fog-lights, дворники, фары, корректор, очистка фар, подогрев руля, автоотключение, напоминание, задний fog, задний дворник
ENG-IGR NO.1	10A Вентилятор, круиз, индикатор ECT/A/T, ECU, селектор
ENG-IGR NO.2	10A DRCC, DEICER, LDA, LTA, подогрев зеркал, розетка, PCS, дефростер задний, подогрев форсунок, антиобледенение
ENG-IGR NO.3	10A Адаптивный дальний, кондиционер, автодальний, автосвет, fog-lights, дворники, фары, корректор, очистка фар, подогрев руля, автоотключение, напоминание, задний fog, задний дворник, буксировка, поворотники
EPS NO.1	80A Электроусилитель руля EPS
EPS NO.2	80A Питание EPS
H-LP CLN	30A Очиститель фар
HORN	15A Клаксон, задняя дверь, замки, доступ, иммобилайзер, запуск, блокировка руля, антиугон, беспроводная блокировка
HWD NO.1	50A Подогрев лобового DEICER
HWD NO.2	50A Антиобледенение лобового
IGR NO.2	30A Источник зажигания
METER	7,5A 4WD, A-TRC, ABS, адаптивный дальний, AVS, кондиционер, аудио, автодальний, автосвет, задняя дверь, RVM, BSM, зарядка, комбинация, вентилятор, Crawl, круиз, дверные замки, DAC, DRCC, индикатор ECT/A/T, EPB, EKDSS, ECU, доступ, fog-lights, фары, корректор, подогрев руля, HAC, освещение, иммобилайзер, LDA, LTA, автоотключение, напоминание, мультимедиа, навигация, парктроники, EPS, PCS, задний fog, RVM, ремни, селектор, люк, SRS, запуск, блокировка руля, Stop & Start, задние ходовые, антиугон, TPMS, TOYOTA Parking, буксировка, поворотники, VDIM, VSC, беспроводная блокировка
P/OUTLET NO.2	15A Розетка 12В в багажнике
PA-BBC	50A ANC, Stop & Start
PDB-ALT NO.1	100A Освещение, подогрев зеркал, дефростер задний, задние ходовые, буксировка, подогрев форсунок
PDB-ALT NO.2	100A Внутреннее освещение
PDB-ALT NO.2	140A Внутреннее освещение
PDB-B	80A Батарейный питание
PTC NO.1	50A Кондиционер, подогрев руля
PTC NO.2	50A Кондиционер, подогрев руля
PTC NO.3	50A Кондиционер, подогрев руля
RADIO	15A Кондиционер, аудио, задний вид, подогрев руля, мультимедиа, навигация, панорамный обзор, RVM
RFS LH	30A Электросиденье левое
RFS RH	30A Питание правое сиденье
RR R/B-ALT	60A Климат сидений задние, электропривод задней двери, обогрев задних сидений
RSE DISP	10A Аудио, задний вид, навигация
S/HTR FL	15A Подогрев переднего левого сиденья
S/HTR FR	15A Подогрев переднего правого сиденья
S-HORN	10A Задняя дверь, замки, доступ, иммобилайзер, запуск, блокировка руля, антиугон, беспроводная блокировка
STB-IGR	15A EKDSS (электронно-кинетическая подвеска)
STRG HTR	15A Кондиционер, подогрев руля
SUB BATT	40A Дополнительная батарея для буксировки
TOW BK/UP	7,5A Буксировка (задний ход)
TOW BRK	30A Тормоза при буксировке
TOW STOP	30A Стоп-сигналы при буксировке
TOW TAIL	30A Габаритные огни при буксировке
TOWING	30A Система буксировки
USB NO.2	7,5A USB-питание
WASHER	20A Дворники и омыватель перед/зад
WINCH-IGP	7,5A Электролебедка
WIPER	30A Дворники передние/задние

Блок 2

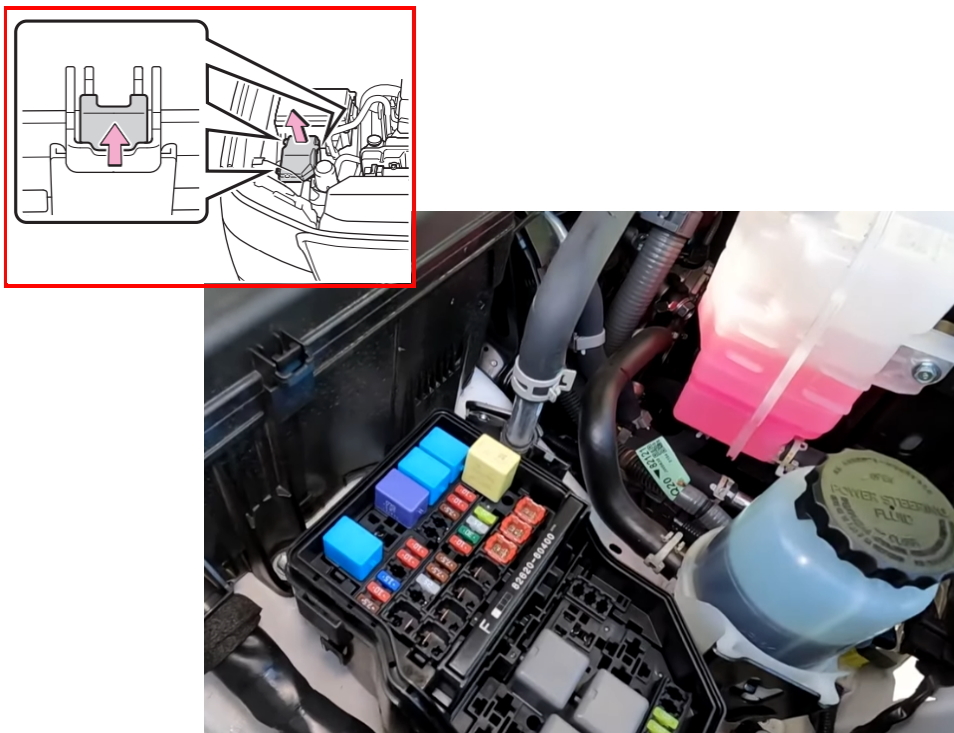

Этот блок расположен рядом с первым в моторном отсеке, также защищен крышкой для удобства доступа при ремонте электрики Lexus LX 500.

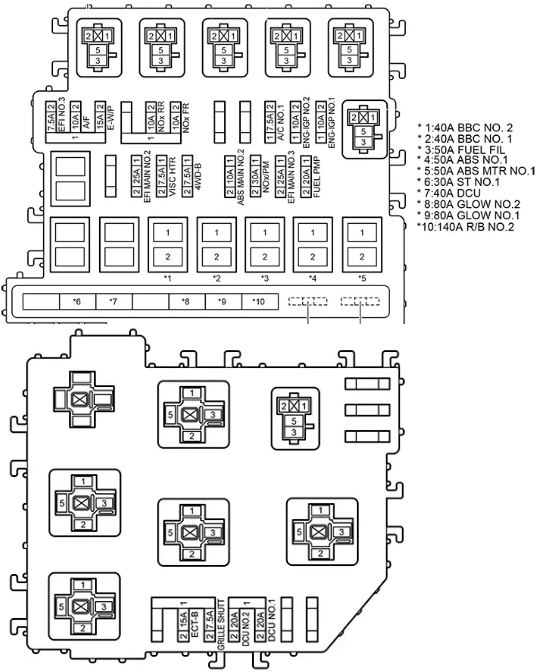

Схема блока 2

Расшифровка предохранителей

A/C NO.1	7,5A Кондиционер, подогрев сидений, руля, DEICER лобового, обогрев сидений, антиобледенение
DCU	40A ECU двигателя, питание
DCU NO.1	20A ECU двигателя, питание
DCU NO.2	20A ECU двигателя, питание
EFI MAIN NO.2	25A ECU двигателя, питание
ENG-IGP NO.2	10A A-TRC, ABS, Crawl, DAC, индикатор ECT/A/T, EPB, HAC, MTS, селектор, VDIM, VSC
E-W/P	15A ECU двигателя, водяной насос
FUEL FIL	50A Топливный насос, ECU
GLOW NO.1	80A Подогрев свечей дизеля, ECU
GLOW NO.2	80A Подогрев свечей дизеля, ECU
NOx FR	10A Система NOx, ECU
NOx RR	10A Система NOx задняя, ECU
NOx/PM	30A Система NOx/PM, ECU
R/B NO.2	140A Реле-блок питания
VISC HTR	7,5A Вязкостный обогреватель, кондиционер, подогрев руля, питание

Блок 3

Блок 3 установлен слева в моторном отсеке для защиты ключевых систем двигателя и подвески.

Версия на бензине

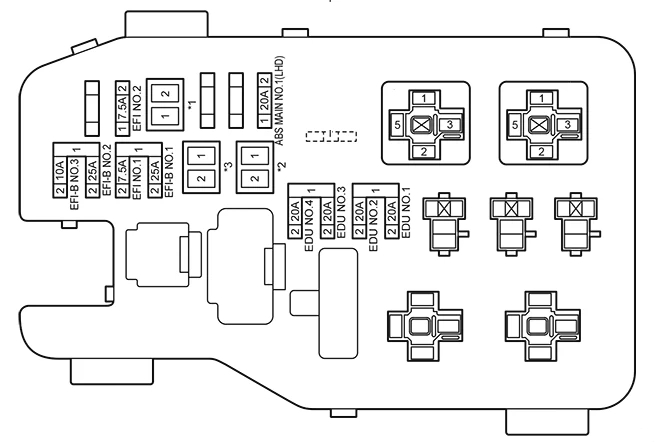

Схема для бензинового двигателя

Расшифровка

ABS MAIN NO.1 (Diesel)	20A A-TRC, ABS, Crawl, DAC, EPB, HAC, MTS, VDIM, VSC
ABS NO.2 (Diesel)	50A A-TRC, ABS, Crawl, DAC, EPB, HAC, MTS, VDIM, VSC
EDU	50A Управление двигателем EDU
EFI MAIN NO.1	50A Основной EFI
EFI NO.1	7,5A EFI, Stop & Start
EFI NO.2	7,5A Индикатор ECT/A/T, ECU, селектор
EFI-B NO.1	25A EFI основной
EFI-B NO.2	25A EFI основной
EFI-B NO.3	10A Индикатор ECT/A/T, ECU, селектор

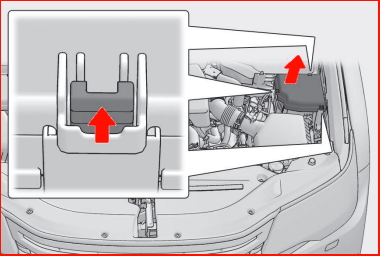

Версия на дизеле

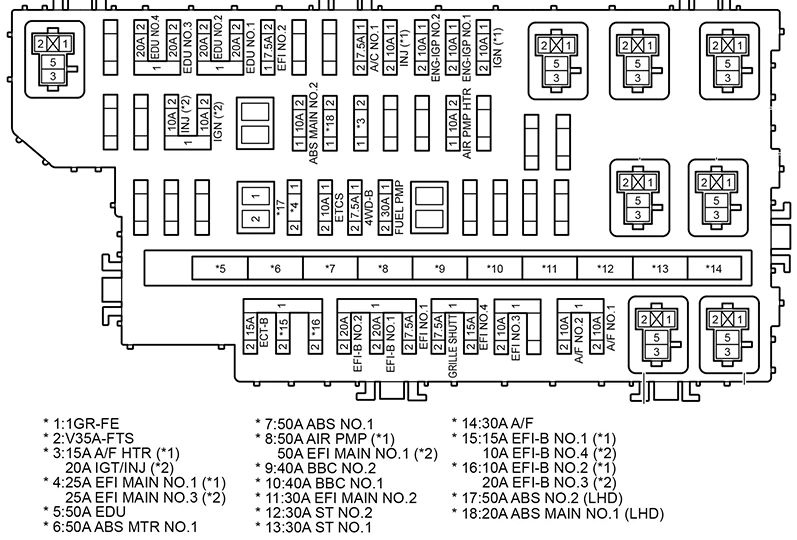

Схема для дизельного двигателя

Расшифровка

4WD-B	7,5A Полный привод 4WD
A/C NO.1	7,5A Кондиционер, климат сидений, подогрев руля, подогрев лобового, подогрев сидений, антиобледенение
A/F	10A ECU, питание
A/F	30A Вентилятор, круиз, ECU
A/F HTR	15A Круиз, индикатор ECT/A/T, ECU, селектор
A/F NO.1	10A Вентилятор, круиз, ECU
A/F NO.2	10A Вентилятор, круиз, ECU
ABS MAIN NO.1 (Gasoline)	20A A-TRC, ABS, Crawl, DAC, EPB, HAC, MTS, VDIM, VSC
ABS MAIN NO.2	10A A-TRC, ABS, Crawl, DAC, EPB, HAC, MTS, VDIM, VSC
ABS MTR NO.1	50A A-TRC, ABS, Crawl, DAC, EPB, HAC, MTS, VDIM, VSC
ABS NO.1	50A A-TRC, ABS, Crawl, DAC, EPB, HAC, MTS, VDIM, VSC
ABS NO.2 (Gasoline)	50A A-TRC, ABS, Crawl, DAC, EPB, HAC, MTS, VDIM, VSC
AIR PMP	50A Круиз, индикатор ECT/A/T, ECU, селектор
AIR PMP HTR	10A Круиз, индикатор ECT/A/T, ECU, селектор
BBC NO.1	40A Stop & Start
BBC NO.2	40A Stop & Start
ECT-B	15A Индикатор ECT/A/T, селектор
EDU	50A Вентилятор, круиз, ECU
EDU NO.1	20A Вентилятор, круиз, ECU
EDU NO.2	20A Вентилятор, круиз, ECU
EDU NO.3	20A Вентилятор, круиз, ECU
EDU NO.4	20A Вентилятор, круиз, ECU
EFI MAIN NO.1	25A Круиз, индикатор ECT/A/T, ECU, селектор
EFI MAIN NO.1	50A Вентилятор, круиз, ECU
EFI MAIN NO.2	30A Вентилятор, круиз, ECU
EFI MAIN NO.3	25A Круиз, индикатор ECT/A/T, ECU, селектор
EFI NO.1	7,5A Вентилятор, круиз, ECU
EFI NO.2	7,5A Вентилятор, круиз, индикатор ECT/A/T, ECU, селектор
EFI NO.3	7,5A Stop & Start
EFI NO.3	10A Вентилятор, круиз, индикатор ECT/A/T, ECU, селектор
EFI NO.4	15A ECU, питание
EFI-B NO.1	15A Вентилятор, круиз, ECU
EFI-B NO.1	20A Вентилятор, круиз, ECU
EFI-B NO.2	10A Круиз, индикатор ECT/A/T, ECU, селектор
EFI-B NO.2	20A Вентилятор, круиз, ECU
EFI-B NO.3	20A Круиз, индикатор ECT/A/T, ECU, селектор
EFI-B NO.4	10A Вентилятор, круиз, ECU
ENG-IGP NO.1	10A Вентилятор, круиз, ECU
ENG-IGP NO.2	10A Вентилятор, круиз, ECU
ETCS	10A Кондиционер, вентилятор, круиз, индикатор ECT/A/T, ECU, подогрев руля, селектор
FUEL PMP	20A A-TRC, ABS, Crawl, DAC, индикатор ECT/A/T, EPB, HAC, MTS, селектор, VDIM, VSC
FUEL PMP	30A Вентилятор, круиз, индикатор ECT/A/T, ECU, селектор
GRILLE SHUTT	7,5A Заслонка решетки, ECU, питание
IGN	10A Круиз, индикатор ECT/A/T, ECU, селектор
IGT/INJ	20A Заслонка решетки
INJ	10A Вентилятор, круиз, ECU, зажигание
ST NO.1	30A Вентилятор, круиз, ECU
ST NO.2	30A Вентилятор, круиз, индикатор ECT/A/T, ECU, селектор

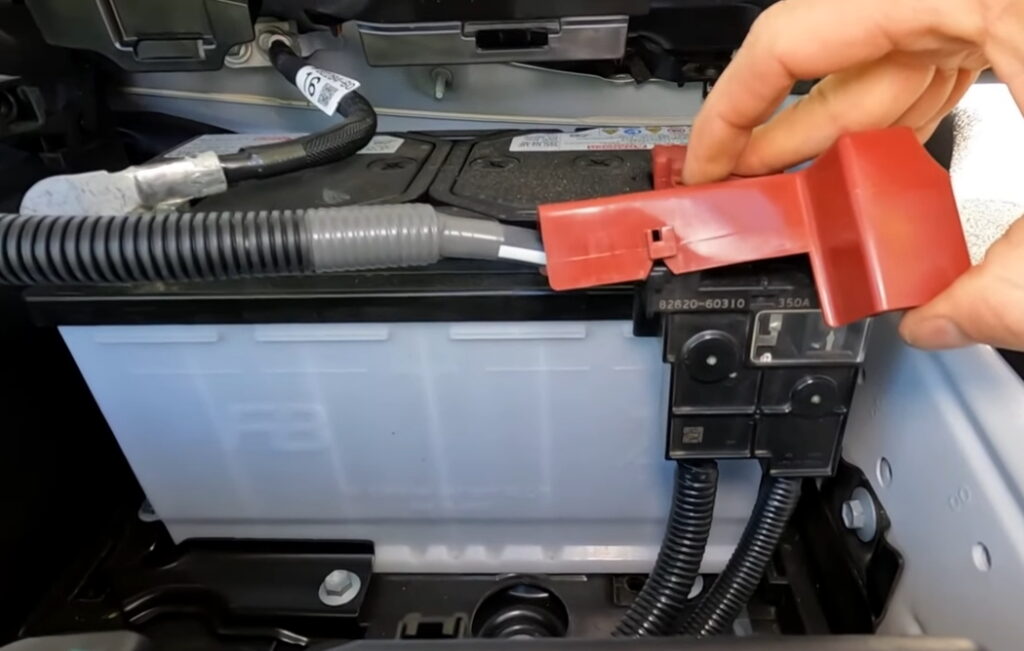

Дополнительный блок силовых предохранителей монтируется непосредственно на плюсовую клемму аккумулятора для защиты высокотоковых цепей.

• MAIN R/B — 350A Основная зарядка системы
• SUB R/B-NO.1 — 100A Дополнительное питание
• SUB R/B-NO.2 — 200A Дополнительное питание

Блок в багажнике

Опциональный блок предохранителей может быть установлен в багажнике справа для защиты задних систем комфорта и электрики.

Схема блока

Расшифровка

IGP NO.3	30A Климат-контроль сидений, обогрев задних сидений
PBD	30A Электропривод задней двери
S/HTR RL	15A Обогрев левого заднего сиденья
S/HTR RR	15A Обогрев правого заднего сиденья



Если у вас есть дополнения по предохранителям Lexus LX 600 или LX 500 — оставляйте в комментариях. Давайте улучшим этот гид вместе!
