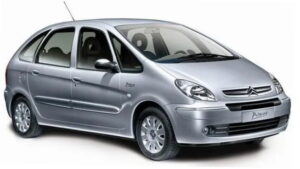

Минивэн Citroen Xsara Picasso начал производство в 1999 году. На европейские рынки он поступал в период с 2000 по 2010 год. В ряде стран мира выпуск продолжается и сегодня. За эти годы модель прошла рестайлинг, в основном изменился внешний облик передней части. Мы подробно разберем расположение блоков предохранителей Citroen Xsara Picasso, их схемы подключения, укажем предохранитель прикуривателя Xsara Picasso и предоставим руководство по эксплуатации для скачивания. Эта информация поможет с заменой предохранителей Citroen Xsara Picasso и диагностикой неисправностей.
В Citroen Xsara Picasso предусмотрено два основных блока предохранителей, схема которых зависит от комплектации и года выпуска.
В зависимости от уровня оснащения и года производства, конфигурация блоков может варьироваться.
Блок под капотом

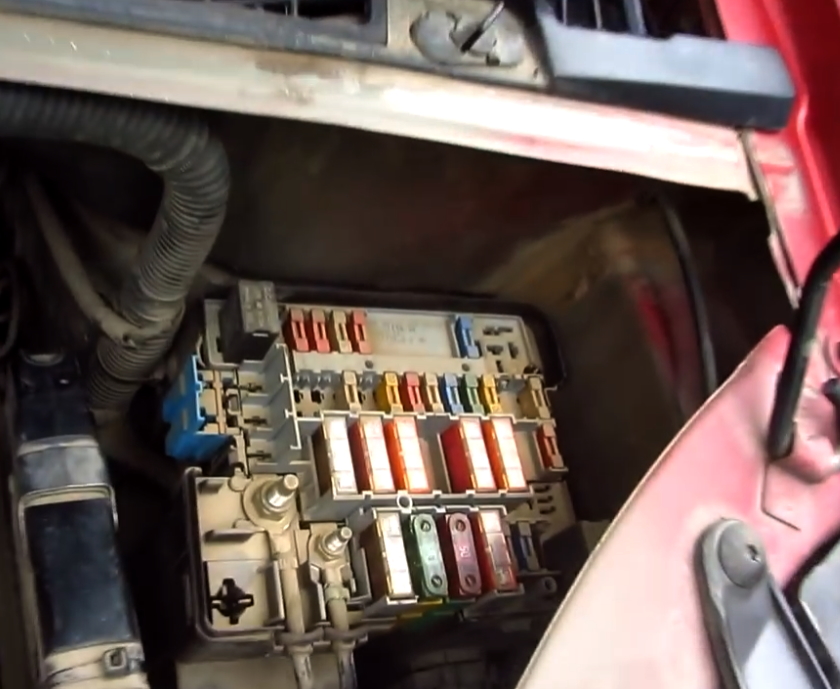

Этот блок размещен слева под моторным отсеком, за защитной крышкой.
Вариант 1

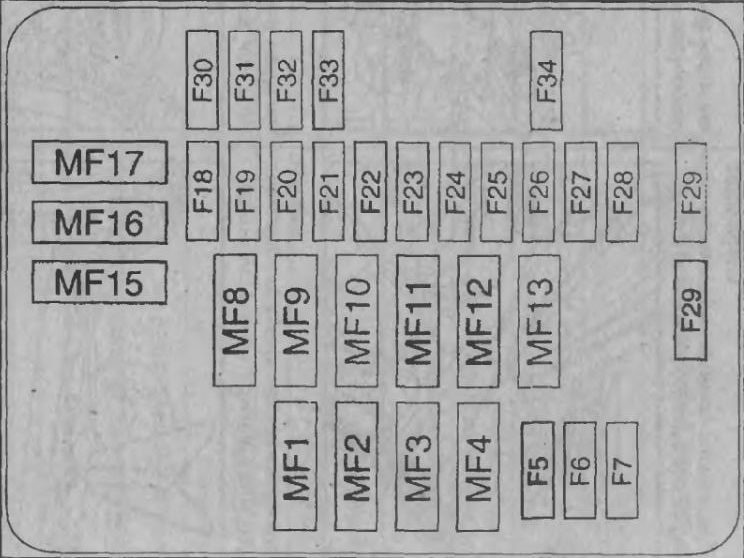

Схема
Расшифровка схемы
- MF1 70A +BB питание СМ (интеллектуальный сервисный модуль) — очиститель ветрового стекла — заднее стекло с обогревом — блокировка
- MF2 70A группа вентилятора (P)
- MF3 60A группа вентилятора (P)
- MF4 60A антиблокировка колес (A)
- F5 20A звуковая сигнализация
- F6 30A реле фар ближнего света (P)
- F7 30A реле цепи низкой скорости вентилятора (TU5JP/L3) с системой охлаждения
- MF8 70A модуль 28 предохранителей в салоне (A)
- MF9 50A питание СМ (интеллектуальный сервисный модуль) — Указатели поворотов — стеклоподъемник — люк — + VAN — задний стеклоочиститель — компрессор системы охлаждения
- MF10 40A Управление освещением (A)
- MF11 Свободный
- MF12 70A контакт противоугонной системы (+AA, +CC, +D) (A)
- MF13 40A контакт противоугонной системы (+KK) (A)
- F14 20A диагностический разъем — питание калькулятора (TU5JP)
- MF15 Свободный
- MF16 40A модуль 28 предохранителей в салоне (A)
- MF17 30A форсунка дополнительной системы обогрева (A)
- F18 питание (через сдвоенное реле) Свободный
- F19 Свободный
- F20 10A +CC реле вентилятора (все типы кроме TU5JP/L3 и EW7J4) (база)
- F21 + BB Свободный
- F22 25A Указатели поворотов
- F23 15A + CC калькулятор антиблокировки колеса
- F24 5A Компьютер управления двигателем (A) — модуль предварительного обогрева — расходомер — модуль блокировки защиты 3 реле
- F25 15A питание (через сдвоенное реле) топливный насос
- F26 40A + BB Двухпозиционное реле (P)
- F27 30A Двухпозиционное реле (P)
- F28 5A питание (через сдвоенное реле) сопротивление системы обогрева карбюратора или модуля заслонки (TU5JP/L3)
- F29 40A — (5A) + BB воздушный насос (EW7) (A) — сигнализатор системы дополнительного обогрева (DW10)
- F30 10A правая противотуманная фара (P)
- F31 10A левая противотуманная фара (P)
- F32 10A + CC датчик скорости автомобиля — контакт фонарей заднего хода — модуль блокировки защиты 3 реле
- F33 15A модуль температуры жидкости (TU5JP) — диагностический разъем — Система подогрева топлива — контактная пара датчика уровня охлаждающей жидкости двигателя (DW10TD)
- F34 5A питание (через сдвоенное реле) кислородный зонд — Электроклапан очистки резервуара (бензин) — электроклапан РВГ — электромагнитный клапан (топливный насос дизельного двигателя)
Вариант 2

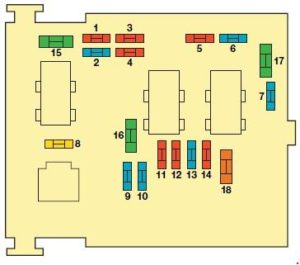

Схема
Описание
| 1 | 10 A | Фонари заднего хода — Датчик наличия воды в дизтопливе — Охлаждающая жидкость |
| 2 | 15 A | Цепь питания топливного насоса |
| 3 | 10 A | Электронный блок управления (ЭБУ) системы АБС |
| 4 | 10 A | Двигатель (ЭБУ) — ЭБУ АКПП |
| 5 | 10 A | BVA — Присадки в дизтопливо |
| 6 | 15 A | Противотуманные фары |
| 7 | 15 А | Автоматическое освещение |
| 8 | 20 A | Двигатель (ЭБУ) |
| 9 | 15 A | Лампа ближнего света левой фары |
| 10 | 15 A | Лампа ближнего света правой фары |
| 11 | 10 A | Левая фара дальнего света |
| 12 | 10 A | Правая фара дальнего света |
| 13 | 15 A | Звуковой сигнал |
| 14 | 10 A | Передний и задний стеклоомыватели |
| 15 | 30 A | Датчики двигателя, катушки зажигания, инжекторы, Электромагнитные клапана |
| 16 | 30 A | Воздушный насос |
| 17 | 30 A | Передний стеклоочиститель |
| 18 | 40 A | привод системы подачи воздуха, сервисная панель |
Сбоку от основного блока расположены отдельные maxi-предохранители для высоких нагрузок.
- MF1 (20-80A) реле питания вентилятора на низкой скорости, реле питания вентилятора на высокой скорости
- MF2 (20-80A) калькулятор антиблокировки колеса — калькулятор контроля стабильности
- MF3 (20-80A) калькулятор антиблокировки колеса
- MF4 (20-80A) интеллектуальный сервисный модуль
- MF5 (20-80A) интеллектуальный сервисный модуль
- MF6 (20-80A) модуль 12 предохранителей в салоне
- MF7 (20-80A) Замок зажигания
- MF8 (20-80A) система обогрева жидкости
Блок в салоне

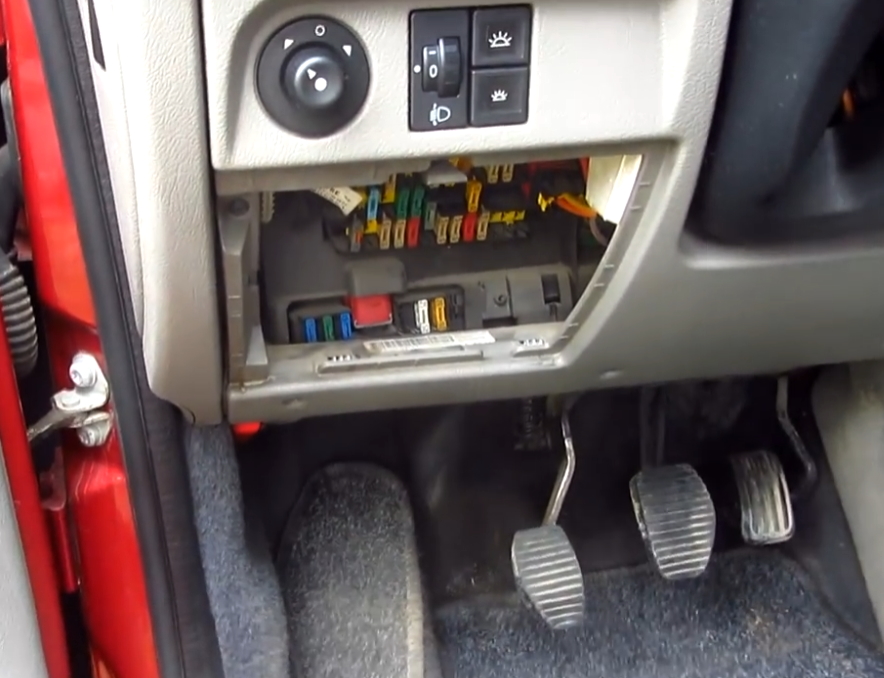

Расположен в нижней части торпедо, за защитной панелью.
Вариант 1
Схема
Описание
| А | 20А | Система центральном блокировки замков |
| В | 25А | Очиститель ветрового стекла |
| С | 30А | Обогреватель заднего стекла и наружных зеркал заднего вида |
| D | 15А | Компрессор системы кондиционирования воздуха, очиститель заднего стекла |
| Е | 30А | Люк, стеклоподъемники передних и задних дверей |
| F | 15А | Питание мультиплексной системы |
| F1 | Передние и боковые подушки безопасности, преднатяжители ремней безопасности | |
| F2 | — | Не используется |
| F3 | 5А | Переключатель на педали сцепления |
| F4 | 5А | «+» после выключателя зажигания, мультиплексная система (BSI) |
| F5 | 10А | Питание к клапану остановки двигателя (2.0 HDi) |
| F6 | 5А | Постоянное питание аварийном световой сигнализации |
| F7 | 5А | Постоянное питание мультиплексной системы (BSI) |
| F8 | 10А | Датчик температуры охлаждающей жидкости, внутреннее потолочное освещение, комбинация приборов |
| F9 | 5А | Освещение багажного отделения |
| F10 | 5А | Навигация |
| F11 | — | Не используется |
| F12 | — | Не используется |
| F13 | — | Не используется |
| F14 | 15А | Питание дополнительной розетки и электрооборудования прицепа |
| F15 | 20А | Стеклоподъемники задних дверей |
| F16 | 40А | Блок защиты |
| F17 | 15А | Автомобильный радиоприемник |
| F18 | — | Не используется |
| F19 | 5А | Задние противотуманные фонари |
| F20 | — | Не используется |
| F21 | — | Не используется |
| F22 | 10А | Потолочное освещение, освещение вещевого ящика |
| F23 | 20А | Предохранитель прикуривателя ситроен ксара пикассо |
| F24 | — | Не используется |
| F25 | — | Не используется |
| F26 | 5А | Зеркала с электрическим приводом |
| F27 | 5А | Постоянное питание дополнительного оборудования и мультиплексной системы (BSI) |
| F28 | — | Не используется |
| F29 | 10 А | Левая фара дальнего света |
| F30 | 10 А | Правая фара дальнего света |
| F31 | 10А | Левая фара ближнего света |
| F32 | 10А | Правая фара ближнего света |
| F33 | 10А | Корректор света фар |
| F34 | 10А | Освещение номерного знака, переднее левое и заднее правое габаритное освещение |
| F35 | 10А | Переднее правое и заднее левое габаритное освещение |
| F36 | 15А | Система кондиционирования воздуха |
| F37 | 5А | Не используется |
| F38 | 5А | Кнопочный выключатель |
| F39 | 5А | Не используется |
| F40 | 40А | Вентилятор системы кондиционирования воздуха |
За прикуриватель отвечает предохранитель номер 23 на 20А.
Вариант 2

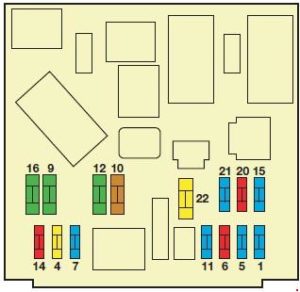

Схема
Обозначение
| 1 | 15 A | Диагностический разъем — Прицепное устройство для буксировки автокаравана |
| 2 | — | Резервный |
| 3 | — | Резервный |
| 4 | 20 A | Электронный блок управления (ЭБУ) — Комбинация приборов — Автомагнитола — Присадки в дизтопливо — Клавиши управления на рулевом колесе |
| 5 | 15 A | — |
| 6 | 10 A | Диагностический разъем |
| 7 | 15 A | Датчик дождя и освещенности |
| 8 | — | Резервный |
| 9 | 30 A | Сдвижной люк в крыше — Задние электро стеклоподъемники |
| 10 | 40 A | Обогрев заднего стекла — Обогрев наружных зеркал заднего вида |
| 11 | 15 A | Стеклоочиститель заднего стекла |
| 12 | 30 A | Передние электро стеклоподъемники |
| 13 | — | Резервный |
| 14 | 10 A | Клавиши управления на рулевом колесе — Присадки в дизтопливо — Подушка безопасности — Датчики парковки |
| 15 | 15 A | Комбинация приборов — Автомагнитола — Кондиционер — Навигация |
| 16 | 30 A | Центральный электрический замок |
| 17 | — | Резервный |
| 18 | — | Резервный |
| 19 | — | Резервный |
| 20 | 10 A | Правый стоп-сигнал |
| 21 | 15 A | Левый стоп-сигнал |
| 22 | 20 A | Прикуриватель, Плафон освещения, Электророзетка 12 В, Подсветка перчаточного ящика |
За прикуриватель отвечает предохранитель номер 22.
Руководство по эксплуатации
Подробные сведения о ремонте, обслуживании и замене предохранителей Citroen Xsara Picasso доступны в официальной инструкции: «скачать»
