Предохранители Citroën XM

Мы предлагаем подробное руководство по предохранителям и схемам блоков для Citroen XM. Модель Citroen XM производилась в период с 1989 по 2000 год, включая годы 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 и 2000. В 1990 году автомобиль был удостоен звания лучшего европейского автомобиля года. Распиновка предохранителей Citroen XM поможет в диагностике и ремонте электрики.

В Citroen XM предусмотрено два блока предохранителей, включая замену и проверку для обеспечения надежной работы электрооборудования.

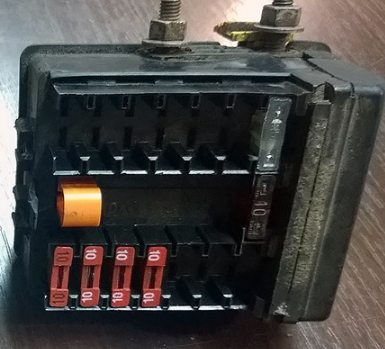

Блок предохранителей в моторном отсеке Citroen XM

Этот блок расположен в двигательном отсеке поблизости от аккумулятора, что упрощает доступ для обслуживания.

Схема предохранителей под капотом Citroen XM

Расшифровка предохранителей

15А — ЭБУ двигателя
30А — Система ABS
30А — Электровентилятор охлаждения
—
—
—
—
—
10А — Правая фара дальнего света
—
10А — Левая фара дальнего света
—
10А — Левая фара ближнего света
—
10А — Правая фара ближнего света

Блок предохранителей в салоне Citroen XM

Расположен слева от приборной панели, удобен для быстрой замены предохранителей в повседневных условиях.

Общая схема блока в салоне

Расшифровка схемы предохранителей

10 A — ABS
10 A — Стоп-сигналы
10 A — Управление: обогрев заднего стекла, кондиционер, обогрев сидений
5А — Информационный дисплей
30 A — Радиоприемник, панель приборов, матричный дисплей, датчик температуры
5 A — Задние противотуманные фонари
10 A — Гидроподвеска
5 A — Дисплей
30 A — Управление: обогрев заднего стекла, стеклоочистители передние и задние, кондиционер, электрические стеклоподъемники передние и задние, звуковые сигналы
5 A — Освещение: кнопок управления, приборов, пепельницы, боковых огней, аварийной сигнализации
10 A — Освещение: панель приборов, дисплей, часы
5А — Информационный дисплей
10 A — Предупредительные лампы, диагностический порт
5 A — Реостат заднего фонаря (справа)
30 A — ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ
5 A — ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ
30 A — Заднее сиденье
5 A — Задний фонарь (слева)
15 A — Лампа заднего хода, панель приборов, диагностический разъем, реле компрессора, таймер освещения
10 A — ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ
15 A — Передние противотуманные фонари
ШУНТ
Расположение шунта для импульсного питания — отключено
20 A — Обогрев передних сидений
20 A — Механизм открытия люка
30 A — Электрические задние стекла
15 A — Приборы, внутреннее освещение, индикатор ADC, бортовой компьютер, дисплеи, часы, радио, сигнализация
30 A — Передние электрические сиденья (правая сторона)
20 A — ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ
30 A — Переднее электрическое сиденье (левая сторона)
10 A — Интерфейс температуры — впрыск топлива
30 A — Омыватель фар, звуковой сигнал
30 A — Обогрев заднего стекла — подогрев зеркал
30 A — Центральный замок, блокировка дверей, гидроподвеска
30 A — Передние окна и защита от защемления
30 A — Передние и задние прикуриватели
